Elektrické výboje v plynech Pavel Vrbka Lukáš Marek Jakub Smrček 2015

OBSAH PREZENTACE Experiment Historie Fyzikální principy Výbojová komora Závěr Reference Obr. : 1. Koróna z Rhumkorffova induktoru

EXPERIMENT Obr. : 3. Paschenova křivka pro vzduch

HISTORIE Joseph John THOMSON Ernst RUTHERFORD John Sealy TOWNSEND Friedrich PASCHEN Thomas Alva EDISON František KŘÍŽÍK Benjamin FRANKLIN Michael FARADAY Obr. : 2. Viz jména nahoře

FYZIKÁLNÍ PRINCIPY § Základní jevy (ionizace, nabuzení, rekombinace, emise) § Plazma § Nesamostatné výboje (Townsendova rovnice, Paschenův zk. ) § Samostatné výboje: a) Temný výboj b) Korónový výboj c) Doutnavý výboj d) Anomální EV e) Jiskrový výboj f) Obloukový výboj § Další dělení: A. Podle tlaku (nízkého, atm. , vysokého) B. Podle uspořádání v prostoru (částečné, úplné) C. Podle vlivu elektrod (dlouhé BE, BE výboje, …) atd. Obr. : 4. Kulový blesk

ZÁKLADNÍ JEVY - IONIZACE A EXCITACE Obr. : 5. Bohrův model atomu

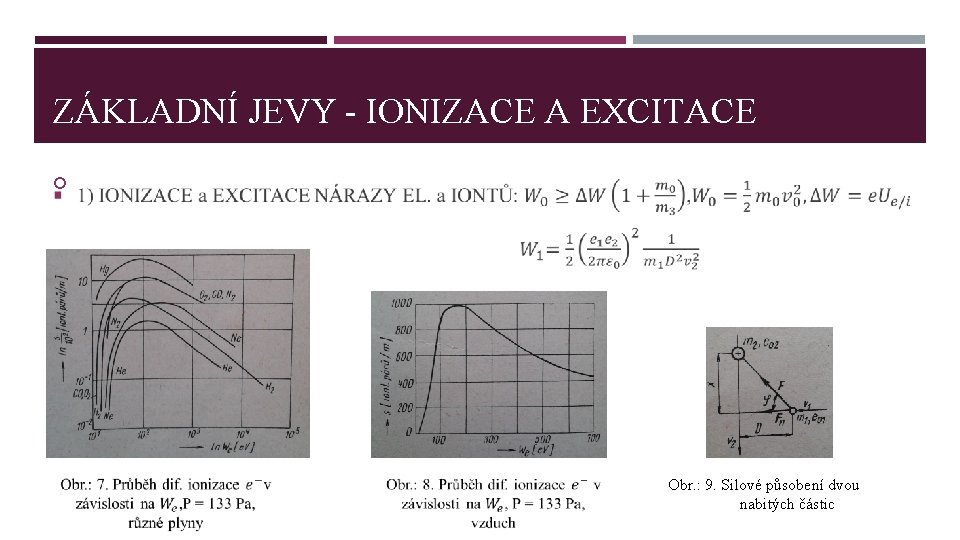

ZÁKLADNÍ JEVY - IONIZACE A EXCITACE Obr. : 9. Silové působení dvou nabitých částic

ZÁKLADNÍ JEVY - IONIZACE A EXCITACE Obr. : 10. Ionizační energie z valenčních orbitalů

ZÁKLADNÍ JEVY – REKOMBINACE, EMISE

PLAZMA Obr. : 11. Látkové přeměny v závislosti na dodanému teplu

NESAMOSTATNÉ VÝBOJE Obr. : 12. Schéma ionizace Obr. : 13. Elektronová lavina

PŘECHOD OD NESAM. K SAM. Obr. : 14. UI charakteristika

PASCHENŮV ZÁKON Obr. : 15. UI charakteristika Obr. : 16. Paschenova křivka pro vzduch

PASCHENOVI ZÁKON Obr. : 17. Paschenova různé plyny křivka pro (1 torr = 133, 3 Pa)

SAMOSTATNÉ VÝBOJE § DEFINICE: Elektrický výboj vznikne a udrží se bez působení ionizačního činidla. § a) Nesamostatný výboj § b) Temný výboj § c) Korónový výboj § d) Doutnavý výboj § e) Anomální EV § f) Jiskrový výboj § g) Obloukový výboj Obr. : 18. UI charakteristika, všechny výboje

SAMOSTATNÉ VÝBOJE Obr. : 19. Temný výboj Obr. : 20. Doutnavý výboj, He

DOUTNAVÝ A TEMNÝ VÝBOJ Obr. : 21. U-graf Doutnavý výboj, popis

SAMOSTATNÉ VÝBOJE Obr. : 27. Blesk Obr. : 28. Jiskrový výboj

JISKROVÝ VÝBOJ Obr. : 29. Šíření strimerů Obr. : 30. Jiskrový výboj

SAMOSTATNÉ VÝBOJE Obr. : 22. Jákobův žebřík Obr. : 23. Obloukový výboj (sváření)

OBLOUKOVÝ VÝBOJ Obr. : 24. Obloukový výboj Obr. : 25. Rozložení napětí v oblouku Obr. : 26. UI Obloukový výboj

SAMOSTATNÉ VÝBOJE Obr. : 31. Koróna kolem vysokého napětí Obr. : 32. Koróna na hrotu

KORŃOVÝ VÝBOJ Obr. : 33. Koróna pro popis

VÝBOJOVÁ KOMORA

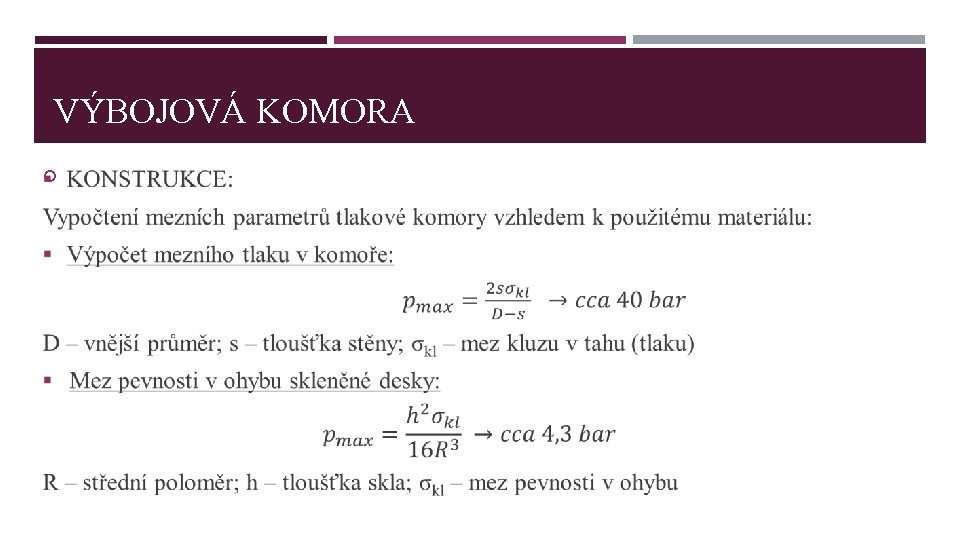

VÝBOJOVÁ KOMORA, PROBLÉMY EXPERIMENTU POPIS NA MÍSTĚ: Obr. : 34. Výbojová komora

ZÁVĚR § VIZE DO BUDOUCNA: Oprava tlakové komory Realizace měření na klasickém tlakovém zvonu (dosažení lepšího vakua) Rehabilitace výsledků a dosažení úspěšného konce

DĚKUJEME ZA POZORNOST REFERENCE: [1] J. Kracík a kol. , Elektrické výboje, Státní nakladatelství tech. univerzity, Praha (1964) [2] Přispěvatelé wikipedie, plazma, Pauliho princip, elektrické výboje, atd. dostupné z: <http: //en. wikipedia. org> [cit 2015 -16 -3] [3] Encyklopedie fyziky, dostupné z: <http: //fyzika. jreichl. com/> [cit 2015 -15 -3] [4] Jakobův žebřík, Dostupné z: <http: //danyk. cz/jz. html> [cit 2015 -15 -3] [5] Výboje v plynech, dostupné z: <http: //www. cez. cz/edee/content/microsites/elektrina/fyz 8. htm> [cit 2015 -15 -3] [6] Světlé a tmavé části ve výboji, dostupné z: <http: //fyzweb. cz/clanky/index. php? id=109&id_casti=56> [cit 2015 -15 -3] [7] Edutorium, elektrický proud v plynech, dostupné z: <http: //www. techmania. cz/edutorium/art_exponaty. php? xkat=fyzika&xser=456 c 656 b 747269636 bfd 2070726 f 7564 h& key=418> [cit 2015 -15 -3]
