Elektrický rozvod v budovách pro bydlení - rozdělení Elektrický rozvod v budovách pro bydlení Ing. Jaroslav Bernkopf Technologie 1
Elektrický rozvod v budovách pro bydlení - rozdělení Osnova Požadavky ČSN Části rozvodu • elektrická přípojka (nepatří k rozvodu v budově) • hlavní domovní skříň • hlavní domovní vedení • odbočky k elektroměrům • elektroměrové rozvaděče • vedení od elektroměrů • bytové rozvodnice • rozvod ke spotřebičům Technologie 2
Elektrický rozvod v budovách pro bydlení - rozdělení Elektrický rozvod Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 3
Elektrický rozvod v budovách pro bydlení - rozdělení Požadavky na elektrický rozvod • Bezpečnost • Spolehlivost • Přehlednost • Hospodárnost • Vzhled • Zamezení rušení Technologie 4
Elektrický rozvod v budovách pro bydlení - rozdělení ČSN 33 2130: Zařazení rozvodů podle stupně elektrizace Stupeň Využití elektřiny A Osvětlení Spotřebiče do 3, 5 k. W B Osvětlení Spotřebiče nad 3, 5 k. W C Osvětlení Spotřebiče nad 3, 5 k. W Technologie Vytápění, klimatizace 5

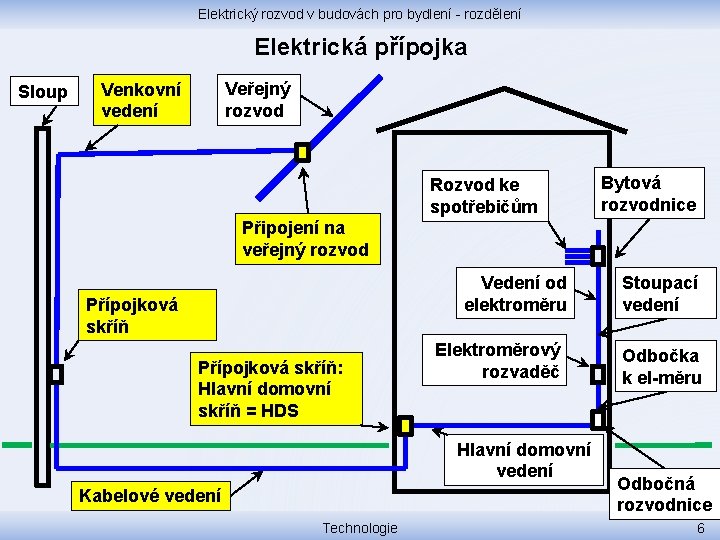

Elektrický rozvod v budovách pro bydlení - rozdělení Elektrická přípojka Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 6
Elektrický rozvod v budovách pro bydlení - rozdělení Elektrická přípojka je část rozvodu od připojení na veřejný rozvod po hlavní domovní skříň. HDS je součástí přípojky. Technologie 7
Elektrický rozvod v budovách pro bydlení - rozdělení Hlavní domovní vedení Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 8
Elektrický rozvod v budovách pro bydlení - rozdělení Hlavní domovní vedení (HDV) je část rozvodu od hlavní domovní skříně po • odbočky k elektroměrům • elektroměry Vede elektřinu pro všechny odběry v objektu. Jistí se pojistkami v přípojkové skříni (HDS). V budovách s nejvýše třemi odběrateli HDV nemusí být: Odbočky k elektroměrům vycházejí přímo z přípojkové skříně (HDS). Technologie 9
Elektrický rozvod v budovách pro bydlení - rozdělení Odbočky k elektroměrům Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 10
Elektrický rozvod v budovách pro bydlení - rozdělení Odbočky k elektroměrům • do 5, 5 k. W jednofázové • nad 5, 5 k. W trojfázové • v odbočných rozvodnicích • min. 1, 8 m nad podlahou • zaplombované • jsou-li elektroměry v bytech nebo u vchodu do bytů, pro každý byt samostatná odbočka Technologie 11
Elektrický rozvod v budovách pro bydlení - rozdělení Elektroměrové rozvaděče Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení = HDV Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 12

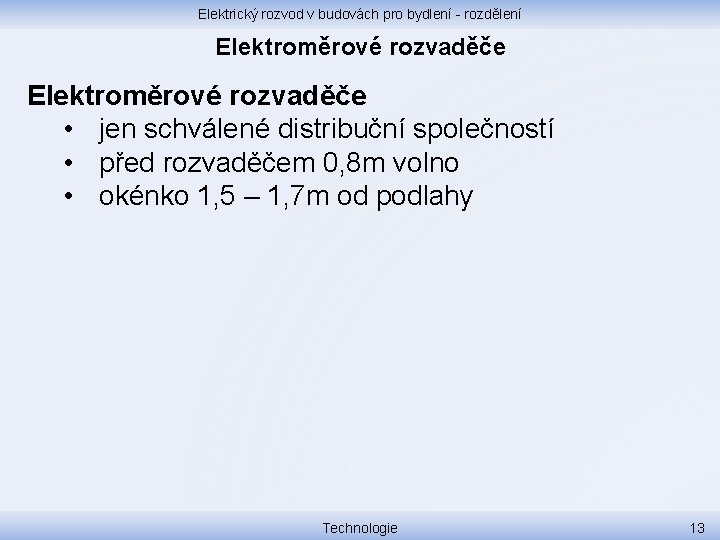

Elektrický rozvod v budovách pro bydlení - rozdělení Elektroměrové rozvaděče • jen schválené distribuční společností • před rozvaděčem 0, 8 m volno • okénko 1, 5 – 1, 7 m od podlahy Technologie 13
Elektrický rozvod v budovách pro bydlení - rozdělení Elektroměrové rozvaděče Umisťují se • Přístupné pro odečet • na vnější straně objektu • na chodbě, schodišti • v oplocení • Nesmí se montovat do společných skříní nebo výklenků s plynoměry Technologie 14

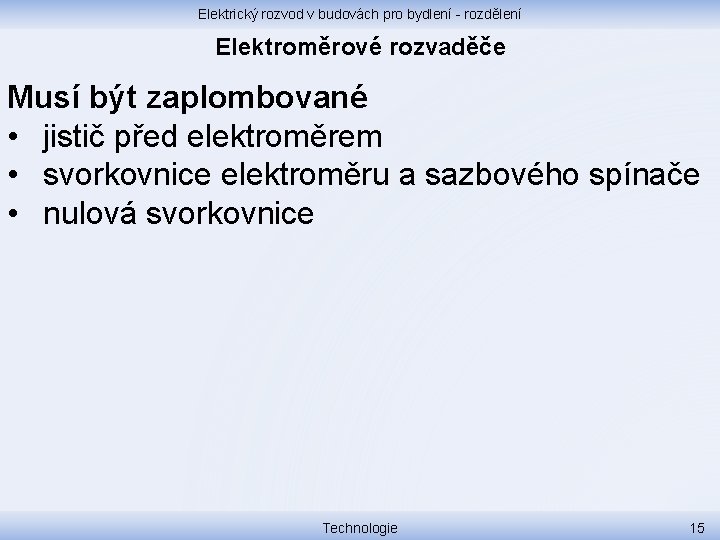

Elektrický rozvod v budovách pro bydlení - rozdělení Elektroměrové rozvaděče Musí být zaplombované • jistič před elektroměrem • svorkovnice elektroměru a sazbového spínače • nulová svorkovnice Technologie 15
Elektrický rozvod v budovách pro bydlení - rozdělení Vedení od elektroměru Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení = HDV Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 16
Elektrický rozvod v budovách pro bydlení - rozdělení Vedení od elektroměru 1 -fázové 3 -fázové Technologie 17
Elektrický rozvod v budovách pro bydlení - rozdělení Bytové rozvodnice Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení = HDV Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 18
Elektrický rozvod v budovách pro bydlení - rozdělení Bytové rozvodnice • umístěné v bytech • min. 1, 5 m od podlahy • poslední místo, kde je možno rozdělit PEN na PE a N Technologie 19
Elektrický rozvod v budovách pro bydlení - rozdělení Rozvod ke spotřebičům Sloup Veřejný rozvod Venkovní vedení Rozvod ke spotřebičům Bytová rozvodnice Připojení na veřejný rozvod Vedení od elektroměru Přípojková skříň: Hlavní domovní skříň = HDS Elektroměrový rozvaděč Hlavní domovní vedení = HDV Kabelové vedení Technologie Stoupací vedení Odbočka k el-měru Odbočná rozvodnice 20
Elektrický rozvod v budovách pro bydlení - rozdělení Rozvod za bytovou rozvodnicí (ke spotřebičům) Rozvod ke spotřebičům • Rozdělení na obvody • světelný • zásuvkový • pračka • sporák • akumulační kamna • Fáze zatížit rovnoměrně • Zásuvky instalovat podle předpokládaného umístění spotřebičů Technologie 21
Elektrický rozvod v budovách pro bydlení - rozdělení Rozvod za bytovou rozvodnicí (ke spotřebičům) Rozvod ke spotřebičům • Vedení klást do instalačních zón Technologie 22
Elektrický rozvod v budovách pro bydlení - rozdělení Rozvod za bytovou rozvodnicí (ke spotřebičům) Instalační zóny Technologie 23
Elektrický rozvod v budovách pro bydlení - rozdělení … Podklady: D: SKOLAPREDMETYSilnoproudSmílekt 06 elektricky rozvod. htm Technologie 24
