Elektrický proud VY_32_INOVACE_2 A_14 Číslo projektu: CZ. 1. 07/1. 4. 00/21. 1101 Sada 1 Člověk a příroda MŠ, ZŠ a PrŠ Trhové Sviny

Identifikátor materiálu: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT, 14 Anotace Materiál je využitelný pro hodiny fyziky. Součástí výkladu jsou aktivní odkazy na internetovou encyklopedii wikipedia. org. Prezentace je doplněna odkazy na krátké video znázorňující zapojení ampérmetru do obvodu a jeho použití pro měření. Listy s jednoduchými úkoly jsou popsány na daných stránkách a k jejich splnění je třeba využít možnosti nového softwaru – skrytého pera. Závěrečná část je početní, kde je třeba vypočítat jednoduché příklady na dělení el. proudu. Autor Období vytvoření materiálu Mgr. Miroslav Kruba Červenec 2011 Speciální vzdělávací potřeby ADHD, dyslexie, dysgrafie, dysortografie Vzdělávací oblast Vzdělávací obor Člověk a příroda Fyzika Druh učebního materiálu Interaktivní DUM Očekávaný výstup Druh interaktivity Žáci se naučí, jak se zapojí ampérmetr do obvodu, získají informace o střídavém a stejnosměrném napětí a o jejich zdrojích. Měli by umět spočítat vstupní a výstupní proud v uzlu el. obvodu. Využití interaktivní tabule, hypertextových odkazů a práce s PC. Materiál je použitelný pro výuku v online prostředí sdíleném žáky i rodiči. Možnost dopisovat rukopisné poznámky přes skrytá tlačítka v rámci nového softwaru. Cílová skupina Žák – s lehkým mentálním postižením Stupeň a typ vzdělávání Základní škola praktická – 2. stupeň Typická věková skupina 14 – 15. let, 8. ročník

Elektrický proud • je uspořádaný pohyb volných elektrických nábojů (elektronů, iontů) působením vnějšího elektrického pole • Elektrický proud se označuje písmenem velké I • Základní jednotka je Ampér, označovaný velké [A]

Elektrický proud • Aby vodičem procházel elektrický proud, musí být tento vodič připojen ke zdroji NAPĚTÍ. • Měří se ampérmetrem. Rozlišujeme dva druhy proudu: STEJNOSMĚRNÝ – směr proudu je stále stejný a v čase se nemění STŘÍDAVÝ – směr proudu se neustále mění Dohodnutý směr toku stejnosměrného proudu je od kladného pólu zdroje přes spotřebič k zápornému pólu zdroje.

Měření el. proudu Měří se ampérmetrem, který se zapojuje do obvodu tzv, „do série“ Jednotkou el. proudu jsou: A – ampér, m. A – miliampér, µA - mikroampér Měření el. proudu Video cca 1 min A

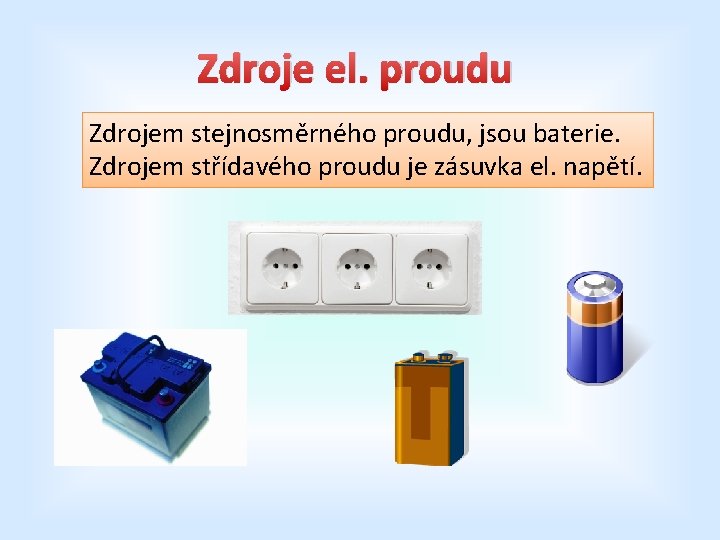

Zdroje el. proudu Zdrojem stejnosměrného proudu, jsou baterie. Zdrojem střídavého proudu je zásuvka el. napětí.

Vyřeš otázky, pracuj se skrytým perem 1) Škrtni el. obvod, který zobrazuje špatně měření el. proudu 2) Co by muselo být místo ampérmetru, A aby to mělo smysl -(nakresli) 3) Co by se dalo se tímto zařízením ve škrtnutém případě měřit? 2) 3)……………………. A A K O N T R O L A

Zpět Správné řešení zadání 1) Škrtni el. obvod, který zobrazuje špatně měření el. proudu 2) Co by muselo být místo ampérmetru, A aby to mělo smysl -(nakresli) 3) Co by se dalo se tímto zařízením ve škrtnutém případě měřit? 2) 3)……………………. A A

Tok el. proudu Často se el. proud značí v obvodech těmito dvěma zobrazenými způsoby, kde šipky určují směr proudu. A Ještě jednou pro zopakování: Dohodnutý směr toku stejnosměrného proudu je od kladného pólu zdroje přes spotřebič k zápornému pólu zdroje (i když ve skutečnosti je to obráceně)

Existují pravidla pro dělení proudů, což už je složitější záležitost. Vždy bude platit, že: I = I 1+ I 2 A I 1 I Pamatuj si! Součet proudů do uzlu vcházejících se rovná součtu proudů z uzlu vycházejících. I I 2

Vypočítej jednoduché příklady pro náš případ el. obvodu Vždy bude platit, že: I = I 1+ I 2 A I 1) I = 16 A; I 1 = 5 A Kolik se bude rovnat I 2 ? I I 2) I 1 = 5 A ; I 2 = 8 A Kolik se bude rovnat I ? Použij skryté pero! I 1 3) I = 2 A ; I 1 = 0, 9 A Kolik se bude rovnat I 2 ? I 2

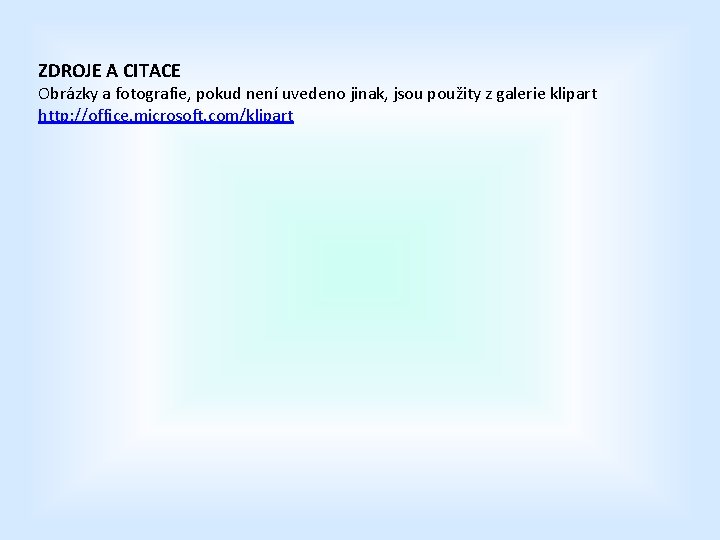

ZDROJE A CITACE Obrázky a fotografie, pokud není uvedeno jinak, jsou použity z galerie klipart http: //office. microsoft. com/klipart
