ELEKTRICKÝ PROUD Ing. Jan Havel

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy ANOTACE 1. Kód EVM: 2. Číslo projektu: CZ. 1. 07/1. 1. 28/01. 0050 3. Vytvořeno: leden 2013 4. Ročník: 2. ročník – osmileté gymnázium (RVP-G), 5. K_INOVACE_2. FY. 12 Vzdělávací oblast Člověk a příroda Vzdělávací obor Fyzika Tematický okruh Elektrický obvod Anotace: Materiál slouží k výkladu Nejzákladnějších pojmů elektrického proudu. V prezentaci jsou vyloženy a prakticky zobrazeny účinky elektrického proudu a vysvětleny pojmy vodič a izolant. Učivo je ověřeno závěrečnými otázkami. Materiál se využije v průběhu hodiny. Pomůcky: interaktivní tabule. Materiál je určen pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízeních. Jakékoliv další využití podléhá autorskému zákonu.

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky el. proudu • Když propojíme póly baterie vodičem, začne se vodič i baterie intenzivně zahřívat • Co je příčinou toho tepla?

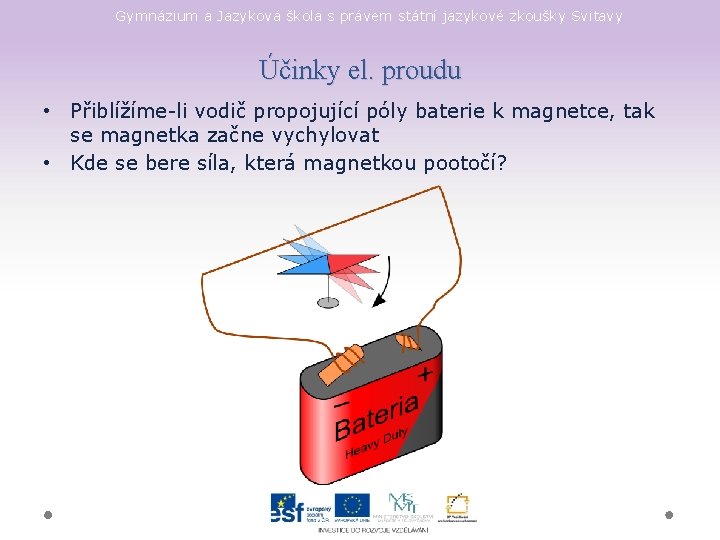

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky el. proudu • Přiblížíme-li vodič propojující póly baterie k magnetce, tak se magnetka začne vychylovat • Kde se bere síla, která magnetkou pootočí?

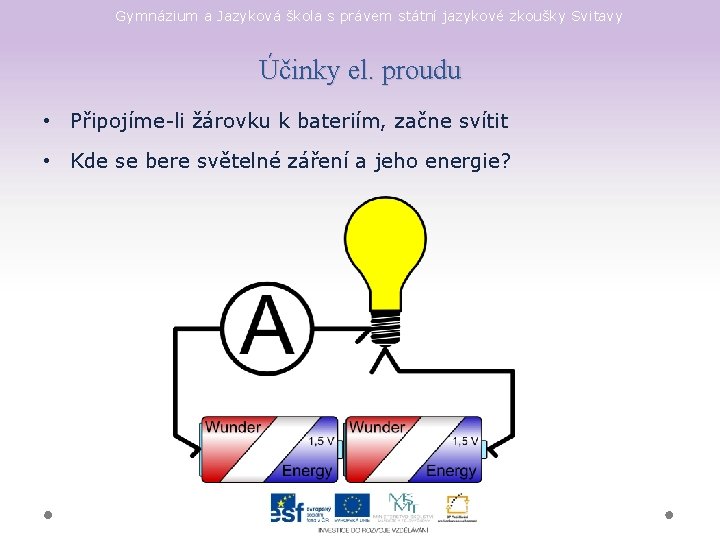

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky el. proudu • Připojíme-li žárovku k bateriím, začne svítit • Kde se bere světelné záření a jeho energie?

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektrický proud • Příčinou je fyzikální jev, zvaný elektrický proud • Spočívá ve skutečnosti, že se částice (elektrony) pohybují uspořádaně vodičem

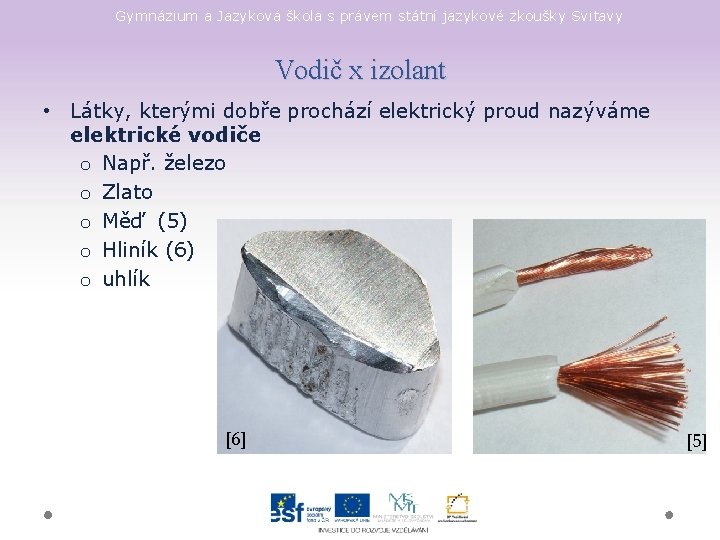

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Vodič x izolant • Látky, kterými dobře prochází elektrický proud nazýváme elektrické vodiče o Např. železo o Zlato o Měď (5) o Hliník (6) o uhlík [6] [5]

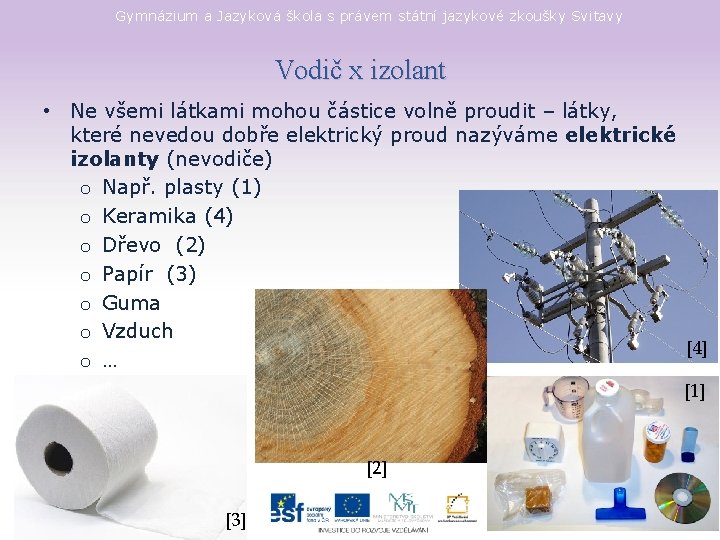

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Vodič x izolant • Ne všemi látkami mohou částice volně proudit – látky, které nevedou dobře elektrický proud nazýváme elektrické izolanty (nevodiče) o Např. plasty (1) o Keramika (4) o Dřevo (2) o Papír (3) o Guma o Vzduch [4] o … [1] [2] [3]

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky elektrického proudu • Světelné – el. Proud může způsobit vyzařování světelného záření z různých zdrojů o Žárovka o LED o Zářivka o Úsporná žárovka [7] [8] [9] [10]

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky elektrického proudu • Tepelné - částice procházející vodičem naráží do pevných částic a tím se materiál vodiče ohřívá o Žehlička o Sporák o Rychlovarná konvice o fén [11] [12] [13]

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky elektrického proudu • Pohybové - elektromotor převádí elektřinu v pohyb o Např. ventilátor o Vrtačka o Trolejbus [14] [15] [16]

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Účinky elektrického proudu • Chemické - průchod el. Proudu látkami způsobuje jejich chemické změny o Pokovování předmětů o Výroba látek (hliník, vodík…) o Dobíjení akumulátorů

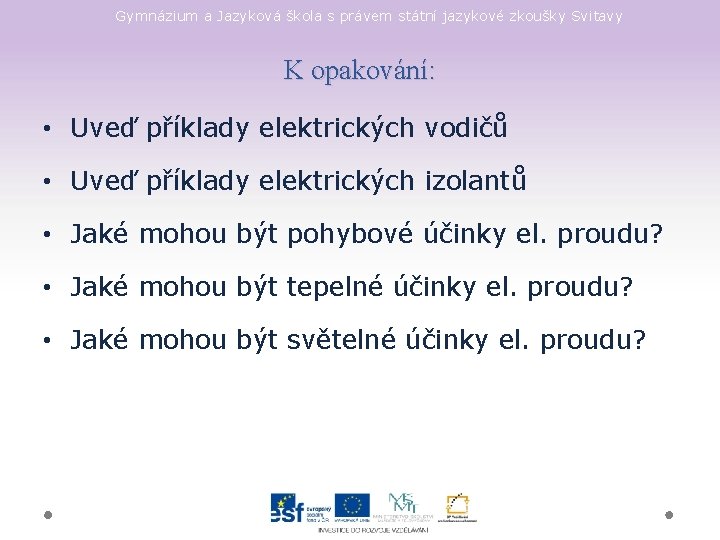

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy K opakování: • Uveď příklady elektrických vodičů • Uveď příklady elektrických izolantů • Jaké mohou být pohybové účinky el. proudu? • Jaké mohou být tepelné účinky el. proudu? • Jaké mohou být světelné účinky el. proudu?

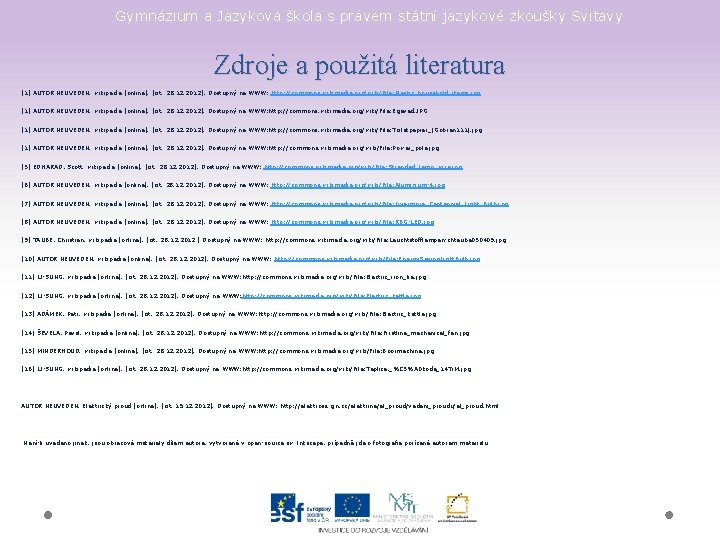

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Zdroje a použitá literatura [1] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Plastic_household_items. jpg [1] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Egeved. JPG [1] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Toiletpapier_(Gobran 111). jpg [1] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Power_pole. jpg [5] EDHARAD, Scott. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Stranded_lamp_wire. jpg [6] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Aluminium-4. jpg [7] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Livermore_Centennial_Light_Bulb. jpg [8] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: RBG-LED. jpg [9] TAUBE, Christian. wikipedia [online]. [cit. 28. 12. 2012 ] Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Leuchtstofflampen-chtaube 050409. jpg [10] AUTOR NEUVEDEN. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Energy. Saving. Light. Bulb. jpg [11] LI-SUNG. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Electric_iron_lie. jpg [12] LI-SUNG. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Electric_kettle. jpg [13] ADÁMEK, Petr. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Electric_kettle. jpg [14) ŠEVELA, Pavel. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Firstline_mechanical_fan. jpg [15] MINDERHOUD. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Boormachine. jpg [16] LI-SUNG. wikipedia [online]. [cit. 28. 12. 2012]. Dostupný na WWW: http: //commons. wikimedia. org/wiki/File: Teplice, _%C 5%A 0 koda_14 Tr. M. jpg AUTOR NEUVEDEN. Elektrický proud [online]. [cit. 19. 12. 2012]. Dostupný na WWW: http: //elektross. gjn. cz/elektrina/el_proud/vedeni_proudu/el_proud. html Není-li uvedeno jinak, jsou obrazové materiály dílem autora, vytvořené v open-source sw Inkscape, případně jde o fotografie pořízené autorem materiálu
