ELEKTRICKÝ PROUD II Ing. Jan Havel

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy ANOTACE 1. Kód EVM: 2. Číslo projektu: CZ. 1. 07/1. 1. 28/01. 0050 3. Vytvořeno: duben 2014 4. Ročník: 2. ročník – osmileté gymnázium (RVP-G), 5. K_INOVACE_2. FY. 36 Vzdělávací oblast Člověk a příroda Vzdělávací obor Fyzika Tematický okruh Elektrický proud Anotace: Materiál slouží k výkladu nauky o základních vlastnostech elektrického proudu. Ve výkladové části žáky seznamuje s vlastnostmi elektrického proudu jako fyzikálního jevu. vysvětluje pojem obvod elektrického proudu a schematické značky. Vyobrazené obvody by si žáci měli sestavovat pomocí žákovských sad. Materiál se využije v průběhu hodiny. Pomůcky: interaktivní tabule. Materiál je určen pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízeních. Jakékoliv další využití podléhá autorskému zákonu.

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Základ moderní civilizace? • Co uvádí do chodu následující spotřebiče, které nám tolik zpříjemňují život?

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektřina • Téměř všechny stroje v domácnosti a většinu strojů v technice a průmyslu pohání elektřina:

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektrický proud • Elektrický proud: o Fyzikální jev – usměrněné proudění elektřiny určitým prostorem o Fyzikální veličina – popisuje číselně výše zmíněný jev

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektrický proud – fyzikální jev • Elektrický proud – fyzikální jev, kdy v určitém místě (vodiči) dojde k uspořádanému proudění částic s elektrickým nábojem: Částice s nábojem Kovový vodič Elektrický proud je ustálený tok elektrický nabitých částic. Je to fyzikální jev.

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektrický proud – fyzikální jev • Technologický systém, ve kterém k takovému proudění může docházet nazýváme obvod elektrického proudu • Jak poznáme, že obvodem prochází proud? o Podle jeho účinků: o Žárovka svítí o motor se točí o trouba peče

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Obvod elektrického proudu • Aby obvod el. pr. vedl elektrický proud, musí splňovat několik podmínek: o Musí obsahovat zdroj elektrického proudu o Musí být uzavřený (nepřerušený) pomocí vodičů o Měl by obsahovat spotřebič

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Schéma elektrického obvodu • Kreslit obvody tak jak vypadají ve skutečnosti je velmi nepraktické, proto všechny prvky obvodu zaznamenáváme pomocí schematických (zjednodušených) značek. • Pro základní uzavřený obvod potřebujeme minimálně: o Zdroj (el. Článek) o Vodič o Spotřebič (žárovka)

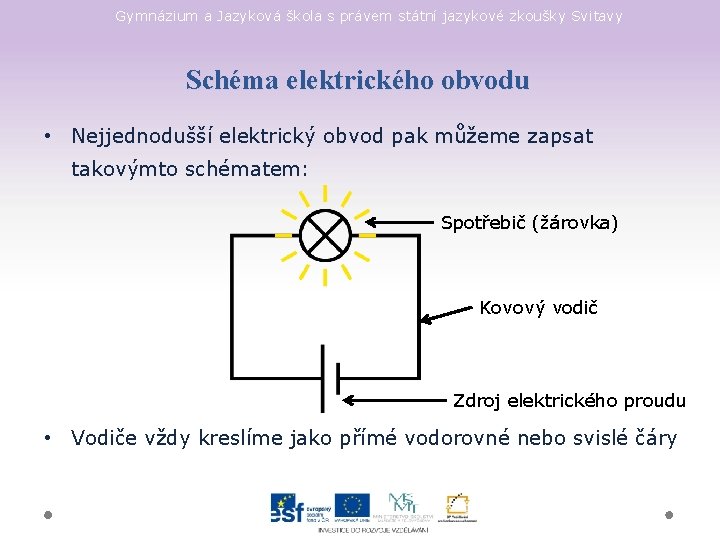

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Schéma elektrického obvodu • Nejjednodušší elektrický obvod pak můžeme zapsat takovýmto schématem: Spotřebič (žárovka) Kovový vodič Zdroj elektrického proudu • Vodiče vždy kreslíme jako přímé vodorovné nebo svislé čáry

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Schematické značky • Elektrosoučástek je mnohem více a každou lze zaznamenat pomocí schematických značek: o Zdroj el. pr. obecně o elektrický článek o baterie článků o zdroj střídavého proudu

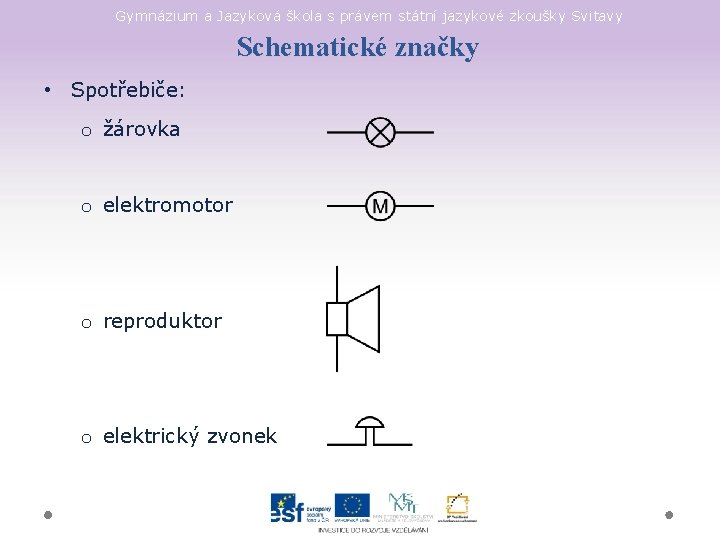

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Schematické značky • Spotřebiče: o žárovka o elektromotor o reproduktor o elektrický zvonek

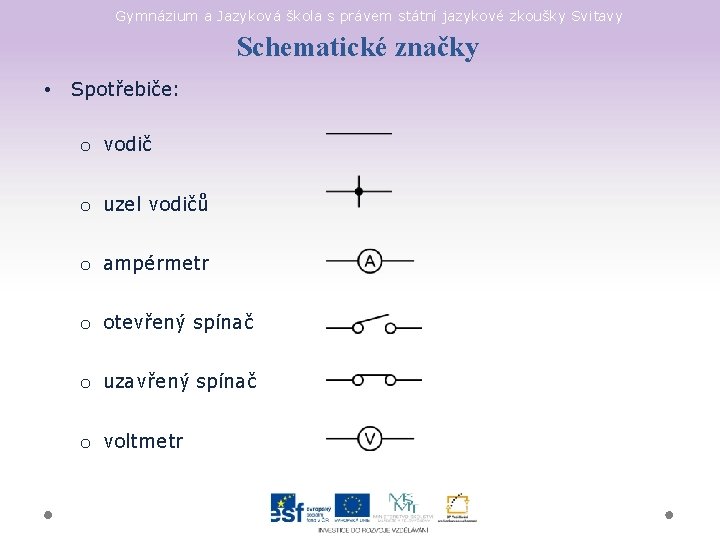

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Schematické značky • Spotřebiče: o vodič o uzel vodičů o ampérmetr o otevřený spínač o uzavřený spínač o voltmetr

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy složitější obvody • Do obvodu můžeme zařadit další prvky: o spínač ukazuje, že přerušeným obvodem skutečně elektrický proud neprochází:

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Rozvětvený obvod • Pomocí uzlu se může obvod rozvětvit do několika větví • El. proud se potom při svém toku obvodem dělí podobně jako se řeka dělí do několika ramen:

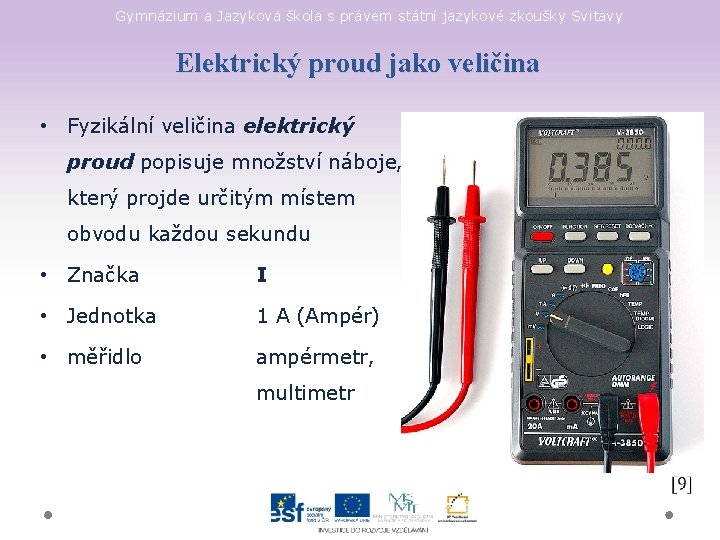

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektrický proud jako veličina • Fyzikální veličina elektrický proud popisuje množství náboje, který projde určitým místem obvodu každou sekundu • Značka I • Jednotka 1 A (Ampér) • měřidlo ampérmetr, multimetr

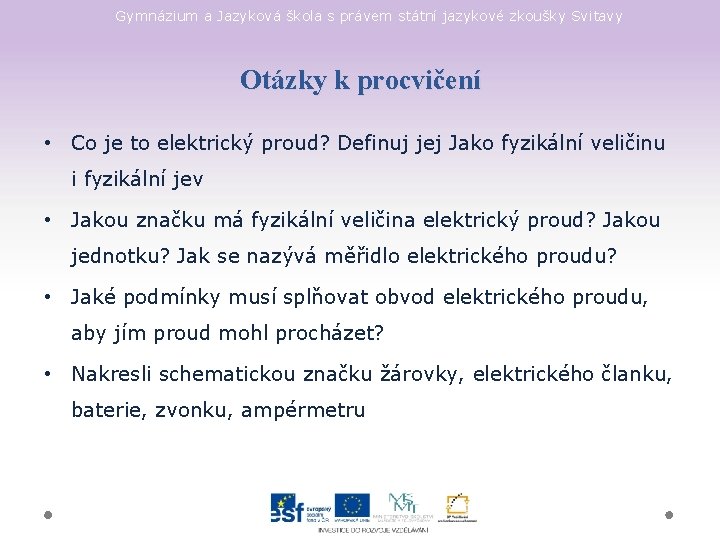

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Otázky k procvičení • Co je to elektrický proud? Definuj jej Jako fyzikální veličinu i fyzikální jev • Jakou značku má fyzikální veličina elektrický proud? Jakou jednotku? Jak se nazývá měřidlo elektrického proudu? • Jaké podmínky musí splňovat obvod elektrického proudu, aby jím proud mohl procházet? • Nakresli schematickou značku žárovky, elektrického članku, baterie, zvonku, ampérmetru

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Otázky k procvičení • Co je na schematicky vyobrazených obvodech špatně z hlediska zásad správného obvodu elektrického proudu? Navrhni úpravu, aby obvody byly v pořádku:
