ELEKTRICKÝ PROUD ELEKTRICKÁ PRÁCE A VÝKON VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

§ Při průchodu elektrického proudu vodičem v elektrickém obvodu konají síly elektrického pole práci. ELEKTRICKÁ PRÁCE § Tato práce se nazývá elektrická práce. § Elektrická práce je fyzikální veličina. Má značku ( W ), jednotku ( J, nebo Ws ) a dá se vypočítat ze vzorce: W=U. I. t kde U = elektrické napětí; I = elektrický proud; t = čas. VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

Ø Při připojení vodiče ke zdroji dochází k toku volných elektronů ve vodiči. Ty se přemisťují od jednoho konce vodiče ke druhému a tím konají elektrickou práci. Ø Současně naráží na ionty ve stavbě vodiče a předávají jim část své pohybové energie, která se mění v teplo (zahřívání vodičů). Ø El. práce vykonávaná ve vodiči s konstantním I, je větší, čím je větší U mezi vodiči. Ø El. práce vykonávaná ve vodiči s konstantním U, je větší, čím je větší I, který vodičem prochází. ELEKTRICKÁ PRÁCE VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

ELEKTRICKÁ PRÁCE PŘÍKLAD: § Mezi svorkami el. spotřebiče je napětí 36 V. Spotřebičem prochází el. proud 300 m. A po dobu 120 s. Vypočítej el. práci. ROZBOR A VÝPOČET: W = ? ; W = U. I. t § U=36 V ; t=120 s; I=300 m. A=0, 3 A § W=UIt=36. 0, 3. 120 = 1296 J = 1, 296 k. J ODPOVĚĎ: § Spotřebič vykonal el. práci 1, 296 k. J VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

VÝKON ELEKTRICKÉHO PROUDU Ø Výkon elektrického proudu (P) je dán podílem elektrické práce(W) za jednotku času (t). Ø P = W/t = U. I. t/t = U. I. Jednotkou je watt ( W ). Ø V elektrických zařízeních na ohřev se přeměňuje elektrická energie na teplo. Část energie se ztrácí, proto se musí rozlišovat VÝKON ZAŘÍZENÍ(P) tj. užitečná práce vykonaná za 1 sekundu a PŘÍKON ZAŘÍZENÍ (Po) tj. elektrická práce, která byla skutečně za 1 sekundu vykonána. Ø Podíl těchto hodnot tj podíl VÝKONU/PŘÍKONEM (P/Po) se nazývá účinností (η). VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

VÝKON ELEKTRICKÉHO PROUDU - VÝPOČET Na žárovce je údaj 23 W/230 V. Účinnost této žárovky je 12%. Jaký proud prochází vláknem žárovky? ROZBOR A VÝPOČET: I = ? I = P/U (A) P = 23 W; U = 230 V I = 23/230 = 0, 1 (A) ODPOVĚĎ: Žárovkou prochází proud 0, 1 A. VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE

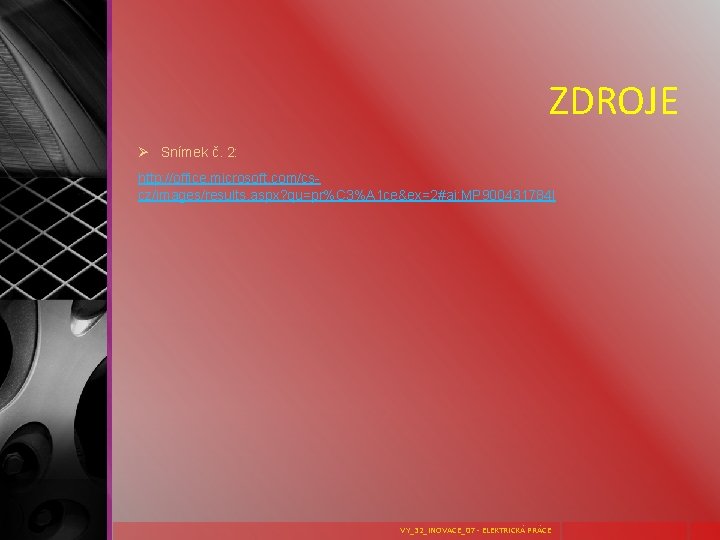

ZDROJE Ø Snímek č. 2: http: //office. microsoft. com/cscz/images/results. aspx? qu=pr%C 3%A 1 ce&ex=2#ai: MP 900431784| VY_32_INOVACE_07 - ELEKTRICKÁ PRÁCE
