Elektrické pole
§Dvě elektricky nabitá tělesa se silově ovlivňují, aniž se bezprostředně dotýkají.
§To si vysvětlujeme tak, že kolem nich je elektrické pole.
§Nemůžeme jej sice detekovat našimi smysly, ale objektivně existuje a je to forma hmoty (má energii, můžeme jej rozvlnit atd. )
§Je přirozené, že může být „silné“ anebo „slabé“. §Zavádíme proto fyzikální veličinu intenzita elektrického pole (E).
§Zjistíme ji tak, že do něj vložíme jakýsi „zkušební“ náboj Q = +1 C. §Intenzita el. pole je pak rovna elektrické síle na tento náboj působící, tzn. :
§Jestliže však: § … tzn. intenzita el. pole je rovna el. síle působící na náboj 1 C.
§Protože síla je veličina vektorová, je vektorem i intenzita el. pole.
§El. pole znázorňujeme pomocí elektrických siločar. § Elektrická siločára je myšlená křivka, která má tu vlastnost, že vektor E sestrojený v kterémkoliv jejím bodě je k ní tečný.
Tečna křivku neprotíná, ale „dotýká“ se jí v jednom bodě.
§Elektrické siločáry můžeme „zviditelnit“, když okolí nabitého tělesa polijeme olejem a posypeme krupicí.
Zrnka krupice(? ) kolem nabité koule
§ elektrické pole radiální + Youtube. com
§ elektrické pole radiální Coulombův zákon – E klesá se čtvercem vzdálenosti
Youtube. com Zrnka krupice kolem dvou koulí nabitých nábojem opačného znaménka

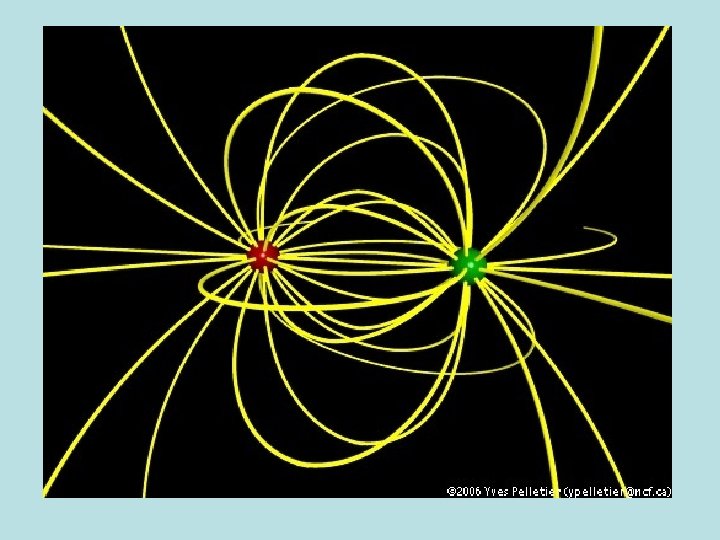

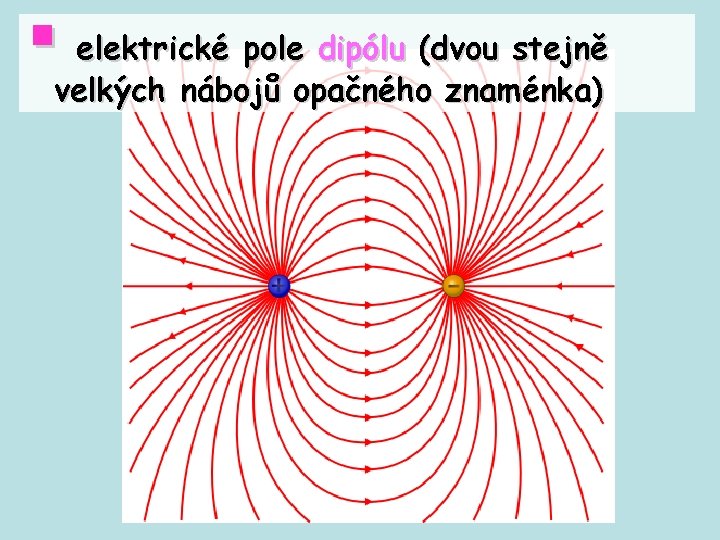

§ elektrické pole dipólu (dvou stejně velkých nábojů opačného znaménka)

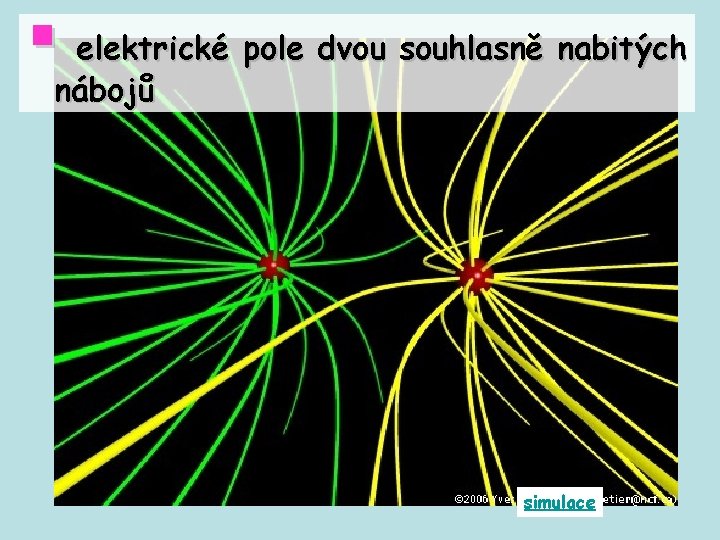

§ elektrické pole dvou souhlasně nabitých nábojů
§ elektrické pole dvou souhlasně nabitých nábojů simulace
§ elektrické pole homogenní (stejnorodé) Zrnka krupice kolem dvou desek nabitých nábojem opačného znaménka
§ elektrické pole homogenní – stejnorodé (poblíž osy dvou opačně nabitých rovnoběžných desek)
A nakonec opět zvířátko…
