Elektrický obvod VY_32_INOVACE_48_Uvod-el. obvod Autor: Pavlína Čermáková Vytvořeno v rámci v projektu „EU peníze školám“ OP VK oblast podpory 1. 4 s názvem Zlepšení podmínek pro vzdělávání na základních školách

Každý elektrický obvod musí obsahovat - zdroj elektrického napětí - spotřebič - vše musí být propojeno vodiči Elektrickým obvodem prochází elektrický proud: - je-li v něm zapojen zdroj elektrického napětí; - je-li obvod složen z elektrických spotřebičů, které jsou vodivě spojeny. Co může být spotřebičem? např. žárovka, cívka, elektrický zvonek…

Co může být vodičem elektrického proudu? - kovy - vodné roztoky některých látek (např. Na. Cl) - plyny (jen za určitých podmínek-např. vzduch za bouřky) Co může být zdrojem elektrického napětí? - jeden elektrický článek (monočlánek) - baterie např. z 5 elektrických článků - elektrická síť Jak poznáme, že obvodem prochází elektrický proud? Z účinků elektrického proudu – světelný (žárovka svítí) – zvukový (zvonek zvoní) – tepelný (vodič se zahřívá)

Základní schematické značky – překreslit do sešitu elektrický článek baterie elektrických článků zdroj napětí otevřený spínač uzavřený spínač

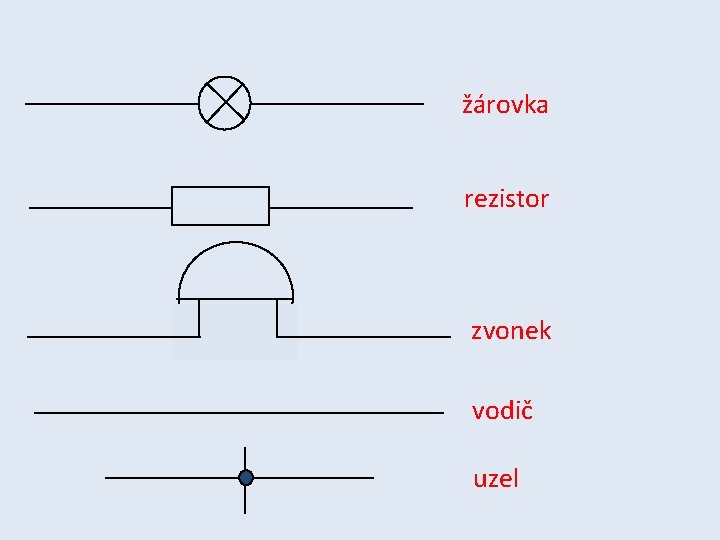

žárovka rezistor zvonek vodič uzel

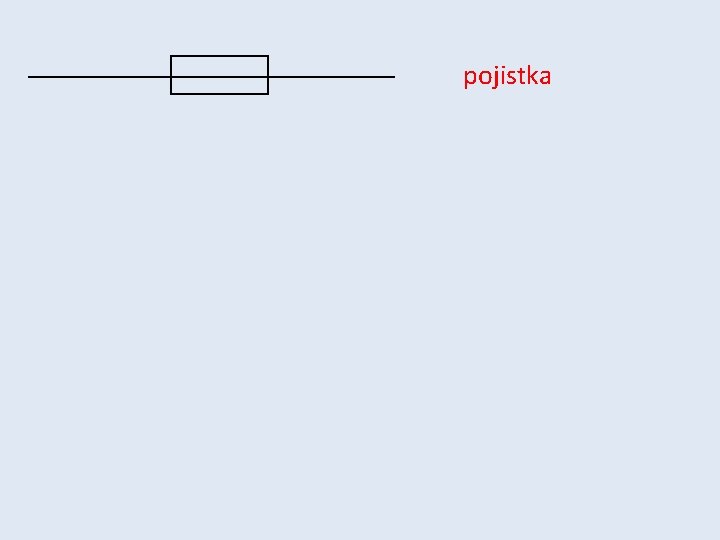

pojistka

Zapojení jednoduchého obvodu se 2 žárovkami: a) žárovky jsou spojeny za sebou (sériově) … zapojení žárovek v řetězu na vánočním stromku

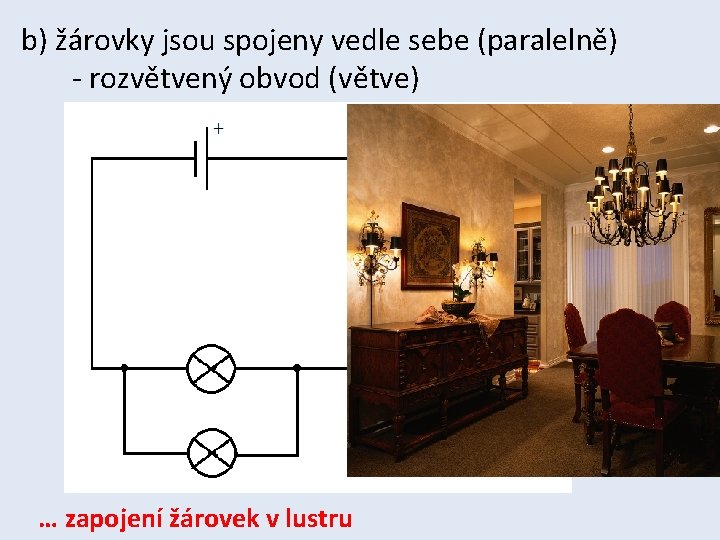

b) žárovky jsou spojeny vedle sebe (paralelně) - rozvětvený obvod (větve) … zapojení žárovek v lustru

Otázky 1. Jaké podmínky musí být splněny, aby obvodem procházel elektrický proud (2)? Jsou tyto podmínky splněny v obvodech na obrázcích? 2. Která součástka slouží nejčastěji k uzavírání a otevírání elektrického obvodu? 3. Podle čeho můžeme poznat, že elektrickým obvodem prochází elektrický proud? 4. Ze kterých součástí se skládá elektrický obvod znázorněný na obrázku? Kolik spojovacích vodičů potřebuješ? Budou svítit žárovky, sestavíš-li obvod přesně podle schématu? Zdůvodni svoji odpověď.

5. Navrhni pokus, kterým lze zjistit, zda je látka elektrický vodič, nebo izolant. 6. Roztřiď následující předměty na elektrické vodiče (vedou elektrický proud) a izolanty (nevedou elektrický proud): dřevěná špejle, spisová svorka, plastové pravítko, ocelový klíč, suchý list papíru, hliníková lžíce, vodný roztok soli, tuha v tužce, porcelánový talíř, tvůj prst, sklenice, guma

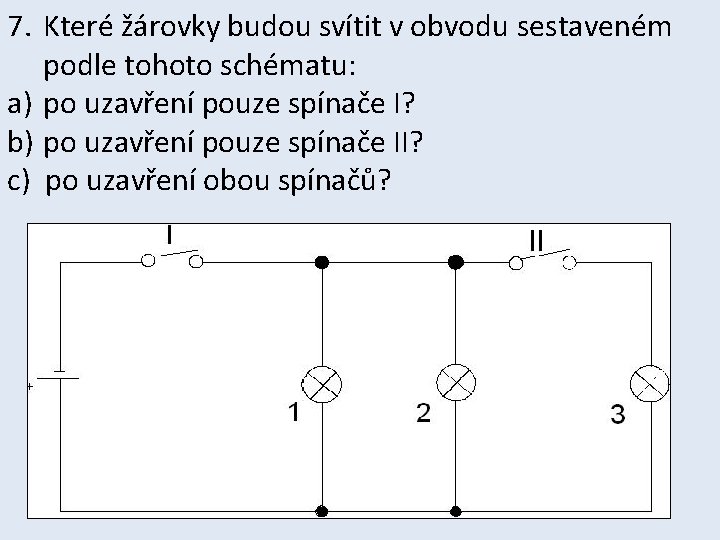

7. Které žárovky budou svítit v obvodu sestaveném podle tohoto schématu: a) po uzavření pouze spínače I? b) po uzavření pouze spínače II? c) po uzavření obou spínačů?

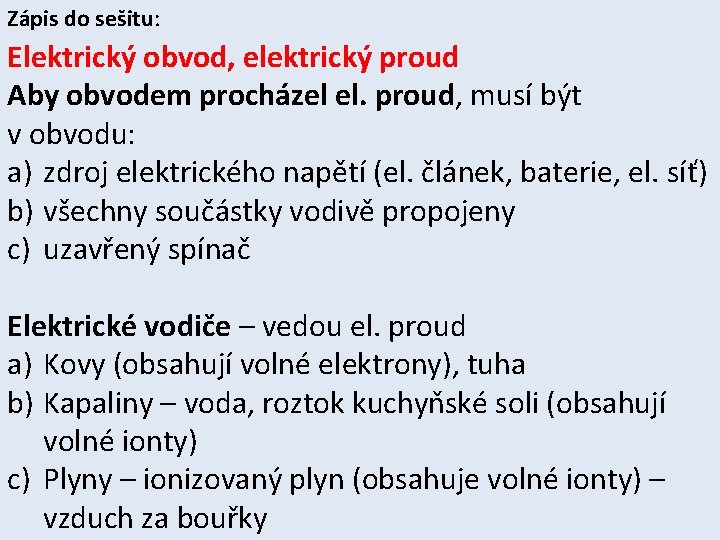

Zápis do sešitu: Elektrický obvod, elektrický proud Aby obvodem procházel el. proud, musí být v obvodu: a) zdroj elektrického napětí (el. článek, baterie, el. síť) b) všechny součástky vodivě propojeny c) uzavřený spínač Elektrické vodiče – vedou el. proud a) Kovy (obsahují volné elektrony), tuha b) Kapaliny – voda, roztok kuchyňské soli (obsahují volné ionty) c) Plyny – ionizovaný plyn (obsahuje volné ionty) – vzduch za bouřky

Elektrické nevodiče (izolanty) a) Pevné – plast, guma, keramika b) Kapalné – destilovaná voda c) Plynné – vzduch za jasného dne, vzduch v místnosti Účinky elektrického proudu a) Světelné – žárovka b) Tepelné – spirála u rychlovarné konvice c) Akustické (zvukové) - zvonek

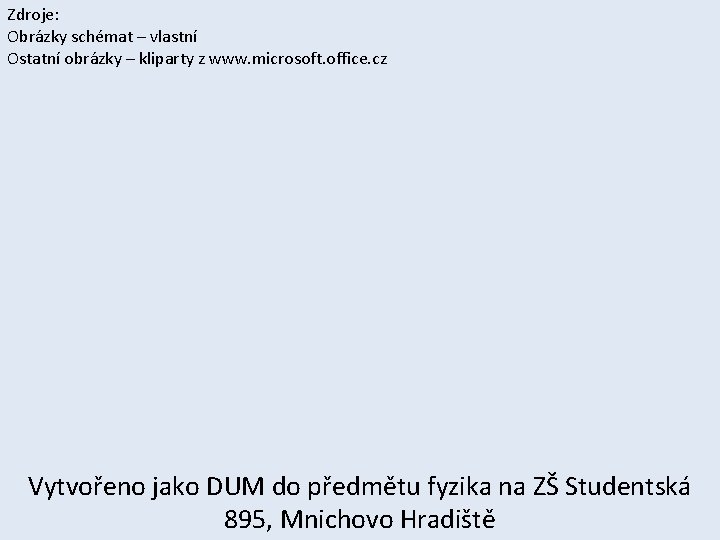

Zdroje: Obrázky schémat – vlastní Ostatní obrázky – kliparty z www. microsoft. office. cz Vytvořeno jako DUM do předmětu fyzika na ZŠ Studentská 895, Mnichovo Hradiště
