Elektrický obvod VY_32_INOVACE_2 A_12 Číslo projektu: CZ. 1. 07/1. 4. 00/21. 1101 Sada 1 Člověk a příroda MŠ, ZŠ a PrŠ Trhové Sviny
Identifikátor materiálu: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT, 12 Anotace Žáci jsou seznámeni se základními schématickými značkami používanými v el. obvodech. Dle zadání na jednotlivých listech doplňují názvy značek nebo dokreslují podobu značek určených zadáním. Autor Období vytvoření materiálu Mgr. Miroslav Kruba Červenec 2011 Speciální vzdělávací potřeby ADHD, dyslexie, dysgrafie, dysortografie Vzdělávací oblast Vzdělávací obor Člověk a příroda Fyzika Druh učebního materiálu Interaktivní DUM Očekávaný výstup Druh interaktivity Žáci se naučí základní schématické značky a získají povědomí o pravidlech jejich kreslení. Využití interaktivní tabule, hypertextových odkazů a práce s PC. Materiál je použitelný pro výuku v online prostředí sdíleném žáky i rodiči. Možnost dopisovat rukopisné poznámky přes skrytá tlačítka v rámci nového softwaru. Cílová skupina Žák – s lehkým mentálním postižením Stupeň a typ vzdělávání Základní škola praktická – 2. stupeň Typická věková skupina 14 – 15. let, 8. ročník
Schématické značky používané v el. obvodech Vodič Baterie 1, 5 V Žárovka Svítivá dioda
Voltmetr V El. odpor (rezistor) Kondenzátor Vypínač / spínač
Jednoduchý el. obvod žárovka V voltmetr baterie 1, 5 V vodič spínač
Složitější elektrotechnické obvody na internetu Zapojení diody a odporu s vyznačením napětí a proudu. Astabilní klopný obvod, někdy používaný i jako „blikačka“.

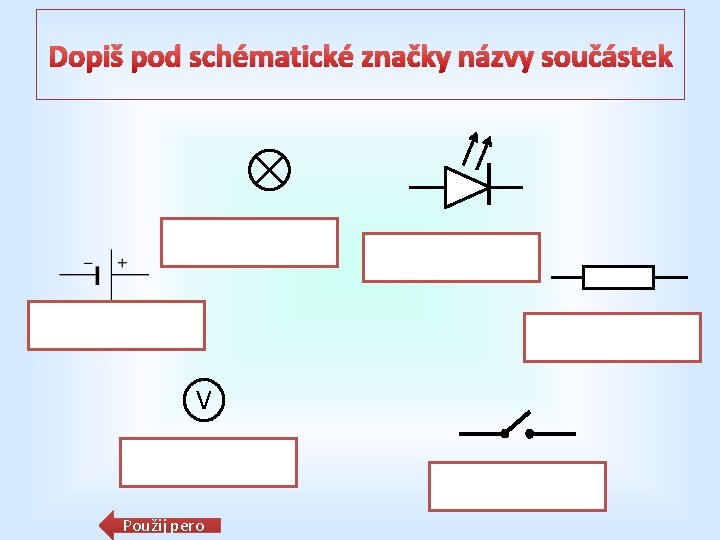

Dopiš pod schématické značky názvy součástek V Použij pero

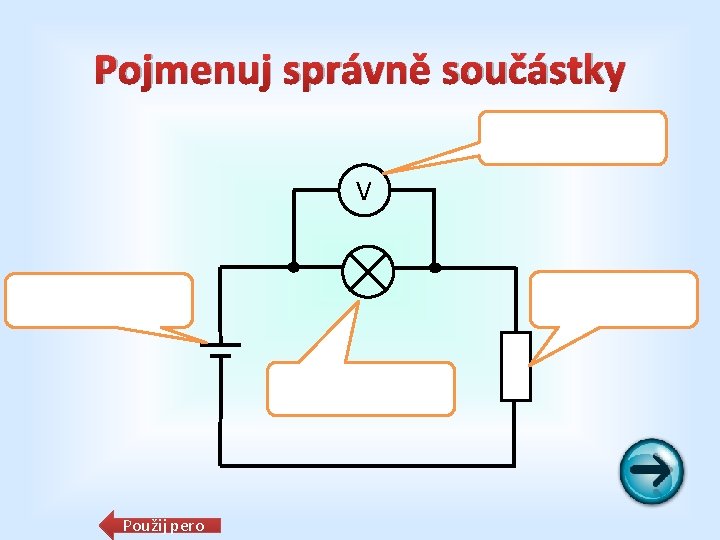

Pojmenuj správně součástky V Použij pero
Jakou součástkou se dá ovládat žárovka? Zpět
Která součástka chybí v el. obvodu aby se mohla žárovka zhasínat a rozsvěcovat? Napiš jak se jmenuje. Podívej se na obvod znovu. Použij pero Namaluj její schématickou značku.
Zdroje a citace Všechny obrázky a fotografie, pokud není uvedeno jinak, jsou použity z galerie klipart http: //office. microsoft. com/klipart
