Elektrický obvod
Struktura prezentace • otázky na úvod • výklad • příklad/praktická aplikace • otázky k zopakování • shrnutí
Otázky na úvod 1. Jaké elektrické spotřebiče znáš? 2. Jak fungují elektrické spotřebiče? 3. Jaké součásti jsou potřebné k tomu, aby zářivky ve třídě svítily? 4. Jak si představuješ elektrický proud? 5. Vedou všechny látky elektrický proud?

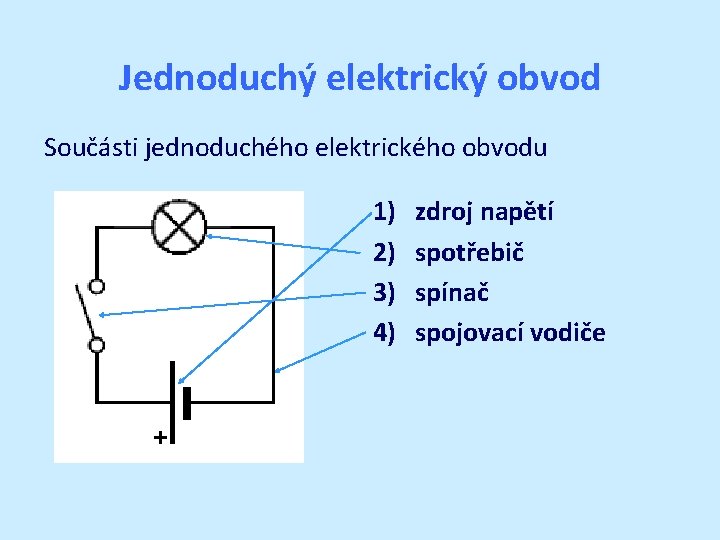

Jednoduchý elektrický obvod Součásti jednoduchého elektrického obvodu 1) 2) 3) 4) zdroj napětí spotřebič spínač spojovací vodiče

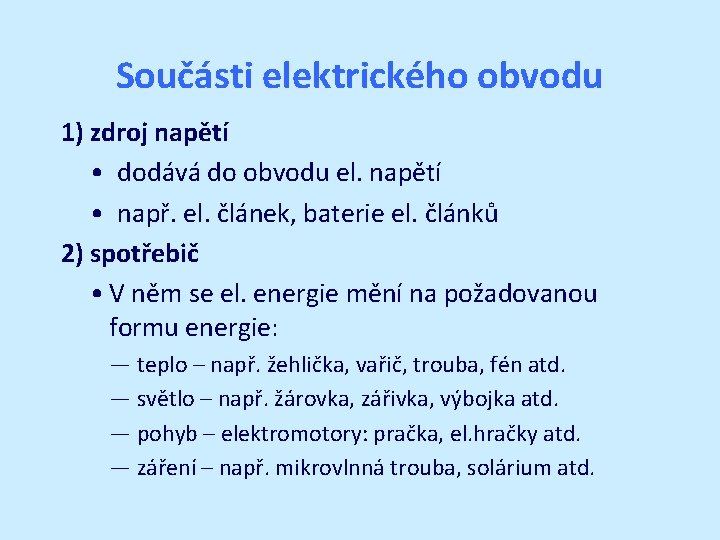

Součásti elektrického obvodu 1) zdroj napětí • dodává do obvodu el. napětí • např. el. článek, baterie el. článků 2) spotřebič • V něm se el. energie mění na požadovanou formu energie: — teplo – např. žehlička, vařič, trouba, fén atd. — světlo – např. žárovka, zářivka, výbojka atd. — pohyb – elektromotory: pračka, el. hračky atd. — záření – např. mikrovlnná trouba, solárium atd.
Součásti elektrického obvodu 3) spínač • uzavírá el. obvod 4) spojovací vodiče • obsahují volné elektrony dobrá vodivost el. proudu – např. kovy • el. proud v kovech tvořen usměrněným pohybem volných elektronů další informace, animace a zajímavosti: Výukový program Zebra pro školy Fyzika – kapitola Elektřina I
Elektrické napětí (U ) • dodává jej do obvodu zdroj elektrického napětí • vyjadřuje velikost práce, kterou může vykonat elektrické pole v obvodu mezi dvěma body • jednotka: volt – V • měření elektrického napětí: přístroj voltmetr – měří napětí mezi dvěma body
Elektrický proud je usměrněný pohyb volných částic s nábojem V elektrickém obvodu prochází elektrický proud, jestliže: • v obvodu je zapojen zdroj elektrického napětí • obvod je vodivě uzavřen Technický směr elektrického proudu: od kladného pólu k zápornému (elektrony se pohybují opačně)

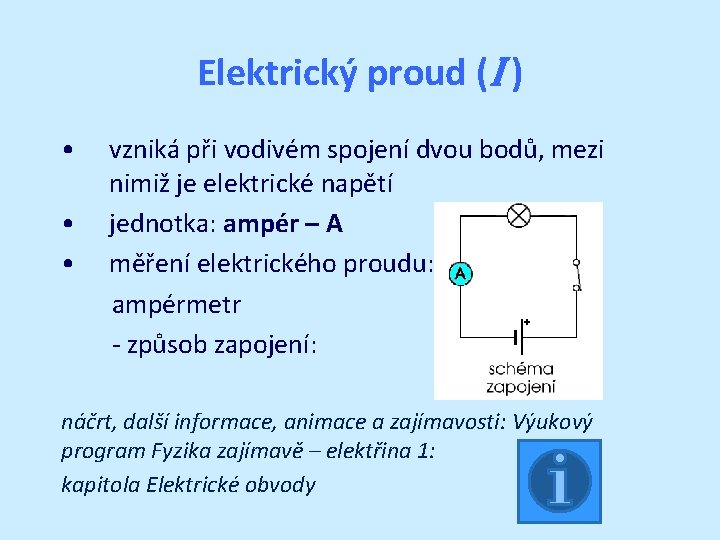

Elektrický proud (I ) • • • vzniká při vodivém spojení dvou bodů, mezi nimiž je elektrické napětí jednotka: ampér – A měření elektrického proudu: ampérmetr - způsob zapojení: náčrt, další informace, animace a zajímavosti: Výukový program Fyzika zajímavě – elektřina 1: kapitola Elektrické obvody

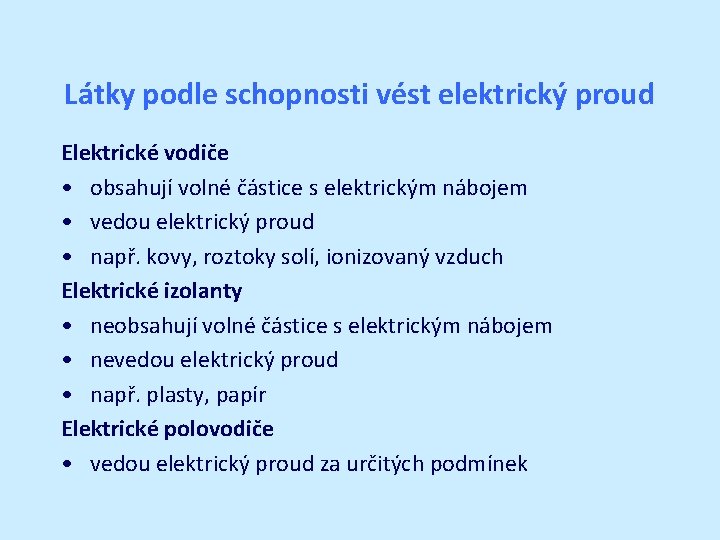

Látky podle schopnosti vést elektrický proud Elektrické vodiče • obsahují volné částice s elektrickým nábojem • vedou elektrický proud • např. kovy, roztoky solí, ionizovaný vzduch Elektrické izolanty • neobsahují volné částice s elektrickým nábojem • nevedou elektrický proud • např. plasty, papír Elektrické polovodiče • vedou elektrický proud za určitých podmínek

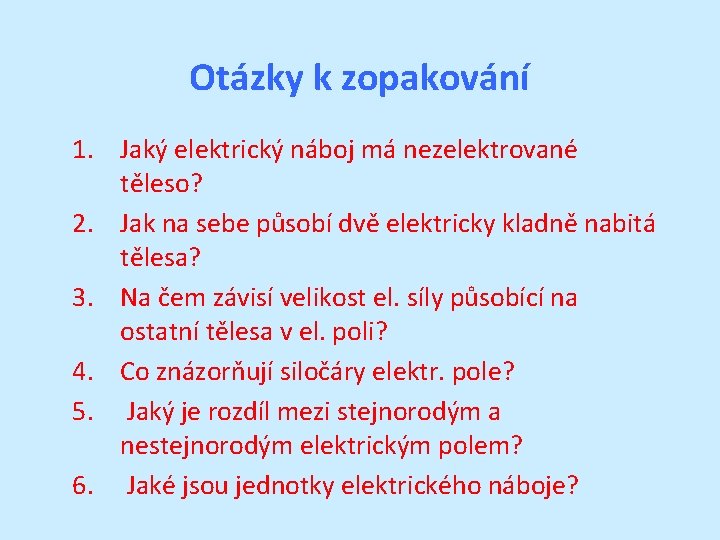

Otázky k zopakování 1. Jaký elektrický náboj má nezelektrované těleso? 2. Jak na sebe působí dvě elektricky kladně nabitá tělesa? 3. Na čem závisí velikost el. síly působící na ostatní tělesa v el. poli? 4. Co znázorňují siločáry elektr. pole? 5. Jaký je rozdíl mezi stejnorodým a nestejnorodým elektrickým polem? 6. Jaké jsou jednotky elektrického náboje?
Shrnutí součásti elektrického zdroj napětí, spotřebič, spínač, obvodu vodiče vyjadřuje práci elektrického elektrické napětí pole mezi dvěma body vzniká při vodivém spojení elektrický proud dvou bodů, mezi nimiž je elektrické napětí • vodiče látky podle schopnosti vést • izolanty elektrický proud • polovodiče
