Elektrické měřící přístroje VY_32_INOVACE_Tomalova_02 -1 -17 Osciloskopy_mereni Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace Materiál slouží při výkladu tématu Osciloskopy. Lze jej použít i předmaturitním opakování.

Měření osciloskopem

Připojení vstupů osciloskopu • Měřené napětí musí mít jeden společný bod nulového potenciálu, která se spojuje s kostrou osciloskopu. • K připojení měřených signálů k osciloskopu používáme sondy dodávané s přístrojem.

Ovládací prvky osciloskopu Osciloskop má mnoho ovládacích prvků. Je třeba se s nimi seznámit v technické dokumentaci přístroje. Lze je rozdělit: • Prvky pro ovládání obrazovky (zaostření paprsku, regulace světlosti stopy, regulace astigmatismu) • Prvky pro ovládání časové základny (hrubé a jemné přepínaní časové základny, režimu časové základny…) • Prvky pro ovládání vertikálního a horizontálního zesilovače (přepínač AC-GND-DC, VOLTS/DIV-voltů na dílek, jednotlivých kanálů, součtu a rozdílu kanálů…)

Typy osciloskopů • • Servisní osciloskopy Laboratorní osciloskopy Dvoupaprskové osciloskopy Paměťové osciloskopy Pomaluběžné osciloskopy Charakterografy Speciální osciloskopy

Servisní osciloskopy • Lehce přenosné, malé rozměry, malá hmotnost • Často umožňují napájení z baterií • Používáme je pro rychlá orientační měření přímo v provozech Na přehled

Laboratorní osciloskopy • Bývají univerzálnější, mají výměnné jednotky a bohaté příslušenství • Mívají zpožděnou časovou základnu a časovou lupu – umožňuji rozvinout určitý časový detail • Jsou složitější na ovládání Na přehled

Dvoupaprskové a dvoukanálové osciloskopy • Dvoupaprskové mají dvě elektronové trysky a dvě samostatné vychylovací soustavy. Velmi přesně proto zobrazují současně dva průběhy. • Dvoukanálové mají standardní obrazovku a elektronický přepínač, který připojuje střídavě oba vstupní kanály. Na přehled

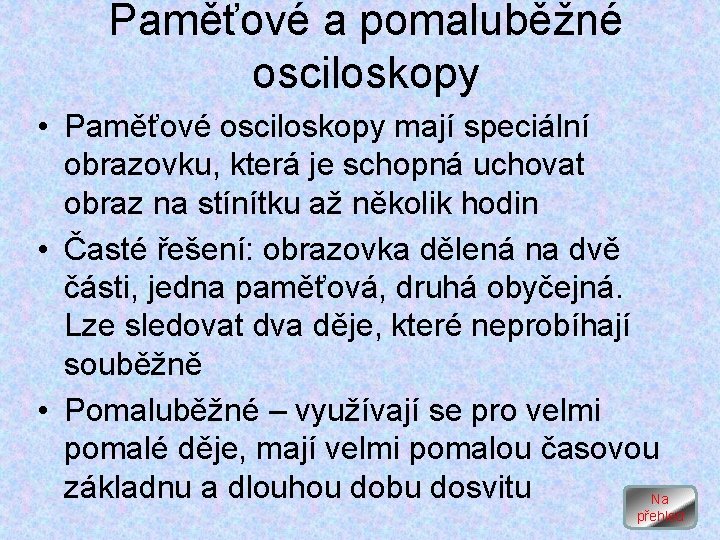

Paměťové a pomaluběžné osciloskopy • Paměťové osciloskopy mají speciální obrazovku, která je schopná uchovat obraz na stínítku až několik hodin • Časté řešení: obrazovka dělená na dvě části, jedna paměťová, druhá obyčejná. Lze sledovat dva děje, které neprobíhají souběžně • Pomaluběžné – využívají se pro velmi pomalé děje, mají velmi pomalou časovou základnu a dlouhou dobu dosvitu Na přehled

Charakterografy • Speciální osciloskopy, které pracují pouze v režimu XY, tj. zakreslují na stínítku voltampérové nebo jiné charakteristiky součástek • Měří charakteristiky diod, tranzistorů, tyristoru a podobných nelineárních součástek Na přehled

Speciální osciloskopy • Zobrazovače – bývají pevně napojené k větším celkům. Využití – hlavně lékařská technika • Logické analyzátory – umožňuji znázornit logické signály v digitálním zařízení. Dokáží znázornit až tisíce průběhů Na přehled

POUŽITÁ LITERATURA 1. ŠROTÝŘ, Milan. Elektrická měření I. Praha: SNTL, 1982, ISBN 04536 -82
