Elektrické měřící přístroje VY_32_INOVACE_Tomalova_02 -1 -11 -Citace_uvod Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

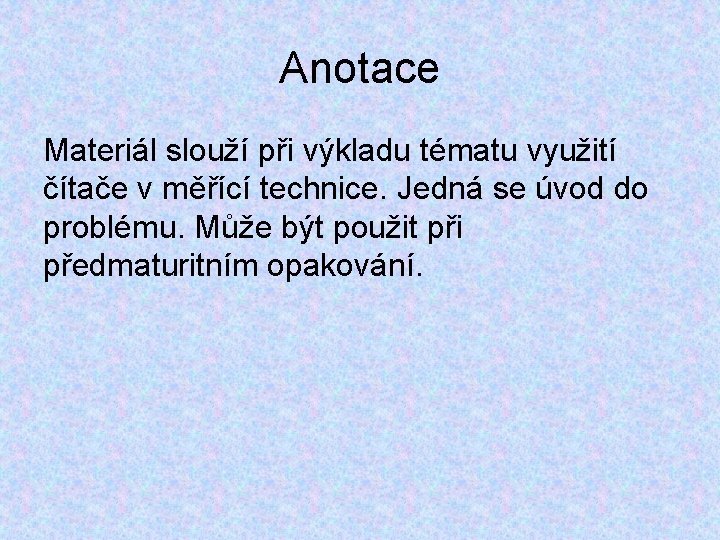

Anotace Materiál slouží při výkladu tématu využití čítače v měřící technice. Jedná se úvod do problému. Může být použit při předmaturitním opakování.
Čítače Úvod
Co jsou čítače? Čítače jsou elektronické přístroje, které pracují s číslicovými obvody a zpracovávají signály v číslicové formě
Vznik čítačů • Vznikly z elektromechanických počítadel, které počítala přivedené impulsy a výsledek indikovala číslem v desítkové soustavě (např. počítání impulsů při telefonování) • Elektromechanická počítadla byla pomalá a potřebovala značnou energii – musela přitáhnout kotvu elektromagnetu a pootočit kolečkem počítadla. • Proto vznikají elektronická počítadla
Využití čítačů • Samostatné měřící přístroje. • V digitálních měřících přístrojích počítají impulsy (viz. Kapitola Blokové schéma digitálního měřícího přístroje) • V počítačích
Základní části čítače • Vlastní čítací jednotka – počítá impulsy přivedené na vstup a okamžitý počet indikuje číslem na zobrazovací jednotce • Velmi přesný a stabilní generátor měřícího kmitočtu • Pomocné obvody, které automatizují funkce čítače a usnadňují obsluhu
Vstupy čítače • Vstupy čítače bývají obvykle tři. • Na vstup A přivádíme čítané impulsy • Na vstup B signál Start (otevření čitače) • Na vstup C signál Stop (zavření čítače) Impulsy A B Start C Stop
POUŽITÁ LITERATURA 1. ŠROTÝŘ, Milan. Elektrická měření I. Praha: SNTL, 1982, ISBN 04536 -82 2. Použité obrázky: vlastní tvorba autorky v programu Power. Point
