Elektrická energie (práce elektrického proudu) VY_32_INOVACE_60_Elektricka_ energie Autor: Pavlína Čermáková Vytvořeno v rámci v projektu „EU peníze školám“ OP VK oblast podpory 1. 4 s názvem Zlepšení podmínek pro vzdělávání na základních školách

Elektrická energie vzniká například v elektrárnách přeměnou energie tepelné, vodní nebo jaderné. [1] Tepelná elektrárna Prunéřov Jaderná elektrárna Temelín Vodní elektrárna Orlík [2] [3]

Elektrická energie se z elektráren přenáší i na velmi velké vzdálenosti pomocí elektrické sítě. [4]

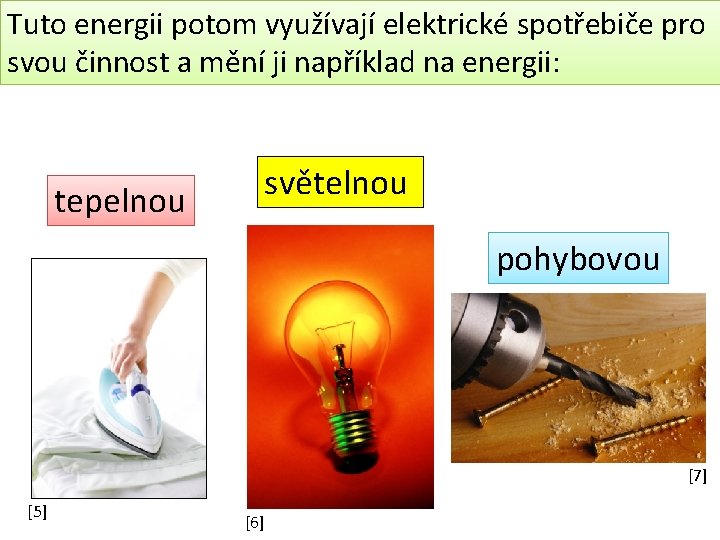

Tuto energii potom využívají elektrické spotřebiče pro svou činnost a mění ji například na energii: tepelnou světelnou pohybovou [7] [5] [6]

Elektrárny v ČR [8]

Na čem velikost práce elektrického proudu závisí? Žárovkou protéká proud asi 0, 5 A. Mění na světlo a teplo mnohem více energie než úsporná žárovka, kterou protéká proud jen 0, 1 A. [9] [10] Práce elektrického proudu ve spotřebiči je tím větší, čím větší proud spotřebičem prochází.

Žárovkou v lustru i v kapesní svítilně může procházet stejně velký proud. Žárovka v lustru však přeměňuje mnohem víc energie, protože je připojena k napětí 230 V. [11] Práce elektrického proudu ve spotřebiči je tím větší, čím větší napětí je na spotřebiči. [12]

[13] Mikrovlnná trouba pracuje se stejným příkonem jako normální elektrická trouba. Přesto k přípravě pokrmu potřebuje menší množství elektrické energie, protože je zapnuta kratší dobu. Práce elektrického proudu ve spotřebiči je tím větší, čím déle je spotřebič připojen. [14]

Vzorec pro výpočet elektrické práce Značka: W Jednotka: J (GJ, MJ, k. J, m. J) Vzorec: W = U. I. t Další odvozené vzorce: Napětí: U = W : (I. t) W U. I. t Proud: I = W : (U. t) Čas: t = W : (U. I)

1. Mezi svorkami elektrického spotřebiče je napětí 36 V. Spotřebičem prochází proud 300 m. A po dobu 120 s. Jakou elektrickou práci vykonají síly elektrického pole ve spotřebiči? řešení 2. Televizor je připojen ke zdroji napětí 230 V a prochází jím proud 0, 5 A po dobu 2 hodin. Jakou práci vykonají ve spotřebiči elektrické síly? řešení 3. Po jaký čas byla připojena žárovka ke zdroji elektrického napětí 50 V, jestliže jí procházel proud 300 m. A a byla vykonána práce 1, 5 MJ? řešení 4. Jaký proud procházel žárovkou, která byla připojena ke zdroji elektrického napětí 4, 5 V po dobu 10 minut a byla při tom vykonána práce 405 J? 5. Jaké je napětí na zdroji, jestliže spotřebičem procházel proud 0, 5 A po dobu 30 sekund a elektrické síly vykonaly ve spotřebiči práci 3, 45 k. J? PYRAMIDA

W =U. I. t W = ? W práce U. I. t napětí UU = ? = W : ( I. t) tt = ? = W : (U. I) II = ? = W : ( U. t) čas proud zpět

1. Zápis: U = 36 V I = 300 m. A = 0, 3 A t = 120 s W = ? J W = U. I. t W = 36. 0, 3. 120. W = 1 296 J = 1, 3 k. J Elektrické síly vykonají ve spotřebiči práci 1, 3 k. J. zpět

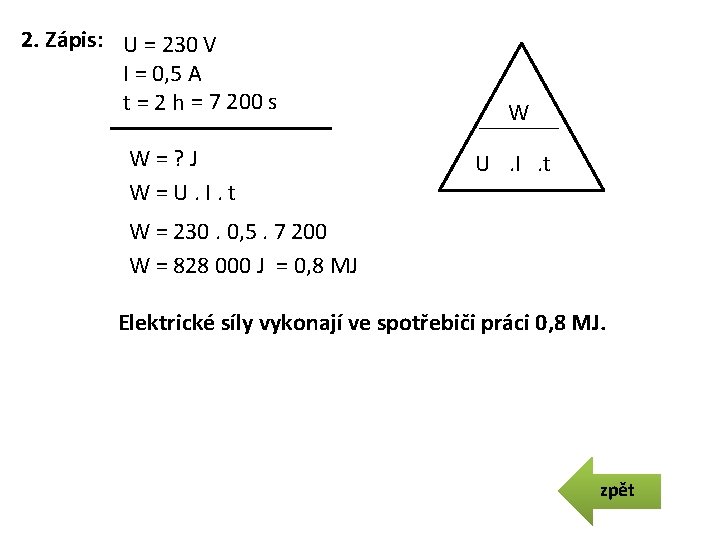

2. Zápis: U = 230 V I = 0, 5 A t = 2 h = 7 200 s W = ? J W = U. I. t W = 230. 0, 5. 7 200 W = 828 000 J = 0, 8 MJ Elektrické síly vykonají ve spotřebiči práci 0, 8 MJ. zpět

3. Zápis: U = 50 V I = 300 m. A = 0, 3 A W = 1, 5 MJ = 1 500 000 J t = ? s t = W : (U. I ) W U. I. t t = 1 500 000 : ( 50. 0, 3) t = 100 000 s = 1 667 min = 28 h Spotřebič byl připojen ke zdroji napětí po dobu 28 hodin. zpět

Zdroje: Doc. Dr. Ing. RAUNER, Karel , et al. Fyzika 8 učebnice pro základní školy a víceletá gymnázia. Plzeň : Fraus, 2006. 128 s. ISBN 80 -7238 -525 -9. Obrázky: [1] http: //upload. wikimedia. org/wikipedia/commons/c/cd/Elektrarna_Prunerov_II_20070926. jpg [2] http: //upload. wikimedia. org/wikipedia/commons/c/c 1/JETE 3. JPG [3] http: //upload. wikimedia. org/wikipedia/commons/0/01/Orlik_elektrarna. jpg [4] -sken z učebnice str. 27: Doc. Dr. Ing. RAUNER, Karel , et al. Fyzika 9 učebnice pro základní školy a víceletá gymnázia. Plzeň : Fraus, 2007. 136 s. ISBN 978 -80 -7238 -617 -8. [5], [6], [7] Kliparty z www. microsoft. office. cz [8] http: //www. google. cz/imgres? q=elektr%C 3%A 1 rny+v+%C 4%8 CR&hl=cs&biw=1440&bih=805&g bv=2&tbm=isch&tbnid=QIk 8 Fuw 9 Zhb 3 t. M: &imgrefurl=http: //www. cez. cz/edee/content/microsi tes/elektrina/33. htm&docid=1 xjb. Bp. NEc. NDui. M&imgurl=http: //www. cez. cz/edee/content/microsites/elektrina /obr/3 -4. gif&w=387&h=222&ei=C 0 vk. T 7 ONFKn. P 4 QTm 5 Nn. CCA&zoom=1 [9], [10], [11], [12], [13], [14] - Skeny z učebnice str. 116: Doc. Dr. Ing. RAUNER, Karel , et al. Fyzika 8 učebnice pro základní školy a víceletá gymnázia. Plzeň : Fraus, 2006. 128 s. ISBN 80 -7238 -525 -9.
