Elektrické chlazení Ing. Jaroslav Bernkopf Užití elektrické energie 1

Elektrické chlazení Chladnička kompresorová Chladnička vytahuje teplo zevnitř, vydává je venku. Proto je chladnička vzadu teplá. Proto nemá být přiražená ke zdi ani vražená do skříně. Užití elektrické energie 2

Elektrické chlazení Chladnička kompresorová Systém je naplněný kapalinou, která se snadno vypařuje a má nízký bod varu. Užití elektrické energie 3

Elektrické chlazení Chladnička kompresorová Kompresor stlačuje ochlazený plyn, ten si stlačením vzpomene na teplo, které nasbíral uvnitř. Proto je radiátor vzadu teplý. Vydává teplo nasbírané uvnitř. Užití elektrické energie 4

Elektrické chlazení Chladnička kompresorová Když pumpujete kolo, pumpička je dole horká. Vzduch se stlačením zahřál. Uvnitř duše se vzduch rozpíná, ochlazuje se. Kdybychom ten okruh uzavřeli, teplo zevnitř duše by se stěhovalo do pumpičky. Užití elektrické energie 5

Elektrické chlazení Chladnička kompresorová Princip kompresorové chladničky: Stlačením se plyn zahřeje, rozpínáním ochladí. Užití elektrické energie 6

Elektrické chlazení Chladnička absorpční Čpavek je přinucen vypařovat se. Na to potřebuje teplo, přijímá teplo, ochlazuje se. Venku Uvnitř Čpavek je přinucen zkapalnit se, vydává teplo, zahřívá se. Tak se teplo stěhuje zevnitř ven. Užití elektrické energie 7

Elektrické chlazení Chladnička absorpční Voda je potřebná pro koloběh čpavku. Vodík celý proces podporuje. Venku Uvnitř Celé to pohání plynový hořák. Užití elektrické energie 8

Elektrické chlazení Chladnička absorpční Vojenská polní láhev: Plstěný obal se namočí. Voda se odpařuje, ochlazuje láhev. Užití elektrické energie 9

Elektrické chlazení Chladnička absorpční Kameninový krajáč na mléko: Voda z mléka mírně prosakuje na povrch. Tam se odpařuje, ochlazuje džbán. Mléko zůstává chladné a čerstvé. Užití elektrické energie 10

Elektrické chlazení Chladnička absorpční Princip absorpční chladničky: Když se kapalina vypařuje, ochlazuje se. Venku Uvnitř Když se pára mění na kapalinu, ohřívá se. Užití elektrické energie 11

Elektrické chlazení Chladnička absorpční Venku Uvnitř vapor – pára condenser – zkapalňovač liquid – kapalina, kapalný ammonia – čpavek hydrogen – vodík solution – roztok heater – topné těleso gas – plyn reservoir – zásobník weak – slabý strong – silný evaporator – výparník Užití elektrické energie 12

Elektrické chlazení Chladnička absorpční How Absorption Refrigeration Works https: //www. youtube. com/watch? v=h. UNm. DQu_fv. Y Užití elektrické energie 13

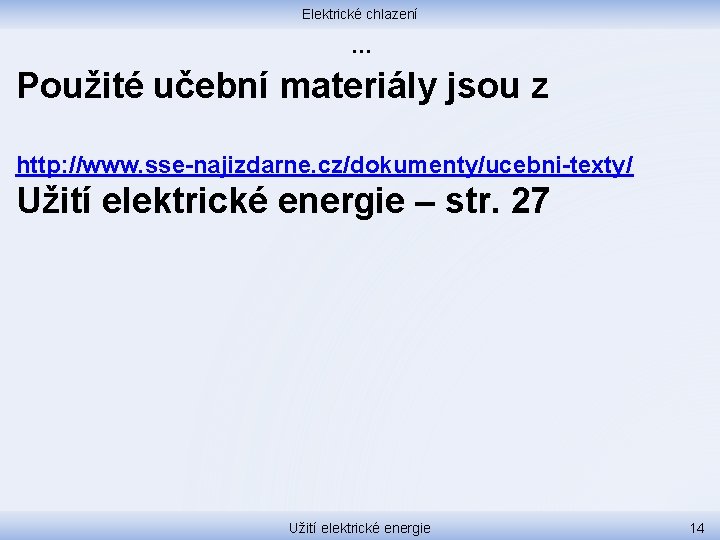

Elektrické chlazení … Použité učební materiály jsou z http: //www. sse-najizdarne. cz/dokumenty/ucebni-texty/ Užití elektrické energie – str. 27 Užití elektrické energie 14
