ELEKTRI NI KROG IN STIKALA OSNOVNI POJMI STIKALA

ELEKTRIČ NI KROG IN STIKALA

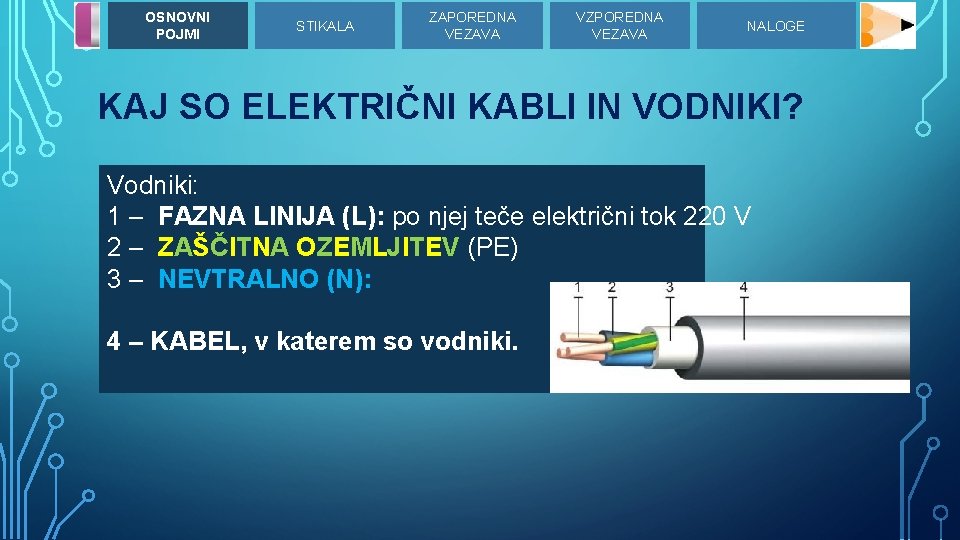

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE KAJ SO ELEKTRIČNI KABLI IN VODNIKI? Vodniki: 1 – FAZNA LINIJA (L): po njej teče električni tok 220 V 2 – ZAŠČITNA OZEMLJITEV (PE) 3 – NEVTRALNO (N): 4 – KABEL, v katerem so vodniki.

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA ENOFAZNI ALI TRIFAZNI ŠTEVEC? ENOFAZNI SISTEM TRIFAZNI SISTEM ima en fazni vodnik Uporaba: • v vsakdanjem življenju • pri hišnih napeljavah Uporaba: • v proizvodnji • za gospodinjske aparate starega modela • za porabnike velike moči: električne peči, savne. NALOGE

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE PO VODNIKIH TEČE ELEKTRIČNI TOK. • Električni tok je usmerjeno gibanje nabitih delcev. Merimo ga v AMPERIH. • Električna napetost poganja električni tok. Merimo jo v VOLTIH.

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA PONOVIMO NALOGA STIKALA je, da sklene ali prekine električni krog. UPORABA STIKALA: Z njim vklapljamo in izklapljamo električne porabnike. NALOGE

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE LOČIMO STIKALA TIPKALA

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE STIKALO IMA DVE STANJI VKLOPLJEN O IZKLOPLJEN O Označimo z 1. Označimo z 0.

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE PREGLEDNICA LOGIČNIH STANJ STIKALO 1 STIKALO 2 Če žarnica sveti, zapišemo 1. Če žarnica ne sveti, zapišemo 0.

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA 1. ZAPOREDNA VEZAVA 1. NALOGA 1. V programu sestavi električni krog z eno žarnico in baterijo. Poveži ga z vodniki. 2. Sedaj dodaj še eno zaporedno vezano žarnico (poleg prve žarnice), kot kaže shema. a) Kako svetita žarnici? BOLJŠE SLABŠE ENAKO KOT PREJ b) Recimo, da ena žarnica pregori. Ali je električni krog prekinjen? DA NE NALOGE V spletni aplikaciji https: //phet. colorado. e du/sims/html/circuitconstruction-kit-dcvirtual-lab/latest/circuit -construction-kit-dcvirtual-lab_sl. html izdelaj zaporedno vezavo ŽARNIC.

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE 1. 2. ZAPOREDNA VEZAVA STIKAL (VEZJE IN) 2. NALOGA 1. V aplikaciji sestavi vezje z dvema zaporedno vezanima STIKALOMA. 2. 3. V zvezek preriši shemo na desni spodaj. 4. UGOTOVITEV: Žarnica sveti, ko _____. Preiskusi vse možnosti vezja in izpolni tabelo logičnih stanj. 0 0 0 Če sta obe stikali izklopljeni (0), potem žarnica ne sveti (0).

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA 2. VZPOREDNA VEZAVA V spletni aplikaciji https: //phet. colorado. e du/sims/html/circuitconstruction-kit-dcvirtual-lab/latest/circuit -construction-kit-dcvirtual-lab_sl. html izdelaj VZPOREDNO vezavo ŽARNIC. 3. NALOGA 1. 2. V programu sestavi električni krog. Sedaj dodaj še eno vzporedno vezano žarnico (poleg prve žarnice), kot kaže shema. a) Kako svetita žarnici? BOLJŠE SLABŠE ENAKO KOT PREJ b) Recimo, da ena žarnica pregori. Ali je električni krog prekinjen? DA NALOGE NE

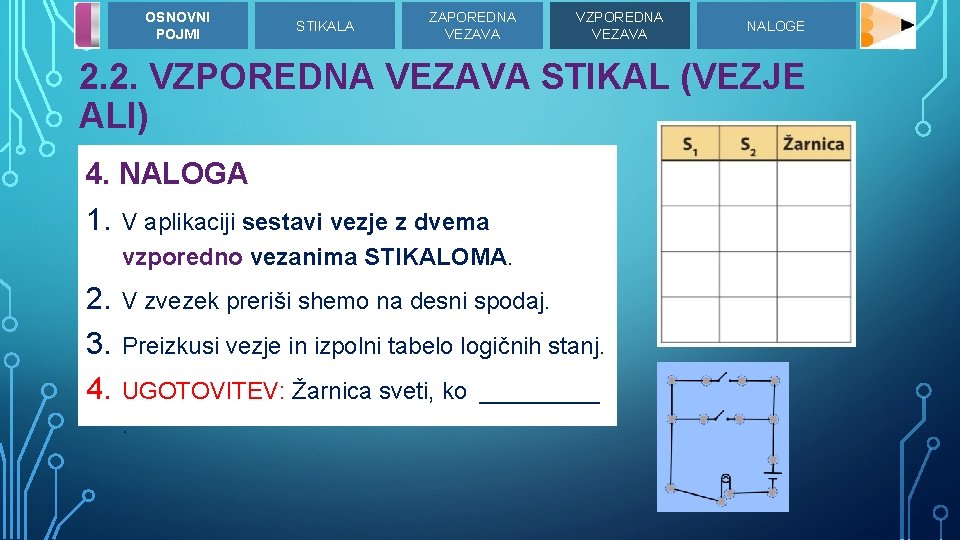

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE 2. 2. VZPOREDNA VEZAVA STIKAL (VEZJE ALI) 4. NALOGA 1. V aplikaciji sestavi vezje z dvema vzporedno vezanima STIKALOMA. 2. 3. 4. V zvezek preriši shemo na desni spodaj. Preizkusi vezje in izpolni tabelo logičnih stanj. UGOTOVITEV: Žarnica sveti, ko _____.

OSNOVNI POJMI 1. NALOGA STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE

OSNOVNI POJMI STIKALA ZAPOREDNA VEZAVA 2. NALOGA Pomagaj si tako, da shemo izdelaš v spletni aplikaciji. https: //phet. colorado. edu/sims/html/circuit -construction-kit-dc-virtuallab/latest/circuit-construction-kit-dc-virtual -lab_sl. html. VZPOREDNA VEZAVA NALOGE

OSNOVNI POJMI 3. NALOGA STIKALA ZAPOREDNA VEZAVA VZPOREDNA VEZAVA NALOGE
