ELEKTR NIKA Telefon und Zentrale Tester ETET 30

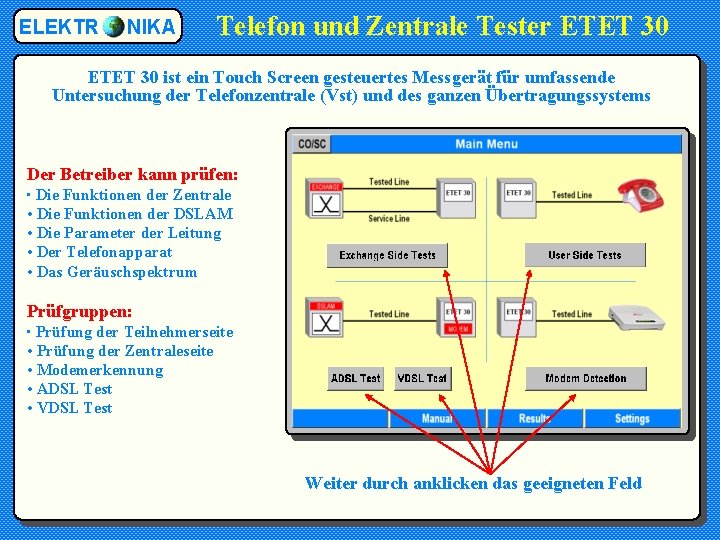

ELEKTR NIKA Telefon und Zentrale Tester ETET 30 ist ein Touch Screen gesteuertes Messgerät für umfassende Untersuchung der Telefonzentrale (Vst) und des ganzen Übertragungssystems Der Betreiber kann prüfen: • Die Funktionen der Zentrale • Die Funktionen der DSLAM • Die Parameter der Leitung • Der Telefonapparat • Das Geräuschspektrum Prüfgruppen: • Prüfung der Teilnehmerseite • Prüfung der Zentraleseite • Modemerkennung • ADSL Test • VDSL Test Weiter durch anklicken das geeigneten Feld

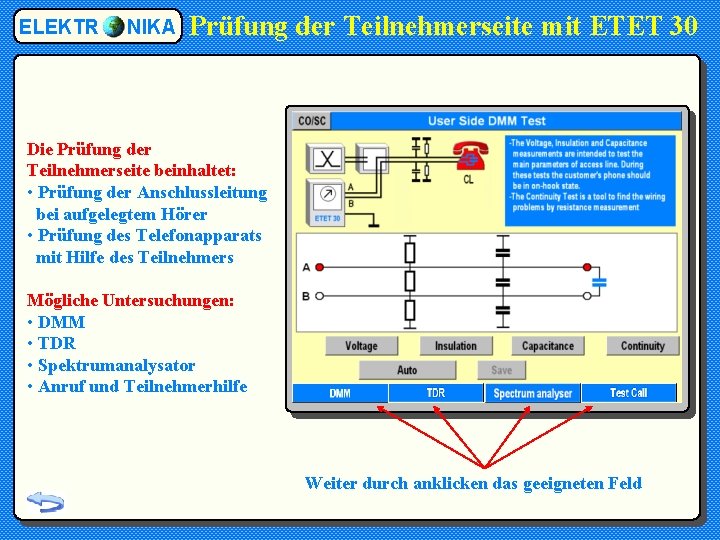

ELEKTR NIKA Prüfung der Teilnehmerseite mit ETET 30 Die Prüfung der Teilnehmerseite beinhaltet: • Prüfung der Anschlussleitung bei aufgelegtem Hörer • Prüfung des Telefonapparats mit Hilfe des Teilnehmers Mögliche Untersuchungen: • DMM • TDR • Spektrumanalysator • Anruf und Teilnehmerhilfe Weiter durch anklicken das geeigneten Feld

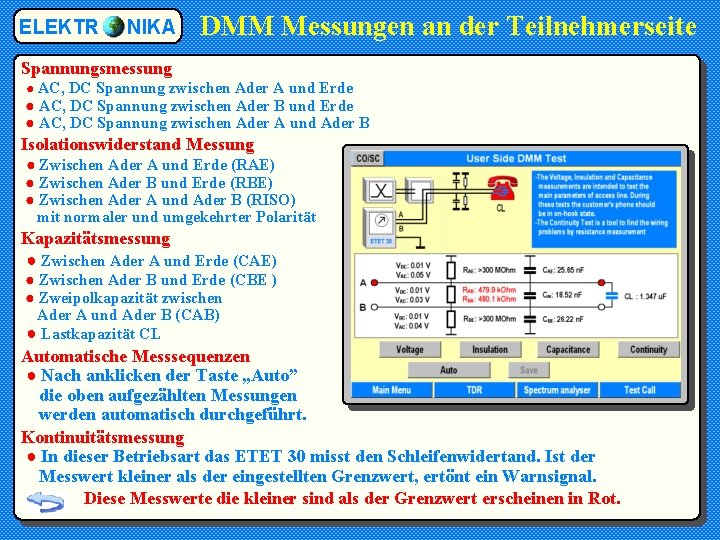

ELEKTR NIKA DMM Messungen an der Teilnehmerseite Spannungsmessung ● AC, DC Spannung zwischen Ader A und Erde ● AC, DC Spannung zwischen Ader B und Erde ● AC, DC Spannung zwischen Ader A und Ader B Isolationswiderstand Messung ● Zwischen Ader A und Erde (RAE) ● Zwischen Ader B und Erde (RBE) ● Zwischen Ader A und Ader B (RISO) mit normaler und umgekehrter Polarität Kapazitätsmessung ● Zwischen Ader A und Erde (CAE) ● Zwischen Ader B und Erde (CBE ) ● Zweipolkapazität zwischen Ader A und Ader B (CAB) ● Lastkapazität CL Automatische Messsequenzen ● Nach anklicken der Taste „Auto” die oben aufgezählten Messungen werden automatisch durchgeführt. Kontinuitätsmessung ● In dieser Betriebsart das ETET 30 misst den Schleifenwidertand. Ist der Messwert kleiner als der eingestellten Grenzwert, ertönt ein Warnsignal. Diese Messwerte die kleiner sind als der Grenzwert erscheinen in Rot.

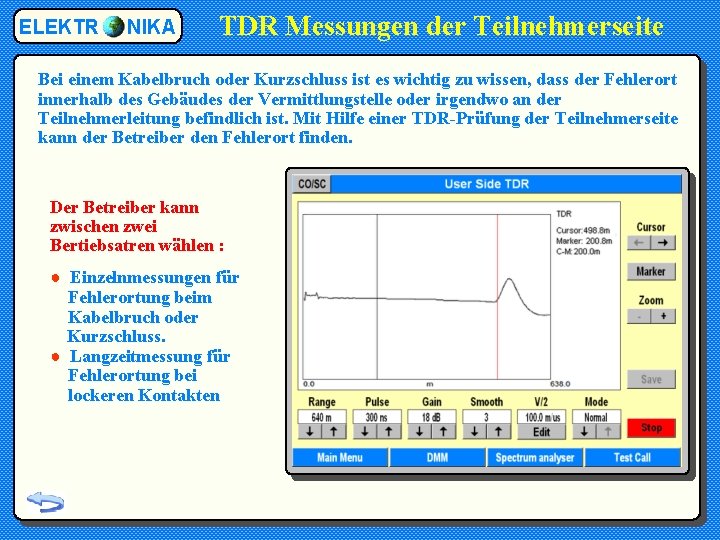

ELEKTR NIKA TDR Messungen der Teilnehmerseite Bei einem Kabelbruch oder Kurzschluss ist es wichtig zu wissen, dass der Fehlerort innerhalb des Gebäudes der Vermittlungstelle oder irgendwo an der Teilnehmerleitung befindlich ist. Mit Hilfe einer TDR-Prüfung der Teilnehmerseite kann der Betreiber den Fehlerort finden. Der Betreiber kann zwischen zwei Bertiebsatren wählen : ● Einzelnmessungen für Fehlerortung beim Kabelbruch oder Kurzschluss. ● Langzeitmessung für Fehlerortung bei lockeren Kontakten

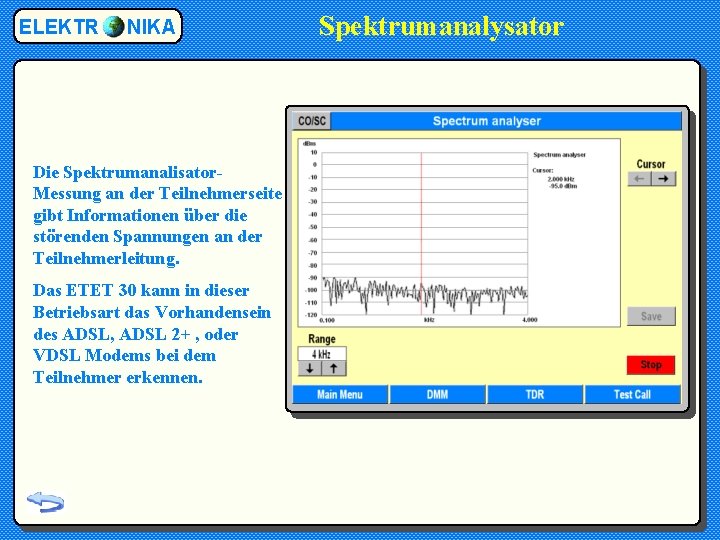

ELEKTR NIKA Die Spektrumanalisator. Messung an der Teilnehmerseite gibt Informationen über die störenden Spannungen an der Teilnehmerleitung. Das ETET 30 kann in dieser Betriebsart das Vorhandensein des ADSL, ADSL 2+ , oder VDSL Modems bei dem Teilnehmer erkennen. Spektrumanalysator

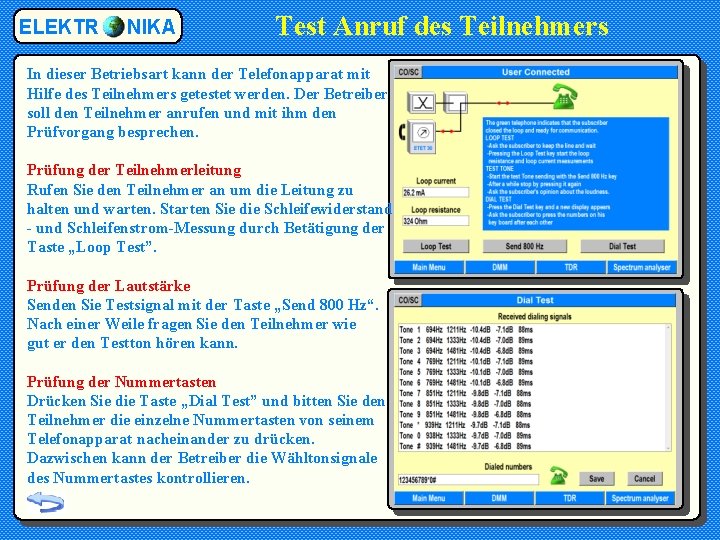

ELEKTR NIKA Test Anruf des Teilnehmers In dieser Betriebsart kann der Telefonapparat mit Hilfe des Teilnehmers getestet werden. Der Betreiber soll den Teilnehmer anrufen und mit ihm den Prüfvorgang besprechen. Prüfung der Teilnehmerleitung Rufen Sie den Teilnehmer an um die Leitung zu halten und warten. Starten Sie die Schleifewiderstand - und Schleifenstrom-Messung durch Betätigung der Taste „Loop Test”. Prüfung der Lautstärke Senden Sie Testsignal mit der Taste „Send 800 Hz“. Nach einer Weile fragen Sie den Teilnehmer wie gut er den Testton hören kann. Prüfung der Nummertasten Drücken Sie die Taste „Dial Test” und bitten Sie den Teilnehmer die einzelne Nummertasten von seinem Telefonapparat nacheinander zu drücken. Dazwischen kann der Betreiber die Wähltonsignale des Nummertastes kontrollieren.

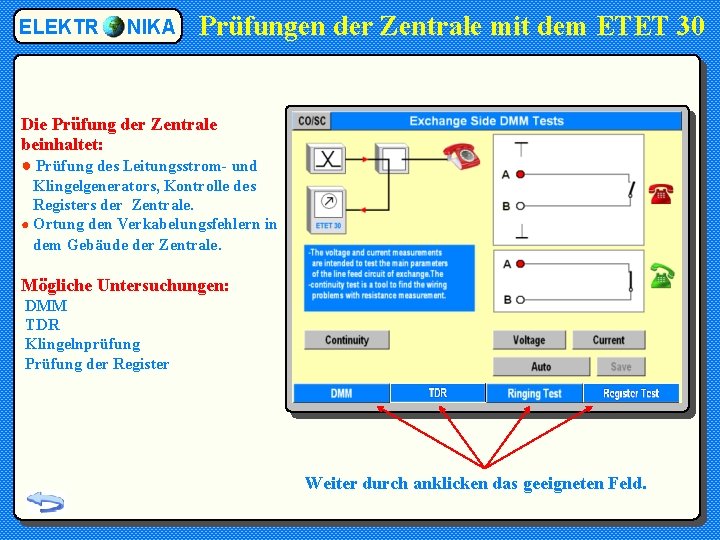

ELEKTR NIKA Prüfungen der Zentrale mit dem ETET 30 Die Prüfung der Zentrale beinhaltet: ● Prüfung des Leitungsstrom- und Klingelgenerators, Kontrolle des Registers der Zentrale. ● Ortung den Verkabelungsfehlern in dem Gebäude der Zentrale. Mögliche Untersuchungen: DMM TDR Klingelnprüfung Prüfung der Register Weiter durch anklicken das geeigneten Feld.

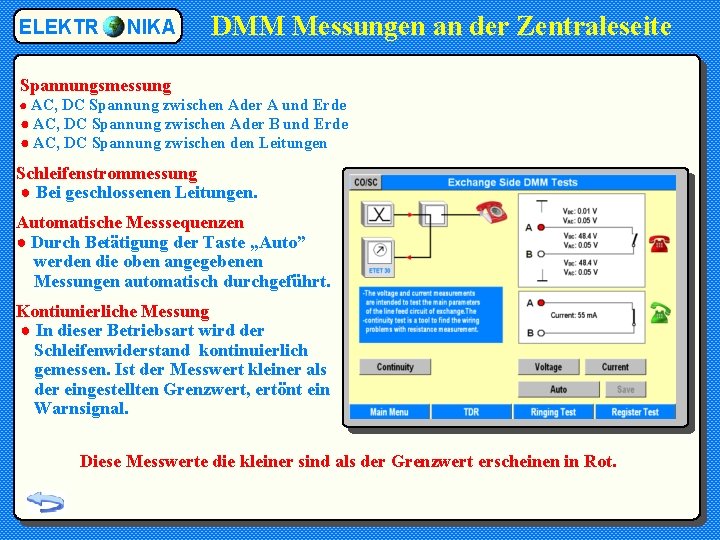

ELEKTR NIKA DMM Messungen an der Zentraleseite Spannungsmessung ● AC, DC Spannung zwischen Ader A und Erde ● AC, DC Spannung zwischen Ader B und Erde ● AC, DC Spannung zwischen den Leitungen Schleifenstrommessung ● Bei geschlossenen Leitungen. Automatische Messsequenzen ● Durch Betätigung der Taste „Auto” werden die oben angegebenen Messungen automatisch durchgeführt. Kontiunierliche Messung ● In dieser Betriebsart wird der Schleifenwiderstand kontinuierlich gemessen. Ist der Messwert kleiner als der eingestellten Grenzwert, ertönt ein Warnsignal. Diese Messwerte die kleiner sind als der Grenzwert erscheinen in Rot.

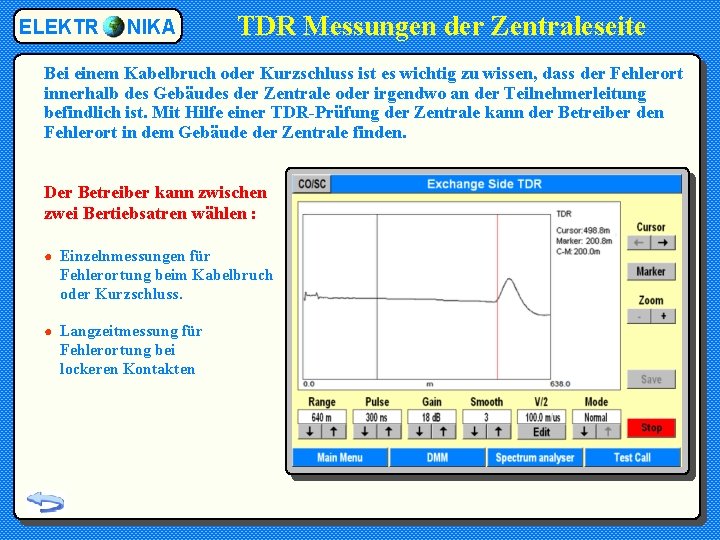

ELEKTR NIKA TDR Messungen der Zentraleseite Bei einem Kabelbruch oder Kurzschluss ist es wichtig zu wissen, dass der Fehlerort innerhalb des Gebäudes der Zentrale oder irgendwo an der Teilnehmerleitung befindlich ist. Mit Hilfe einer TDR-Prüfung der Zentrale kann der Betreiber den Fehlerort in dem Gebäude der Zentrale finden. Der Betreiber kann zwischen zwei Bertiebsatren wählen : ● Einzelnmessungen für Fehlerortung beim Kabelbruch oder Kurzschluss. ● Langzeitmessung für Fehlerortung bei lockeren Kontakten

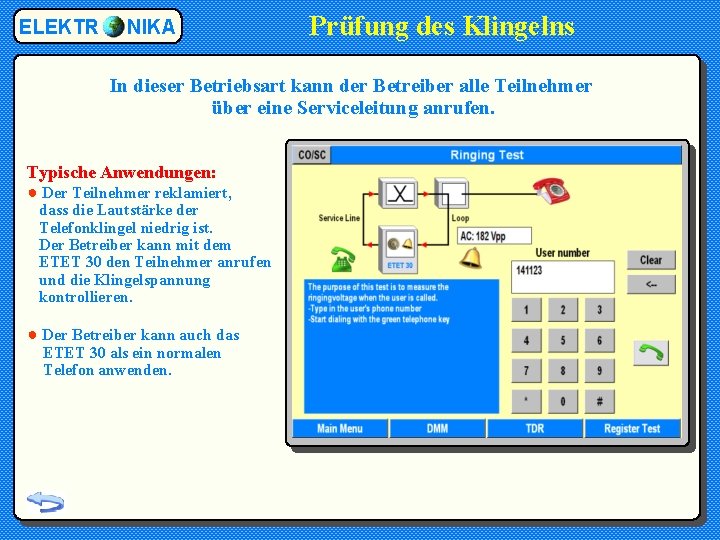

ELEKTR NIKA Prüfung des Klingelns In dieser Betriebsart kann der Betreiber alle Teilnehmer über eine Serviceleitung anrufen. Typische Anwendungen: ● Der Teilnehmer reklamiert, dass die Lautstärke der Telefonklingel niedrig ist. Der Betreiber kann mit dem ETET 30 den Teilnehmer anrufen und die Klingelspannung kontrollieren. ● Der Betreiber kann auch das ETET 30 als ein normalen Telefon anwenden.

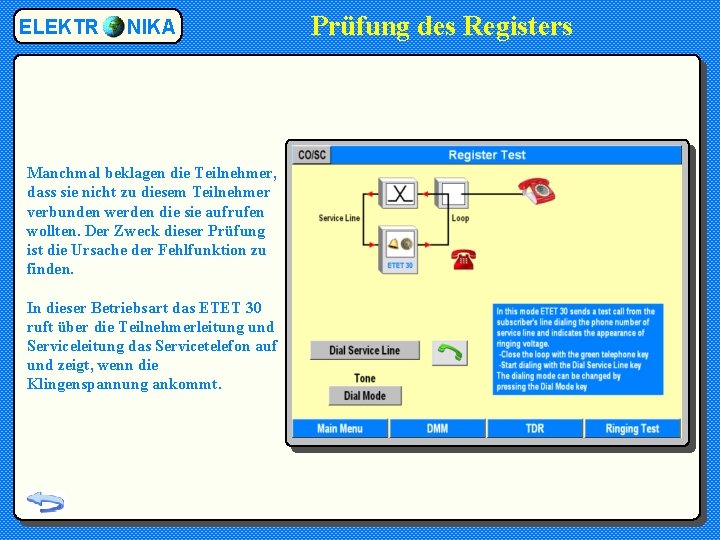

ELEKTR NIKA Manchmal beklagen die Teilnehmer, dass sie nicht zu diesem Teilnehmer verbunden werden die sie aufrufen wollten. Der Zweck dieser Prüfung ist die Ursache der Fehlfunktion zu finden. In dieser Betriebsart das ETET 30 ruft über die Teilnehmerleitung und Serviceleitung das Servicetelefon auf und zeigt, wenn die Klingenspannung ankommt. Prüfung des Registers

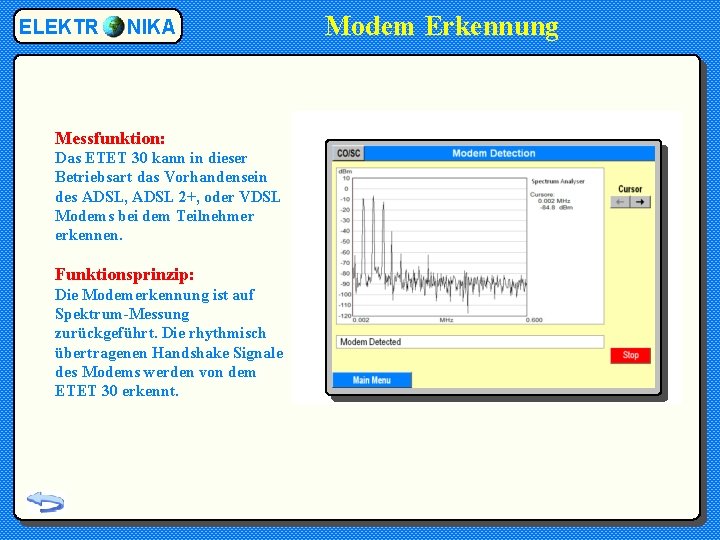

ELEKTR NIKA Messfunktion: Das ETET 30 kann in dieser Betriebsart das Vorhandensein des ADSL, ADSL 2+, oder VDSL Modems bei dem Teilnehmer erkennen. Funktionsprinzip: Die Modemerkennung ist auf Spektrum-Messung zurückgeführt. Die rhythmisch übertragenen Handshake Signale des Modems werden von dem ETET 30 erkennt. Modem Erkennung

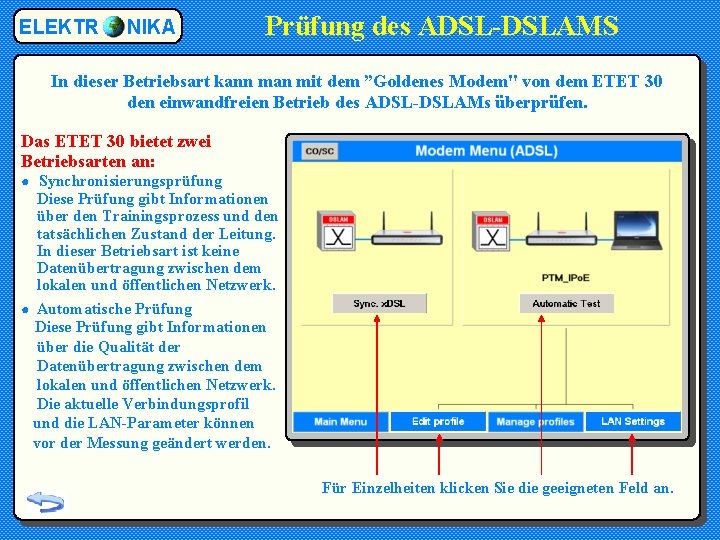

ELEKTR NIKA Prüfung des ADSL-DSLAMS In dieser Betriebsart kann man mit dem ”Goldenes Modem" von dem ETET 30 den einwandfreien Betrieb des ADSL-DSLAMs überprüfen. Das ETET 30 bietet zwei Betriebsarten an: ● Synchronisierungsprüfung Diese Prüfung gibt Informationen über den Trainingsprozess und den tatsächlichen Zustand der Leitung. In dieser Betriebsart ist keine Datenübertragung zwischen dem lokalen und öffentlichen Netzwerk. ● Automatische Prüfung Diese Prüfung gibt Informationen über die Qualität der Datenübertragung zwischen dem lokalen und öffentlichen Netzwerk. Die aktuelle Verbindungsprofil und die LAN-Parameter können vor der Messung geändert werden. Für Einzelheiten klicken Sie die geeigneten Feld an.

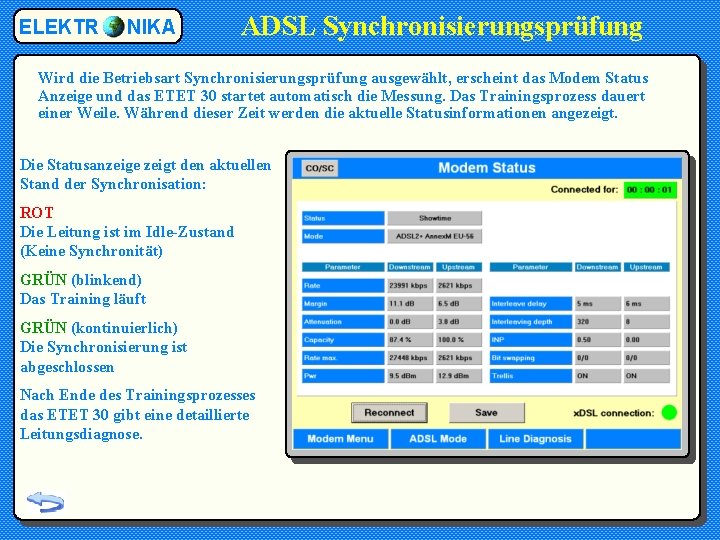

ELEKTR NIKA ADSL Synchronisierungsprüfung Wird die Betriebsart Synchronisierungsprüfung ausgewählt, erscheint das Modem Status Anzeige und das ETET 30 startet automatisch die Messung. Das Trainingsprozess dauert einer Weile. Während dieser Zeit werden die aktuelle Statusinformationen angezeigt. Die Statusanzeige zeigt den aktuellen Stand der Synchronisation: ROT Die Leitung ist im Idle-Zustand (Keine Synchronität) GRÜN (blinkend) Das Training läuft GRÜN (kontinuierlich) Die Synchronisierung ist abgeschlossen Nach Ende des Trainingsprozesses das ETET 30 gibt eine detaillierte Leitungsdiagnose.

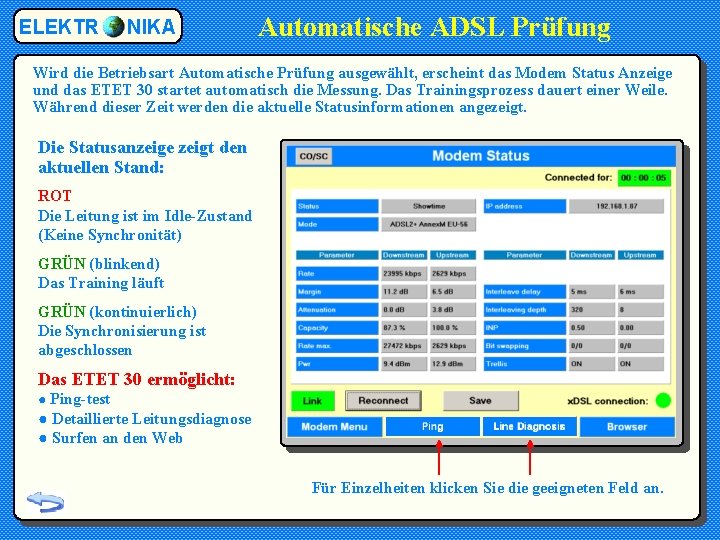

ELEKTR NIKA Automatische ADSL Prüfung Wird die Betriebsart Automatische Prüfung ausgewählt, erscheint das Modem Status Anzeige und das ETET 30 startet automatisch die Messung. Das Trainingsprozess dauert einer Weile. Während dieser Zeit werden die aktuelle Statusinformationen angezeigt. Die Statusanzeige zeigt den aktuellen Stand: ROT Die Leitung ist im Idle-Zustand (Keine Synchronität) GRÜN (blinkend) Das Training läuft GRÜN (kontinuierlich) Die Synchronisierung ist abgeschlossen Das ETET 30 ermöglicht: ● Ping-test ● Detaillierte Leitungsdiagnose ● Surfen an den Web Für Einzelheiten klicken Sie die geeigneten Feld an.

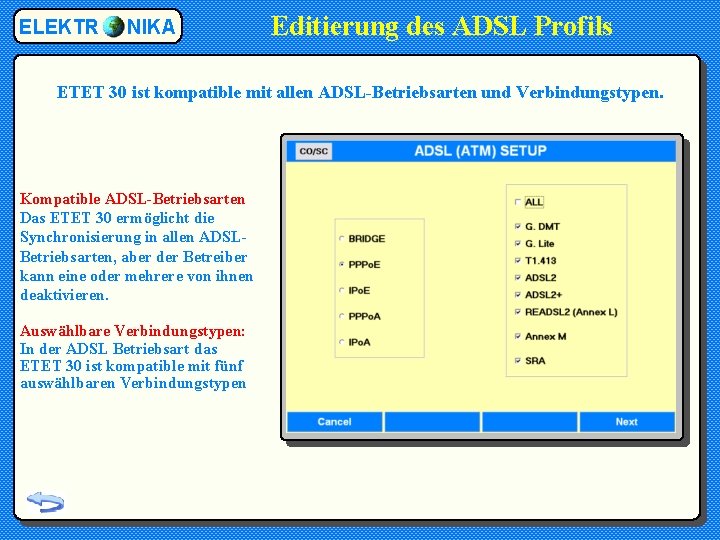

ELEKTR NIKA Editierung des ADSL Profils ETET 30 ist kompatible mit allen ADSL-Betriebsarten und Verbindungstypen. Kompatible ADSL-Betriebsarten Das ETET 30 ermöglicht die Synchronisierung in allen ADSLBetriebsarten, aber der Betreiber kann eine oder mehrere von ihnen deaktivieren. Auswählbare Verbindungstypen: In der ADSL Betriebsart das ETET 30 ist kompatible mit fünf auswählbaren Verbindungstypen

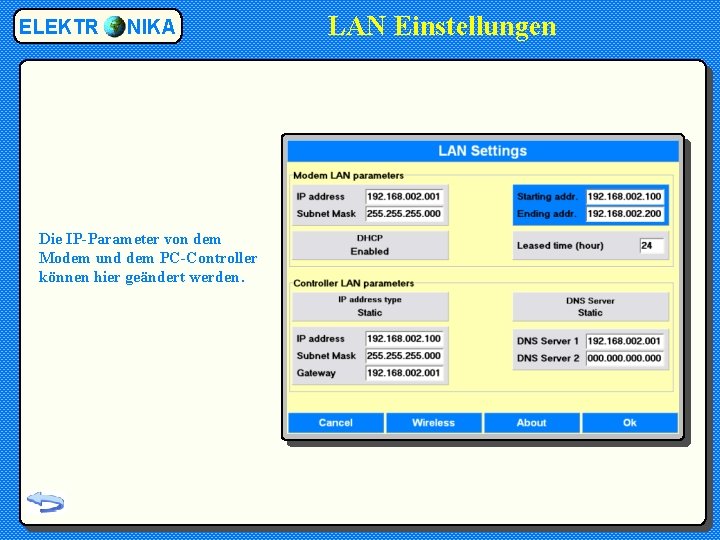

ELEKTR NIKA Die IP-Parameter von dem Modem und dem PC-Controller können hier geändert werden. LAN Einstellungen

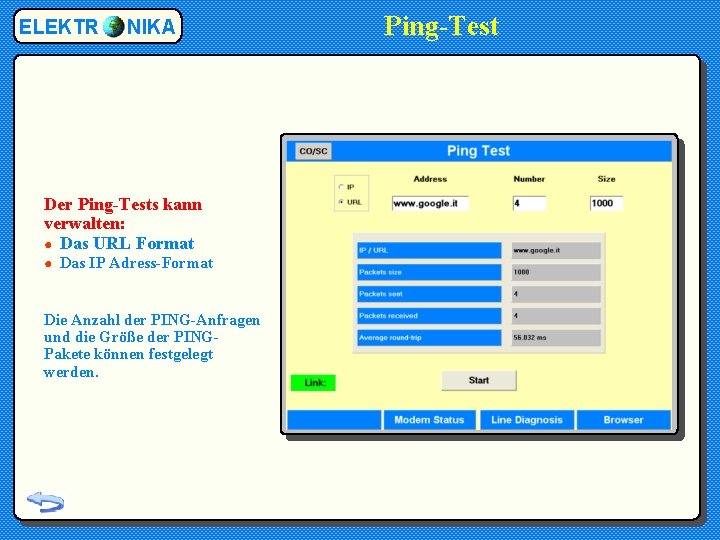

ELEKTR NIKA Der Ping-Tests kann verwalten: ● Das URL Format ● Das IP Adress-Format Die Anzahl der PING-Anfragen und die Größe der PINGPakete können festgelegt werden. Ping-Test

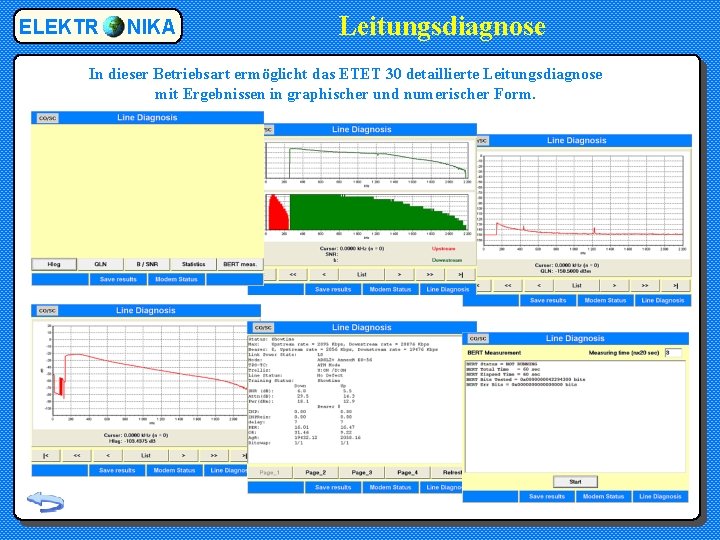

ELEKTR NIKA Leitungsdiagnose In dieser Betriebsart ermöglicht das ETET 30 detaillierte Leitungsdiagnose mit Ergebnissen in graphischer und numerischer Form.

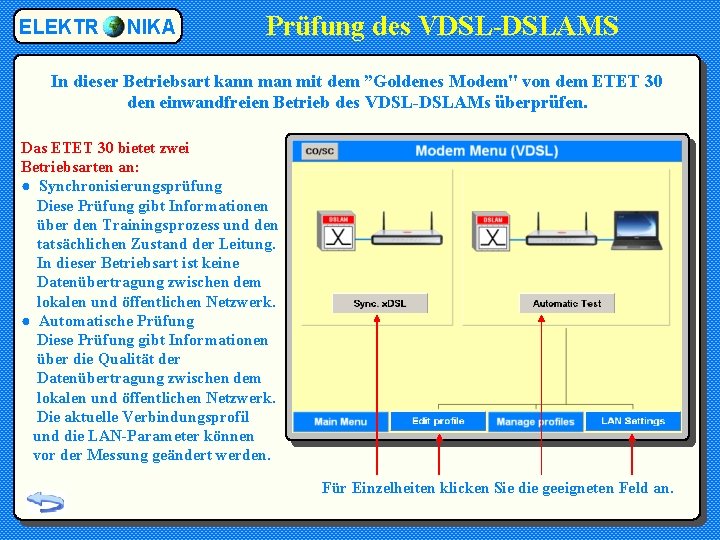

ELEKTR NIKA Prüfung des VDSL-DSLAMS In dieser Betriebsart kann man mit dem ”Goldenes Modem" von dem ETET 30 den einwandfreien Betrieb des VDSL-DSLAMs überprüfen. Das ETET 30 bietet zwei Betriebsarten an: ● Synchronisierungsprüfung Diese Prüfung gibt Informationen über den Trainingsprozess und den tatsächlichen Zustand der Leitung. In dieser Betriebsart ist keine Datenübertragung zwischen dem lokalen und öffentlichen Netzwerk. ● Automatische Prüfung Diese Prüfung gibt Informationen über die Qualität der Datenübertragung zwischen dem lokalen und öffentlichen Netzwerk. Die aktuelle Verbindungsprofil und die LAN-Parameter können vor der Messung geändert werden. Für Einzelheiten klicken Sie die geeigneten Feld an.

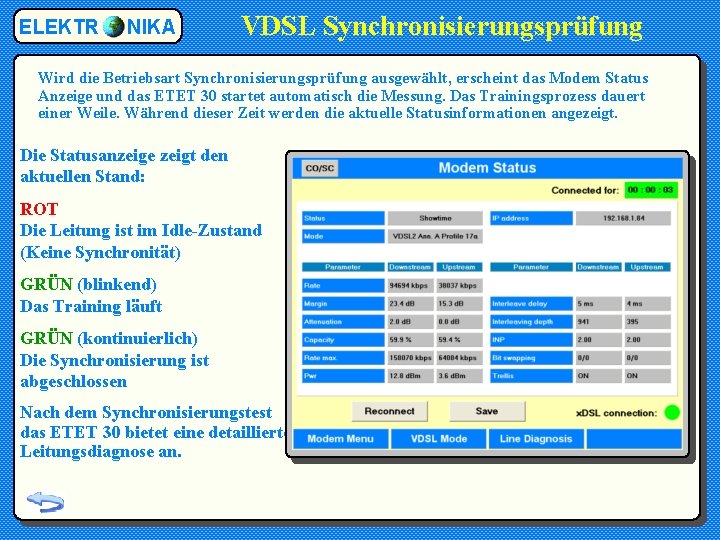

ELEKTR NIKA VDSL Synchronisierungsprüfung Wird die Betriebsart Synchronisierungsprüfung ausgewählt, erscheint das Modem Status Anzeige und das ETET 30 startet automatisch die Messung. Das Trainingsprozess dauert einer Weile. Während dieser Zeit werden die aktuelle Statusinformationen angezeigt. Die Statusanzeige zeigt den aktuellen Stand: ROT Die Leitung ist im Idle-Zustand (Keine Synchronität) GRÜN (blinkend) Das Training läuft GRÜN (kontinuierlich) Die Synchronisierung ist abgeschlossen Nach dem Synchronisierungstest das ETET 30 bietet eine detaillierte Leitungsdiagnose an.

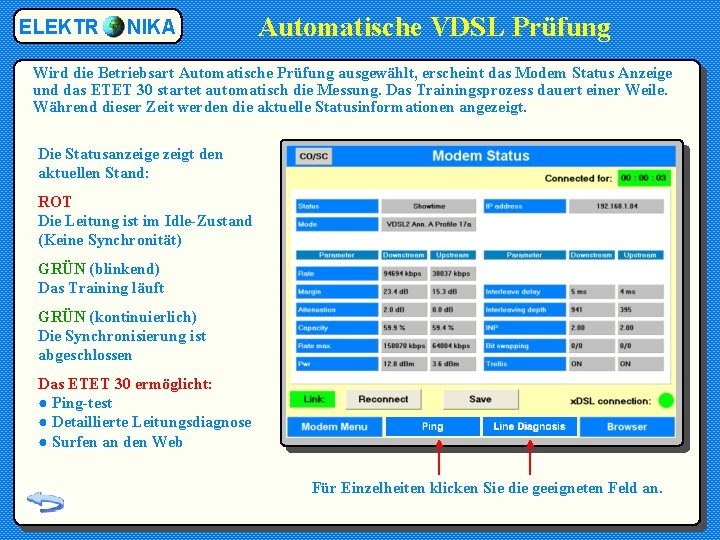

ELEKTR NIKA Automatische VDSL Prüfung Wird die Betriebsart Automatische Prüfung ausgewählt, erscheint das Modem Status Anzeige und das ETET 30 startet automatisch die Messung. Das Trainingsprozess dauert einer Weile. Während dieser Zeit werden die aktuelle Statusinformationen angezeigt. Die Statusanzeige zeigt den aktuellen Stand: ROT Die Leitung ist im Idle-Zustand (Keine Synchronität) GRÜN (blinkend) Das Training läuft GRÜN (kontinuierlich) Die Synchronisierung ist abgeschlossen Das ETET 30 ermöglicht: ● Ping-test ● Detaillierte Leitungsdiagnose ● Surfen an den Web Für Einzelheiten klicken Sie die geeigneten Feld an.

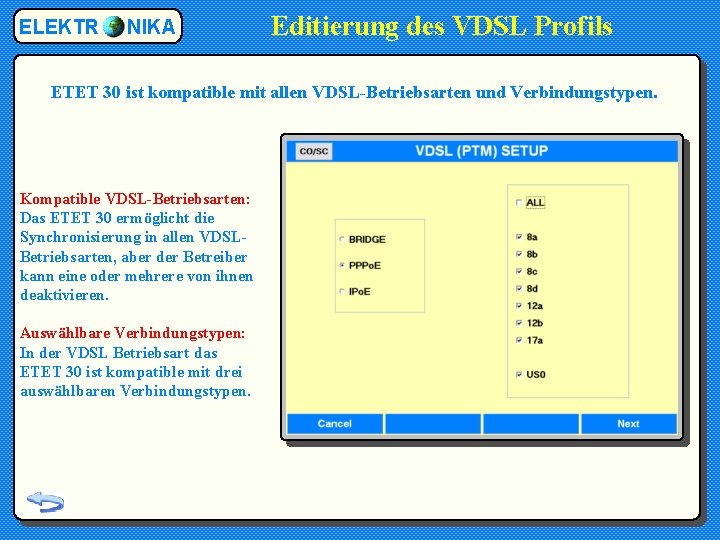

ELEKTR NIKA Editierung des VDSL Profils ETET 30 ist kompatible mit allen VDSL-Betriebsarten und Verbindungstypen. Kompatible VDSL-Betriebsarten: Das ETET 30 ermöglicht die Synchronisierung in allen VDSLBetriebsarten, aber der Betreiber kann eine oder mehrere von ihnen deaktivieren. Auswählbare Verbindungstypen: In der VDSL Betriebsart das ETET 30 ist kompatible mit drei auswählbaren Verbindungstypen.

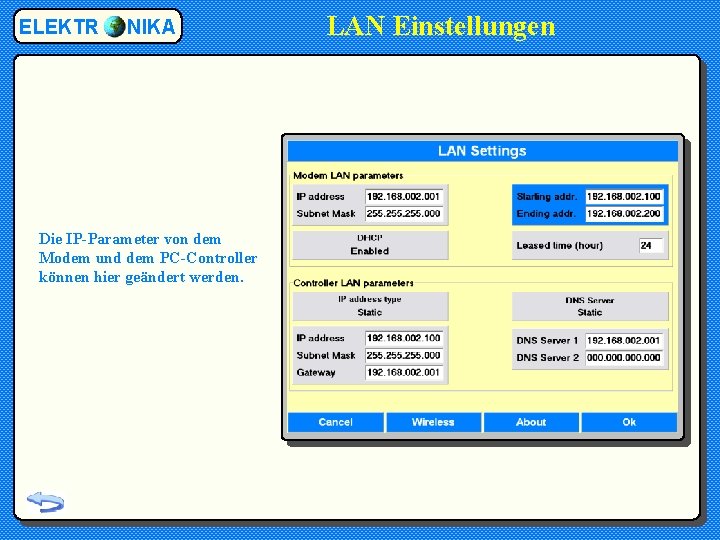

ELEKTR NIKA Die IP-Parameter von dem Modem und dem PC-Controller können hier geändert werden. LAN Einstellungen

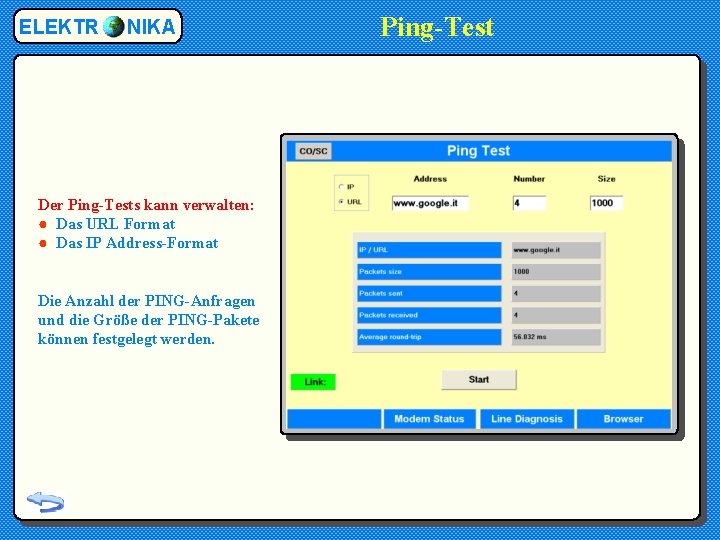

ELEKTR NIKA Der Ping-Tests kann verwalten: ● Das URL Format ● Das IP Address-Format Die Anzahl der PING-Anfragen und die Größe der PING-Pakete können festgelegt werden. Ping-Test

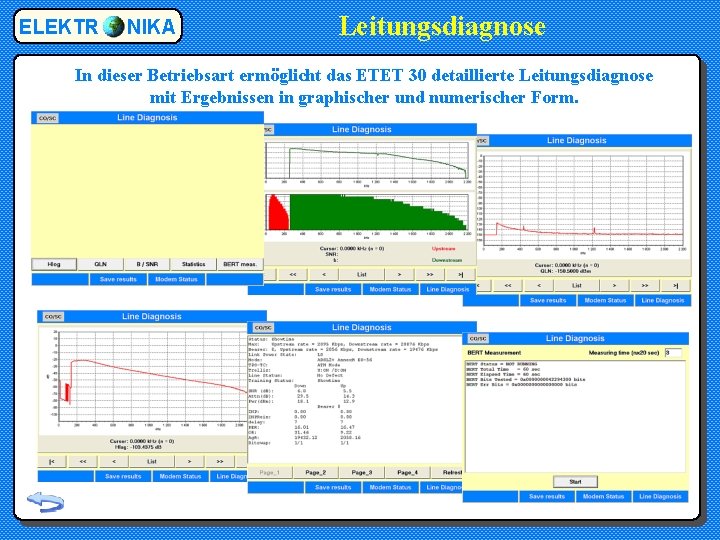

ELEKTR NIKA Leitungsdiagnose In dieser Betriebsart ermöglicht das ETET 30 detaillierte Leitungsdiagnose mit Ergebnissen in graphischer und numerischer Form.
