Elek analizi yaplan bir zeminin elek analiz sonular
Elek analizi yapılan bir zeminin elek analiz sonuçları aşağıdaki çizelgede verilmiştir. Zeminin tane dağılım eğrisini çizerek, Zemine ilişkin; etkili tane çapı, üniformluk katsayısı, eğrilik katsayısı değerlerini hesaplayınız. Zeminin genel özelliği nedir? Açıklayınız 50 37, 5 20 17 10 6, 3 3, 35 1, 18 0, 6 0, 15 0, 063 100 94, 8 92, 5 89, 2 85, 5 74, 5 36, 4 15 9, 2 3, 5 0 D 10=0, 7 mm D 60=5, 2 mm D 30=3, 2 mm Cu=D 60/D 10 = 7, 43 Cc=(D 30 )2 /D 60 x D 10 = 2, 8 Cu > 4 İyi derecelenmiş zemin 1<Cc<3 Sürekli tane bulunduran zemin 100 90 80 70 60 50 40 30 20 10 0 0. 001 0. 1 1 10 100
Elek analizi yapılan bir zeminin No. 4 elekten geçen miktarı %70, No. 200 elekten geçen miktarı ise % 30 , likit limiti 33 ve plastik indeks değeri de 12 olarak bulunmuştur. Zemini Birleştirilmiş Zemin Sınıflandırma Sistemine göre sınıflandırarak özelliğini açıklayınız. No. 200 elekten geçen ≤ %50 olduğundan İri Taneli Zemin No. 4 elekten geçen ≥ % 50 olduğundan Kum No. 200 elekten geçen ≥ % 12 olduğundan kıvam limiti testlerine bakılır. Zemin plastisite kartı A hattı üzerinde olup, PI ≥ % 7 olduğu için SC Zemin Killi kumdur
LL=37, 3 Grafikten elde edilir. PL=(30+20+27)=28, 6 PI=37, 3 -28, 6 = 11, 7 Plastisite kartından OL veya ML Orta derecede sıkışa bilen silt veya organik kil.
Sabit seviyeli bir permeametrede 20 cm yüksekliğinde ve 30 cm alanında bir kum örneği üzerinde permeabilite deneyi yapılmıştır. Kum zeminin tane birim hacim ağırlığı 2, 65 g/cm 3 olup, permeametreye 1000 g kuru zemin konulmuştur. Deney sırasında örnek içinden 300 s’de 1000 cm 3 su geçmiştir. Buna göre; zeminin permeametre katsayısını, zeminin deşarj ve sızıntı hızını bulunuz.

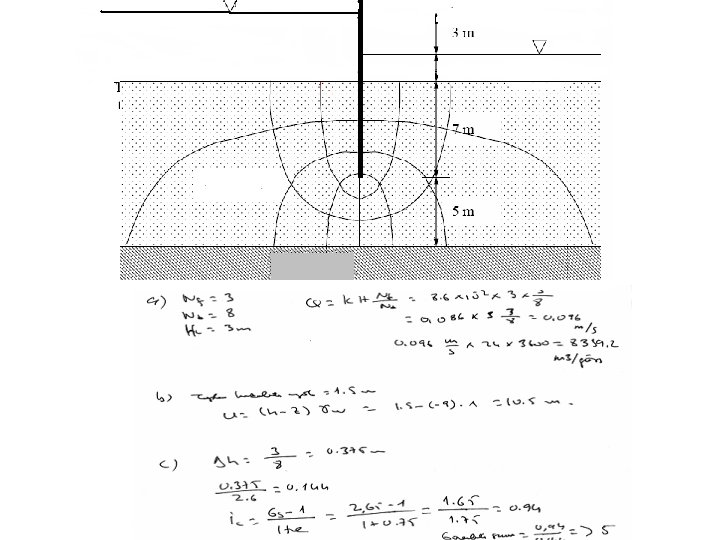

Şekilde görülen 12 m killi kum tabakasının altında sert kil tabakası bulunmaktadır. Bir palplanj perdesi 7 m derinliğe kadar killi kum tabakası içerisine yerleştirilmiştir. Zeminin boşluk oranı 0, 72, tane özgül ağırlığı 2, 65 ve permeabilite katsayısı 0, 000086 cm/s olduğuna göre; a) Zemin içinden sızan su miktarını bulunuz? b) Su basıncını hesaplayınız? c) Kiritk hidrolik eğimi bulunuz?
Şekilde gösterilen beton bağlama için akım ağını oluşturararak, bağlamanın altındaki zeminin permeabilitesi 2. 5 x 10 -5 cm/s olduğuna göre bağlamanın birim uzunluğundan bir günde sızan su miktarını bulunuz
