ELECTROWINNING MANGANESE Created by Veni Verlestari 071436 Teknik
ELECTROWINNING MANGANESE Created by: Veni Verlestari 071436 Teknik Metalurgi
OUTLINE 1. 2. 3. 4. 5. 6. Pendahuluan Flowsheet Proses Elektrowining Mangan Fenomena Aplikasi Referensi
PENDAHULUAN • Bentuk mangan di alam pada umumnya: pyrolusit (Mn. O 2) • Electrowinning Mn proses pemerolehan suatu logam mangan dari larutan kaya hasil leaching dengan menggunakan arus listrik • Kemurnian mangan yang didapat dengan elektrolisis >99, 5 % • Electrowinning mangan lebih sulit dilakukan • Populasi produksi electrolytic manganese di dunia dikuasai South Africa
Produksi Mangan Dunia
Flowsheet Hidro-Elektro Metalurgi REDUKSI BIJIH LEACHING PURIFICATION ELEKTROLISIS PRODUK MANGAN
PROSES ELEKTROWINING MANGAN Elektrolisis mangan + Anoda - Katoda Rx di Katoda Mn 2+ + 2 e- Mn E° = -1, 18 v Rx di Anoda H 2 O e- Mn 2+ e- 1/2 O 2 + 2 H+ + 2 e E° = 1, 23 V Rx. Pada Diafragma Mn. SO 42 - + 2 H+ Mn 2+ H 2 SO 4
Lanjutan… • • • Efisiensi arus = 68% Temperatur = 36 - 38° C Lar. elektrolit Mn. SO 4 p. H = 8, 2 – 8, 8 Katoda = 316 AISI stainless steel rapat arus = 4, 3 - 5, 40 A/dm² • Anoda = silver-lead alloy rapat arus = 9, 70 – 15, 00 A/dm²
FENOMENA M / M 2+ i (b) Metals with Intermediate Reactivity H 2 / H+ 0 + E Gambar Kurva Polarisasi hub. E- i

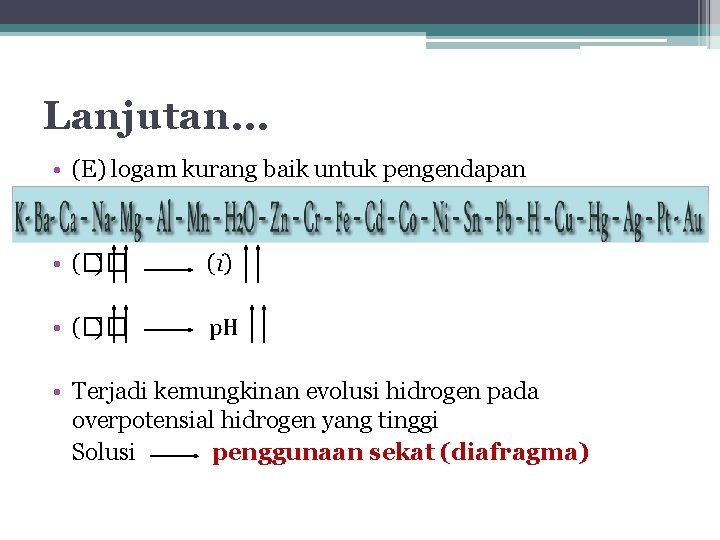

Lanjutan… • (E) logam kurang baik untuk pengendapan • (�� ) (i) • (�� ) p. H • Terjadi kemungkinan evolusi hidrogen pada overpotensial hidrogen yang tinggi Solusi penggunaan sekat (diafragma)
APLIKASI § Pengambilan kembali logam Mangan dari batere § Production of electrolytic manganese metal
Produk Metal Flake Manganese plated containing 5 mg/l nickel
REFERENSI • Habashi, Fathi. Handbook of Extractive Metallury, Volume 4. Hydrometallurgy. • Ray&Ghosh. Principles of Extractive Metallury, 2 nd ed. • Rosenquist. Principles of Extractive Metallury, Mc. Graw Hill Kogakusha Ltd. , Tokyo, 2 nd ed. , 1983. • www. google. comsearch”keyword”
Terima kasih Any question?
