ELECTROMAGNETISMO EN ESTADO SLIDO II Alumnos Buzurro Valeria

ELECTROMAGNETISMO EN ESTADO SÓLIDO II Alumnos: Buzurro, Valeria Capdevila, Facundo Carballo, Martin Malatesta, Carlos Pandullo, Daniela Pellicciaro David

COMPUERTA AND Esta operación se representa con un punto ( • ) o bien omitiendo el operador por ejemplo: a • b = z ab = z Estas operaciones se leen como “a AND b es igual a z” La operación lógica AND significa que z = 1 solo si a = 1 y b = 1, en cualquier otro caso z = 0 (a y b son variables binarias y solo pueden tener un valor de 1 ó 0).

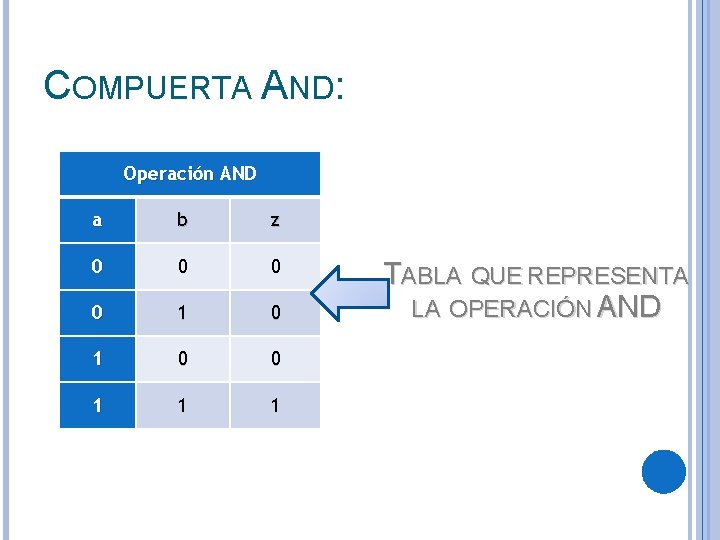

COMPUERTA AND: Operación AND a b z 0 0 1 1 1 TABLA QUE REPRESENTA LA OPERACIÓN AND

COMPUERTA AND: Símbolos Hay tres símbolos de compuertas: el texano (ANSI o "militar") símbolos y la IEC ("europeo" o "rectangular") símbolo, así como el símbolo DIN obsoleto.

CONSTRUCCIÓN DE COMPUERTAS LÓGICAS La construcción de compuertas lógicas se puede realizar utilizando diferentes componentes tales como relevadores, diodos, transistores, etc. A la lógica basada en transistores se denomina: � TTL ("lógica transistor“) A la lógica basada en diodos-transistores se denomina: � DTL (“lógica diodo-transistor”)

CONSTRUCCIÓN DE COMPUERTAS LÓGICAS

TTL ¿Qué es ? Tecnología de construcción de circuitos electrónicos digitales, en los que los elementos de entrada de la red lógica son transistores, así como los elementos de salida del dispositivo Algunas de sus Características: Su tensión de alimentación está comprendida entre los 4, 75 v y los 5, 25 V (normalmente trabaja con 5 V. � Los niveles lógicos vienen definidos por el rango de tensión comprendida entre 0, 0 V y 0, 8 V para el estado L (bajo) y los 2, 4 V y Vcc para el estado H (alto). � Poseen alto consumo de energía motivo por el cual surgieron diferentes versiones � Desventaja: La principal desventaja de los circuitos integrados TTL Standard, es que poseen un alto consumo de potencia.

DTL ¿Qué es ? Es una categoría de circuitos digitales inmediatamente anterior a la lógica transistor-transistor. Recibe ese nombre porque la función de la puerta lógica (p. e. , AND) , la realiza una red de diodos mientras que la función de amplificación es realizada por un transistor. Ventajas: Buena flexibilidad lógica Compatibilidad de niveles lógicos con TTL Baja generación de ruidos Buen fan-out Disipación media de potencia 12 m. W Desventajas: Posee baja velocidad por su alta impedancia de salida a nivel alto entre 30 y 50 ns. Umbrales dependientes de la temperatura en mayor grado que en otras familias. Alta impedancia de salida a nivel alto y en consecuencia baja inmunidad al ruido.

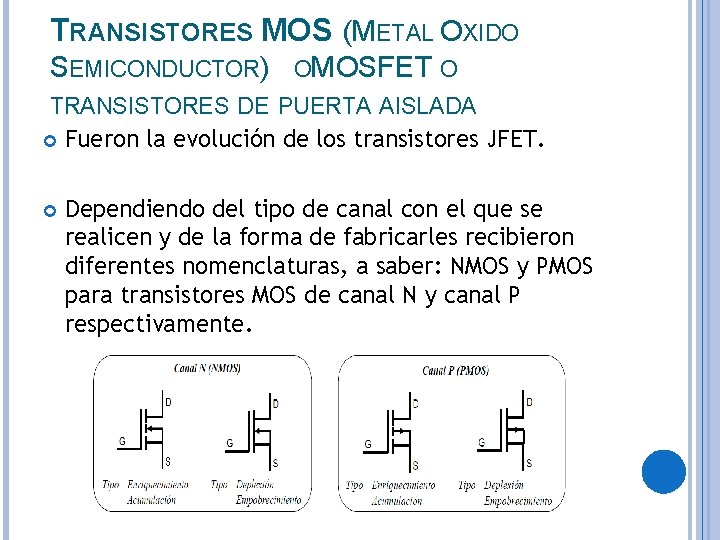

TRANSISTORES MOS (METAL OXIDO SEMICONDUCTOR) OMOSFET O TRANSISTORES DE PUERTA AISLADA Fueron la evolución de los transistores JFET. Dependiendo del tipo de canal con el que se realicen y de la forma de fabricarles recibieron diferentes nomenclaturas, a saber: NMOS y PMOS para transistores MOS de canal N y canal P respectivamente.
