ELECTROENCPHALOGRA PHIE Acquisition EEG Normal Docteur Mahmoud BOUDARENE
![ELECTROENCÉPHALOGRA PHIE Acquisition - EEG Normal Docteur Mahmoud BOUDARENE Psychiatre Docteur en Sciences Biomédicales ELECTROENCÉPHALOGRA PHIE Acquisition - EEG Normal Docteur Mahmoud BOUDARENE Psychiatre Docteur en Sciences Biomédicales](https://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-1.jpg)
ELECTROENCÉPHALOGRA PHIE Acquisition - EEG Normal Docteur Mahmoud BOUDARENE Psychiatre Docteur en Sciences Biomédicales dr. mboudarene@gmail. com www. docteurboudarene. unblog. fr
![EEG = technique électrophysiologique qui permet d’enregistrer sur le les activités électriques cérébrales. DDP EEG = technique électrophysiologique qui permet d’enregistrer sur le les activités électriques cérébrales. DDP](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-2.jpg)
EEG = technique électrophysiologique qui permet d’enregistrer sur le les activités électriques cérébrales. DDP recueillie d’origine essentiellement corticale Signaux électriques (DDP) modifiés par les enveloppes méningé Osseuses et cutanées 1 – tenir compte de la résistance de la couche cornée : dégraisser la peau pour une bonne conduction (abraser le couche cornée-pâte adéquate) 2 – Solution salée ou gel conducteur
![Pour interpréter un EEG Il faut connaître 1 - la réalisation technique 2 - Pour interpréter un EEG Il faut connaître 1 - la réalisation technique 2 -](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-3.jpg)
Pour interpréter un EEG Il faut connaître 1 - la réalisation technique 2 - la définition des grapho-éléments 3 - les principaux signes d’EEG normaux en fonction de l’âge 4 - les réponses physiologiques en fonction des différentes stimulations 5 - les grapho-éléments anormaux 6 - l’histoire du malade L’interprétation d’un EEG ne peut se faire en dehors de l’histoire clinique
![Le matériel 1 – Les électrodes * de potentiel stable et impolarisable - inattaquable Le matériel 1 – Les électrodes * de potentiel stable et impolarisable - inattaquable](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-4.jpg)
Le matériel 1 – Les électrodes * de potentiel stable et impolarisable - inattaquable par le courant électrique - résistance assez faible * électrodes tampons (argent chloruré avec tampon) * électrodes cupules (argent chloruré ) * électrodes aiguilles Aucun capteur n’est idéal
![Le matériel 2 – L’appareil EEG Boite têtière reliée par les cordons des électrodes Le matériel 2 – L’appareil EEG Boite têtière reliée par les cordons des électrodes](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-5.jpg)
Le matériel 2 – L’appareil EEG Boite têtière reliée par les cordons des électrodes Panneau d’électrodes relié au circuit des montages pré-établis Amplificateurs Action sur le signal enregistré * Gain = taux d’amplification du signal (DDP) * Filtre = hautes et basses fréquence * centrage (étalonnage) = réglage de la ligne de base * Bloc galvanomètre (actionne les plumes) * entrainement du papier (moteur à vitesse constante) * EEG alimenté par un courant continu Aujourd’hui EEG numérisé
![Le sujet - Au repos, détendu, les yeux fermés - Pratiquer ouverture et fermeture Le sujet - Au repos, détendu, les yeux fermés - Pratiquer ouverture et fermeture](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-6.jpg)
Le sujet - Au repos, détendu, les yeux fermés - Pratiquer ouverture et fermeture des yeux - Une ou deux épreuves d’HPN d’une durée de trois minutes chacu - Pratiquer une stimulation lumineuse intermittente (SLI) - Durée de l’EEG au moins 20 minutes Chez l’enfant (avant trois ans) : indispensable d’obtenir un sommeil, si possible s Chez le nouveau né : obtenir un cycle de sommeil complet

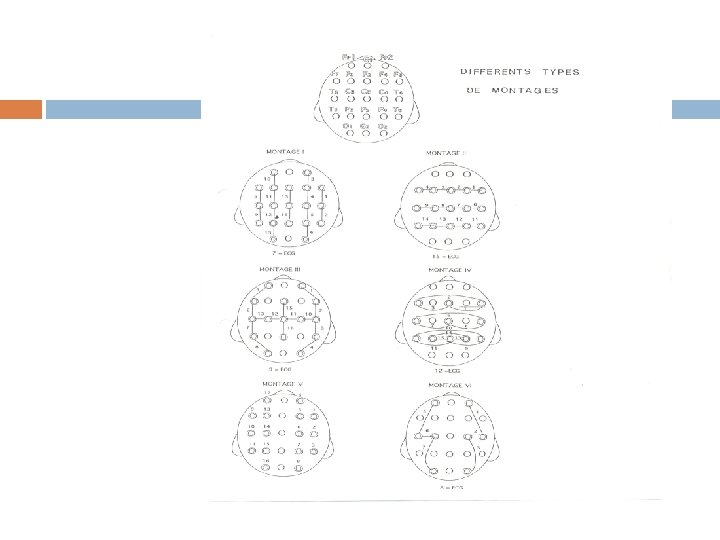

![Montage 1 - Nombre d’électrodes variable * selon l’âge du patient 8 électrodes chez Montage 1 - Nombre d’électrodes variable * selon l’âge du patient 8 électrodes chez](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-7.jpg)
Montage 1 - Nombre d’électrodes variable * selon l’âge du patient 8 électrodes chez le prématuré jusqu’à 30 chez l’adulte * selon l’état clinique 8 à 10 électrodes chez le patient en réanimation 2 - Enregistrement bipolaire ou référentiel 3 - Montages utilisés variables selon les laboratoires * longitudinal : exploration du cerveau d’avant en arrière * transversal : exploration de droite à gauche et d’avant en arrière * triangulaire, etc. toutes les combinaisons peuvent être réalisées
![Système international 10 -20 de Jaspers Système international 10 -20 de Jaspers](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-8.jpg)
Système international 10 -20 de Jaspers
![](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-9.jpg)
![REMARQUE IMPORTANTE Il est indispensable, lorsqu’on interprète un EEG, de se référer au montage REMARQUE IMPORTANTE Il est indispensable, lorsqu’on interprète un EEG, de se référer au montage](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-10.jpg)
REMARQUE IMPORTANTE Il est indispensable, lorsqu’on interprète un EEG, de se référer au montage uti et de comparer entre eux les différents montages, pour préciser éventuelleme une asymétrie ou localiser un foyer de grapho-éléments anormaux.
![Les activités EEG Les activités EEG](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-11.jpg)
Les activités EEG
![Les activités EEG a - activité delta c - alpha b - thêta d Les activités EEG a - activité delta c - alpha b - thêta d](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-12.jpg)
Les activités EEG a - activité delta c - alpha b - thêta d - activité bêta e - réaction d’arrêt visuel
![Les activités EEG 18 Hz 10 Hz 5 -6 Hz 2 Hz Les activités EEG 18 Hz 10 Hz 5 -6 Hz 2 Hz](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-13.jpg)
Les activités EEG 18 Hz 10 Hz 5 -6 Hz 2 Hz
![Les activités EEG alpha thêta Monomorphe delta Régulier Irrégulier ou mixte polymorphe mu Les activités EEG alpha thêta Monomorphe delta Régulier Irrégulier ou mixte polymorphe mu](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-14.jpg)
Les activités EEG alpha thêta Monomorphe delta Régulier Irrégulier ou mixte polymorphe mu
![Le tracé normal dépend de l’âge du sujet on ne peut pas interpréter de Le tracé normal dépend de l’âge du sujet on ne peut pas interpréter de](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-15.jpg)
Le tracé normal dépend de l’âge du sujet on ne peut pas interpréter de la même façon le tracé d’un prématuré d’un enfant de huit ans, d’un adulte jeune ou encore d’un adulte âgé
![Chez le prématuré Électroencéphalographiste entrainé +++ - Maturation identique in utéro ou ex utéro Chez le prématuré Électroencéphalographiste entrainé +++ - Maturation identique in utéro ou ex utéro](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-16.jpg)
Chez le prématuré Électroencéphalographiste entrainé +++ - Maturation identique in utéro ou ex utéro – tenir compte de l’âge gestation Exple: même tracé pour le prématuré de 28 semaines âgé de 8 semaines et le prématuré de 36 se Correction à faire jusqu’à 6 mois d’âge légal - La détermination de l’âge gestationnel peut être faite à 15 jours près sur l’E
![Tracé du nouveau né à terme Beaucoup mieux connu mais reste d’interprétation délicate Importance Tracé du nouveau né à terme Beaucoup mieux connu mais reste d’interprétation délicate Importance](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-17.jpg)
Tracé du nouveau né à terme Beaucoup mieux connu mais reste d’interprétation délicate Importance d’obtenir un sommeil prolongé Pronostic sur l’organisation du sommeil A partir d’un mois et jusqu’à l’âge adulte l’EEG va se modifier Plusieurs étapes de maturation
![Etapes de maturation 1 - Entre 6 et 8 semaines : apparition de spindles Etapes de maturation 1 - Entre 6 et 8 semaines : apparition de spindles](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-18.jpg)
Etapes de maturation 1 - Entre 6 et 8 semaines : apparition de spindles au cours du sommeil lent 2 - A trois mois : rythme de base occipital et réaction d’arrêt visuel 3 - A six mois : pointes vertex au cours du sommeil lent 4 - Entre 8 mois et 3 ans : hypersynchronie d’endormissement entre la veille e sommeil lent 5 - A trois ans : rythme de base 7 à 8 Hz 6 - Chez l’adulte : rythme alpha présent dans les régions occipitales et réaction visuel
![L’EEG de veille chez l’adulte normal 1 – rythme alpha occipital de 8 à L’EEG de veille chez l’adulte normal 1 – rythme alpha occipital de 8 à](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-19.jpg)
L’EEG de veille chez l’adulte normal 1 – rythme alpha occipital de 8 à 13 Hz 2 – amplitude 50 à 100µV 3 – symétrique 4 – s’efface à l’ouverture des yeux (réaction d’arrêt visuel) 5 – rythme béta de prédominance antérieure, de faible amplitude et accentué par l’ouverture des yeux Remarque L’absence de rythme alpha peut être lié à l’anxiété, il réapparait lors de l’
![EEG Adulte normal M u Réaction d’arrêt visuel – noter les artéfacts oculaires EEG Adulte normal M u Réaction d’arrêt visuel – noter les artéfacts oculaires](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-20.jpg)
EEG Adulte normal M u Réaction d’arrêt visuel – noter les artéfacts oculaires
![Activités physiologiques Rythme thêta en arceau postérieur Noter les artéfacts oculaires à l’ouverture des Activités physiologiques Rythme thêta en arceau postérieur Noter les artéfacts oculaires à l’ouverture des](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-21.jpg)
Activités physiologiques Rythme thêta en arceau postérieur Noter les artéfacts oculaires à l’ouverture des yeux
![Ondes Pi occipitales Ondes Pi occipitales](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-22.jpg)
Ondes Pi occipitales
![Activités physiologiques paroxystiques inhabituelles a - pointe en opposition de phase temporale droite b Activités physiologiques paroxystiques inhabituelles a - pointe en opposition de phase temporale droite b](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-23.jpg)
Activités physiologiques paroxystiques inhabituelles a - pointe en opposition de phase temporale droite b - pointe onde fantôme (4 c/s) à l’endormissement c - réaction photo-myoclonique frontale polaire (SLI) d - décharge rythmique temporo-occipitale droites (sujet non épileptique)
![Les stimulations 1 – hyperpnée 2 – La stimulation lumineuse intermittente Les stimulations 1 – hyperpnée 2 – La stimulation lumineuse intermittente](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-24.jpg)
Les stimulations 1 – hyperpnée 2 – La stimulation lumineuse intermittente
![L’hyperpnée Faire respirer de façon lente et ample Durée trois minutes au minimum Deux L’hyperpnée Faire respirer de façon lente et ample Durée trois minutes au minimum Deux](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-25.jpg)
L’hyperpnée Faire respirer de façon lente et ample Durée trois minutes au minimum Deux fois durant l’enregistrement Surtout chez l’enfant dès qu’il est en âge de la réaliser Chez l’adulte si son état de conscience le permet
![1 - EEG modifié par l’HPN chez l’enfant jusque 10 ans Ralentissement du tracé 1 - EEG modifié par l’HPN chez l’enfant jusque 10 ans Ralentissement du tracé](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-26.jpg)
1 - EEG modifié par l’HPN chez l’enfant jusque 10 ans Ralentissement du tracé de fond et apparition d’activités lentes delta, 3 à 4 H généralisées, diffuses ou à prédominance antérieure ou postérieure Des anomalies plus spécifiques telles que les absences Petit mal peuvent êt déclenchées par l’HPN. Crise clinique (absence) possible, parfois plusieurs durant l’épreuve 2 - Chez l’adulte, une modification du tracé à l’HPN peut être pathologique Si elle existe, elle n’a aucune spécificité
![Petit mal absence survenant à l’hyperpnée Pointes ondes généralisées à 3 c/s – durée Petit mal absence survenant à l’hyperpnée Pointes ondes généralisées à 3 c/s – durée](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-27.jpg)
Petit mal absence survenant à l’hyperpnée Pointes ondes généralisées à 3 c/s – durée 16 sec
![La stimulation lumineuse intermittente (SLI) Intérêt dans l’épilepsie photosensible 5% environ des épilepsies Crises La stimulation lumineuse intermittente (SLI) Intérêt dans l’épilepsie photosensible 5% environ des épilepsies Crises](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-28.jpg)
La stimulation lumineuse intermittente (SLI) Intérêt dans l’épilepsie photosensible 5% environ des épilepsies Crises photo induites SLI = une des techniques d’activation les plus utilisées pour induire des anoma (stroboscope mais aussi écran de télé ou patterns géométriques)
![1 - Protocole variable d’un laboratoire à un autre mais intensité et durée des 1 - Protocole variable d’un laboratoire à un autre mais intensité et durée des](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-29.jpg)
1 - Protocole variable d’un laboratoire à un autre mais intensité et durée des flashs Constantes avec une fréquence allant de 1 à 60 hertz 2 - Fréquences de stimulation de 2 - 6 - 8 - 10 - 13 - 15 - 18 - 20 - 23 - 25 - 30 - 40 - 50 et 60 Pendant 4 sec Yeux fermés et yeux ouverts 10 sec séparent deux trains de stimulations
![- Dès qu’une décharge épileptique apparaît (P, PO, PPO) pour le seuil inférieur la - Dès qu’une décharge épileptique apparaît (P, PO, PPO) pour le seuil inférieur la](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-30.jpg)
- Dès qu’une décharge épileptique apparaît (P, PO, PPO) pour le seuil inférieur la stimulation est interrompue. - Ne pas essayer d’obtenir une crise clinique - Décharge électrique généralement obtenue à 15 Hz environ Les fréquences supérieures ne sont pas testées si le protocole se fait dans un ord Le même procédé est appliqué pour les fréquences supérieures. La stimulation dé les fréquences élevées et se faisant dans un ordre décroissant.
![Réponse photo paroxystique (SLI) Crise myoclonique déclenchée par la SLI Réponse photo paroxystique (SLI) Crise myoclonique déclenchée par la SLI](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-31.jpg)
Réponse photo paroxystique (SLI) Crise myoclonique déclenchée par la SLI
![Pointes et poly pointes ondes à la SLI Epilepsie myoclonique chez un adolescent – Pointes et poly pointes ondes à la SLI Epilepsie myoclonique chez un adolescent –](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-32.jpg)
Pointes et poly pointes ondes à la SLI Epilepsie myoclonique chez un adolescent – myoclonies déclenchées par la SLI
![Ondes lambda disparaissant à la SLI Ondes lambda disparaissant à la SLI](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-33.jpg)
Ondes lambda disparaissant à la SLI
![Une réponse photo paroxystique ne dépassant pas la durée de la stimulation est sa Une réponse photo paroxystique ne dépassant pas la durée de la stimulation est sa](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-34.jpg)
Une réponse photo paroxystique ne dépassant pas la durée de la stimulation est sa pathologique Plus de 90% des sujets présentant une post-décharge dépassant la durée de la stim encore présentant des manifestations cliniques = valeur pathologique Epilepsie photosensible pure Toutes les crises sont induites par la SLI (télé, reflets du soleil, néons, escaliers mécan Crises observées : tonico cloniques (84%), absences (6%), myoclonies (1, 5%) et partielles (2, 5%).
![Photosensibilité = marqueur génétique de l’épilepsie ? - Réaction à la SLI diminue progressivement Photosensibilité = marqueur génétique de l’épilepsie ? - Réaction à la SLI diminue progressivement](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-35.jpg)
Photosensibilité = marqueur génétique de l’épilepsie ? - Réaction à la SLI diminue progressivement à partir de 20 ans - Disparaissent complètement avec le vieillissement. - Photosensibilité rare après 50 ans
![SLI = méthode simple et fiable Divers protocoles peuvent être utilisés en pratique quotidienne SLI = méthode simple et fiable Divers protocoles peuvent être utilisés en pratique quotidienne](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-36.jpg)
SLI = méthode simple et fiable Divers protocoles peuvent être utilisés en pratique quotidienne pour dépister et quantifier la photosensibilité sans risque et sans recours à du m sophistiqué
![EEG et Psychiatrie Intérêt de l’EEG dans les troubles psychiatriques en relation avec l’organicité. EEG et Psychiatrie Intérêt de l’EEG dans les troubles psychiatriques en relation avec l’organicité.](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-37.jpg)
EEG et Psychiatrie Intérêt de l’EEG dans les troubles psychiatriques en relation avec l’organicité. Troubles du comportement aigus ou subaigus 1 - Agitation aigüe avec troubles de la conscience (allure confusionnelle) * épilepsie psychomotrice (primaire ou secondaire - tumeur) * état de mal psychomoteur *encéphalites (herpétique? ) 2 - Troubles de la conscience subaigus avec ou sans troubles du comportement *encéphalopathies métaboliques (hépatique/rénale) *certaines démences (Creutzfeld Jacob) * tumeurs (imagerie cérébrale) Peudu oucerveau pas d’intérêt en psychopathologie pure
![Conclusion EEG = examen facile à réaliser Reproductible Compte rendu immédiat Résultats dynamiques qui Conclusion EEG = examen facile à réaliser Reproductible Compte rendu immédiat Résultats dynamiques qui](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-38.jpg)
Conclusion EEG = examen facile à réaliser Reproductible Compte rendu immédiat Résultats dynamiques qui complètent les données cliniques et Radiologiqu Son interprétation doit être rigoureuse Tenir compte des données cliniques et paracliniques
![Il importe absolument de 1 - de connaitre la technique utilisée et de savoir Il importe absolument de 1 - de connaitre la technique utilisée et de savoir](http://slidetodoc.com/presentation_image_h/86ae1d1b7f1979beda600e564bbefe44/image-39.jpg)
Il importe absolument de 1 - de connaitre la technique utilisée et de savoir reconnaitre les artéfacts 2 - de connaitre la variabilité individuelle à tout âge 3 - de savoir que des anomalies peuvent être rencontrées chez des sujets ind de toute atteinte du SNC 4 - de savoir qu’un tracé normal n’exclut jamais totalement un diagnostic * dans le cas de certaines tumeurs cérébrales muettes (fosse cérébra * dans l’épilepsie 5 - de ne jamais traiter un tracé notamment en épileptologie. traiter la crise et non faire disparaitre les anomalies EEG Source Plouin: revue du praticien
