Electrodinmica Clasica Seminario sobre componentes en guas COMPONENTES

Electrodinámica Clasica. Seminario sobre componentes en guías COMPONENTES Ø Cargas adaptadas, iris y postes Ø Aisladores Ø Desfasadores Ø Divisores /T mágica Ø Acopladores direccionales Jose Miguel Miranda. Dpto. Física Aplicada III

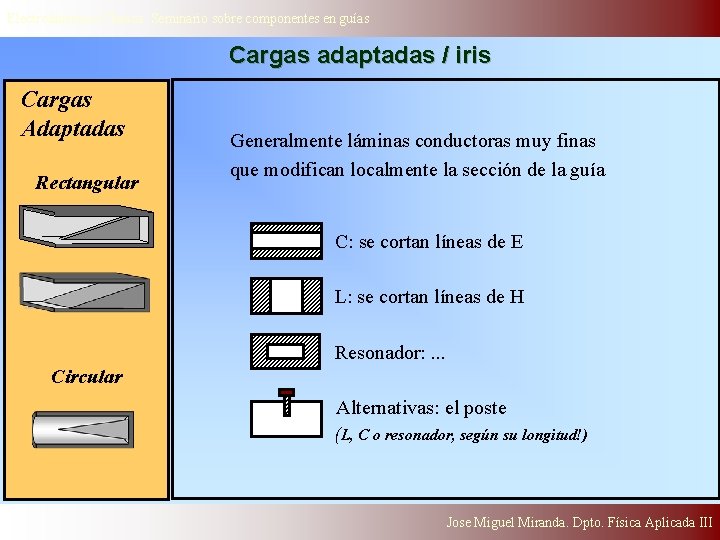

Electrodinámica Clasica. Seminario sobre componentes en guías Cargas adaptadas / iris Cargas Adaptadas Rectangular Generalmente láminas conductoras muy finas que modifican localmente la sección de la guía C: se cortan líneas de E L: se cortan líneas de H Resonador: . . . Circular Alternativas: el poste (L, C o resonador, según su longitud!) Jose Miguel Miranda. Dpto. Física Aplicada III

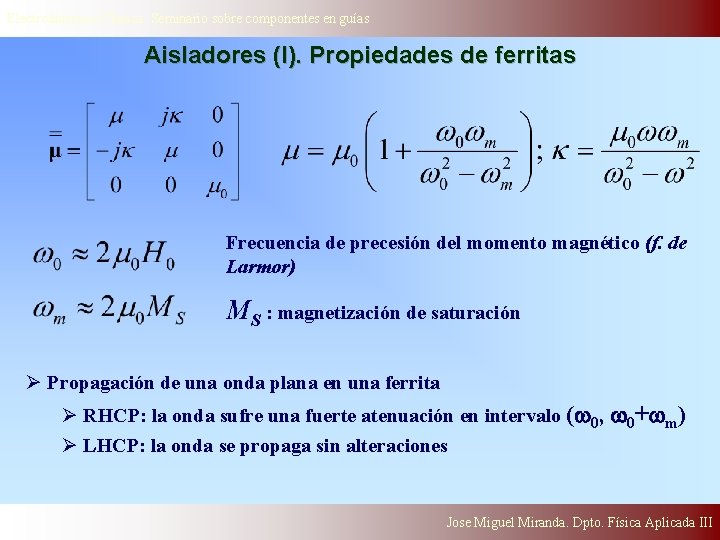

Electrodinámica Clasica. Seminario sobre componentes en guías Aisladores (I). Propiedades de ferritas Frecuencia de precesión del momento magnético (f. de Larmor) MS : magnetización de saturación Ø Propagación de una onda plana en una ferrita Ø RHCP: la onda sufre una fuerte atenuación en intervalo (w 0, w 0+wm) Ø LHCP: la onda se propaga sin alteraciones Jose Miguel Miranda. Dpto. Física Aplicada III

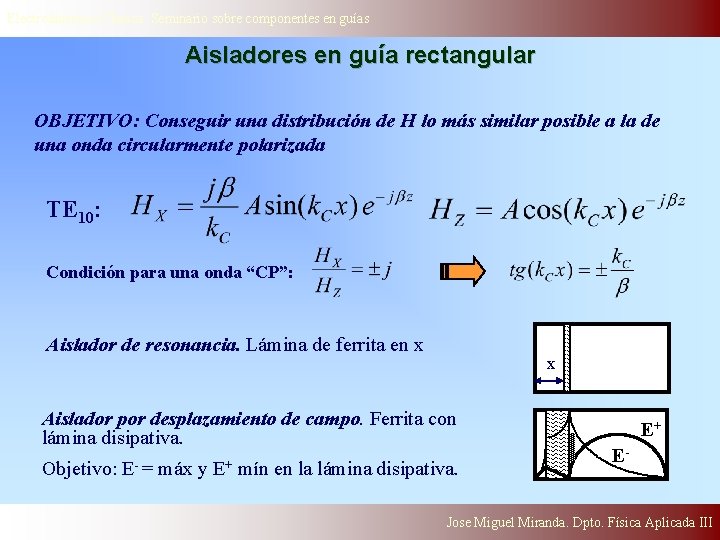

Electrodinámica Clasica. Seminario sobre componentes en guías Aisladores en guía rectangular OBJETIVO: Conseguir una distribución de H lo más similar posible a la de una onda circularmente polarizada TE 10: Condición para una onda “CP”: Aislador de resonancia. Lámina de ferrita en x x Aislador por desplazamiento de campo. Ferrita con lámina disipativa. Objetivo: E- = máx y E+ mín en la lámina disipativa. E+ E- Jose Miguel Miranda. Dpto. Física Aplicada III

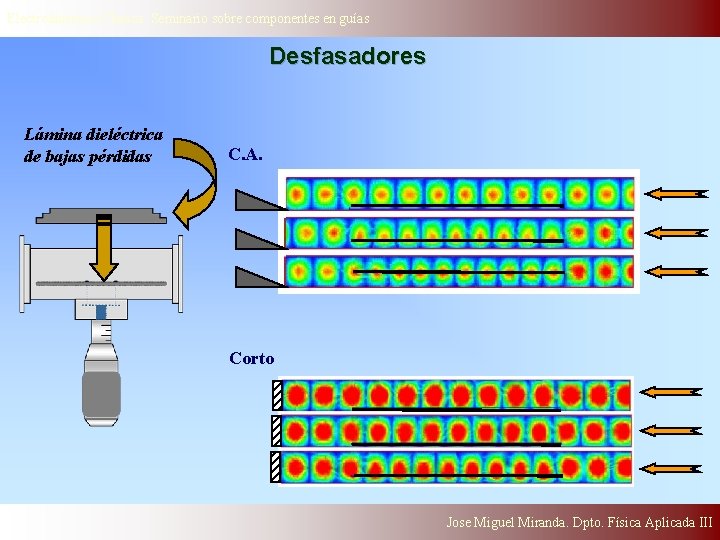

Electrodinámica Clasica. Seminario sobre componentes en guías Desfasadores Lámina dieléctrica de bajas pérdidas C. A. Corto Jose Miguel Miranda. Dpto. Física Aplicada III

Electrodinámica Clasica. Seminario sobre componentes en guías Divisores/T mágica T en plano E T en plano H E H Salidas en contrafase Salidas en fase T mágica Jose Miguel Miranda. Dpto. Física Aplicada III

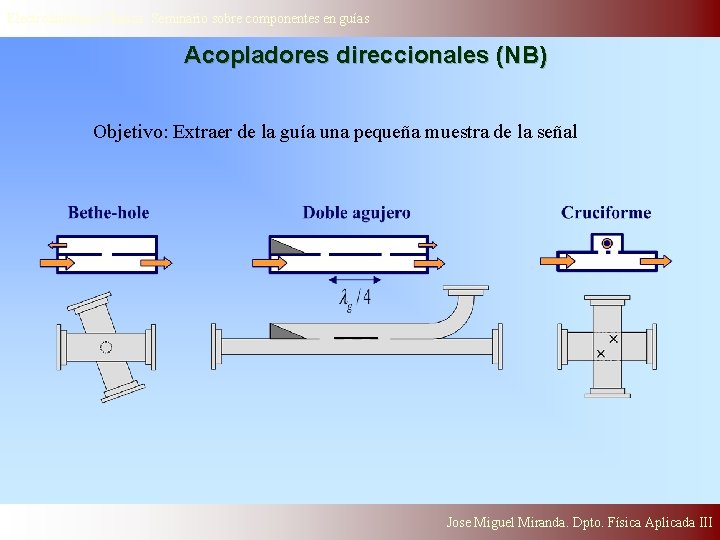

Electrodinámica Clasica. Seminario sobre componentes en guías Acopladores direccionales (NB) Objetivo: Extraer de la guía una pequeña muestra de la señal Jose Miguel Miranda. Dpto. Física Aplicada III

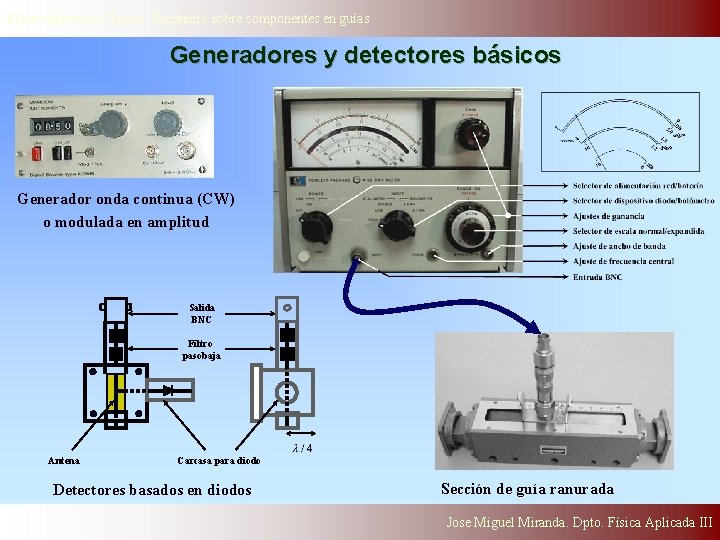

Electrodinámica Clasica. Seminario sobre componentes en guías Generadores y detectores básicos Generador onda continua (CW) o modulada en amplitud Salida BNC Filtro pasobaja Antena Carcasa para diodo Detectores basados en diodos Sección de guía ranurada Jose Miguel Miranda. Dpto. Física Aplicada III

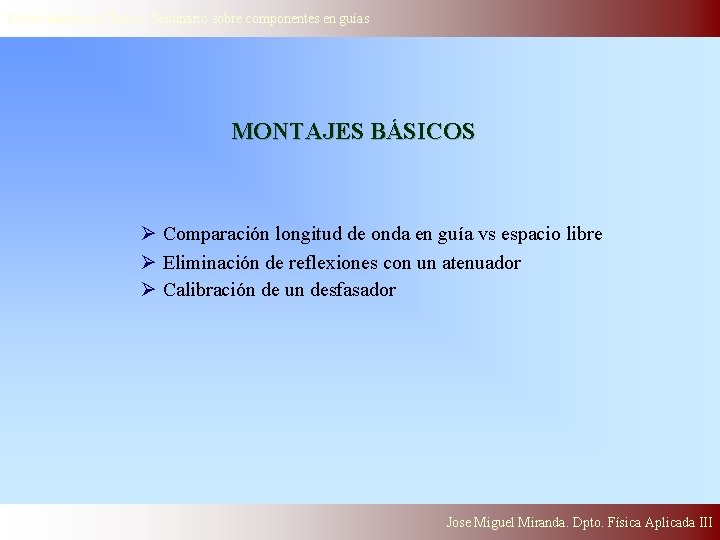

Electrodinámica Clasica. Seminario sobre componentes en guías MONTAJES BÁSICOS Ø Comparación longitud de onda en guía vs espacio libre Ø Eliminación de reflexiones con un atenuador Ø Calibración de un desfasador Jose Miguel Miranda. Dpto. Física Aplicada III

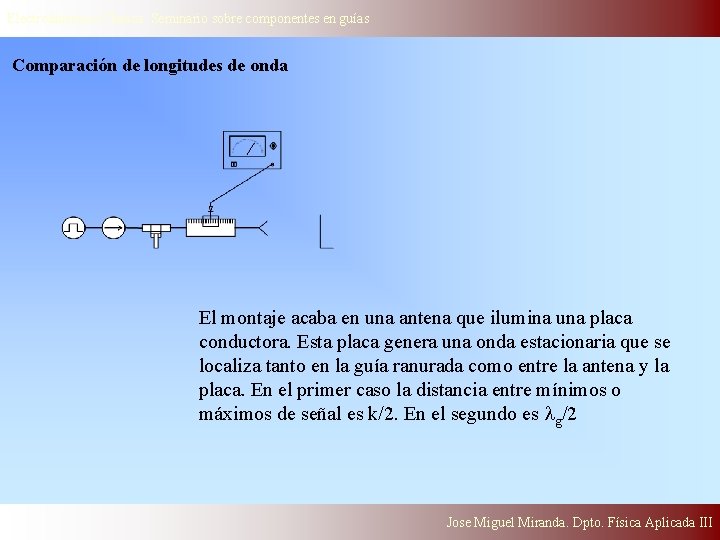

Electrodinámica Clasica. Seminario sobre componentes en guías Comparación de longitudes de onda El montaje acaba en una antena que ilumina una placa conductora. Esta placa genera una onda estacionaria que se localiza tanto en la guía ranurada como entre la antena y la placa. En el primer caso la distancia entre mínimos o máximos de señal es k/2. En el segundo es lg/2 Jose Miguel Miranda. Dpto. Física Aplicada III

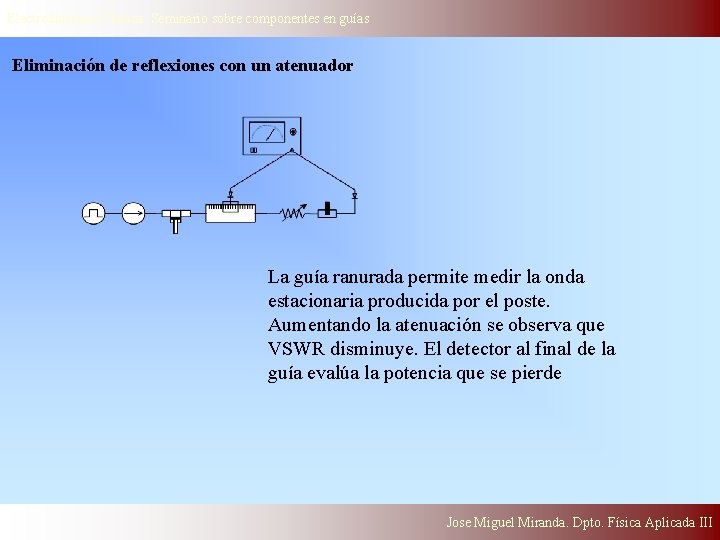

Electrodinámica Clasica. Seminario sobre componentes en guías Eliminación de reflexiones con un atenuador La guía ranurada permite medir la onda estacionaria producida por el poste. Aumentando la atenuación se observa que VSWR disminuye. El detector al final de la guía evalúa la potencia que se pierde Jose Miguel Miranda. Dpto. Física Aplicada III

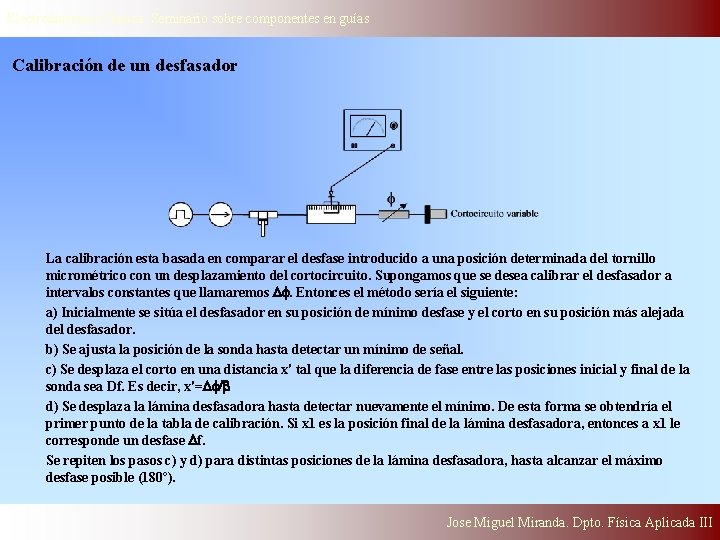

Electrodinámica Clasica. Seminario sobre componentes en guías Calibración de un desfasador La calibración esta basada en comparar el desfase introducido a una posición determinada del tornillo micrométrico con un desplazamiento del cortocircuito. Supongamos que se desea calibrar el desfasador a intervalos constantes que llamaremos Df. Entonces el método sería el siguiente: a) Inicialmente se sitúa el desfasador en su posición de mínimo desfase y el corto en su posición más alejada del desfasador. b) Se ajusta la posición de la sonda hasta detectar un mínimo de señal. c) Se desplaza el corto en una distancia x' tal que la diferencia de fase entre las posiciones inicial y final de la sonda sea Df. Es decir, x'=Df/b d) Se desplaza la lámina desfasadora hasta detectar nuevamente el mínimo. De esta forma se obtendría el primer punto de la tabla de calibración. Si x 1 es la posición final de la lámina desfasadora, entonces a x 1 le corresponde un desfase Df. Se repiten los pasos c) y d) para distintas posiciones de la lámina desfasadora, hasta alcanzar el máximo desfase posible (180º). Jose Miguel Miranda. Dpto. Física Aplicada III

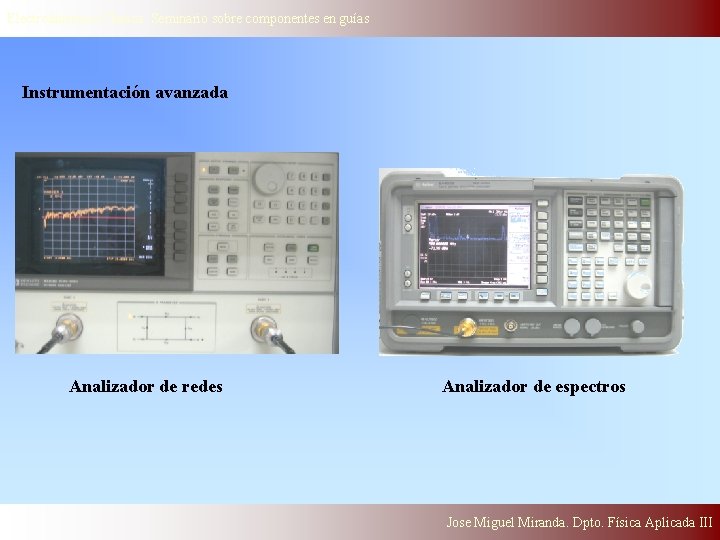

Electrodinámica Clasica. Seminario sobre componentes en guías Instrumentación avanzada Analizador de redes Analizador de espectros Jose Miguel Miranda. Dpto. Física Aplicada III
