ELECTROCUTAREA - între mit și adevăr Material elaborat în cadrul proiectului Cercul Meseriașilor Electricieni Prof. Antoaneta Butoarcă Prof. Nicoleta Cocioabă

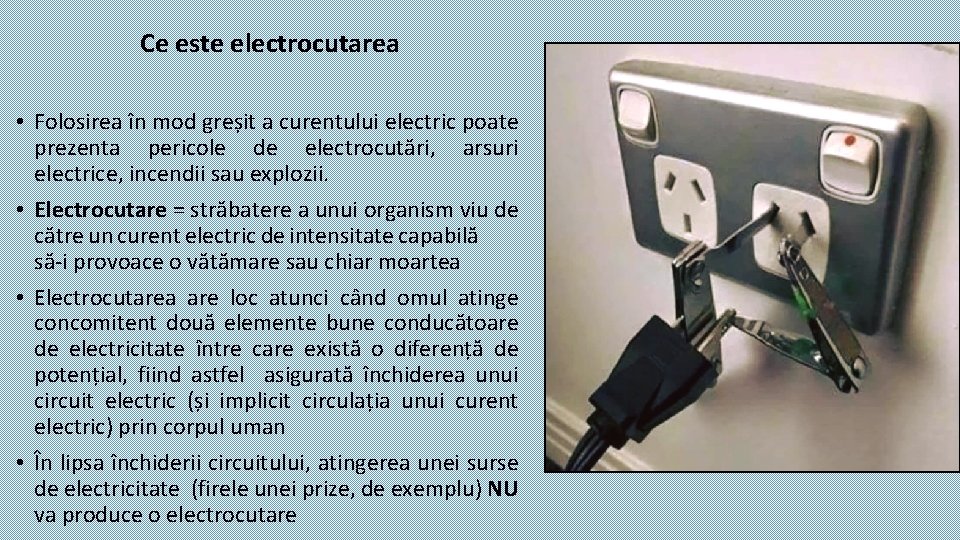

Ce este electrocutarea • Folosirea în mod greșit a curentului electric poate prezenta pericole de electrocutări, arsuri electrice, incendii sau explozii. • Electrocutare = străbatere a unui organism viu de către un curent electric de intensitate capabilă să-i provoace o vătămare sau chiar moartea • Electrocutarea are loc atunci când omul atinge concomitent două elemente bune conducătoare de electricitate între care există o diferență de potențial, fiind astfel asigurată închiderea unui circuit electric (și implicit circulația unui curent electric) prin corpul uman • În lipsa închiderii circuitului, atingerea unei surse de electricitate (firele unei prize, de exemplu) NU va produce o electrocutare

Cum explicăm fenomenul • Dacă, de exemplu, ești suspendat în aer, fără nici o legatură cu pământul şi atingi un singur fir al liniilor de înaltă tensiune (o sursă de electricitate) nu te vei electrocuta pentru că nu există un circuit complet închis. • Păsările nu se electrocutează atunci când stau pe firele de înaltă tensiune, deoarece stau doar pe un singur fir. Dacă intră în contact cu un al doilea fir, atunci se formează un circuit cu corpul lor prin care va trece electricitatea, cauzând electrocutarea. Altfel spus: • Fără existența a două puncte diferite de pe corpul uman, conectate la o diferență de potențial, necesare intrării și ieșirii curentului, nu există riscul electrocutării. • Din acest motiv păsările pot sta pe liniile de înaltă tensiune fără a se electrocuta (contactul între corpul păsării și circuit se realizează doar într-un singur punct electric). • Pentru ca printr-un conductor să circule curent electric este necesară prezența unei tensiuni (diferență de potențial) aplicată la capetele lui. • Practic, nu există nici o tensiune aplicată păsării și prin urmare prin ea nu circulă curent. • Dacă pasarea atinge circuitul cu ambele picioare, ele ating acelasi fir electric (punctele au același potențial), nici în acest caz nu există diferență de potențial electric (tensiune) între cele două puncte și deci nu există nici curent.

Pentru apariția electrocutării sunt necesare două puncte de contact • Exemplu: electrocutarea se poate realiza prin atingerea accidentală a fazei unui circuit monofazat atunci când suntem cu picioarele pe pământ • Chiar dacă pământul nu este un bun conducător de electricitate, el este totuși suficient de bun cât să permită închiderea unui curent care să producă o electrocutare. • Folosirea unor papuci ca măsură de protecție, aşa cum cred unii, nu reprezintă o soluție; încălțămintea obisnuită nu este confecționată pentru a asigura protecție la șocuri electrice. • În schimb există podele speciale care asigură izolarea de pământ (ori de podeaua încaperii în care suntem) • Este nevoie de atenție și în acest caz: dacă podeaua este udă ori umedă, este posibil ca protecția pe care aceasta o oferă în mod obisnuit să nu mai fie eficientă.

Drumul curentului în cazul electrocutării Împământarea este o protecție a circuitelor contra supratensiunilor și a omului contra electrocutării, aceasta realizându-se prin legarea unor porțiuni de circuit la Pământ. Electrocutarea datorită închiderii circuitului prin împământare • Este gresită parerea că nu putem fi electrocutați prin atingerea unui singur fir electric. • Spre deosebire de păsări, oamenii stau de obicei pe suprafața pământului atunci când ating un fir prin care trece curent electric. • Adesea, o parte din sistemul de alimentare este conectat intenționat la pământ, iar persoana ce atinge un singur fir, realizează de fapt contactul între două puncte din circuit (firul și împământarea). Legarea la pământ a circuitelor (împământarea) • Firul ce conectează circuitul la împământare nu are de obicei izolație; orice obiect metalic ce vine în contact cu acesta se va transforma într-un punct electric comun cu pământul, eliminând orice pericol de electrocutare. • Legarea unui circuit la pământ asigură faptul că există cel puțin un punct din circuit care, dacă este atins, nu duce la electrocutare.

Defectul de impamantare Dar dacă nu am lega circuitul deloc la pământ? Nu ar înseamna acest lucru ca atingerea oricarui fir ar fi la fel de sigură? Ideal, da. Practic însă, nu. Să observăm ce se întamplă fără nici un fel de împământare. În ciuda faptului că picioarele persoanei vin în contact direct cu pământul, atingerea oricărui punct din circuit este sigură. Din moment ce nu se formează un drum complet/închis prin corpul persoanei, nu este posibilă trecerea unui curent prin corpul acesteia. Totusi, toate acestea se pot schimba radical în momentul formării unei legături accidentale cu pământul, precum atingerea liniilor de înaltă tensiune de către o creangă ce duce la formarea unei legaturi directe cu pământul. O asemenea conexiune accidentală dintre conductorul circuitului si pământ poartă numele de defect de împământare. Cauzele defectelor de împământare pot fi numeroase și prin urmare nu pot fi luate toate în considerare la proiectarea liniilor electrice.

Defectul de impamantare • Pentru un circuit neconectat la pământ și doi oameni ce ating circuitul în două puncte cu potențiale diferite contactul fiecarei persoane cu pământul asigură închiderea circuitului prin pământ și prin ambele persoane. • Chiar dacă fiecare din cele două persoane crede că se află în siguranță în momentul atingerii punctului respectiv din circuit, atingerea lor concomitentă transformă situația de mai sus într-un scenariu periculos. • De fapt, una dintre persoane reprezintă defectul de împământare în acest caz ceea ce face ca atingerea conductorului de către cealaltă persoană să fie periculoasă pentru ambii. • Acesta este motivul pentru care circuitele fără împământare sunt periculoase: tensiunea dintre oricare punct din circuit și pământ este imprevizibilă, deoarece este posibilă apariția unui defect de împământare în orice moment în oricare punct al circuitului. • În acest scenariu, doar pasărea este sigură, deoarece nu are niciun contact cu pământul. • Prin conectarea unui punct din circuit la pământ, putem asiguranța atingerii cel putin în acel punct. • Deși nu reprezintă o masură de siguranță 100%, tot este mai mare decât lipsa completă a împământării.

Tensiunea de pas • În cazul scurgerii unui curent electric în pământ fie printr-o instalație de legare la pământ, fie prin căderea la pământ a unui conductor rupt aflat sub tensiune, solul opune rezistență trecerii acestui curent electric • În apropierea locului de scurgere a curentului rezistența solului este mare, deoarece curentul trece printr-o suprafata relativ mică. • Pe măsura depărtării de acest punct rezistența devine practic egală cu zero. Regiunea în care densitatea de curent se anulează se numește zona de potențial nul. • Rezistența pe care o opune solul la trecerea curentului electric care se scurge în pamânt este cuprinsă între punctul de intrare al curentului și zona de potențial nul. • Punctele de pe suprafața solului cuprinse în acest interval au potențiale diferite. • Dacă un om atinge cu picioarele două puncte de potențiale diferite, el va fi supus la diferența dintre cele două potențiale. Această diferentă dintre potențiale se numește tensiune de pas. • Cu cât lungimea pasului este mai mare , cu atât tensiunea de pas va fi mare, deoarece diferența de potențial este mai mare. • Datorită acestui fapt, se recomandă apropierea cu pași foarte mici de un conductor căzut la pământ. Un mod de a evita acest tip de electrocutare este ca atunci când observăm o linie electrică căzută la pământ să facem contact cu pământul doar într-un singur punct; acest lucru îl putem realiza alergând (când alergăm, doar un singur picior atinge pământul deodată), sau, dacă nu avem unde fugi, să stăm într-un singur picior.


Cât de mare este rezistența electrică a unui om • Organismul uman este diferit de la individ. • Rezistenţa electrică pe care acesta o poate opune la trecerea curentului electric depinde de mai mulţi factori, inclusiv de procesele biofizice si biochimice care au loc în corp (se apreciează de exemplu ca rezistentă electrică a unui corp lipsit de viață este de 1, 6 ori mare decat rezistența unui corp uman viu). • Prin simplificare rezistența corpului omenesc este formată din rezistența pielii și rezistența țesuturilor interioare. • Dacă initial rezistența corpului are o valoare mare (peste 5000 de ohmi și chiar de ordinul zecilor de mii de ohmi) după un timp de cca 5 -6 sec de la aplicarea tensiunii, odată cu străpungerea pielii, rezistența scade foarte mult (la 1000 de ohmi și chiar mai puțin) • Deci valoarea curentului stabilit prin corpul omenesc (gravitatea electrocutării) crește direct proporțional cu tensiunea electrică (conform legii lui Ohm) dar și datorită faptului că rezistența electrică scade cu creșterea tensiunii și trecerea timpului.

Pe de alta parte, independent de valoarea curentului mai contează: Øcât de solid este contactul dintre om şi sursa de tensiune (cu cât presiunea sau suprafața de contact este mai mare cu atât rezistența electrică a omului va fi mai mică) Ødacă suntem uscați pe mâini sau nu (umiditatea scade rezistența) Ødurata de acțiune a curentului electric Øcalea de trecere a curentului prin corpul omului (dacă circuitul electric care se stabileste include sau nu organe vitale, cale curentului mână-mână fiind considerată cea mai periculoasă)

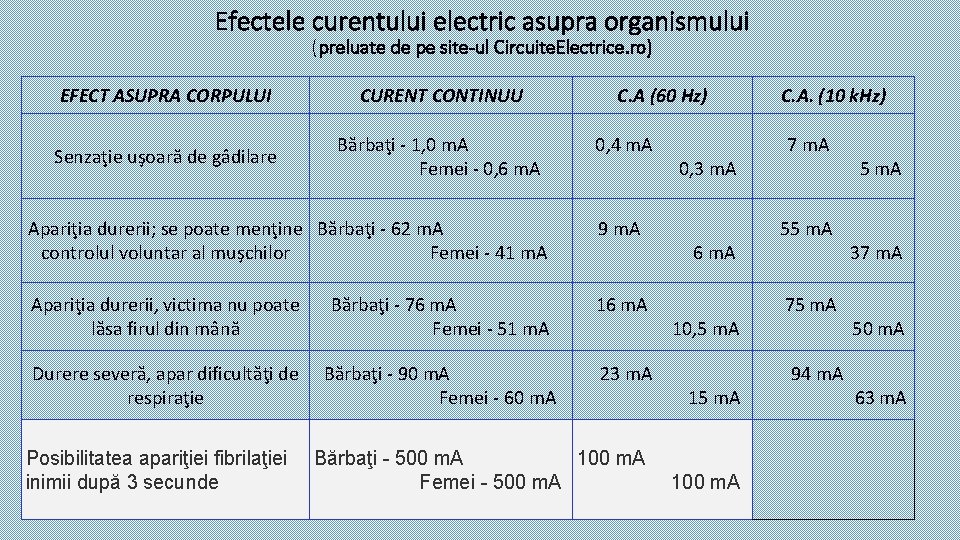

Efectele curentului electric asupra organismului (preluate de pe site-ul Circuite. Electrice. ro) EFECT ASUPRA CORPULUI CURENT CONTINUU C. A (60 Hz) C. A. (10 k. Hz) Senzaţie uşoară de gâdilare Bărbaţi - 1, 0 m. A Femei - 0, 6 m. A 0, 4 m. A 0, 3 m. A 7 m. A 5 m. A Apariţia durerii; se poate menţine Bărbaţi - 62 m. A controlul voluntar al muşchilor Femei - 41 m. A 9 m. A 6 m. A 55 m. A 37 m. A Apariţia durerii, victima nu poate lăsa firul din mână Bărbaţi - 76 m. A Femei - 51 m. A 16 m. A 10, 5 m. A 75 m. A 50 m. A Durere severă, apar dificultăţi de respiraţie Bărbaţi - 90 m. A Femei - 60 m. A Posibilitatea apariţiei fibrilaţiei inimii după 3 secunde 23 m. A 94 m. A 15 m. A 63 m. A Bărbaţi - 500 m. A 100 m. A Femei - 500 m. A 100 m. A

EFECTELE ELECTROCUTĂRII ASUPRA ORGANISMULUI În urma electrocutării întregul organism este afectat.

Arsurile • Electricitatea poate arde ţesuturile în adâncime. • Arsura este generată de disiparea energiei sub formă de căldură care rezultă în urma opoziţiei (rezistenţei) organismului la trecerea curentul prin el.

Sistemul nervos • Una dintre cele mai afectate zone este sistemul nervos care funcționează în mod normal pe bază electrică. Dacă printr-un organism trece un curent electric suficient de mare, acest curent va suprasolicita sistemul nervos, prevenind acţionarea muşchilor prin intermediul semnalelor normale. • Atunci când muşchii sunt acţionaţi de o sursă externă de curent, aceştia se vor contracta involuntar. • Astfel, individul poate prezenta convulsii, paralizii sau tulburări de comportament. Uneori, toate aceste efecte pot fi însoțite de fracturi și plăgi.

Fibrilaţia şi stopul cardiac • În zona aparatului respirator ne putem confrunta cu insuficiență respiratorie și chiar stop respirator • Acțiunea asupra sistemului cordiovascular produce tulburări de ritm cardiac, mergând până la colaps și șoc. • Muschiul ce controlează inima poate fi și el blocat de efectul curentului electric. • Chiar şi curenţii mult prea slabi pentru a induce în mod normal "lipirea" de elementul aflat sub tensiune sunt suficienți pentru a destabiliza buna funcționare a inimii. • Inducerea fibrilației (dispariţia ritmului normal și apariția unei aritmii) face ca actul pompării sângelui spre organele vitale organismului să nu mai fie eficient și astfel există riscul survenirii decesului prin asfixiere ori stop cardiac.

Imposibilitatea eliberării de sub tensiune • Stim cu toții că sunt situații în care victima electrocutării nu se poate desprinde de un element aflat în circuitul electric (o bară, un fir etc. ). • Impresia este că victima se lipeste de elementul aflat sub tensiune. Ce se întamplă de fapt? • Muschii antebrațelor responsabili cu contractarea degetelor sunt mai bine dezvoltați decât cei responsabili cu întinderea lor. • Lipsind controlul voluntar asupra muşchilor, din pricina „preluării comenzii" de către curentul electric, muschii de „contractare” vor fi mai puternici, iar persoana va fi involuntar forțată să strângă mâna și să o mențină astfel. • În cazul în care conductorul atinge exact palma mâinii, această strângere va forța mâna să prindă și să țină strâns firul în mână, ducând la o agravare a situației datorită contactului excelent dintre corp și fir prin intermediul mâinii. • Victima nu va fi capabilă să lase firul din mână fără un ajutor extern. • Pentru a desprinde victima de sursa curentului este nevoie de o forță considerabilă. • Atenție: Pentru a evita electrocutarea, "salvatorul" trebuie să folosească un obiect care să nu fie conducător de electricitate, cum ar fi de exemplu un lemn uscat.

Care sunt cele mai intalnite cazuri de electrocutari • De regulă accidentele prin electrocutare se pot produce în locuința sau la locul de muncă din cauza unor erori umane sau instalații defecte (întrerupatoare defecte, cabluri electrice uzate, aparate electrice defecte) tensiunea de alimentare fiind 230 volți.

Care sunt cele mai întâlnite cazuri de electrocutări • Accidentele prin electrocutare se pot produce și în industrie, unde alimentarea cu energie se realizează la tensiune înaltă 400 -1000 volți (exemplu în liniile de înaltă tensiune sunt peste 1000 volți) • Dacă victima suferă un accident prin electrocutare la curent alternativ (AC) de joasă tensiune sau de înaltă tensiune va rămâne blocată cu mâna pe obiect și , , sub tensiune˝. • De asemenea, în acest caz victimă va avea spasme sau tetanie(contractii puternice si prelungite ale mainilor , “degete strânse în formă de con”, ale picioarelor și ale fetei). • Daca victima suferă un accident prin electrocutare la curent continuu (DC) va fi aruncată la distantă de sursă și va putea suferi leziuni ale coloanei vertebrale sau va avea fracturi și contracții musculare grave. • În cazul unui accident prin electrocutare în care contactul a fost cu un curent de înaltă tensiune pot avea loc consecințe fatale. • Victima poate să moară, sau în cazul în care supraviețuiește va fi oricum în stare foarte gravă, va avea leziuni și arsuri grave care îi vor putea pune viața în pericol.

Ce trebuie făcut în caz de accident prin electrocutare • Victima care a suferit un accident prin electrocutare poate ajunge într-o stare de inconștiență sau chiar poate suferi un stop cardio-respirator. • Prin electrocutare, curentul electric trece prin corpul victimei, fața devine palidă, buzele se fac albastre, pulsul va fi slab, respirația abia dacă se mai produce iar până la a-și pierde cunoștiința mai este doar un pas. • Pe corp poate prezenta arsuri, deoarece curentul electric provoacă astfel de leziuni în zona pe unde pătrunde în corp dar și în cea prin care iese din corp și se descarcă în pământ. • Unele arsuri sunt grave și acest lucru se vede la suprafața exterioară a corpului, altele însă par superficiale la suprafață dar sunt grave în profunzimea țesuturilor.

Primul ajutor în caz de accident prin electrocutare Înainte de a se efectua orice manevră de prim ajutor trebuie să vă asigurați că este întreruptă sursa de curent. În caz contrar, vă puneți viața în pericol. • Înainte de a te apropia de victimă trebuie să întrerupi sau să izolezi alimentarea cu electricitate. • Niciodată să nu atingi victima dacă ea este în contact cu sursa de curent electric deoarece riști să te electrocutezi și tu de la ea. Victima poate fi încă , , încărcată˝ electric. • De asemenea, niciodată să nu te apropii de cabluri de înaltă tensiune dacă nu esti sigur că a fost întrerupt curentul. • Pentru întreruperea contactului electric nu se folosesc niciodată obiecte metalice.

• • • Primul ajutor în caz de accident prin electrocutare Dacă nu se poate localiza întrerupătorul circuitului într-un timp suficient de scurt, se poate încerca dezlipirea victimei de pe circuit prin smulgere sau lovire. Stai întotdeauna pe un material izolant uscat. Acesta poate fi o carte groasă, o cutie din lemn sau un preș din material plastic. Cu ajutorul unui băț din lemn, sau coada de la o mătură trebuie să împingi brațul victimei afectat și astfel să-l îndepărtezi de sursa electrică (ex. un aparat electric defect). Dacă aceasta metodă nu se poate aplica, poți sa utilizezi o frânghie pe care să o legi de gleznele sau de brațele victimei și apoi să o îndepărtezi de sursa electrică prin tragere. Important este să nu atingi deloc victima pentru a nu fi în pericol de electrocutare și tu.

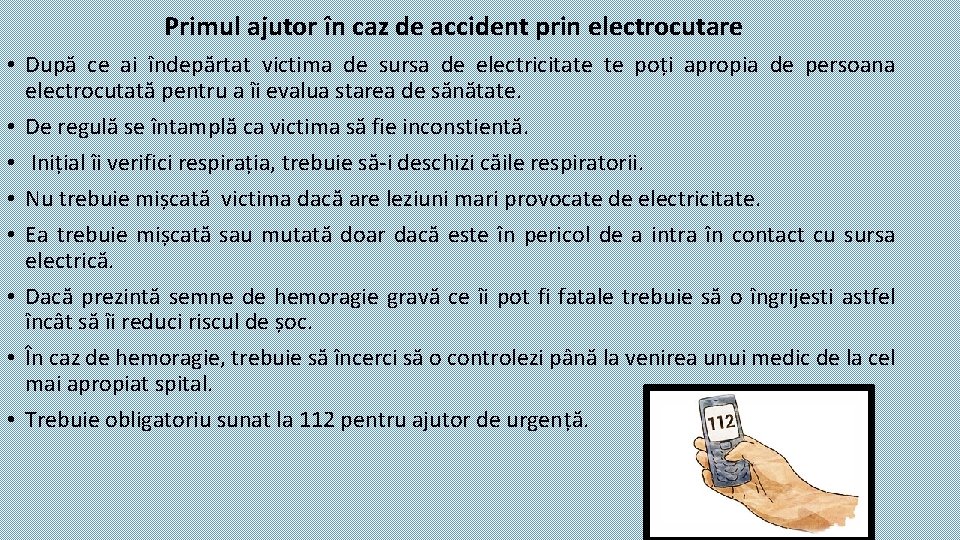

Primul ajutor în caz de accident prin electrocutare • După ce ai îndepărtat victima de sursa de electricitate te poți apropia de persoana electrocutată pentru a îi evalua starea de sănătate. • De regulă se întamplă ca victima să fie inconstientă. • Inițial îi verifici respirația, trebuie să-i deschizi căile respiratorii. • Nu trebuie mișcată victima dacă are leziuni mari provocate de electricitate. • Ea trebuie mișcată sau mutată doar dacă este în pericol de a intra în contact cu sursa electrică. • Dacă prezintă semne de hemoragie gravă ce îi pot fi fatale trebuie să o îngrijesti astfel încât să îi reduci riscul de șoc. • În caz de hemoragie, trebuie să încerci să o controlezi până la venirea unui medic de la cel mai apropiat spital. • Trebuie obligatoriu sunat la 112 pentru ajutor de urgență.

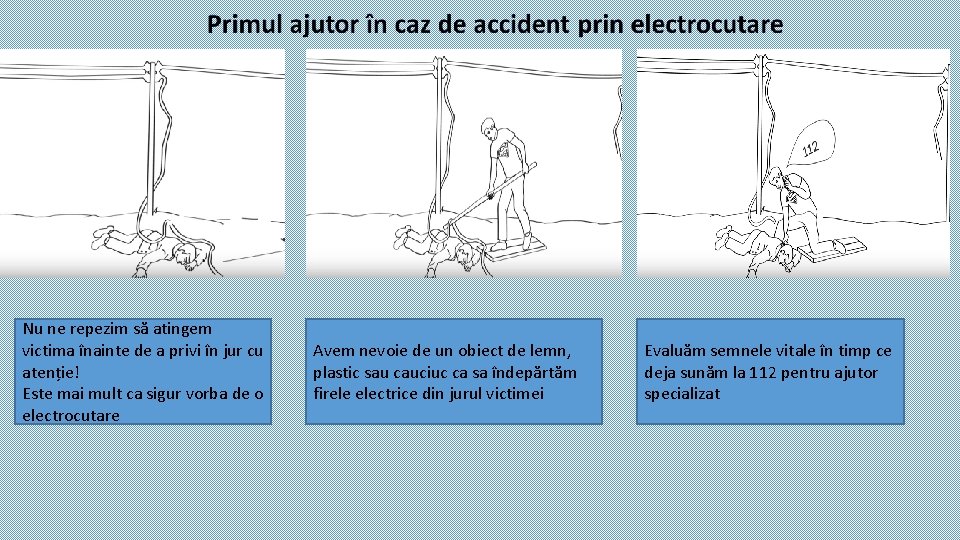

Nu ne repezim să atingem victima înainte de a privi în jur cu atenție! Este mai mult ca sigur vorba de o electrocutare Avem nevoie de un obiect de lemn, plastic sau cauciuc ca sa îndepărtăm firele electrice din jurul victimei Evaluăm semnele vitale în timp ce deja sunăm la 112 pentru ajutor specializat

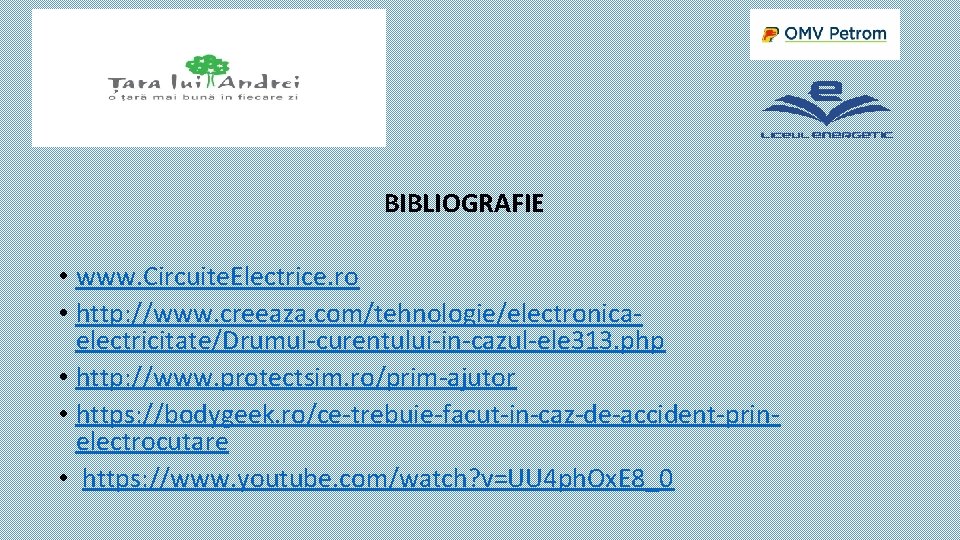

BIBLIOGRAFIE • www. Circuite. Electrice. ro • http: //www. creeaza. com/tehnologie/electronicaelectricitate/Drumul-curentului-in-cazul-ele 313. php • http: //www. protectsim. ro/prim-ajutor • https: //bodygeek. ro/ce-trebuie-facut-in-caz-de-accident-prinelectrocutare • https: //www. youtube. com/watch? v=UU 4 ph. Ox. E 8_0
