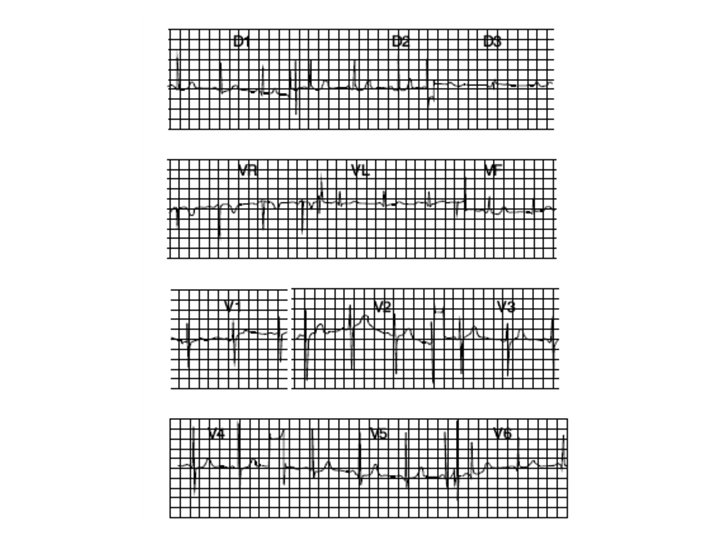

ELECTROCARDIOGRAMA NORMAL RITMO Sinusal Onda P DI DII

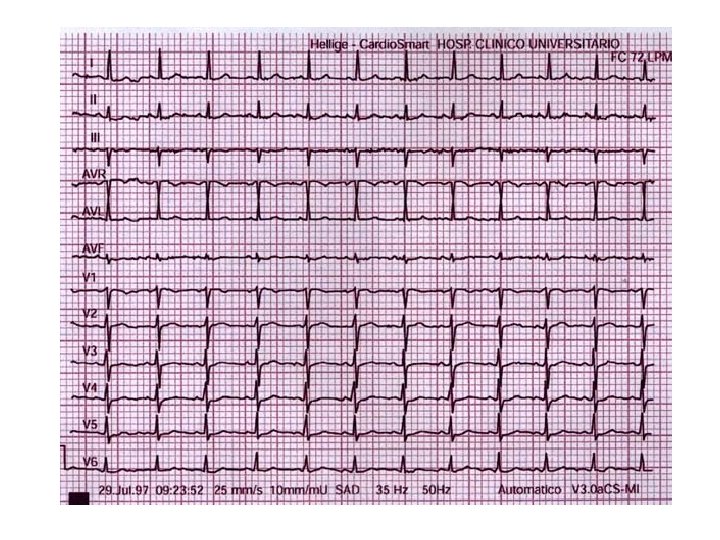

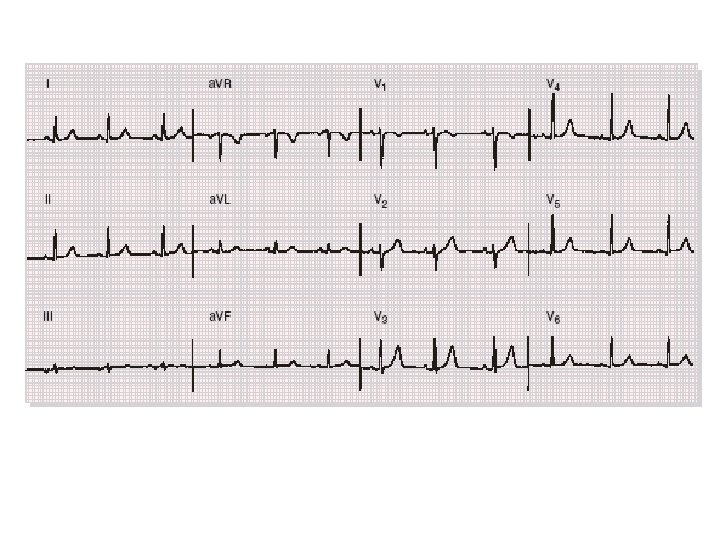

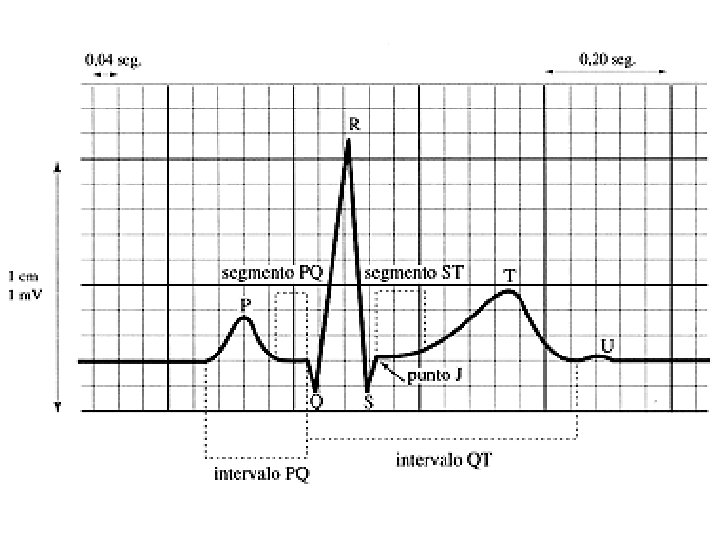

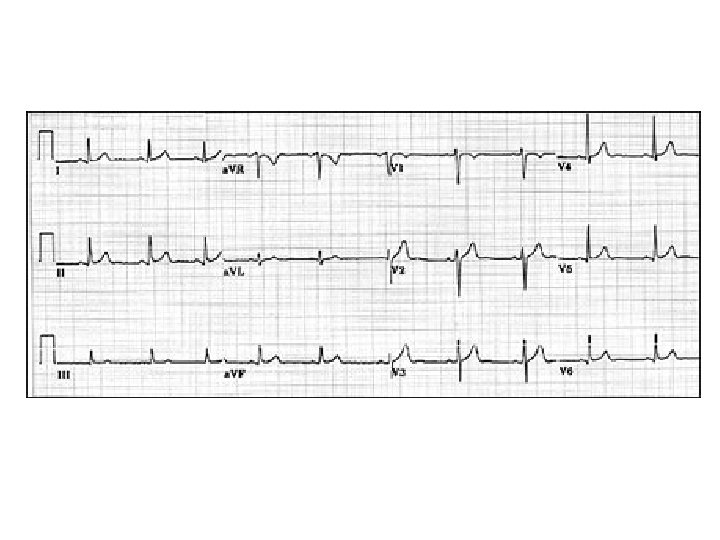

ELECTROCARDIOGRAMA NORMAL

RITMO • Sinusal Onda P (+) DI, DII, a. VF, V 2 -V 6 (-) a. VR (+/-) DIII, V 1 Eje de P +/- 55º Intervalo PR fijo (0, 12 -0. 20 seg. ) Seguido de un complejo QRS (menor 0, 11 seg. ) Frecuencia 60 -100/min. Variabilidad RR menor 0, 16 seg.

CURSO DE ELECTROCARDIOGRAFIA Clase II CRECIMIENTOS AURICULARES

DII V 1

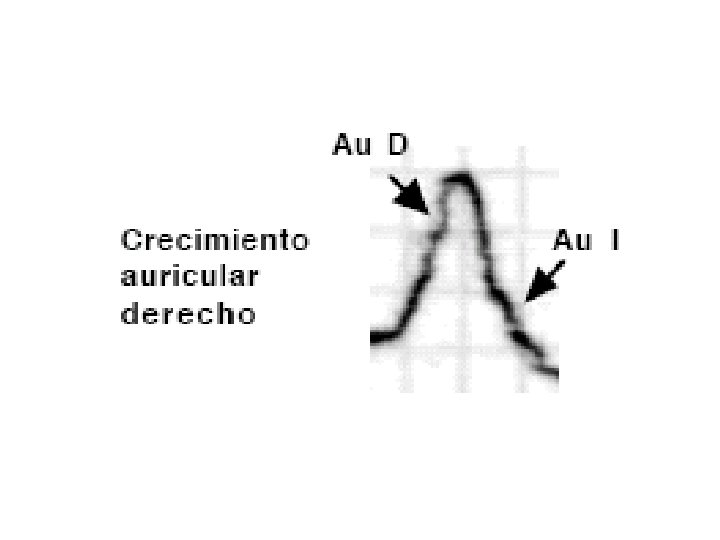

CRECIMIENTO DE AURICULA DERECHA

Crecimiento Aurícula derecha

Crecimiento Aurícula derecha

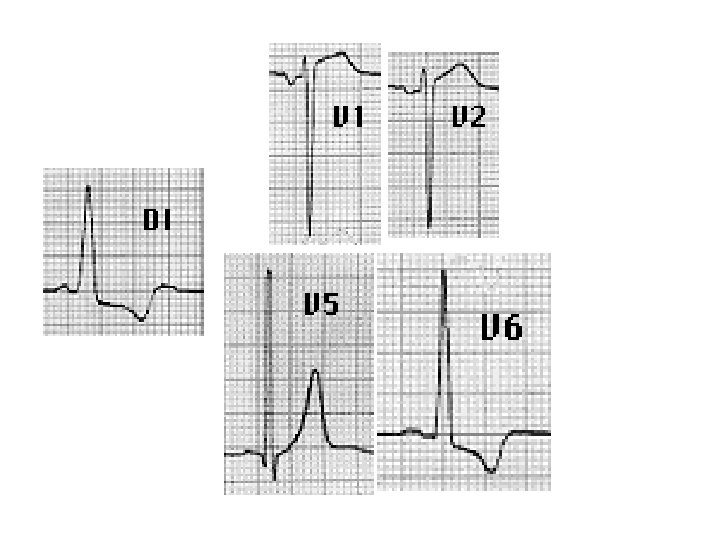

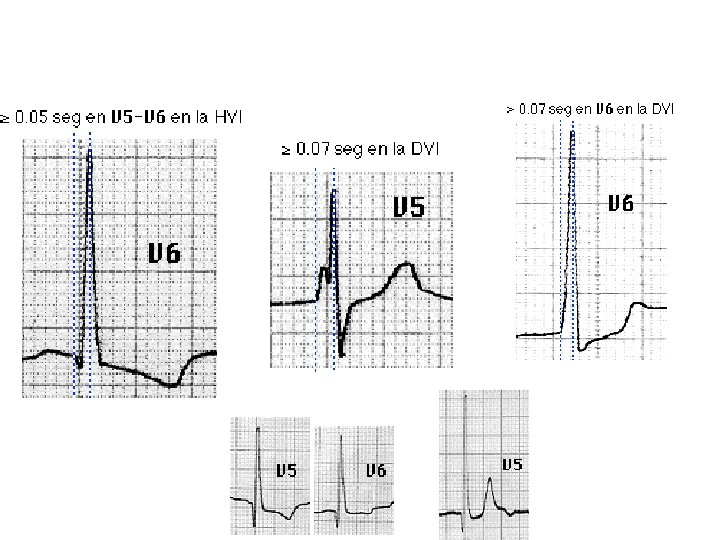

CRECIMIENTO VENTRICULAR IZQUIERDO

DI DII R L DIII F

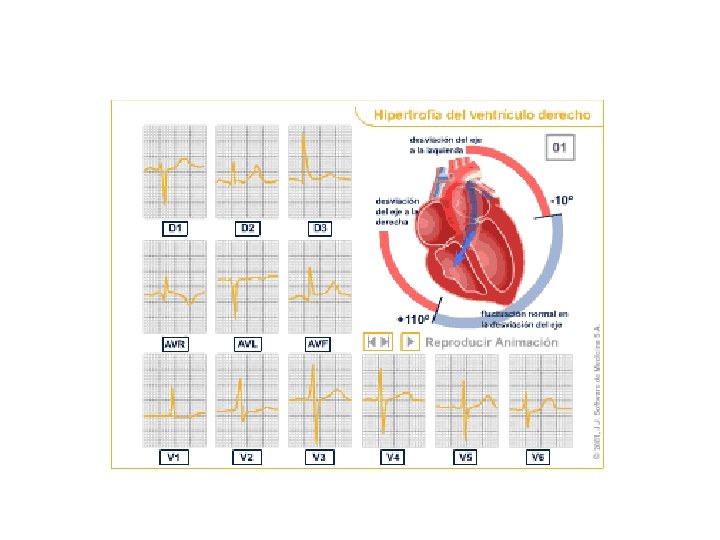

CRECIMIENTO VENTRICULAR DERECHO

BLOQUEOS INTRAVENTRICULARES

QRS ANCHO WPW Bloqueo de Rama Taquicardia Ventricular

BCRI BCRD+BCRI: BAVc BCRD HBAI HBPI HBAI+HBPI: BCRI BCRD + HBAI BCRD + HBPI BCRD+HBAI+HBPÍ: BAVc

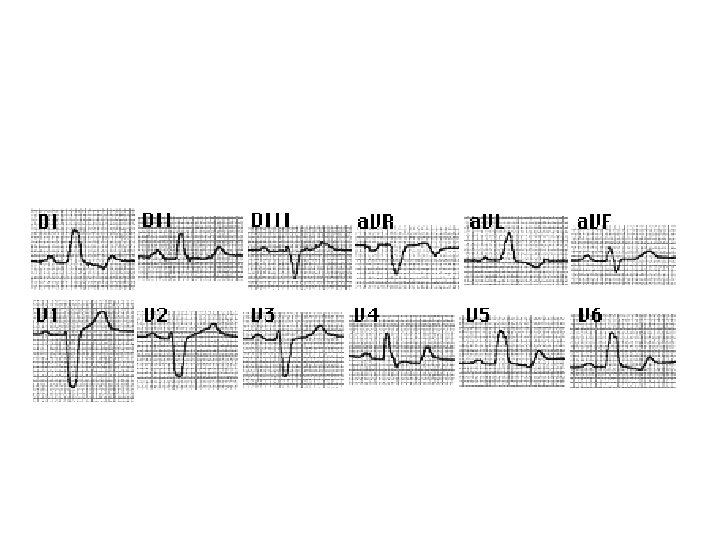

BLOQUEO COMPLETO DE RAMA IZQUIERDA

BCRI

BCRI

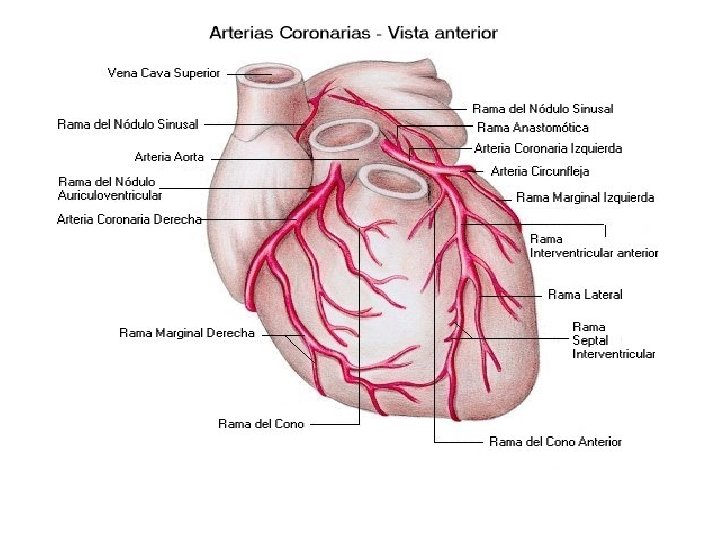

CARDIOPATIA ISQUEMICA

Manifestaciones electrocardiográficas de enfermedad coronaria • Isquemia • Lesión • Necrosis

Ejemplo de isquemia subepicárdica en este caso anterolateral e inferior

Fases del infarto Fase hiperaguda: • – – – • • • Bloqueo por injuria: TDI> 0, 045, QRS >0, 12 Elevación del ST (onda monofasica) Aumento de amplitud y altura de onda T Fase aguda. Complejo trifásico: Onda Q + Supra ST + Onda T (-) Fase subaguda QS + ST isoelectrico y T (-) Fase crónica Onda Q ancha y empastada ST y T normal

PSEUDONORMALIZACION

IAM INFERIOR: CD proximal

INFARTO ANTEROSEPTAL EVOLUCIONADO

ISQUEMIA SUBENDOCARDICA ANTEROLATERAL

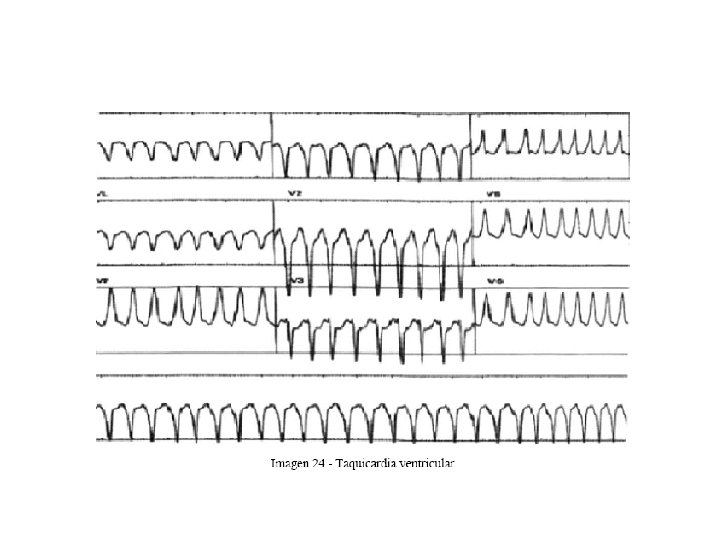

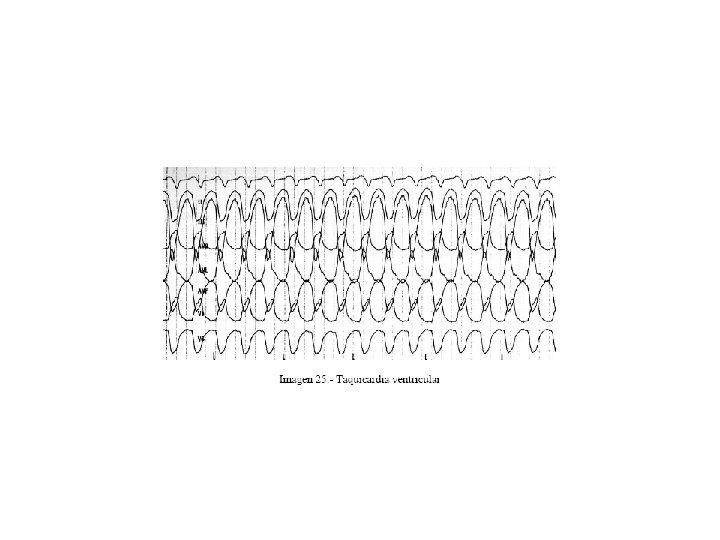

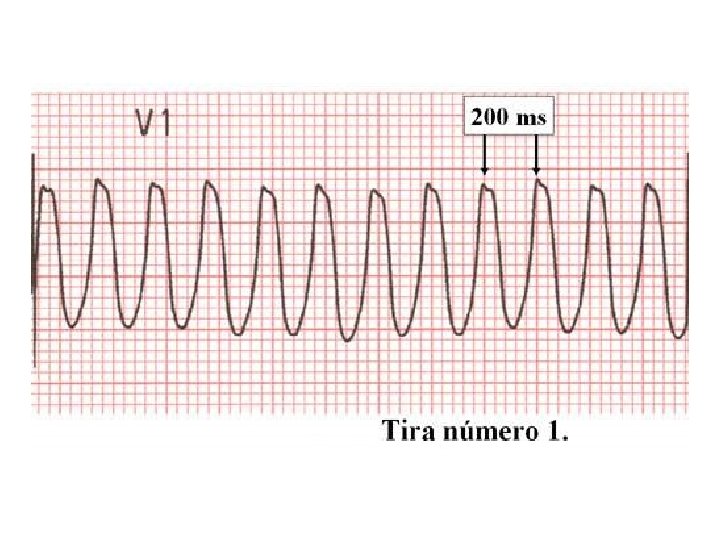

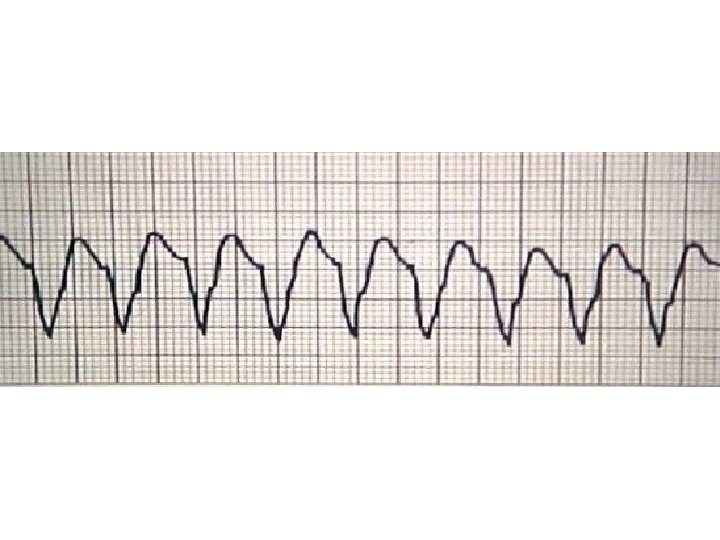

TV DEL TRACTO DE SALIDA DE VD
