Electrocardiografia Electrocardiografo Aparato electrnico producto sanitario que capta
- Slides: 31
Electrocardiografia
Electrocardiografo • Aparato electrónico (producto sanitario) que capta y amplía la actividad eléctrica del corazón a través de electrodos colocados en las 4 extremidades y en 6 posiciones precordiales. El registro de dicha actividad es el electrocardiograma (ECG).
Electrodos
Netter

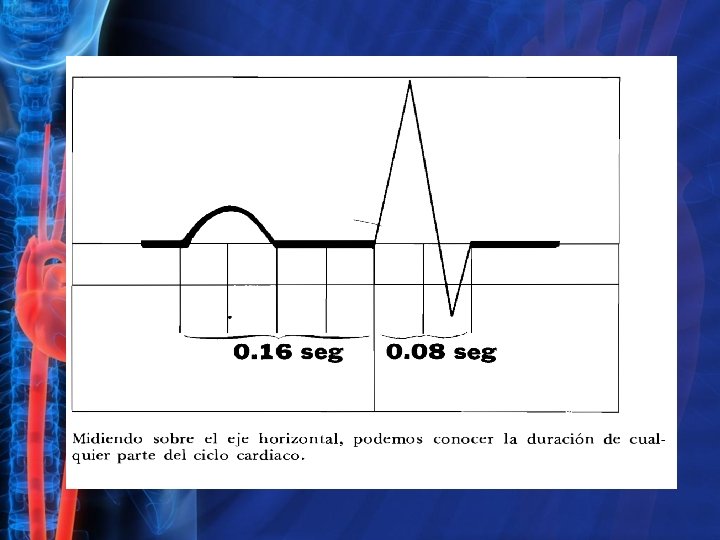

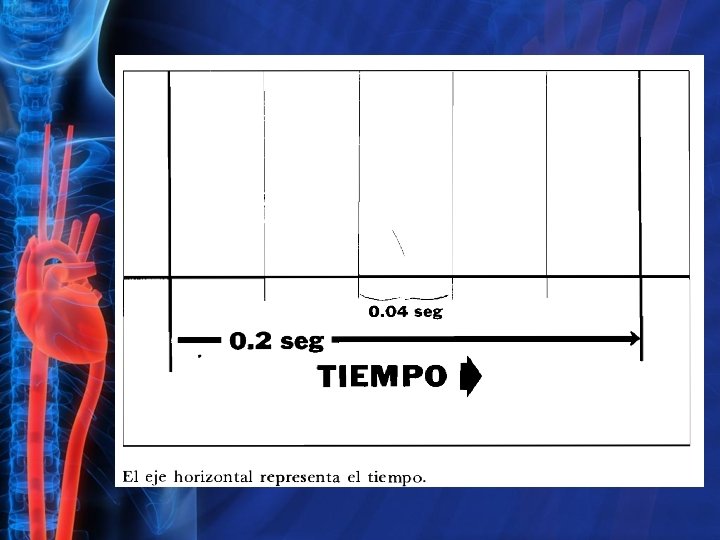

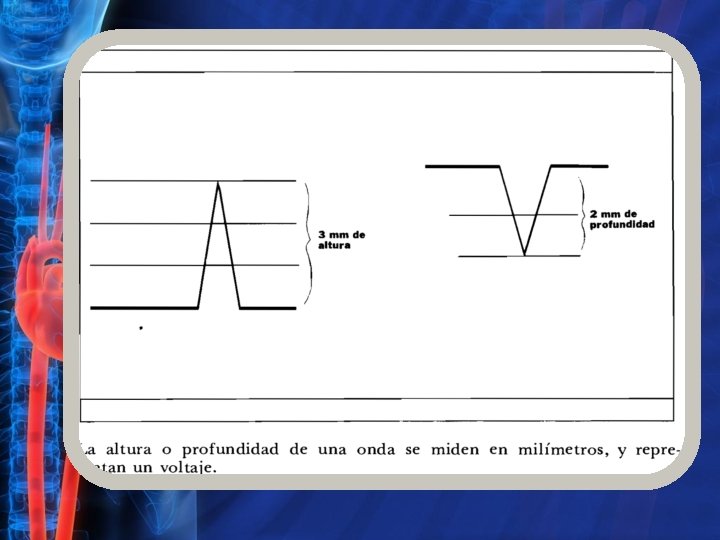

Papel y sus medidas
Todas las Medidas

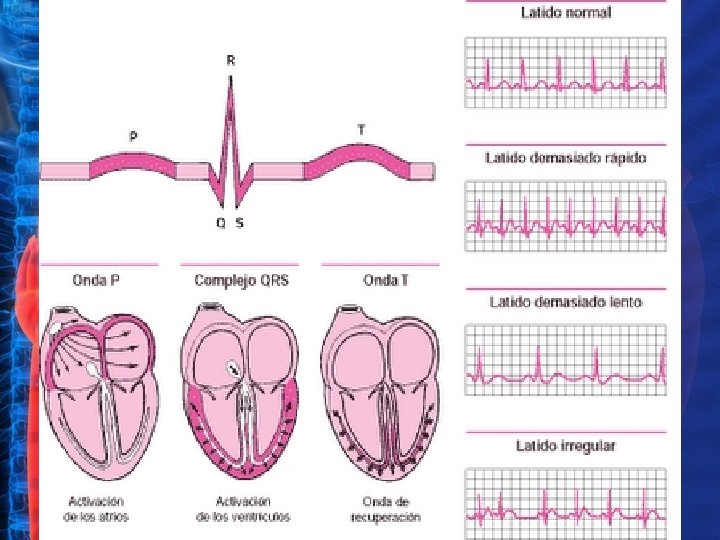

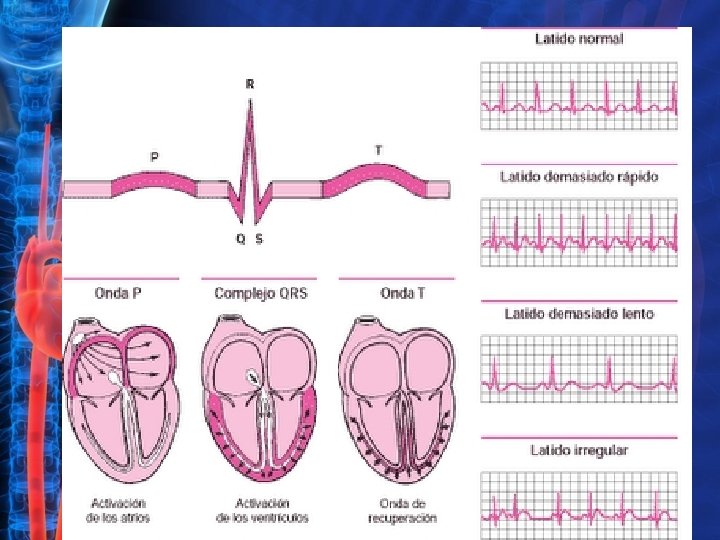

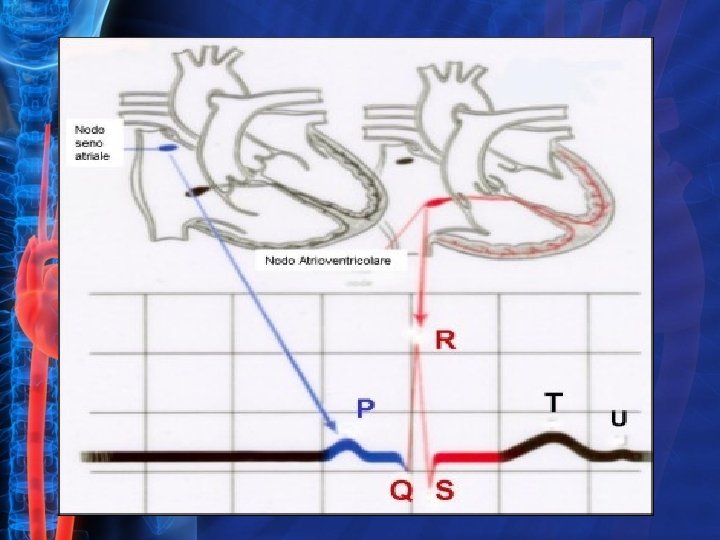

Onda P • La onda P es la señal eléctrica que corresponde a la despolarización auricular. Resulta de la superposición de la despolarización de la aurícula derecha (Parte inicial de la onda P) y de la izquierda (Final de la onda P). La repolarización de la onda P (Llamada Onda T auricular) queda eclipsada por la despolarización ventricular (Complejo QRS). Para que la onda P sea sinusal (Que provenga del Nodo Sinusal) debe reunir ciertas características:
• No debe superar los 0, 25 m. V (mili Voltios). Si lo supera, estamos en presencia de un Agrandamiento Auricular Derecho. • Su duración no debe superar los 0, 11 segundos en el adulto y 0, 07 -0, 09 segundos en los niños. Si esta aumentado, posee un Agrandamiento Auricular Izquierdo y derecho. • Tiene que ser redondeada, de rampas suaves, simétricas, de cúspide roma y de forma ovalada. • Tiene que preceder al complejo ventricular.
Complejo QRS • El complejo QRS corresponde a la corriente eléctrica que causa la contracción de los ventrículos derecho e izquierdo (despolarización ventricular), la cual es mucho más potente que la de las aurículas y compete a más masa muscular, produciendo de este modo una mayor deflexión en el electrocardiograma. • La onda Q, cuando está presente, representa la pequeña corriente horizontal (de izquierda a derecha) del potencial de acción viajando a través del septum interventricular. Las ondas Q que son demasiado anchas y profundas no tienen un origen septal, sino que indican un infarto de miocardio.
• Onda Q Es la primera onda negativa • Onda R es cualquier onda positiva del QRS • Onda S Es cualquier onda negativa del QRS siempre y cuando haya una onda positiva antes.
ONDA R y S • Las ondas R y S indican contracción del miocardio. Las anormalidades en el complejo QRS pueden indicar bloqueo de rama (cuando es ancha), taquicardia de origen ventricular, hipertrofia ventricular u otras anormalidades ventriculares. Los complejos son a menudo pequeños en las pericarditis. • La duración normal es de 60 a 100 milisegundos
Onda T • La onda T representa la repolarización de los ventrículos. Durante la formación del complejo QRS, generalmente también ocurre la repolarización auricular que no se registra en el ECG normal, ya que es tapado por el complejo QRS. Eléctricamente, las células del músculo cardiaco son como muelles cargados; un pequeño impulso las dispara, despolarizan y se contraen. La recarga del muelle es la repolarización (también llamada potencial de acción).
ANOMALIAS • En la mayoría de las derivaciones, la onda T es positiva. Las ondas T negativas pueden ser síntomas de enfermedad, aunque una onda T invertida es normal en V 1 ( V 2 -3 en personas de raza negra). • El segmento ST conecta con el complejo QRS y la onda T. Puede estar reducido en la isquemia y elevado en el infarto de miocardio
• Segmento PR • Trazo horizontal isoeléctrico que va del final de la despolarización auricular al principio de la despolarización ventricular • Segmento ST • Trazo horizontal isoeléctrico que va del final de la despolarización ventricular al principio de la repolarización ventricular (puede estar desviado de la línea basal en ± 1 m. V)
Intervalo PR • Representa el tiempo de propagación del estímulo desde su formación en el nodo SA hasta el comienzo de la activación ventricular. • Duración normal mayor de 0, 12 seg y menor de 0, 2 seg.
• Intervalo QT • Representa toda la actividad eléctrica ventricular. La duración depende de la frecuencia cardiaca, por lo que para valorarlo debe usarse el QT corregido (QTc). • Duración normal máxima del QTc 0, 44 sg
• Punto J • Punto de unión del complejo QRS con el segmento ST. Normalmente es isoeléctrico, pero puede estar elevado en la repolarización precoz
Derivaciones
Derivaciones electrocardiográficas Concepto Puntos de contacto entre el electrocardiógrafo y la superficie del paciente, por donde ser captan los potenciales eléctricos generados por el Corazón. Tipos • De extremidades • Precordiales
Derivaciones de extremidades a. VL a. VR D 1 C D 3 + a. VF D 2 • Son derivaciones localizadas en el plano frontal • Bipolares: D 1: (+) brazo izq. D 2: (+) pierna izq. D 3: (+) pierna izq. (-) brazo dcho (-) brazo izq. • Monopolares: a. VR: brazo derecho a. VL: brazo izquierdo a. VF: pierna izquierda + +
Derivaciones bipolares y monoplares D 1 D 2 Einthoven D 3 Central terminal de Wilson: VR, VL, VF Central terminal de Golberger (a. VR, a. VL, a. VF)
Ángulo de Louis Derivaciones precordiales Son derivaciones • situadas en el plano horizontal • monopolares V 1: V 2: V 3: V 4: V 5: V 6: 4º Espacio Intercostal Derecho junto al esternón 4º Espacio Intercostal Izquierdo junto al esternón Entre V 2 y V 4 5º Espacio Intercostal Izquierdo Linea Medio Clavicular En el plano horizontal de V 4 Linea Axilar Anterior Izq. En el plano horizontal de V 4 Linea Axilar Media Izq.

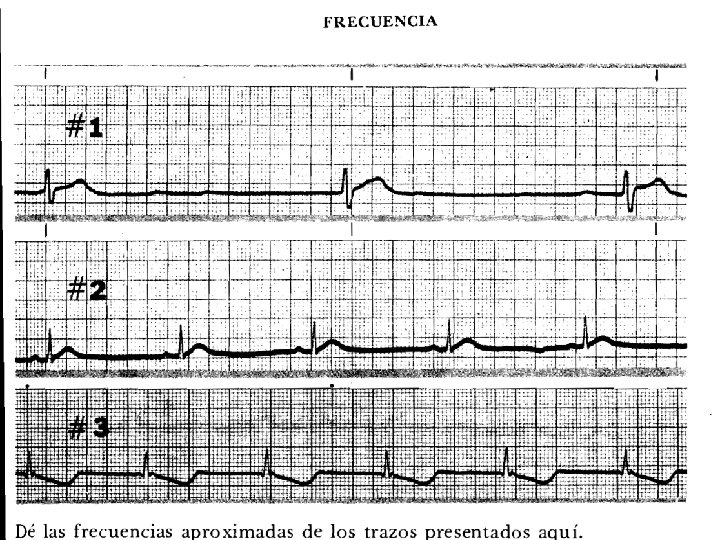

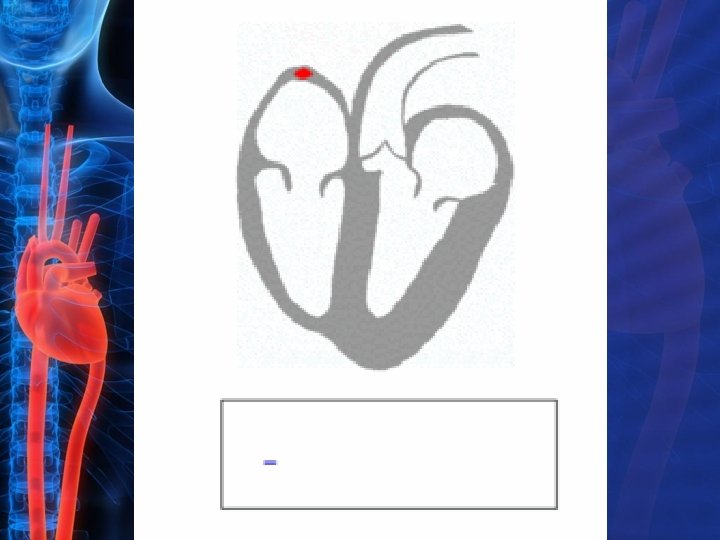

Ritmo Sinusal Normal • Es el que se origina en el nodo sinusal y que presenta frecuencias entre 60 y 100. • Cada impulso viaja por el sistema de conduccion normal. • Sus ondas, complejos e intervalos son normales.
