ELECTROCARDIOGRAFI Program Studi Ilmu Keperawatan Universitas Esa Unggul
- Slides: 10
ELECTROCARDIOGRAFI Program Studi Ilmu Keperawatan Universitas Esa Unggul Pertemuan 11
Pendahuluan • Elektrokardiografi adalah ilmu yang mempelajari aktivitas listrik jantung • Elektrokardiogram (EKG) adalah suatu grafik yang menggambarkan rekaman listrik jantung • Kegiatan listrik jantung dalam tubuh dapat dicatat dan direkam melalui elektroda yang di pasang pada permukaan tubuh • EKG hanyalah satu pemeriksaan laboratorium yang merupakan alat bantu dalam menegakkan diagnosis penyakit jantung

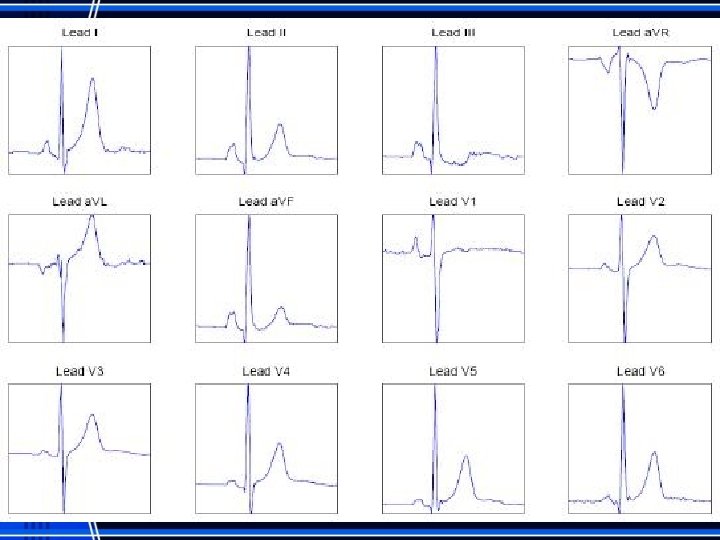

Sadapan EKG • Sadapan Bipolar – Hanya merekam perbedaan potensial dari 2 elekroda Sadapan I, III – Sadapan I • Merekam beda potensial antara RA (-) dan LA (+) – Sadapan II • Merekam beda potensial antara RA (-) dan LF (+) – Sadapan III • Merekam beda potensial antara LA (-) dan LF (+) Ketiga sadapan ini digambarkan sebagai sebuah segitiga sama sisi, yang lazim disebut segitiga EINTHOVEN
Segitiga EINTHOVEN
Sadapan Unipolar • Sadapan Unipolar Ekstremitas – Sadapan a. VR • Merekam potensial listrik pada RA (+), LA dan LF membentuk elektroda indiferen (potensial 0) – Sadapan a. VL • Merekam potensial listrik pada LA (+), RA dan LF membentuk elektroda indiferen (potensial 0) – Sadapan a. VF • Merekam potensial listrik pada LF (+), RA dan LA membentuk elektroda indiferen (potensial 0)

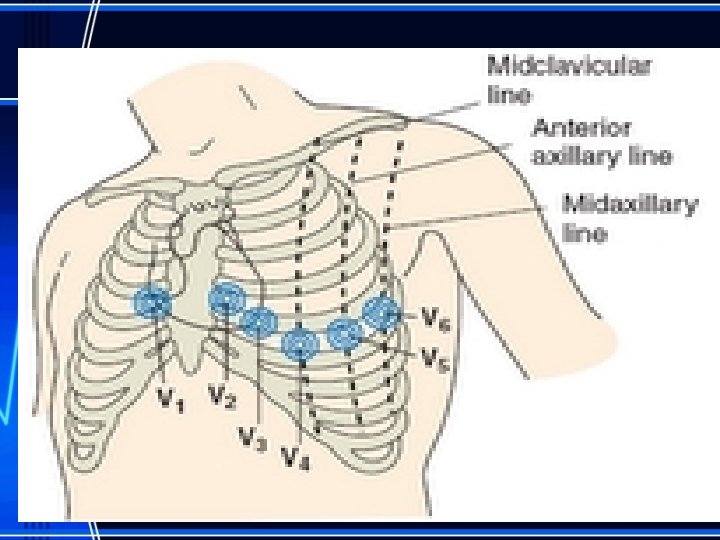

Sadapan Unipolar • Sadapan Unipolar Prekordial – – – VI : Ruang interkostal IV garis sternal kanan V 2 : Ruang interkostal IV garis sternal kiri V 3 : Peretengahan antara V 2 dan V 4 : Ruang interkostal V garis midklavikula V 5 : Sejajar V 4 garis aksila depan V 6 : Sejajar V 5 garis aksila tengah
Menentukan Frekuensi Jantung • 300 _____________ Jumlah Kotak besar antara R-R • 1500 ______________ Jumlah kotak kecil anatara R-R • Ambil EKG strip sepanjang 6 detik , hitung jumlah QRS dan kalikan 10
