ELECTROCARDIOGRAFÍA BASICA Dr. Leonardo Moya Loor Especialista en Cardiología Fellow de Hemodinamia www. drleonardomoya. wordpress. com
ELECTROCARDIOGRAFO • Willem Einthoven (1860 – 1927) • Entre 1901 – 1906 inventó y publico la utilidad del galvanómetro para registros cardíacos = Electrocardiógrafo. www. drleonardomoya. wordpress. com
DI DII TRIANGULO DE EINTHOVEN www. drleonardomoya. wordpress. com DIII
LEY DE EINTHOVEN • La suma de los voltajes en un circuito cerrado es igual a Cero. • DII = DI + DIII www. drleonardomoya. wordpress. com
ELECTROCARDIOGRAFOS • Velocidad de Registro: 12. 5 mm/seg; 25 mm/seg; 50 mm/seg • Amplitud de registros: . 0, 5 cm/m. V; 1 cm/m. V y 2 cm/m. V. • Filtros de Registros 25 Hz y 50 Hz. www. drleonardomoya. wordpress. com

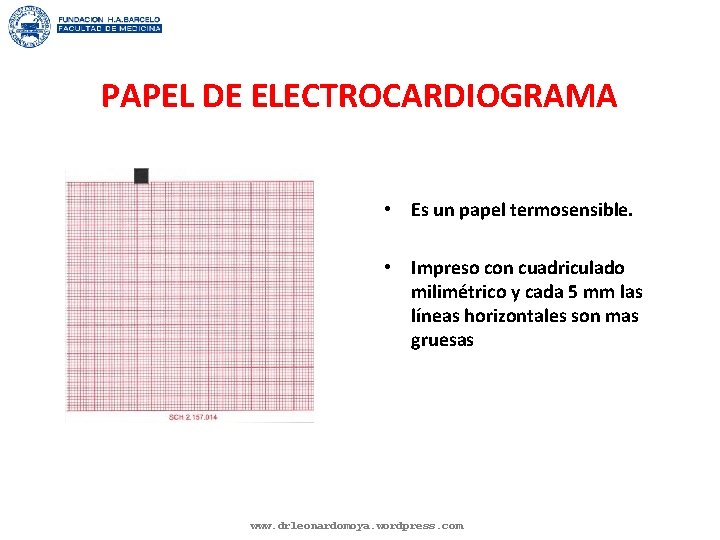

PAPEL DE ELECTROCARDIOGRAMA • Es un papel termosensible. • Impreso con cuadriculado milimétrico y cada 5 mm las líneas horizontales son mas gruesas www. drleonardomoya. wordpress. com
ELECTROCARDIOGRAMA • El electrocardiograma (ECG) es el registro gráfico de la actividad eléctrica del corazón. - Despolarización - Repolarización Son detectadas desde la superficie corporal en forma de ondas de presentación cíclica. www. drleonardomoya. wordpress. com

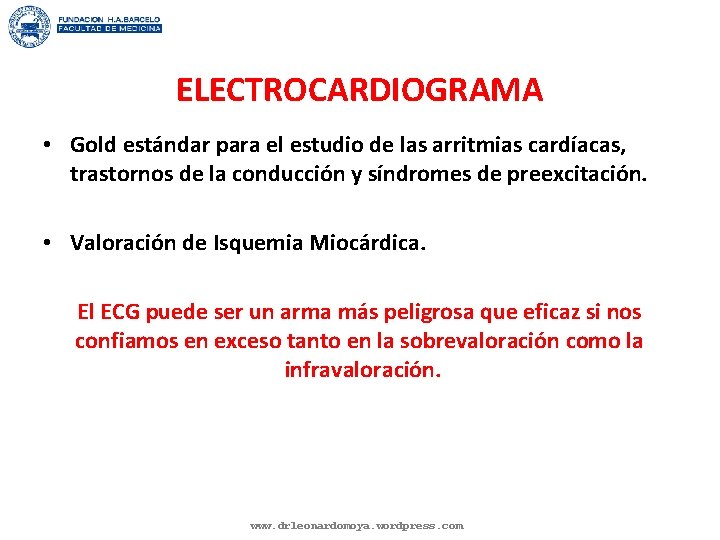

ELECTROCARDIOGRAMA • Gold estándar para el estudio de las arritmias cardíacas, trastornos de la conducción y síndromes de preexcitación. • Valoración de Isquemia Miocárdica. El ECG puede ser un arma más peligrosa que eficaz si nos confiamos en exceso tanto en la sobrevaloración como la infravaloración. www. drleonardomoya. wordpress. com

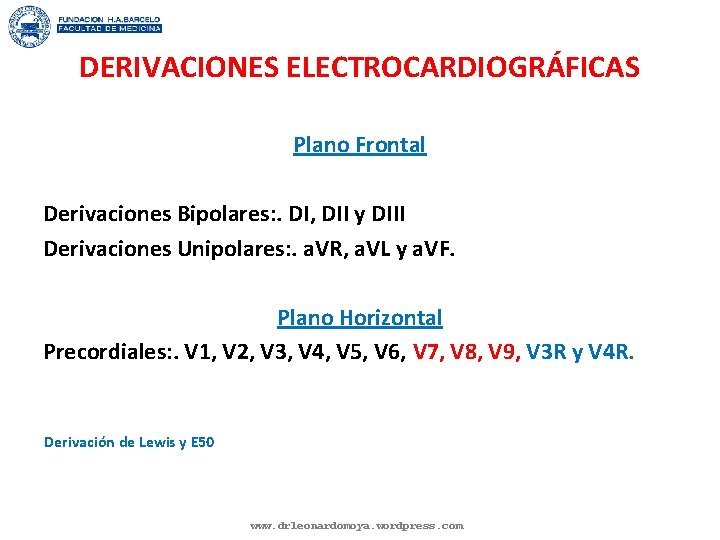

DERIVACIONES ELECTROCARDIOGRÁFICAS Plano Frontal Derivaciones Bipolares: . DI, DII y DIII Derivaciones Unipolares: . a. VR, a. VL y a. VF. Plano Horizontal Precordiales: . V 1, V 2, V 3, V 4, V 5, V 6, V 7, V 8, V 9, V 3 R y V 4 R. Derivación de Lewis y E 50 www. drleonardomoya. wordpress. com
Diferencia entre Derivaciones Unipolares y Bipolares www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com

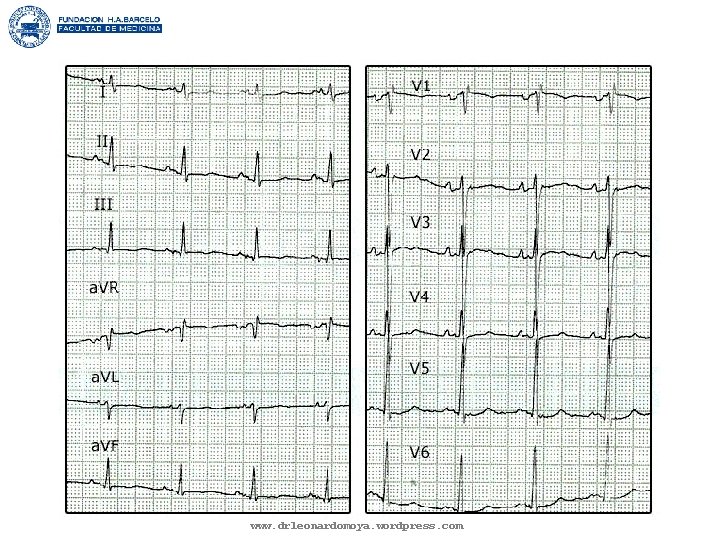

ELECTROCARDIOGRAMA NORMAL www. drleonardomoya. wordpress. com
RITMO SINUSAL • P positiva en DI, DII, a. VF y de V 2 a V 6. Negativa en a. VR Negativa o isodifásica en DIII y a. VR. • Intervalo p-r entre 0, 11 y 0, 20 seg. (hasta 0, 22 en ancianos). • Toda onda P debe estar seguida de complejo q. Rs. • Frecuencia cardíaca entre 60 – 100. www. drleonardomoya. wordpress. com

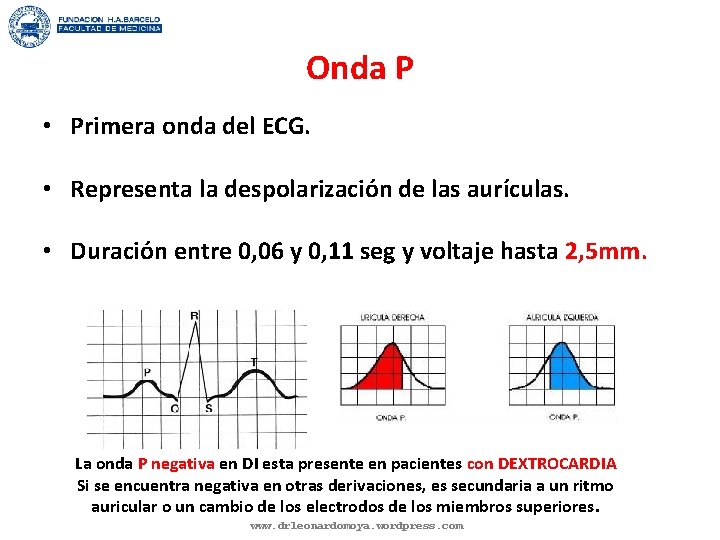

Onda P • Primera onda del ECG. • Representa la despolarización de las aurículas. • Duración entre 0, 06 y 0, 11 seg y voltaje hasta 2, 5 mm. La onda P negativa en DI esta presente en pacientes con DEXTROCARDIA Si se encuentra negativa en otras derivaciones, es secundaria a un ritmo auricular o un cambio de los electrodos de los miembros superiores. www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com

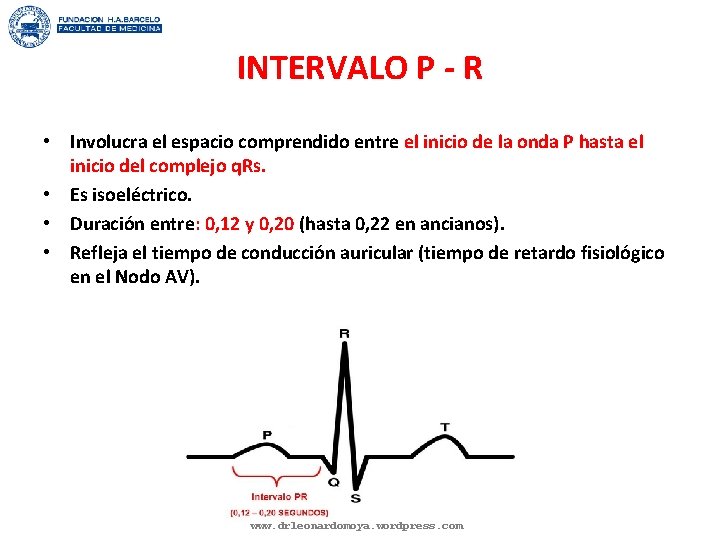

INTERVALO P - R • Involucra el espacio comprendido entre el inicio de la onda P hasta el inicio del complejo q. Rs. • Es isoeléctrico. • Duración entre: 0, 12 y 0, 20 (hasta 0, 22 en ancianos). • Refleja el tiempo de conducción auricular (tiempo de retardo fisiológico en el Nodo AV). www. drleonardomoya. wordpress. com

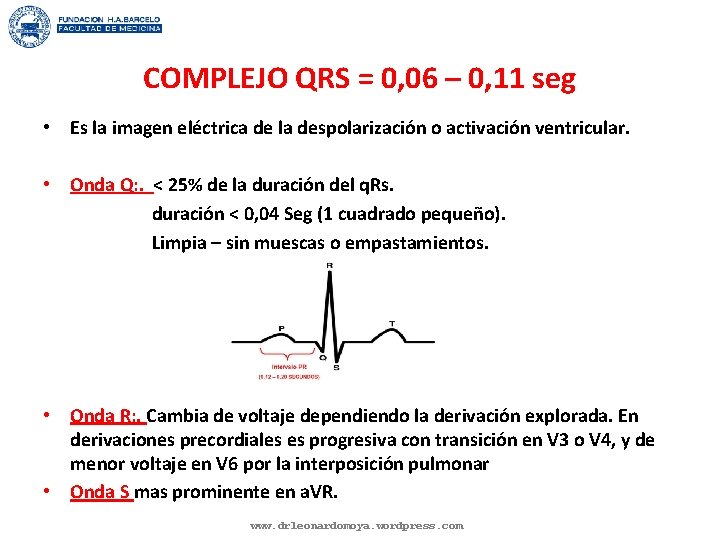

COMPLEJO QRS = 0, 06 – 0, 11 seg • Es la imagen eléctrica de la despolarización o activación ventricular. • Onda Q: . < 25% de la duración del q. Rs. duración < 0, 04 Seg (1 cuadrado pequeño). Limpia – sin muescas o empastamientos. • Onda R: . Cambia de voltaje dependiendo la derivación explorada. En derivaciones precordiales es progresiva con transición en V 3 o V 4, y de menor voltaje en V 6 por la interposición pulmonar • Onda S mas prominente en a. VR. www. drleonardomoya. wordpress. com
PUNTO J Y SEGMENTO ST • Punto J: . Juntion = Unión entre fin de la onda S y el inicio de la onda T. • Debe ser isoeléctrico. www. drleonardomoya. wordpress. com

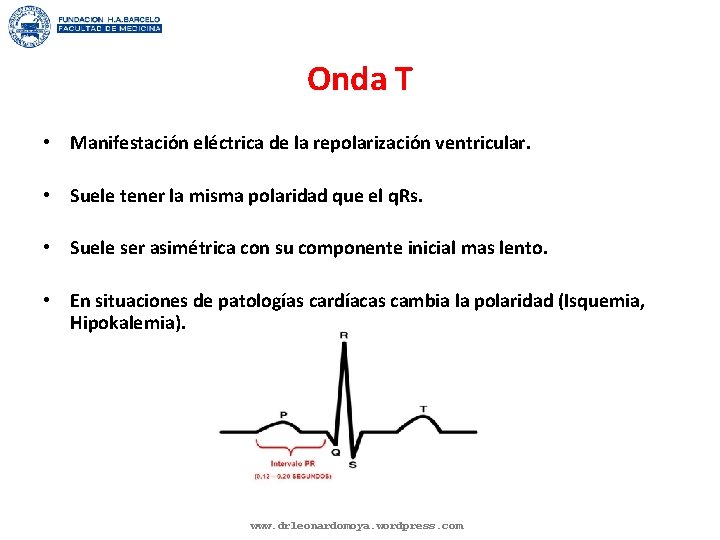

Onda T • Manifestación eléctrica de la repolarización ventricular. • Suele tener la misma polaridad que el q. Rs. • Suele ser asimétrica con su componente inicial mas lento. • En situaciones de patologías cardíacas cambia la polaridad (Isquemia, Hipokalemia). www. drleonardomoya. wordpress. com
INTERVALO QT • Se mide desde el inicio del complejo q. Rs (puede o no tener onda q) hasta el fin de la onda T. • Duración habitual = 0, 36 – 0, 44 seg. • Fórmula de Bazet: . www. drleonardomoya. wordpress. com
FRECUENCIA CARDIACA • 1 minuto = 300 cuadros (5 mm ó 5 cuadritos) 1500 cuadritos de 1 mm www. drleonardomoya. wordpress. com
FRECUENCIA CARDIACA IRREGULAR • CALCULAR la cantidad de complejos q. Rs: . - En 15 cuadrados de 5 mm (= 3 seg) y multiplicarlo por 20 (cantidad de 3 seg en 1 min). - En 20 cuadrados de 5 mm (=4 seg) y multiplicarlo por 15 (cantidad de 4 seg en 1 min). www. drleonardomoya. wordpress. com
EJE ELECTRICO Todas las actividades eléctricas del corazón tienen un vector, al calcular el eje eléctrico cardíaco, se analizan las sumas de las fuerzas del miocardio ventricular (QRS) y se lo analiza en el PLANO FRONTAL www. drleonardomoya. wordpress. com
EJE ELECTRICO www. drleonardomoya. wordpress. com
EJE ELECTRICO www. drleonardomoya. wordpress. com

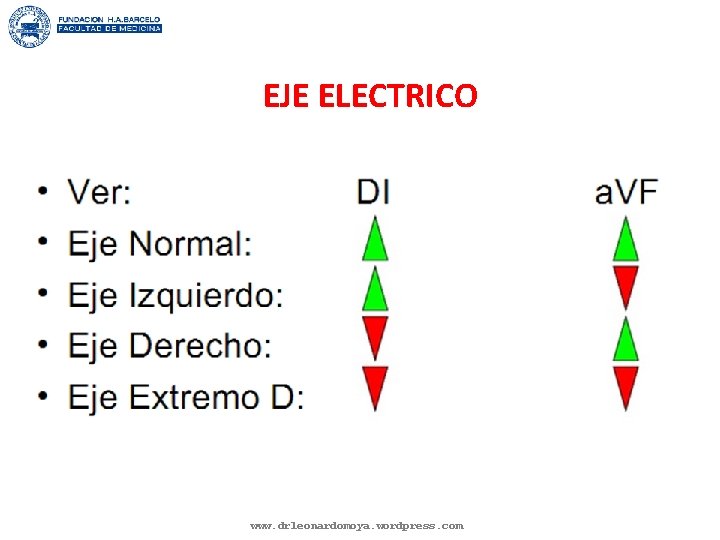

EJE ELECTRICO • Si el QRS de mayor positividad está en DI el eje = 0. • Si el QRS de mayor positividad está en DII el eje = + 60. • Si el QRS de mayor positividad está en DIII el eje = + 120. • Si el QRS de mayor positividad está en a. VR el eje = - 150. • Si el QRS de mayor positividad está en a. VL el eje = - 30. • Si el QRS de mayor positividad está en a. VF el eje = + 90. www. drleonardomoya. wordpress. com
EJE ELECTRICO www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com
CRECIMIENTO DE CAVIDADES www. drleonardomoya. wordpress. com
CRECIMIENTO AURICULAR • Presión auricular normal (4 d – 12 s mm. Hg). • En situaciones patológicas las aurículas pueden recibir durante su diástole una mayor cantidad de sangre y sufrir una sobrecarga de diastólica, o se ven forzadas a realizar una sístole mas enérgica para su vaciado y sufren una sobrecarga sistólica. • La onda P es la manifestación eléctrica y mecánica de las aurículas. www. drleonardomoya. wordpress. com
CRECIMIENTO AURICULAR DERECHO • Onda P de duración normal pero mayor voltaje. • Onda P > 0, 25 m. V en DII, DIII y a. VF. (P pulmonale) • Onda P alta y bimodal, con el componente mayor en DI y DII mas que DII y DIII (P tricuspidale). • • • Estenosis o insuficiencia Tricuspíde. Estenosis Pulmonar. Hipertensión Arterial Pulmonar. Comunicación Interauricular. Cor pulmonale agudo o Crónico. www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com
CRECIMIENTO AURICULAR IZQUIERDO • • Onda P de voltaje normal pero mayor duración. Onda P > 0, 12 seg en DII, DIII y a. VF. (P pulmonale) Onda P bimodal en DII, DIII y a. VF. Onda P bifásica en V 1 y V 2 con componente negativo predominante • • • Estenosis Mitral Insuficiencia Mitral Hipertensión Arterial Sistémica Estenosis Valvular Aórtica Coartación de Aorta www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com
CRECIMIENTO VENTRICULAR DERECHO • Generalmente se manifiesta en el ECG cuando la masa ventricular tiende a ser igual o mayor que el VI. • Patrón q. R en V 1 y/o V 3. • Onda R > 0, 7 m. V en V 1. • Estenosis Pulmonar Severa • Tetralogía de Fallot • Hipertensión Pulmonar Primaria www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com
CRECIMIENTO VENTRICULAR IZQUIERDO • Indice de Sokolow-Lyon: (S en V 1) + (R en V 5 o V 6) > 35 mm • Criterios de Voltaje: . R en DI > 1, 4 m. V R en a. VL > 1, 6 m. V. R en a. VF > 2, 0 m. V. • • • Hipertensión Arterial. Estenosis Aórtica. Coartación Aórtica. Insuficiencia Mitral. Insuficiencia Aórtica. www. drleonardomoya. wordpress. com
www. drleonardomoya. wordpress. com
