Electro Magnetismo • Corrente eléctrica alternada • Electromagnetismo • Transformadores • Máquinas corrente contínua • Máquinas corrente alternada • Outras máquinas
Energia Eléctrica Mecânica máquina eléctrica Motor Gerador Transformador Circuito eléctrico electromagnetismo f Circuito mecânico Circuito magnético
Princípios de aplicação dos campos magnéticos Um fio, por onde flui uma corrente eléctrica, produz um campo magnético no espaço à sua volta Um campo magnético, variável no tempo, induz uma tensão num condutor, que se encontre nas suas imediações Transformadores Um fio, percorrido por uma corrente eléctrica, quando em presença de um campo magnético, fica sujeito a uma força Motores Um fio, que se mova na presença de um campo magnético, terá uma tensão, nele, induzida Geradores
Lei da indução magnética Lei de Bio-Savart Força electromotriz induzida Lei de Lenz–Faraday Lei de Laplace Lei Ampére
O que é o magnetismo ? N S vídeo Disco com bussola
2 tipos de magnetismo: - Magnetos permanentes - Electromagnetos
O que gera um campo (electro)magnético I S N N Campo magnético com I sinusoidal I
Domínio magnético + –
S N Domínios com I sinusoidal
Ter os domínios alinhados, corresponde à existência de uma força magnetomotriz F, tanto maior quanto maior for o alinhamento F F F
As linhas de força fecham-se
I S N
(Ampére) c S curva c de comprimento l analogia definindo Força Magnetomotriz: F (capacidade de uma bobine produzir fluxo) F F Relutância F= R f R “Resistência” ao estabelecimento de linhas de força
f f F R
Associação de Relutâncias: R f Rc F Re Rd R 1 f R 2 R 1 F R 2 R 1 f R 2 F R 1 R 2
Associação de Forças Magnetomotrizes: F Ftotal = F 1 + F 2 ou: ftotal = f 1 + f 2 Ftotal = F 1 – F 2 ou: ftotal = f 1 – f 2
Permeabilidade e materiais ferro magnéticos S (3 linhas) mar (4 px 10 -7) S mferro (4000 x 4 px 10 -7) Fluxo mais elevado no ferro, do que no ar

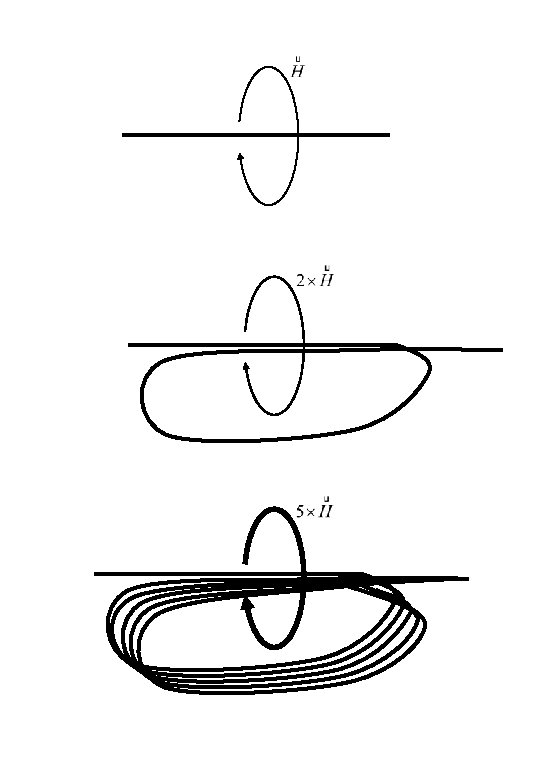

Curva magnetização materiais magnéticamente “virgens” (1ª magnetização) Saturação B Joelho Zona linear (H = m. B) Curva magnetização p/ materiais não magnéticos Hsat H Pequena variação de B implica grande valor de H Ciclo histerético
Perdas magnéticas (perdas no ferro) q Histerese [WKg] q Correntes induzidas [WKg] Aproximações S (erros) ≈ 5% 1) Todo o fluxo passa no núcleo magnético 2) Percurso médio / Secção 3) Variação da permeabilidade com fluxo existente 4) Secção no entre-ferro
Correntes induzidas (Eddy ou Foucault)
f S S S N N N S S S SS S N N N N f Campainhas Comandos (portas) Electro-válvulas
