Electro Magnetic Compatibility 1 Electro Magnetic Compatibility EMC
![电磁兼容 Electro. Magnetic Compatibility 电磁兼容基本知识及原理 1 电磁兼容 Electro. Magnetic Compatibility 电磁兼容基本知识及原理 1](https://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-1.jpg)
电磁兼容 Electro. Magnetic Compatibility 电磁兼容基本知识及原理 1

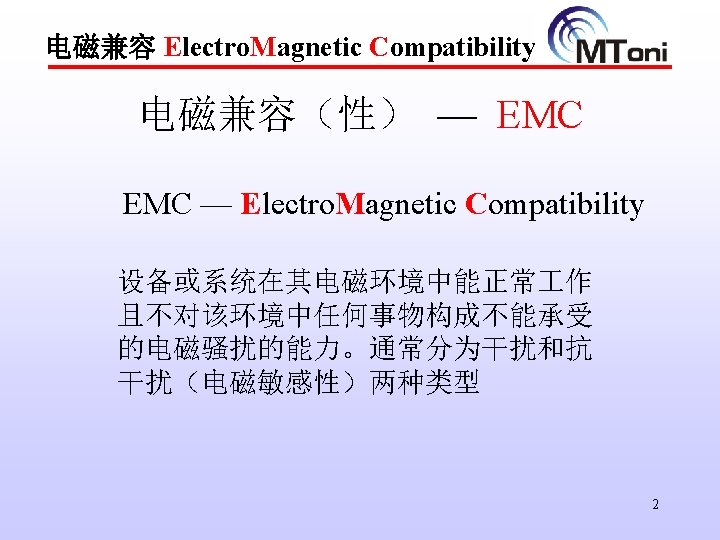

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-2.jpg)

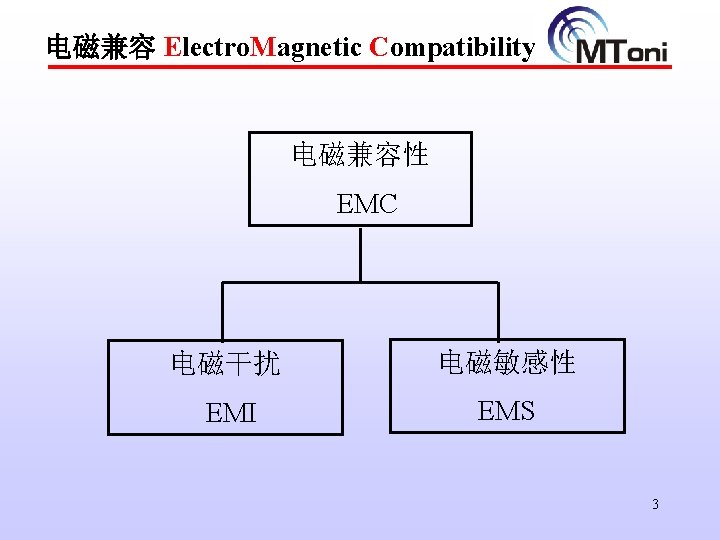

![电磁兼容 Electro. Magnetic Compatibility 电磁兼容性 EMC 电磁干扰 电磁敏感性 EMI EMS 3 电磁兼容 Electro. Magnetic Compatibility 电磁兼容性 EMC 电磁干扰 电磁敏感性 EMI EMS 3](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-3.jpg)
电磁兼容 Electro. Magnetic Compatibility 电磁兼容性 EMC 电磁干扰 电磁敏感性 EMI EMS 3

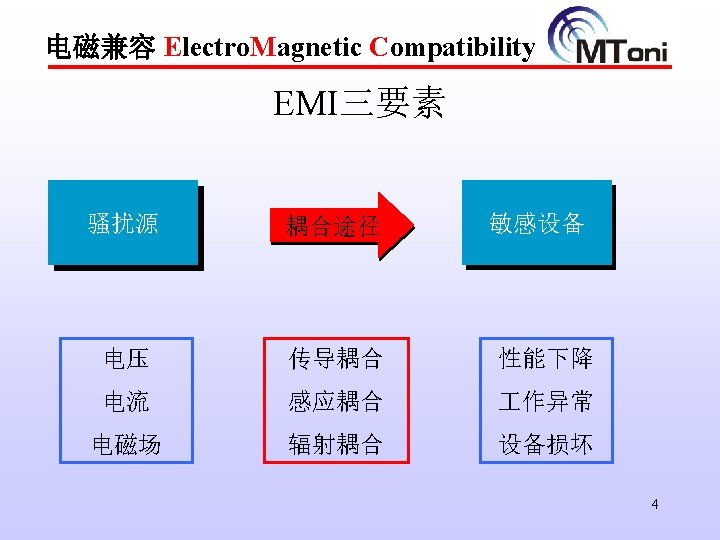

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-4.jpg)

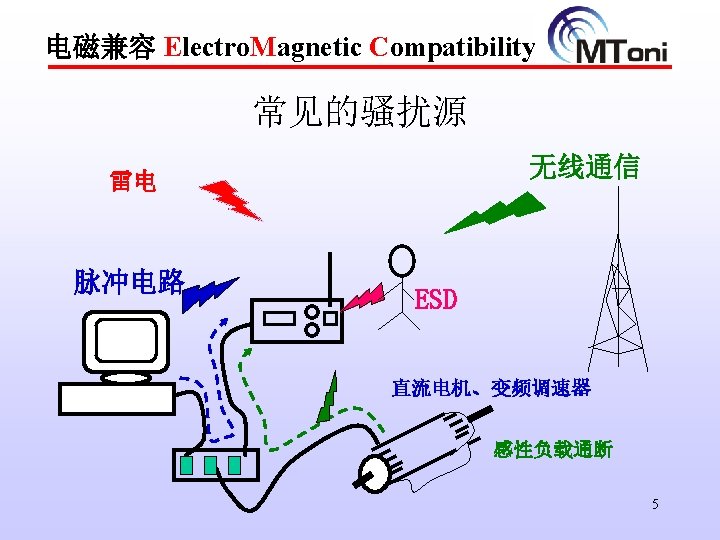

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-5.jpg)

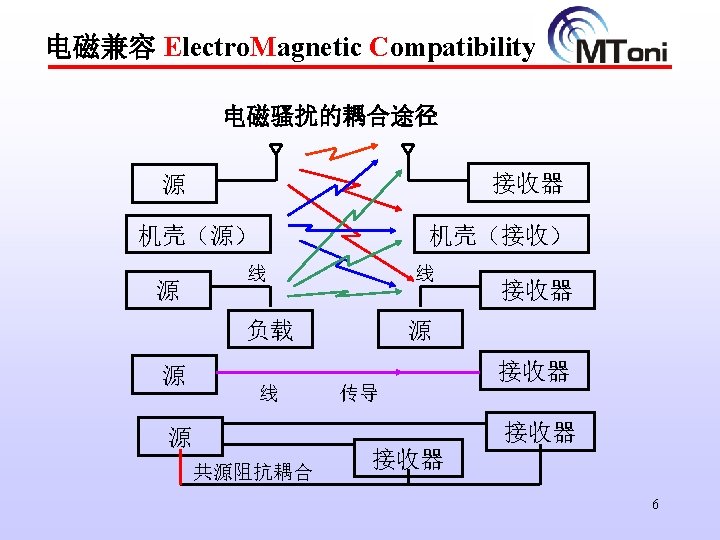

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-6.jpg)
![电磁兼容 Electro. Magnetic Compatibility EMI测试项目 通常包括 § 传导骚扰(Conducted Emission)- CE § 功率骚扰(Disturbance Power) - 电磁兼容 Electro. Magnetic Compatibility EMI测试项目 通常包括 § 传导骚扰(Conducted Emission)- CE § 功率骚扰(Disturbance Power) -](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-7.jpg)
电磁兼容 Electro. Magnetic Compatibility EMI测试项目 通常包括 § 传导骚扰(Conducted Emission)- CE § 功率骚扰(Disturbance Power) - DP § 空间辐射(Radiated Emission ) - RE § 磁场辐射(Magnetic field Emission ) - ME § 谐波电流(Harmonic Current) § 电压电压波动与闪烁(Voltage fluctuations and flicker) 7

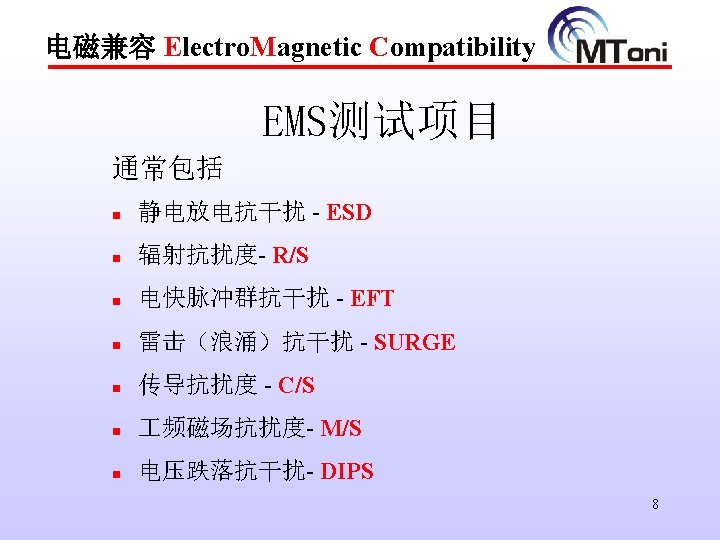

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-8.jpg)

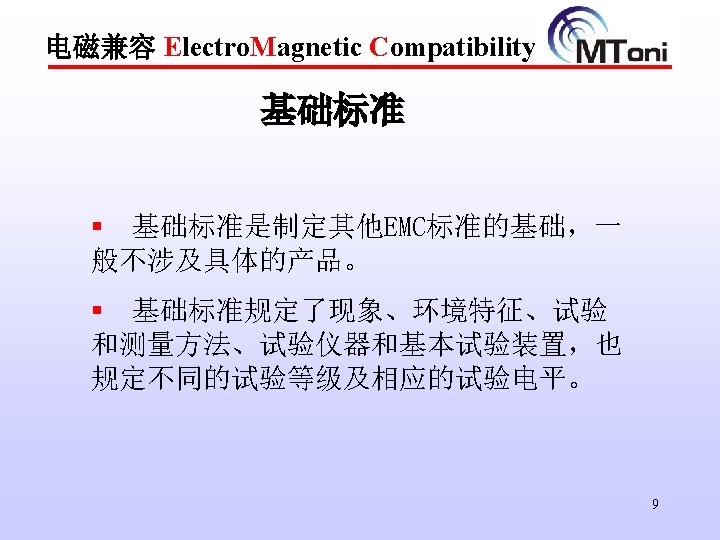

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-9.jpg)

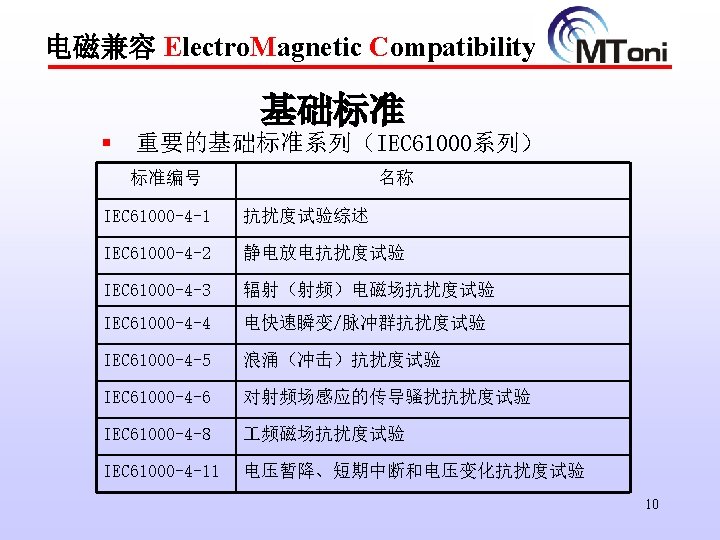

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-10.jpg)

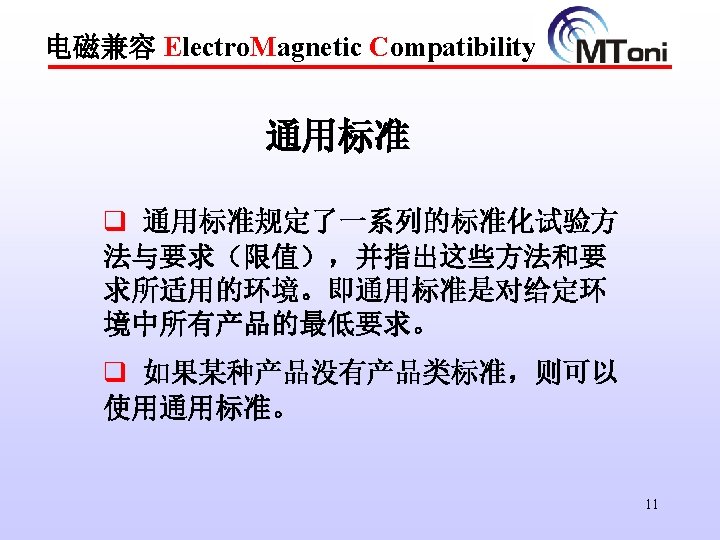

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-11.jpg)

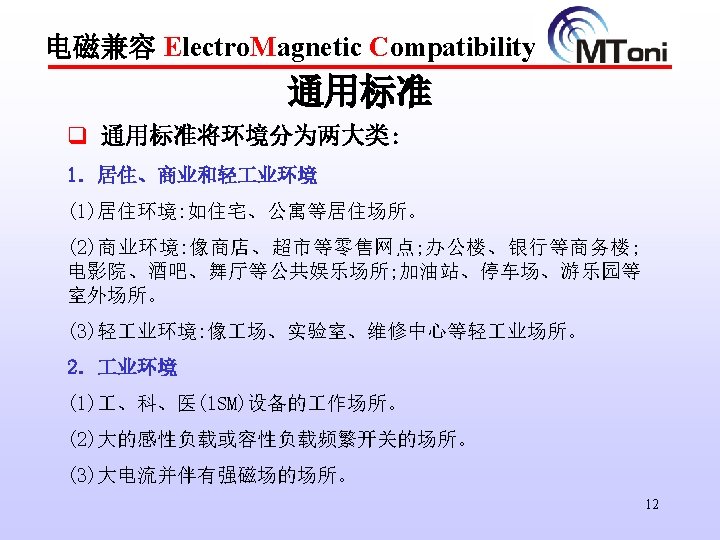

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-12.jpg)

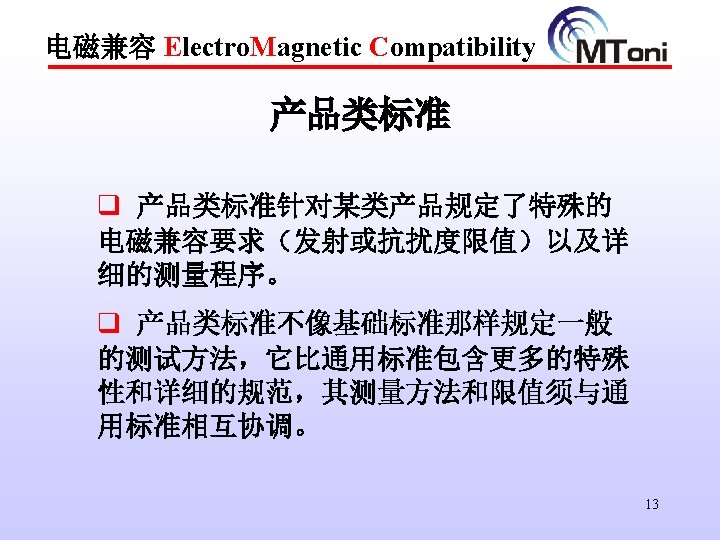

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-13.jpg)

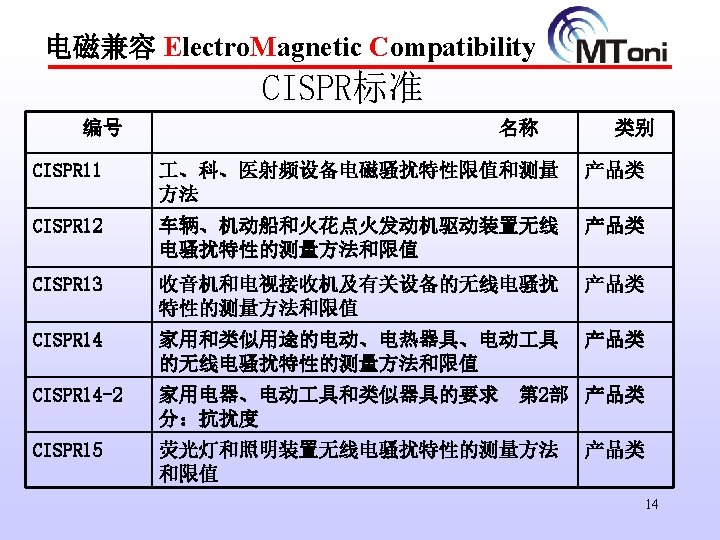

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-14.jpg)

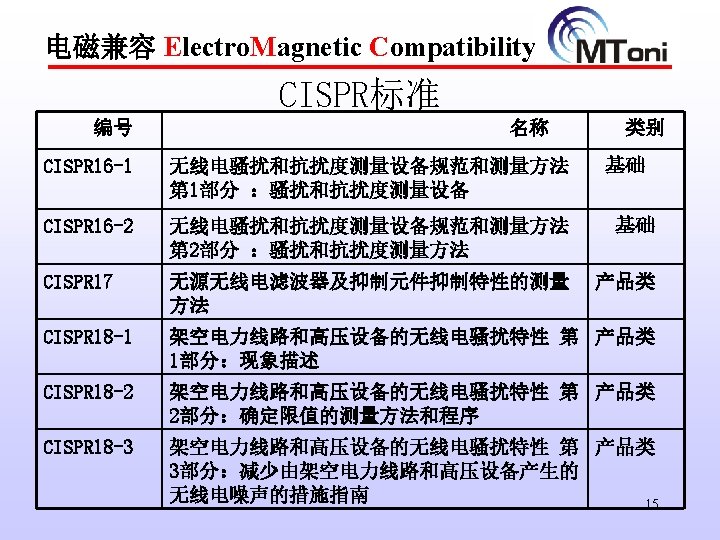

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-15.jpg)

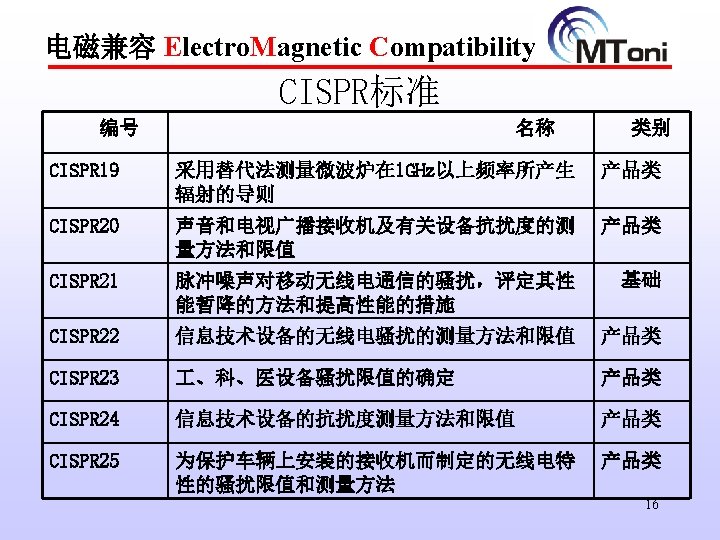

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-16.jpg)

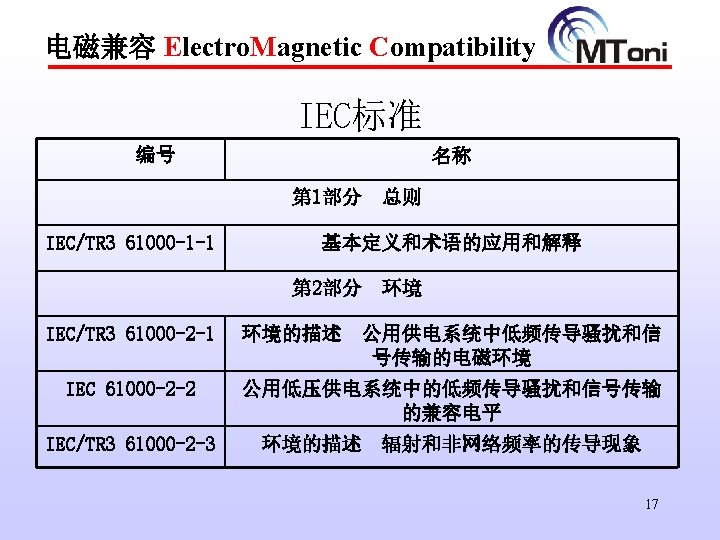

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-17.jpg)

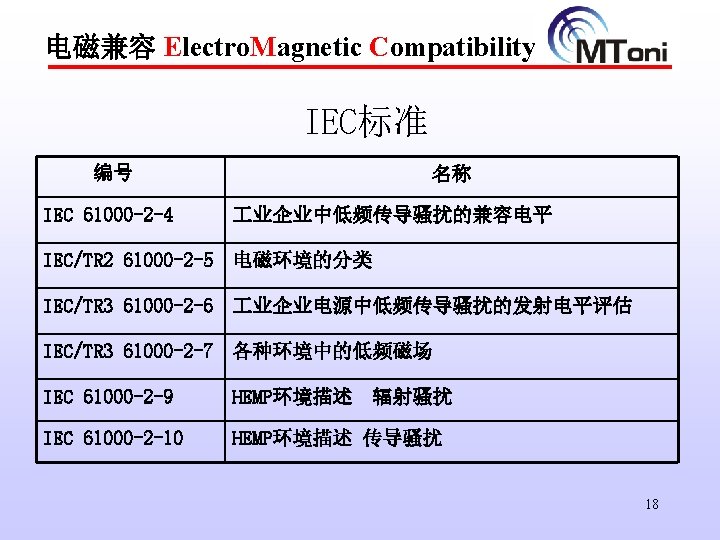

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-18.jpg)

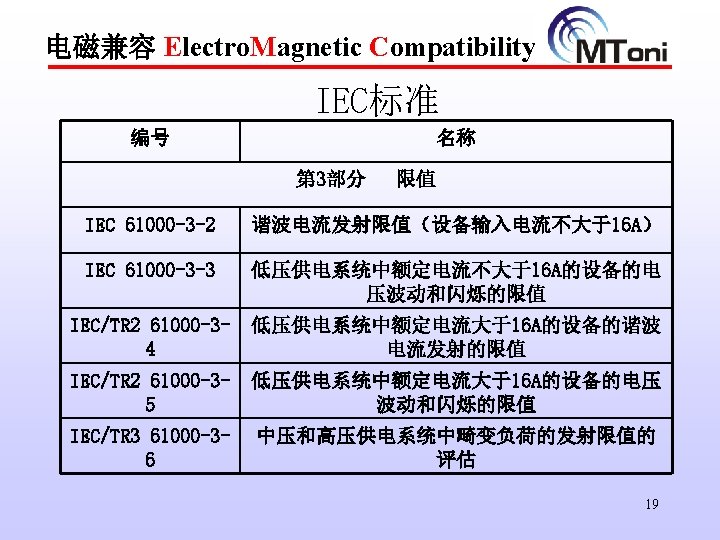

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-19.jpg)

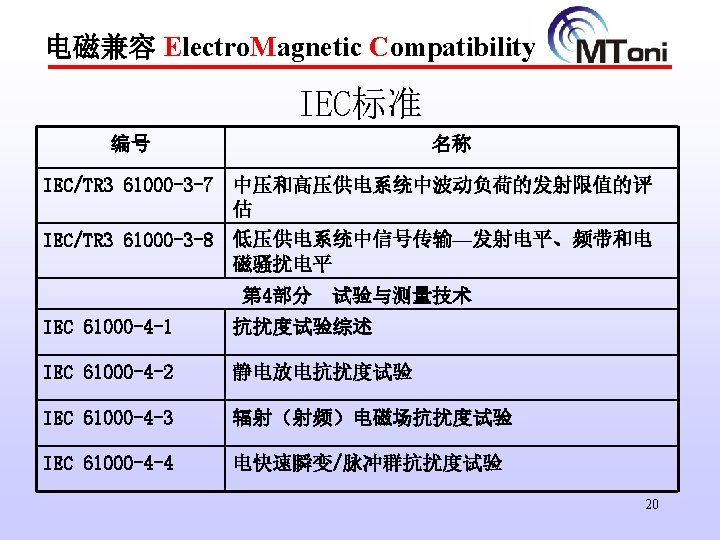

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-20.jpg)

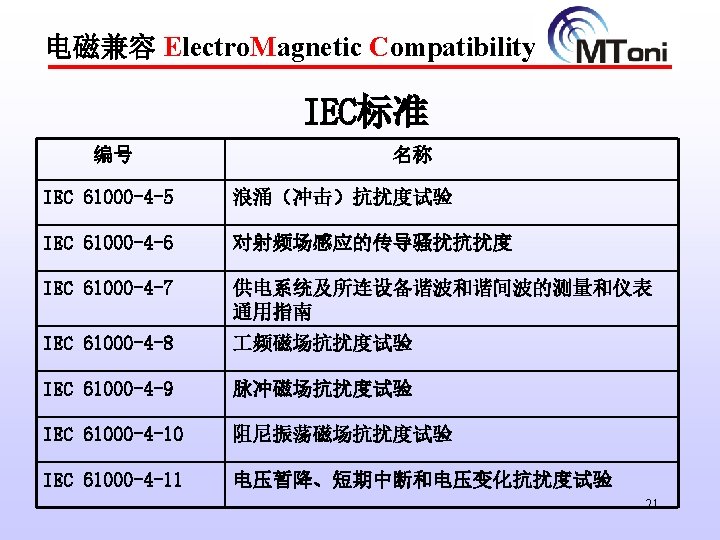

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-21.jpg)

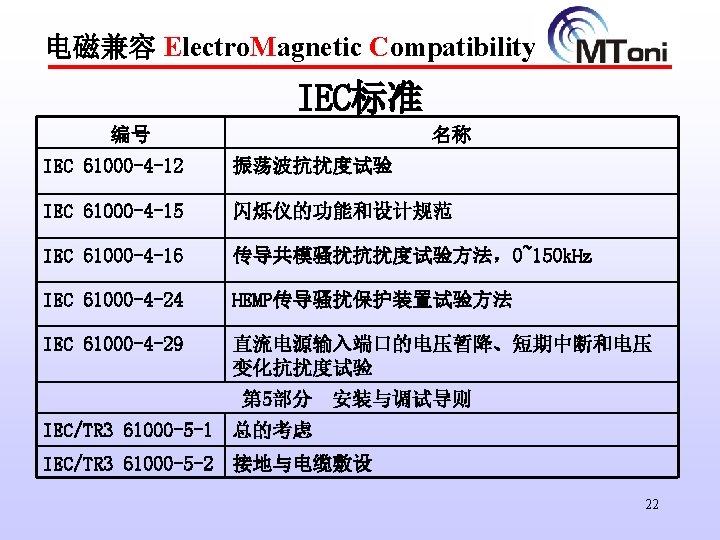

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-22.jpg)

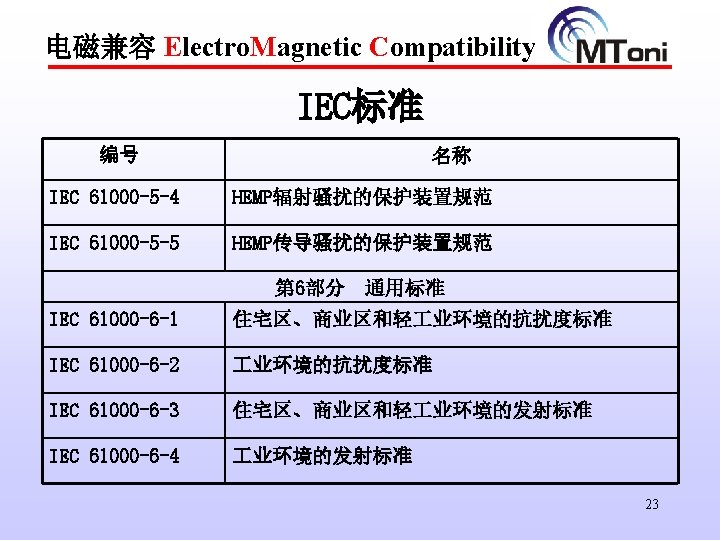

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-23.jpg)
![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-24.jpg)

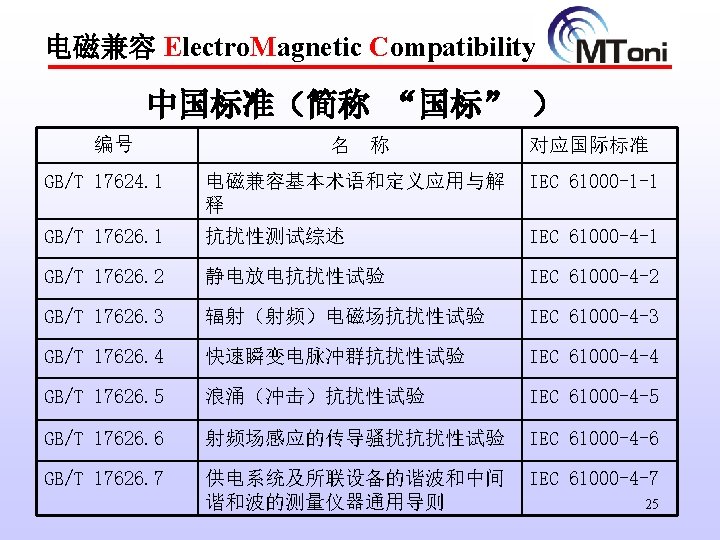

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-25.jpg)

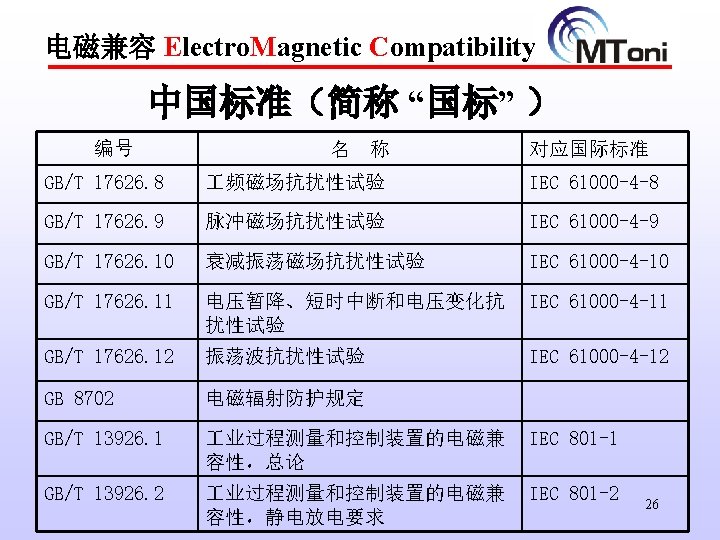

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-26.jpg)

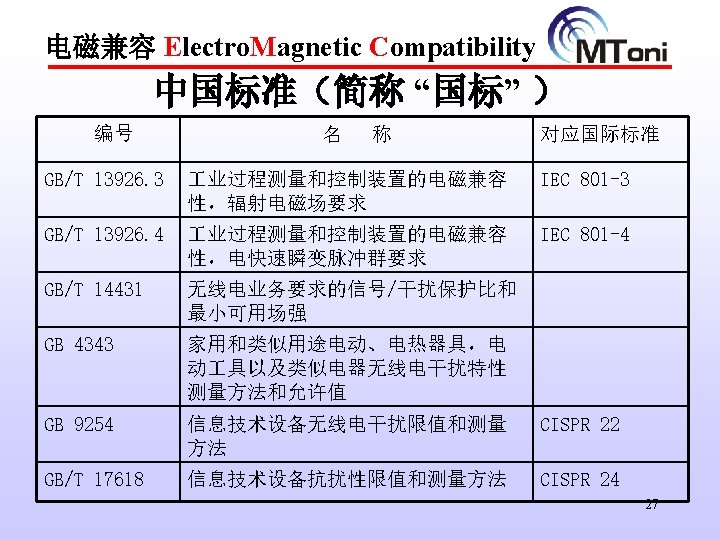

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-27.jpg)

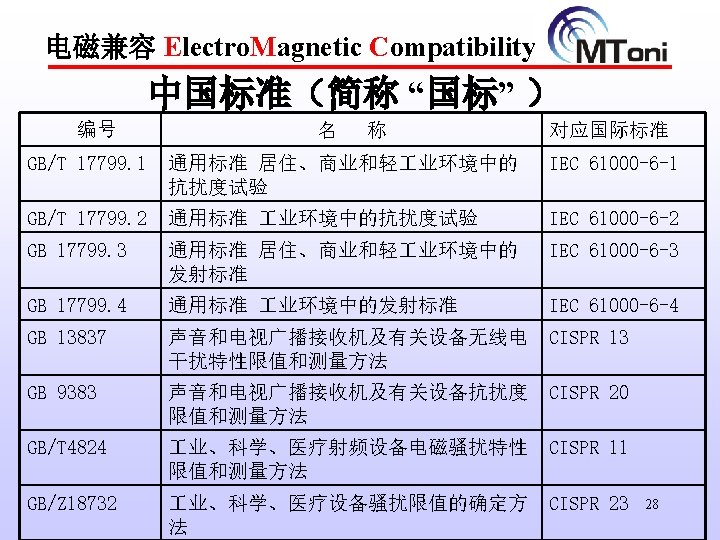

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-28.jpg)
![电磁兼容 Electro. Magnetic Compatibility n CISPR, IEC, GB, EN三者之关系 International Special Committee on Radio 电磁兼容 Electro. Magnetic Compatibility n CISPR, IEC, GB, EN三者之关系 International Special Committee on Radio](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-29.jpg)

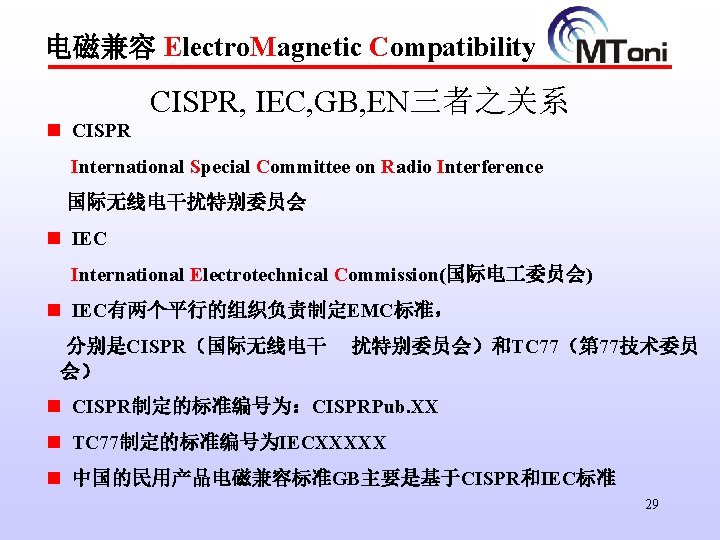

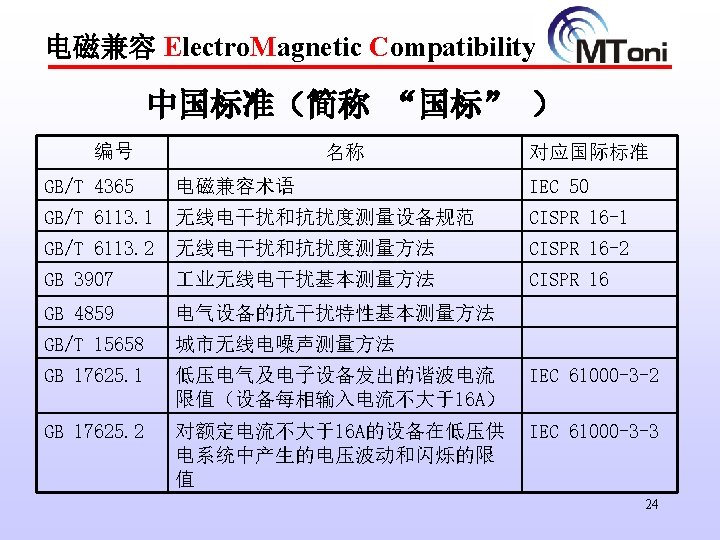

电磁兼容 Electro. Magnetic Compatibility n CISPR, IEC, GB, EN三者之关系 International Special Committee on Radio Interference 国际无线电干扰特别委员会 n IEC International Electrotechnical Commission(国际电 委员会) n IEC有两个平行的组织负责制定EMC标准, 分别是CISPR(国际无线电干 会) 扰特别委员会)和TC 77(第 77技术委员 n CISPR制定的标准编号为:CISPRPub. XX n TC 77制定的标准编号为IECXXXXX n 中国的民用产品电磁兼容标准GB主要是基于CISPR和IEC标准 29
![电磁兼容 Electro. Magnetic Compatibility CISPR, IEC, GB三者之关系 IEC CISPR TC 77 CISPRPub. XX标准 IECXXXXX标准 电磁兼容 Electro. Magnetic Compatibility CISPR, IEC, GB三者之关系 IEC CISPR TC 77 CISPRPub. XX标准 IECXXXXX标准](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-30.jpg)
电磁兼容 Electro. Magnetic Compatibility CISPR, IEC, GB三者之关系 IEC CISPR TC 77 CISPRPub. XX标准 IECXXXXX标准 GB标准 EN标准

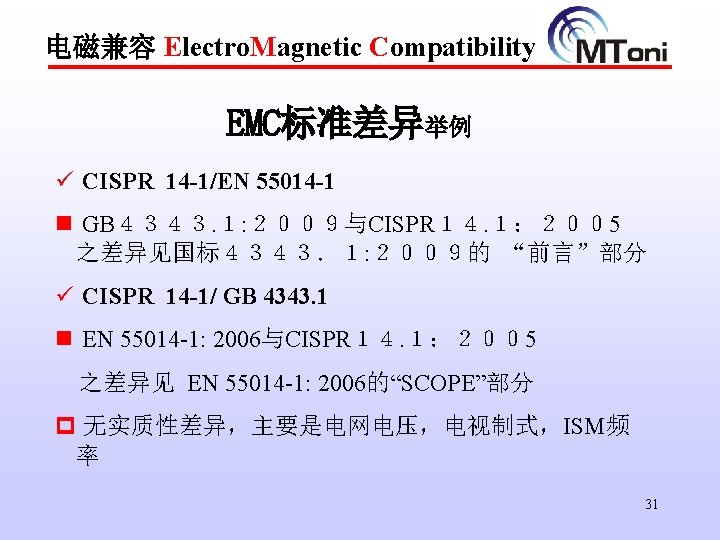

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-31.jpg)
![电磁兼容 Electro. Magnetic Compatibility 洗衣机---测试标准及测试项目 欧盟CE认证: ü EN 55014 -1 传导骚扰(CONDUCTED EMISSION)- CE 功率骚扰(DISTURBANCE 电磁兼容 Electro. Magnetic Compatibility 洗衣机---测试标准及测试项目 欧盟CE认证: ü EN 55014 -1 传导骚扰(CONDUCTED EMISSION)- CE 功率骚扰(DISTURBANCE](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-32.jpg)
电磁兼容 Electro. Magnetic Compatibility 洗衣机---测试标准及测试项目 欧盟CE认证: ü EN 55014 -1 传导骚扰(CONDUCTED EMISSION)- CE 功率骚扰(DISTURBANCE POWER)- DP ü EN 55014 -2 (抗干扰) ü EN 61000 -3 -2 谐波电流(Harmonic Current) ü EN 61000 -3 电压波动与闪烁(Voltage fluctuations and flicker)

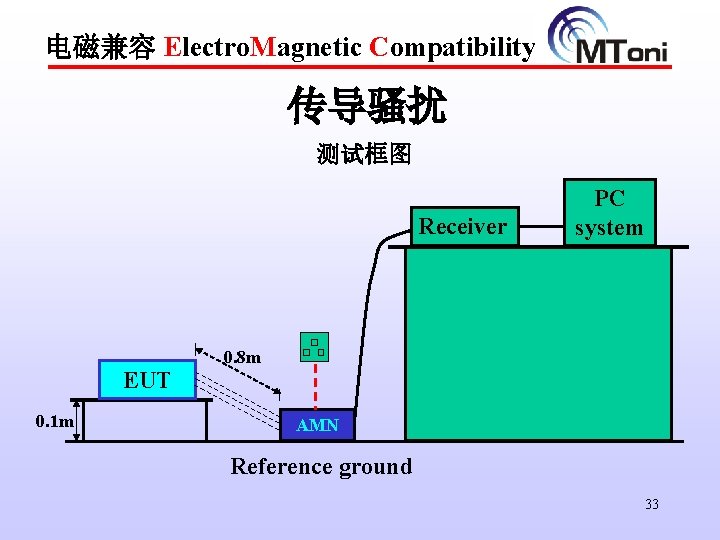

![电磁兼容 Electro. Magnetic Compatibility 传导骚扰 测试框图 Receiver EUT 0. 1 m PC system 0. 电磁兼容 Electro. Magnetic Compatibility 传导骚扰 测试框图 Receiver EUT 0. 1 m PC system 0.](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-33.jpg)
电磁兼容 Electro. Magnetic Compatibility 传导骚扰 测试框图 Receiver EUT 0. 1 m PC system 0. 8 m AMN Reference ground 33
![电磁兼容 Electro. Magnetic Compatibility 传导骚扰 EUT n EUT: Equipment Under Test 受试设备 --- 落地式EUT放置在 电磁兼容 Electro. Magnetic Compatibility 传导骚扰 EUT n EUT: Equipment Under Test 受试设备 --- 落地式EUT放置在](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-34.jpg)

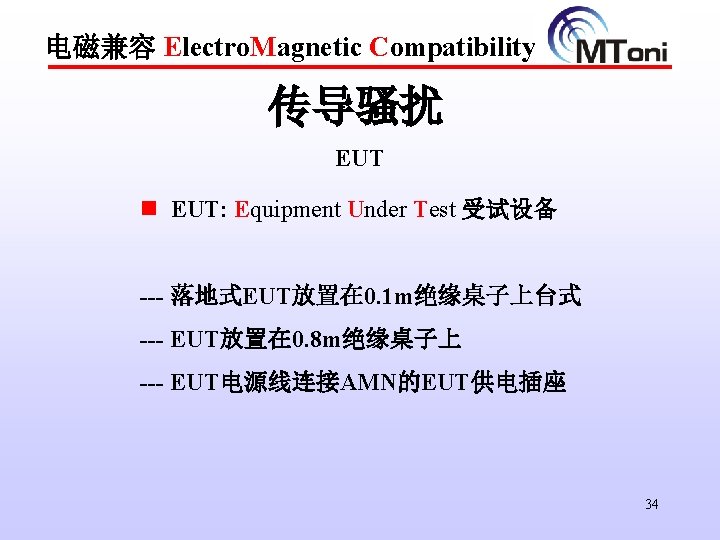

电磁兼容 Electro. Magnetic Compatibility 传导骚扰 EUT n EUT: Equipment Under Test 受试设备 --- 落地式EUT放置在 0. 1 m绝缘桌子上台式 --- EUT放置在 0. 8 m绝缘桌子上 --- EUT电源线连接AMN的EUT供电插座 34

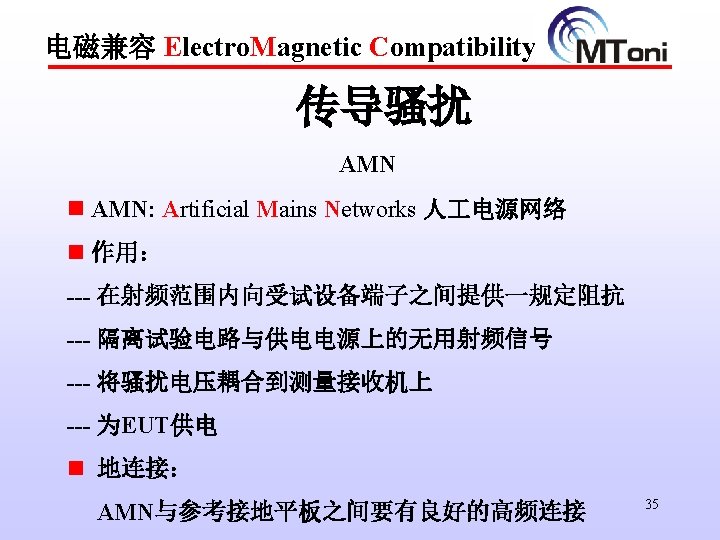

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-35.jpg)

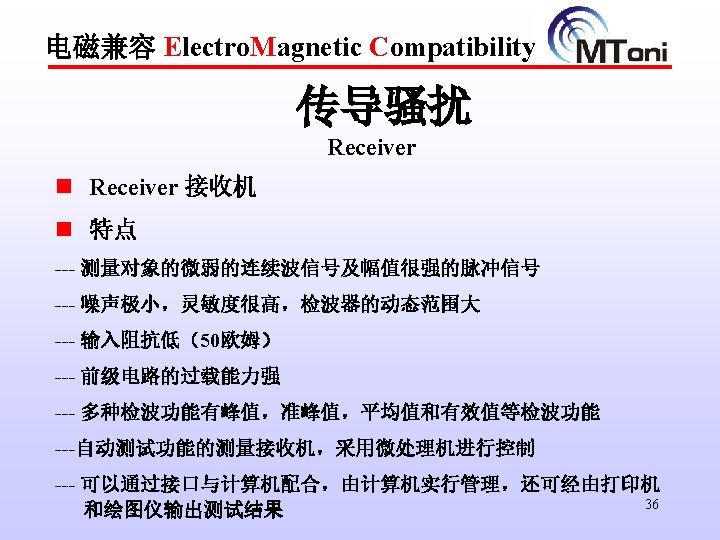

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-36.jpg)

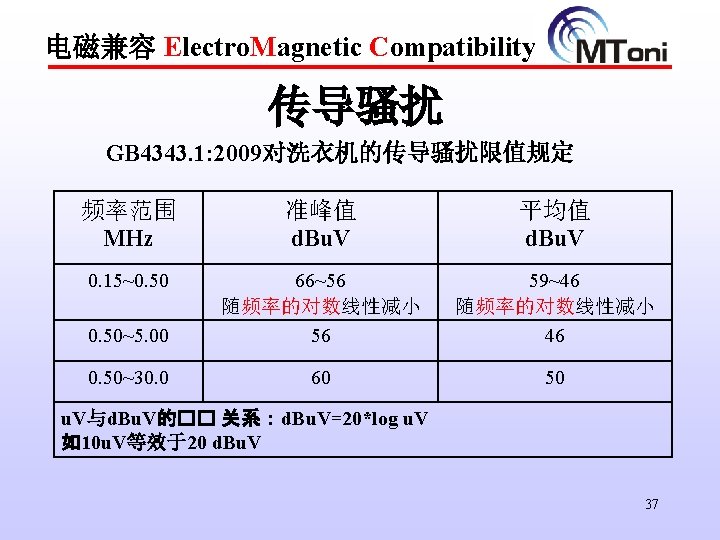

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-37.jpg)

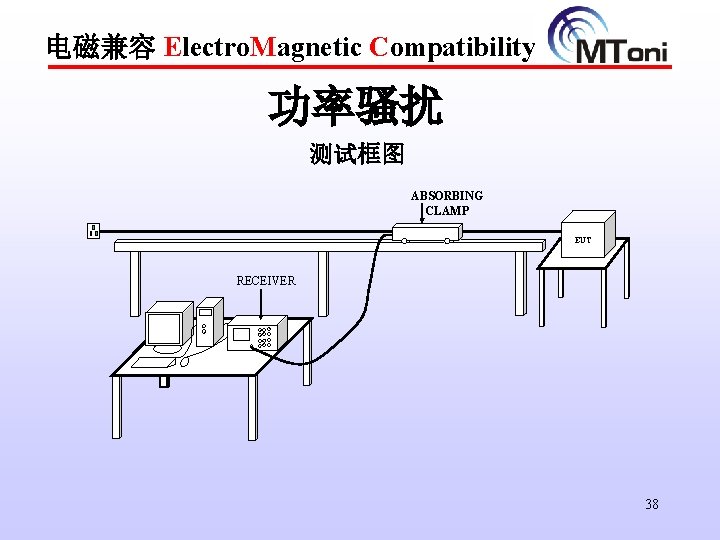

![电磁兼容 Electro. Magnetic Compatibility 功率骚扰 测试框图 ABSORBING CLAMP EUT RECEIVER 38 电磁兼容 Electro. Magnetic Compatibility 功率骚扰 测试框图 ABSORBING CLAMP EUT RECEIVER 38](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-38.jpg)
电磁兼容 Electro. Magnetic Compatibility 功率骚扰 测试框图 ABSORBING CLAMP EUT RECEIVER 38
![电磁兼容 Electro. Magnetic Compatibility 功率骚扰 功率吸收钳 Absorbing Clamp 39 电磁兼容 Electro. Magnetic Compatibility 功率骚扰 功率吸收钳 Absorbing Clamp 39](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-39.jpg)

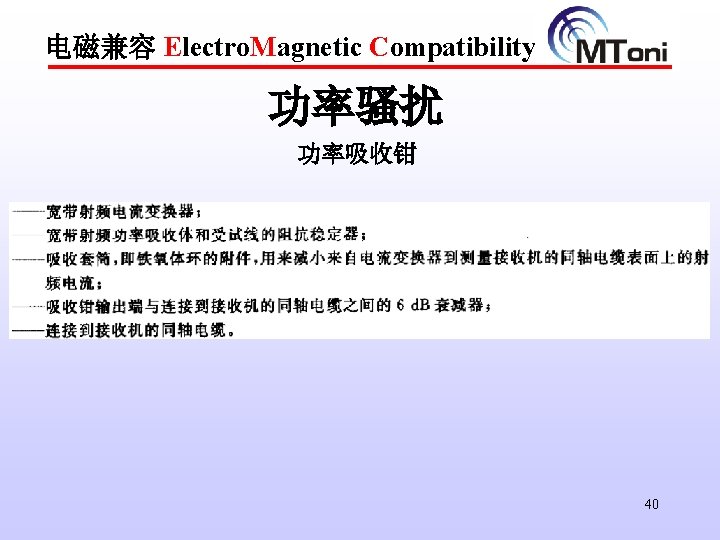

电磁兼容 Electro. Magnetic Compatibility 功率骚扰 功率吸收钳 Absorbing Clamp 39
![电磁兼容 Electro. Magnetic Compatibility 功率骚扰 功率吸收钳 40 电磁兼容 Electro. Magnetic Compatibility 功率骚扰 功率吸收钳 40](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-40.jpg)

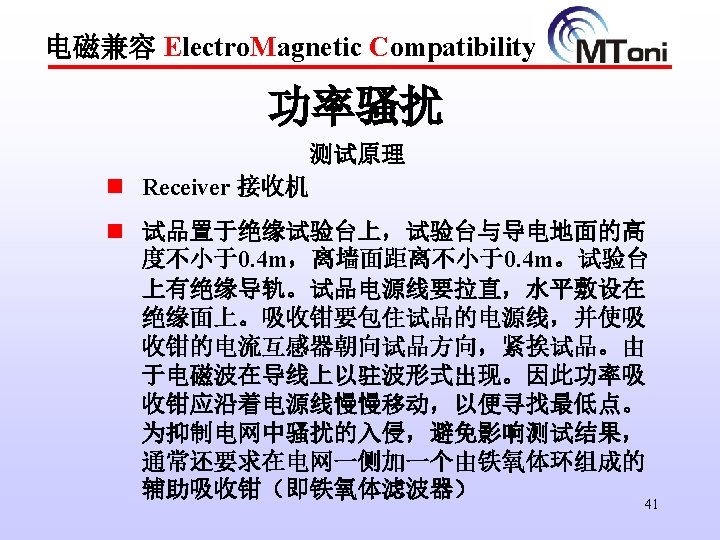

电磁兼容 Electro. Magnetic Compatibility 功率骚扰 功率吸收钳 40
![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-41.jpg)
![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-42.jpg)

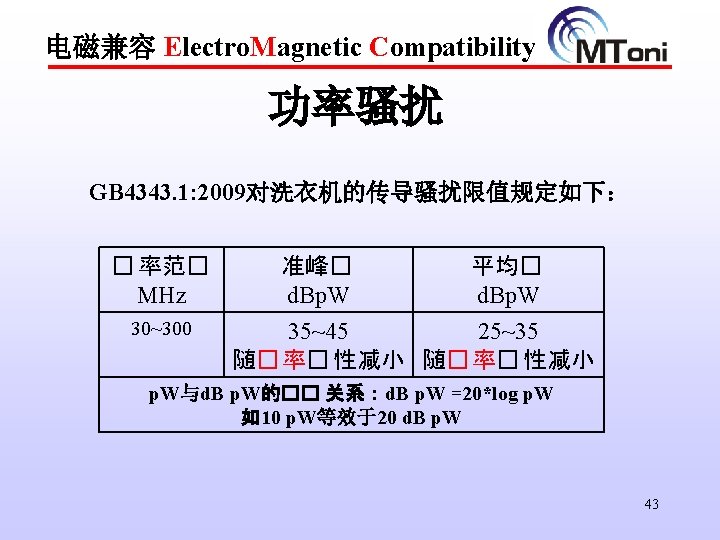

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-43.jpg)

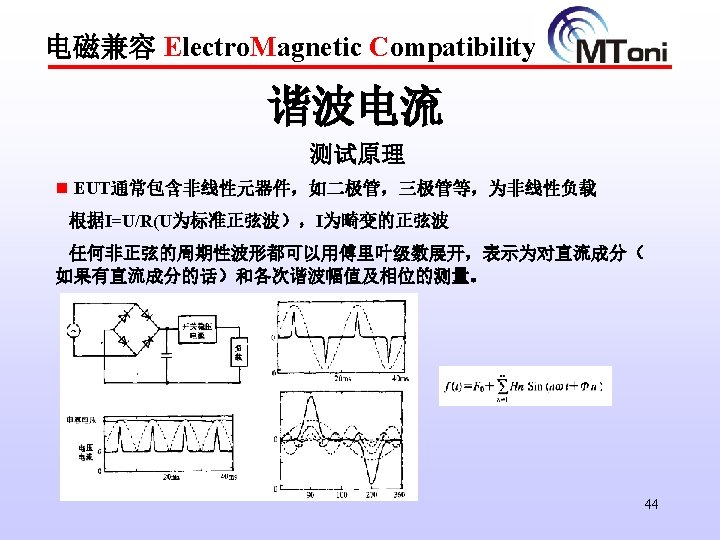

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-44.jpg)

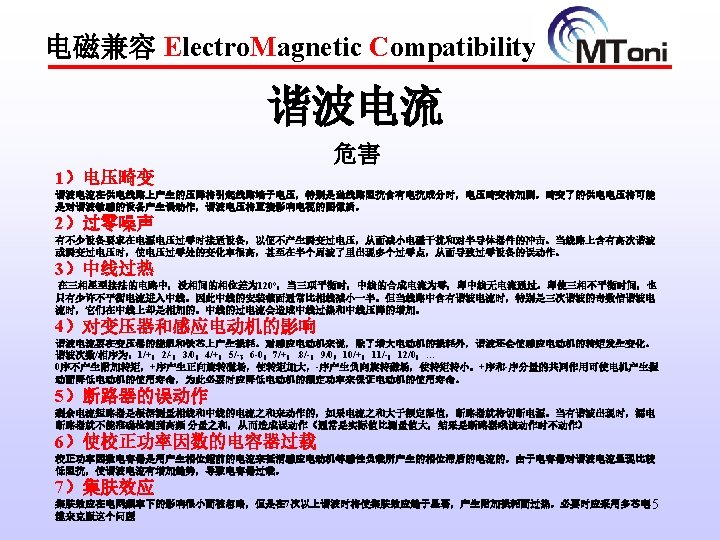

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-45.jpg)

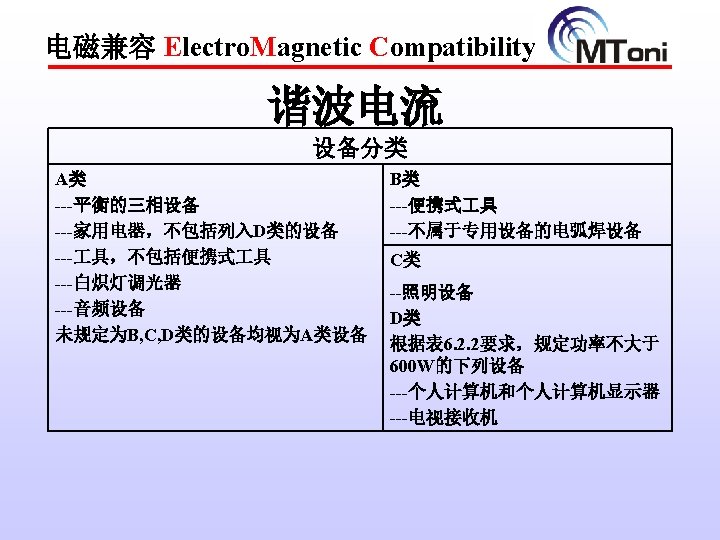

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-46.jpg)

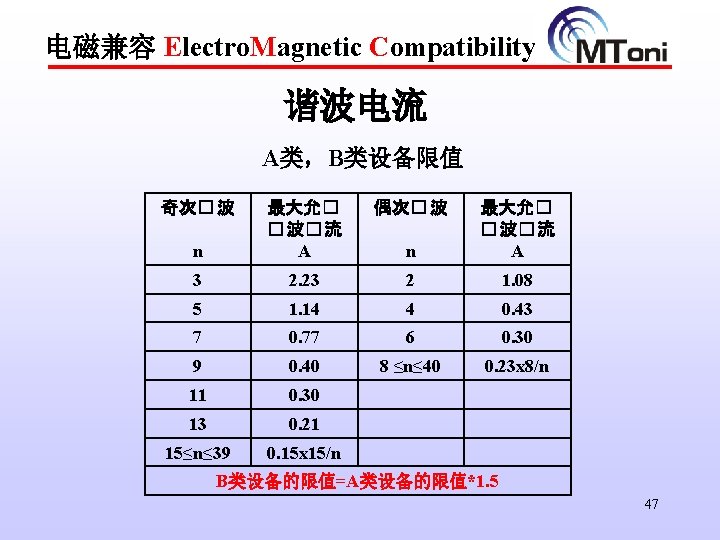

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-47.jpg)

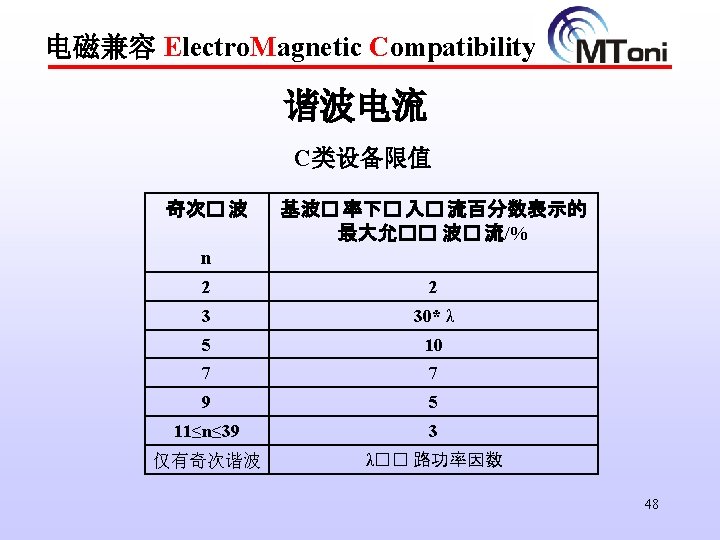

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-48.jpg)

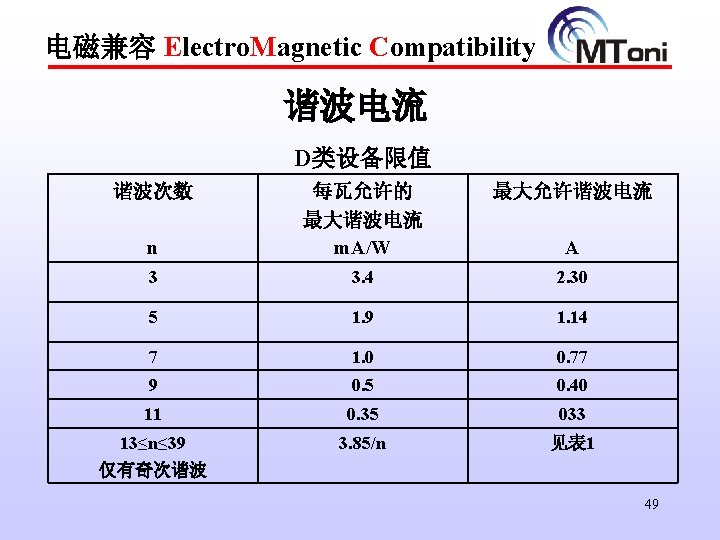

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-49.jpg)
![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-50.jpg)
![电磁兼容 Electro. Magnetic Compatibility 谐波电流 试验条件 电磁兼容 Electro. Magnetic Compatibility 谐波电流 试验条件](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-51.jpg)

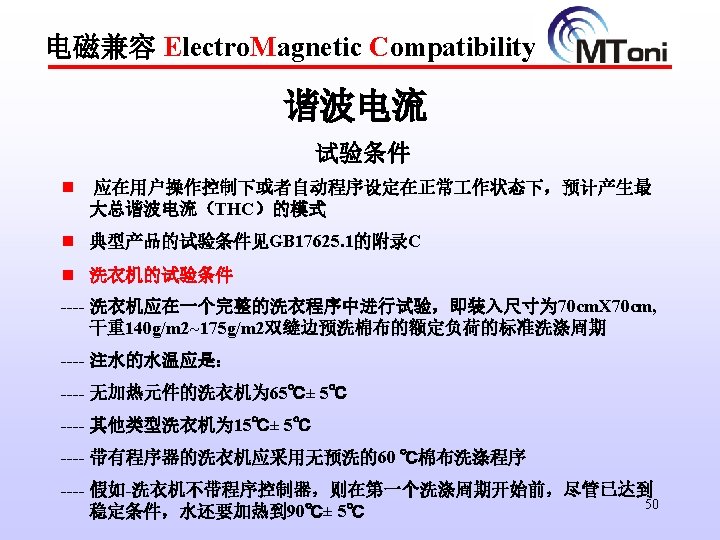

电磁兼容 Electro. Magnetic Compatibility 谐波电流 试验条件
![电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁 定义 52 电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁 定义 52](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-52.jpg)

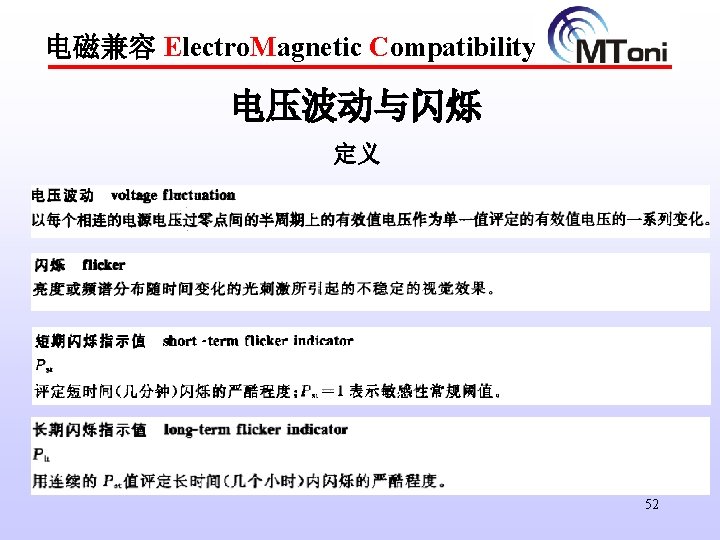

电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁 定义 52

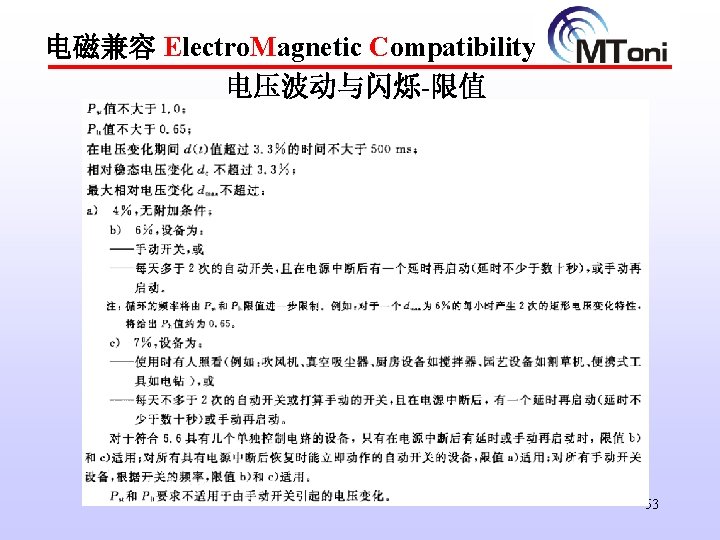

![电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁-限值 53 电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁-限值 53](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-53.jpg)
电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁-限值 53
![电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁 试验条件 54 电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁 试验条件 54](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-54.jpg)
电磁兼容 Electro. Magnetic Compatibility 电压波动与闪烁 试验条件 54

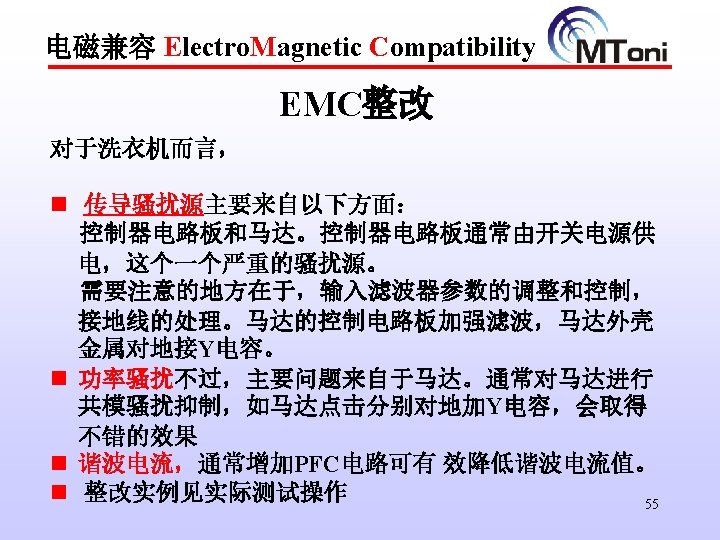

![](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-55.jpg)
![电磁兼容 Electro. Magnetic Compatibility THANK YOU 56 电磁兼容 Electro. Magnetic Compatibility THANK YOU 56](http://slidetodoc.com/presentation_image_h/7e0b2dfb768f7b34040c3882ceeadb86/image-56.jpg)
电磁兼容 Electro. Magnetic Compatibility THANK YOU 56
