Electrónica Médica FIEC-ESPOL Ing. Miguel Yapur
Introducción v Instrumentación Médica. - Conjunto de Instrumentos y herramientas que sirven para realizar algo específico; en este caso referente a la medicina. v Ingeniería Clínica: Es la rama de la ingeniería que establece criterios para resolver problemas en la instrumentación médica. v Ingeniería Biomédica: Es la ciencia que estudia la aplicación de los criterios de la ingeniería para desarrollar la biología y la medicina. ELECTRONICA MEDICA: Es la aplicación de los criterios electrónicos para el desarrollo de la medicina. Esta se puede dividir en 2 campos de estudio: 1. - Diagnóstico. 2. - Terapia. En el trayecto del curso nos centraremos en la etapa de diagnóstico.

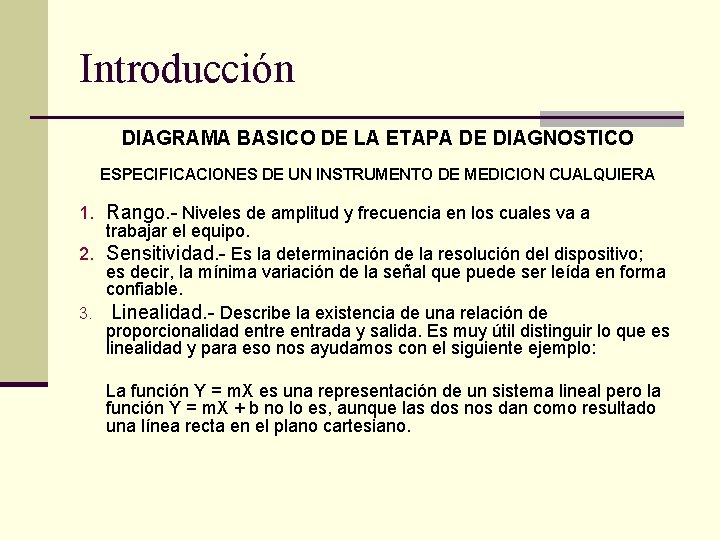

Introducción DIAGRAMA BASICO DE LA ETAPA DE DIAGNOSTICO ESPECIFICACIONES DE UN INSTRUMENTO DE MEDICION CUALQUIERA 1. Rango. - Niveles de amplitud y frecuencia en los cuales va a trabajar el equipo. 2. Sensitividad. - Es la determinación de la resolución del dispositivo; es decir, la mínima variación de la señal que puede ser leída en forma confiable. 3. Linealidad. - Describe la existencia de una relación de proporcionalidad entre entrada y salida. Es muy útil distinguir lo que es linealidad y para eso nos ayudamos con el siguiente ejemplo: La función Y = m. X es una representación de un sistema lineal pero la función Y = m. X + b no lo es, aunque las dos nos dan como resultado una línea recta en el plano cartesiano.

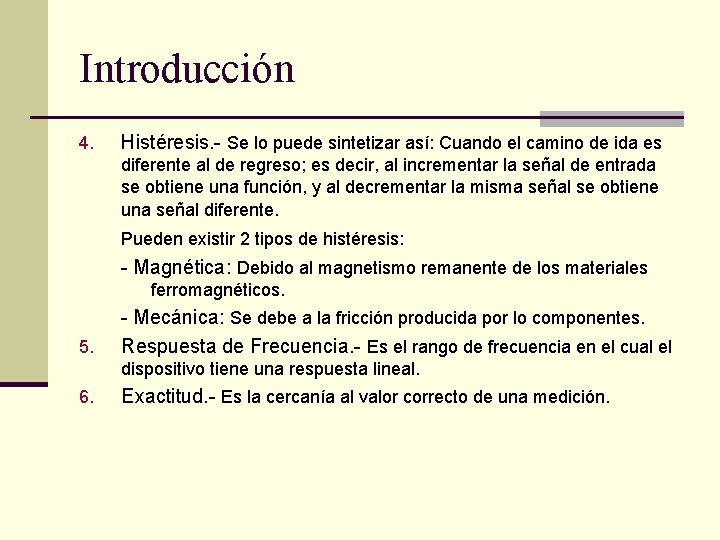

Introducción 4. Histéresis. - Se lo puede sintetizar así: Cuando el camino de ida es diferente al de regreso; es decir, al incrementar la señal de entrada se obtiene una función, y al decrementar la misma señal se obtiene una señal diferente. Pueden existir 2 tipos de histéresis: - Magnética: Debido al magnetismo remanente de los materiales ferromagnéticos. 5. - Mecánica: Se debe a la fricción producida por lo componentes. Respuesta de Frecuencia. - Es el rango de frecuencia en el cual el dispositivo tiene una respuesta lineal. 6. Exactitud. - Es la cercanía al valor correcto de una medición.
Introducción 7. Precisión. - Es el grado de reproducibilidad de una medición. FACTORES QUE AFECTAN A LA PRECISION: Ø Ø Ø Calidad de los componentes utilizados. Dependencia con la temperatura. Si el equipo es de aguja (Paralelaje). Iluminación del medio. Enceramiento del equipo. 8. Relación Señal/Ruido : Generalmente se la mide en d. B. 9. Estabilidad. - Es la rapidez e que el sistema regresa a su condición Básicamente el ruido puede ser: Interno. - Ej: Diodos zener, tiristores, etc. Externo. - Ej: No hay buena tierra, estática, interferencias de 60 Hz y RFetc. normal luego de haber sido perturbado.
Introducción 9. Aislamiento. Existen 3 técnicas: þ Acoplamiento Magnético. þ Acoplamiento Óptico. þ Acoplamiento por Radiofrecuencia. 10. Simplicidad. - Ej: Existen marcas que poseen diseños muy complicados. 11. Respaldo Técnico. - Requiere que se tenga personal calificado, manuales, repuestos en el mercado. 12. Costo del Equipo. - 13. Vida Útil. - Lo que se espera que dure el equipo en óptimas condiciones. 14. MTBF : (Mean time between failures) La frecuencia con que se daña el equipo.
Introducción 15. MTBF : (Mean time between failures) La frecuencia con que se daña el equipo. 16. Ambiente: En que tipo de clima se va a utilizar el equipo.
