ELECTRÓNICA DE POTENCIA EL TIRISTOR (Thyristor)
ELECTRÓNICA DE POTENCIA EL TIRISTOR Los TIRISTORES (también conocido como SCR) son dispositivos de estado sólido que se disparan bajo ciertas condiciones pasando de un estado de alta impedancia a uno de baja, estado que se mantiene mientras que la corriente y la tensión sean superiores a un valor mínimo denominado: niveles de mantenimiento. Se consideran interruptores ideales en aplicaciones con potencia.
EL TIRISTOR CARACTERÍSTICAS - Dispositivo de 4 capas p-n alternadas ELECTRÓNICA DE POTENCIA - Tiene estados estables de conducción y bloqueo - Capaz de soportar las potencias más elevadas. I>4000 Amp V>7000 Volt. - Control del encendido por corriente de puerta (pulso). - Frecuencias de conmutación no superiores a 2 k. Hz
ELECTRÓNICA DE POTENCIA EL TIRISTOR Sección
EL TIRISTOR ELECTRÓNICA DE POTENCIA Sección longitudinal
EL TIRISTOR ELECTRÓNICA DE POTENCIA Símbolo y circuitos equivalentes
EL TIRISTOR ELECTRÓNICA DE POTENCIA Curva característica VBO = Tensión de ruptura directa (entra en conducción) IG =Corriente en la puerta IH = Corriente de mantenimiento (hold) Mínima corriente para que el tiristor se mantenga en conducción IL = Corriente de enganche; Corriente mínima en el ánodo para que el tiristor pueda conducir VGTMAX = Tensión máxima admisible entre puerta (gate) y cátodo VDMAX = Tensión máxima admisible entre ánodo y cátodo, tanto en directa bloqueado o inversa
ELECTRÓNICA DE POTENCIA EL TIRISTOR TIPOS: Dependiendo de la construcción física y del comportamiento de activación y desactivación, podemos hablar de diferentes Tipos de tiristores: SCR (Silicon Controlled Rectifier). Interruptor unidireccional GTO (Gate Turn-off) Interruptor unidireccional. Apagado por puerta TRIAC (Triode AC) Interruptor bidireccional DIAC (Diode AC) Interruptor bidireccional ( Control de tiristores)

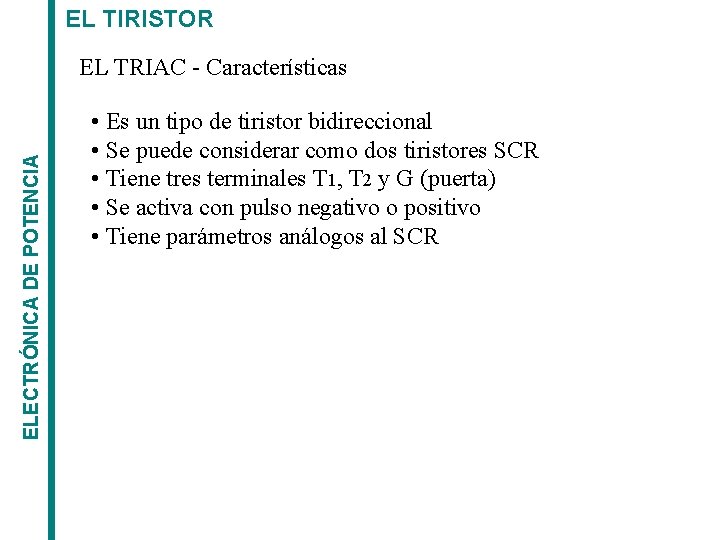

EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Características • Es un tipo de tiristor bidireccional • Se puede considerar como dos tiristores SCR • Tiene tres terminales T 1, T 2 y G (puerta) • Se activa con pulso negativo o positivo • Tiene parámetros análogos al SCR
EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Símbolo Combinación de dos SCR para formar un TRIAC. Símbolo del TRIAC
EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Estructura interna
EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Curva Característica
EL TIRISTOR ELECTRÓNICA DE POTENCIA EL DIAC - Características • Dispositivo bidireccional • Curva característica similar a la del TRIAC • Para que esté activo se debe superar la tensión de ruptura directa VBO • Permanece en estado de baja impedancia siempre que la corriente no descienda de la de mantenimiento • Se suele utilizar como circuito de disparo del TRIAC
EL TIRISTOR ELECTRÓNICA DE POTENCIA EL UJT - Características • Transistor de monounión • Especialmente indicado para circuitos de disparo de TRIAC • Tiene tres terminales, dos base y un emisor
EL TIRISTOR ELECTRÓNICA DE POTENCIA EL UJT – Curva Zona de corte Zona de resistencia negativa ( aumenta IE disminuye VE ) Zona de conducción VP =Tensión de pico IP = Corriente de pico VV= Tensión de Valle IV= corriente de valle
EL TIRISTOR ELECTRÓNICA DE POTENCIA OTROS • GTO = Puede ser encendido como un SCR con la diferencia que puede ser desactivado mediante un impulso negativo en la puerta. • LASCR = Es un SCR activado por luz (Light Activated SCR) • PUT • SIT
ELECTRÓNICA DE POTENCIA EL TIRISTOR
ELECTRÓNICA DE POTENCIA EL TIRISTOR
