ELECTRNICA 7539 Tema rectificacin de seales de corriente

ELECTRÓNICA – 7539 ØTema: rectificación de señales de corriente alterna a corriente continua ØObjetivo general: construir una fuente de rectificación de onda completa ØObjetivos específicos: ►Describir las características fundamentales de los semiconductores. ►Analizar el comportamiento de la unión P-N. ►Utilizar dispositivos semiconductores en circuitos prácticos. ►Construir una fuente de voltaje utilizando los principios electrónicos.

Contenido: ØMateriales semiconductores tipo P y tipo N ØIntroducción a los diodos * Estructura e Identificación * Tipos de diodos * Prueba de diodos ØAplicaciones de Circuitos con diodos * Proceso de rectificación teórico - práctico ØConstrucción de una fuente de voltaje * Diagrama esquemático

Materiales semiconductores tipo P y tipo N Para construir un diodo de estado sólido, se sigue el proceso, que se muestra de manera convencional + - + - + - Silicio + - + - + - Impurezas trivalentes Deficiencia de electrones + + + + tipo P + + Impurezas pentavalentes exceso de electrones - - - - tipo N - - - -- impurezas + + + tipo P + + + - - - tipo N - -

Estructura e Identificación Los diodos se identifican por códigos o referencias que representan sus características entre estas esta: El americano en la cual la referencia empieza con 1 N (1=cantidad de uniones PN; N=semiconductor). El europeo empieza con BY ( B= silicio; Y=rectificador)

Tipos de diodos más conocidos

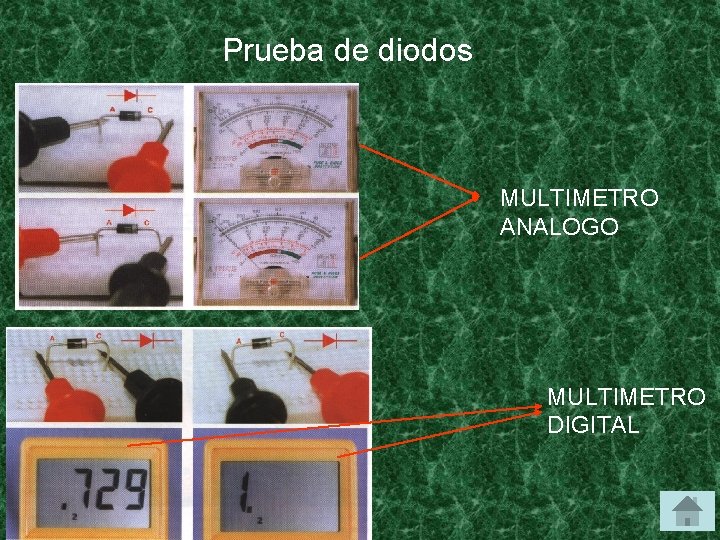

Prueba de diodos MULTIMETRO ANALOGO MULTIMETRO DIGITAL
