Electricit Risques et Prcautions Prepar par Bruno Lequesne

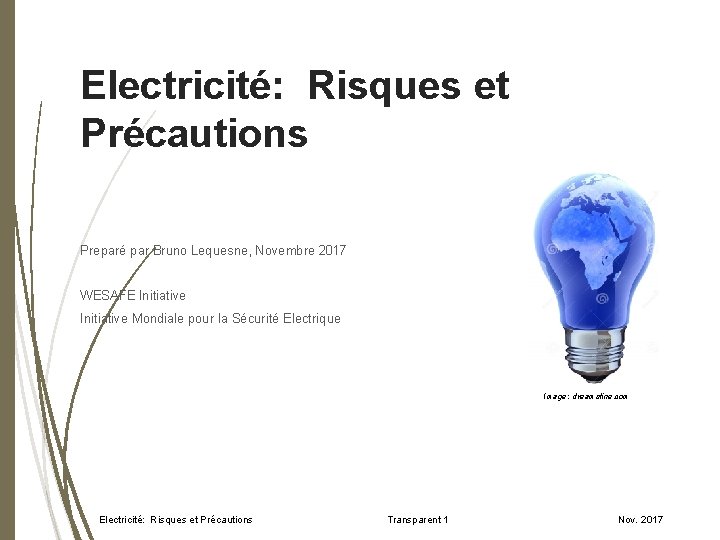

Electricité: Risques et Précautions Preparé par Bruno Lequesne, Novembre 2017 WESAFE Initiative Mondiale pour la Sécurité Electrique Image: dreamstine. com Electricité: Risques et Précautions Transparent 1 Nov. 2017

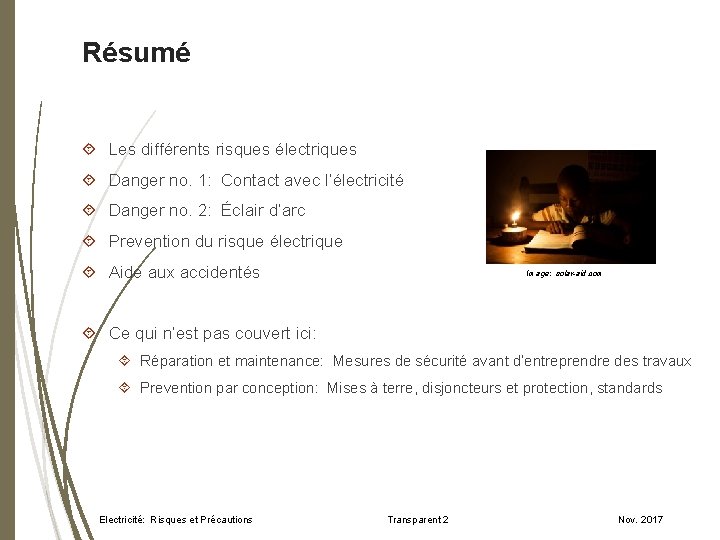

Résumé Les différents risques électriques Danger no. 1: Contact avec l’électricité Danger no. 2: Éclair d’arc Prevention du risque électrique Aide aux accidentés Image: solar-aid. com Ce qui n’est pas couvert ici: Réparation et maintenance: Mesures de sécurité avant d’entreprendre des travaux Prevention par conception: Mises à terre, disjoncteurs et protection, standards Electricité: Risques et Précautions Transparent 2 Nov. 2017
Les differents risques électriques Contact: Electrisation ou électrocution: L’individu touche un ou plusieurs éléments conducteurs ou sous tension Eclair d’arc électrique: Source: lg-habilitation-électrique. fr Un court-circuit produit une déflagration L’individu peut être projeté à terre ou brûlé Explosions et incendies: Une étincelle produit une explosion ou un incendie Source: électricité-plus. com Particulièrement dangereux en présence de gaz ou de matériaux inflammables, en milieux industriels comme en résidentiel Electricité: Risques et Précautions Transparent 3 Nov. 2017

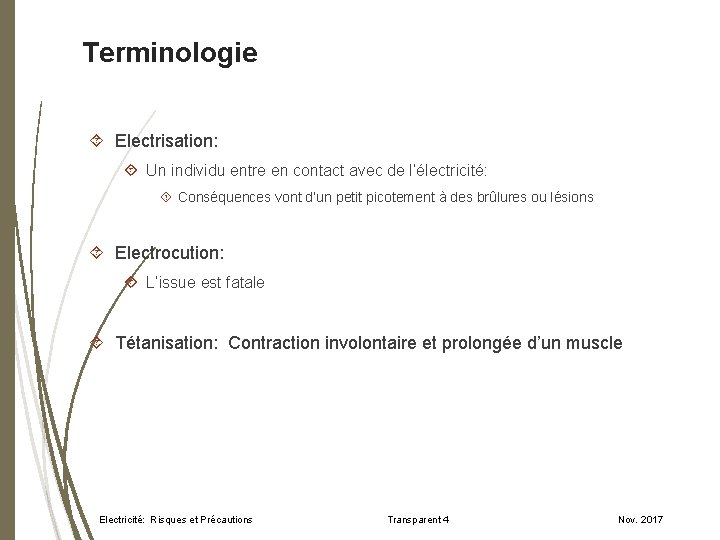

Terminologie Electrisation: Un individu entre en contact avec de l’électricité: Conséquences vont d’un petit picotement à des brûlures ou lésions Electrocution: L’issue est fatale Tétanisation: Contraction involontaire et prolongée d’un muscle Electricité: Risques et Précautions Transparent 4 Nov. 2017
Danger no. 1: Contact avec l’électricité Electricité: Risques et Précautions Transparent 5 Nov. 2017

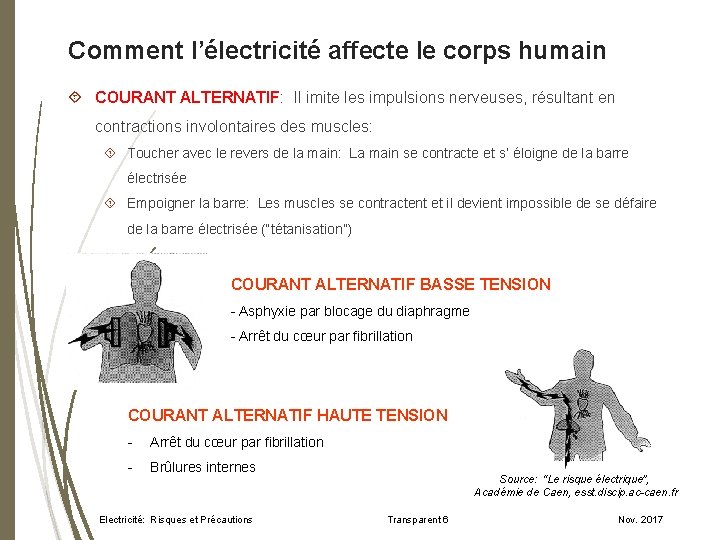

Comment l’électricité affecte le corps humain COURANT ALTERNATIF: Il imite les impulsions nerveuses, résultant en contractions involontaires des muscles: Toucher avec le revers de la main: La main se contracte et s’ éloigne de la barre électrisée Empoigner la barre: Les muscles se contractent et il devient impossible de se défaire de la barre électrisée (“tétanisation”) COURANT ALTERNATIF BASSE TENSION - Asphyxie par blocage du diaphragme - Arrêt du cœur par fibrillation COURANT ALTERNATIF HAUTE TENSION - Arrêt du cœur par fibrillation - Brûlures internes Electricité: Risques et Précautions Source: “Le risque électrique”, Académie de Caen, esst. discip. ac-caen. fr Transparent 6 Nov. 2017
Comment l’électricité affecte le corps humain COURANT CONTINU: Brûlure Puis décomposition du sang par phénomène d ’électrolyse Moins dangereux en général que le courant alternatif (risque moindre de tétanisation des muscles) Le moment le plus dangereux est lors de la mise sous tension (régime transitoire) Les brûlures peuvent être externes (peau) mais aussi internes (organes comme le foie) Electricité: Risques et Précautions Source: “Le risque électrique”, Académie de Caen, esst. discip. ac-caen. fr Transparent 7 Nov. 2017
Trajets typiques du courant dans le corps De la main au pied ou pieds: Touche le cœur, le diaphragme et les poumons, le foie, les reins D’une main à l’autre: Touche le cœur et les poumons Source: “Le risque électrique”, Académie de Caen, esst. discip. ac-caen. fr Electricité: Risques et Précautions Transparent 8 Nov. 2017

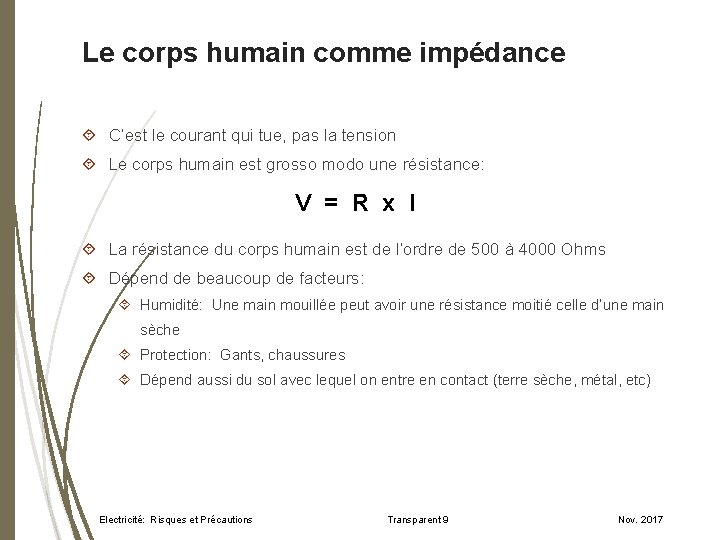

Le corps humain comme impédance C’est le courant qui tue, pas la tension Le corps humain est grosso modo une résistance: V = R x I La résistance du corps humain est de l’ordre de 500 à 4000 Ohms Dépend de beaucoup de facteurs: Humidité: Une main mouillée peut avoir une résistance moitié celle d’une main sèche Protection: Gants, chaussures Dépend aussi du sol avec lequel on entre en contact (terre sèche, métal, etc) Electricité: Risques et Précautions Transparent 9 Nov. 2017

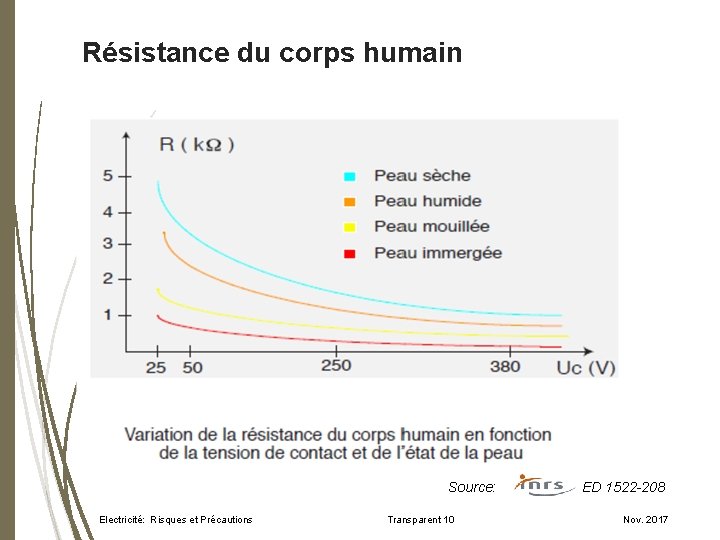

Résistance du corps humain Source: Electricité: Risques et Précautions ED 1522 -208 Transparent 10 Nov. 2017
Niveau de risque (Courant alternatif) Source: Electricité: Risques et Précautions ED 1522 -208 Transparent 11 Nov. 2017
Risque dépend du courant et de sa durée 10 m. A considéré comme seuil limite de précaution Paralysie respiratoire Arrêt cardiaque Seuil de perception Electricité: Risques et Précautions 10 m. A: Seuil de non lâcher! Source: électrotoile. eu Transparent 12 Nov. 2017
Niveau de risque (Courant continu) Source: Electricité: Risques et Précautions ED 1522 -208 Transparent 13 Nov. 2017
De courant à tension Le courant est ce qui affecte le corps Mais le niveau de tension est souvent plus commode A partir des courants limites et de la résitance typique du corps, on peut déduire des niveaux de tension limites Tension de sécurité Alternatif Continu Milieu sec <~ 50 V <~ 120 V Milieu humide <~ 25 V <~ 60 V Source: Electricité: Risques et Précautions ED 1522 Transparent 14 Nov. 2017
Types de contact: Contact direct L’individu touche deux points sous tension (à deux tensions différentes) L’individu touche un point sous tension et une autre partie du corps est à la terre Phase Neutre TRES FRÉQUENT Terre Electricité: Risques et Précautions Source: ED 1522 Transparent 15 Nov. 2017
Exemple Echaffaudage métallique fait contact avec une ligne sous tension Contact avec une ligne aérienne est le scénario le plus fréquent parmi les risques électriques Source: Electricité: Risques et Précautions ED 325 Transparent 16 Nov. 2017

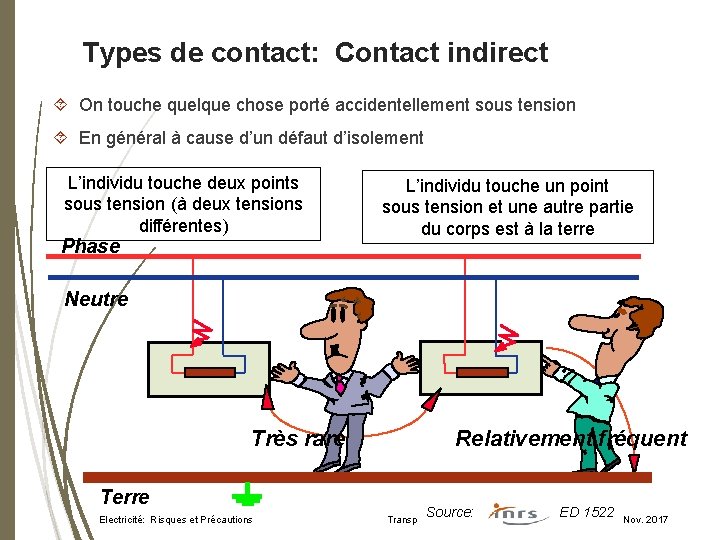

Types de contact: Contact indirect On touche quelque chose porté accidentellement sous tension En général à cause d’un défaut d’isolement L’individu touche deux points sous tension (à deux tensions différentes) Phase L’individu touche un point sous tension et une autre partie du corps est à la terre Neutre Très rare Terre Electricité: Risques et Précautions Relativement fréquent Source: ED 1522 Transparent 17 Nov. 2017

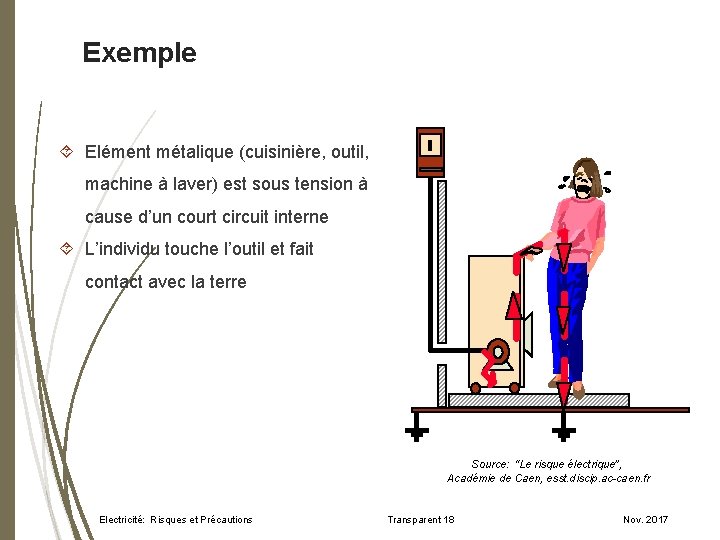

Exemple Elément métalique (cuisinière, outil, machine à laver) est sous tension à cause d’un court circuit interne L’individu touche l’outil et fait contact avec la terre Source: “Le risque électrique”, Académie de Caen, esst. discip. ac-caen. fr Electricité: Risques et Précautions Transparent 18 Nov. 2017

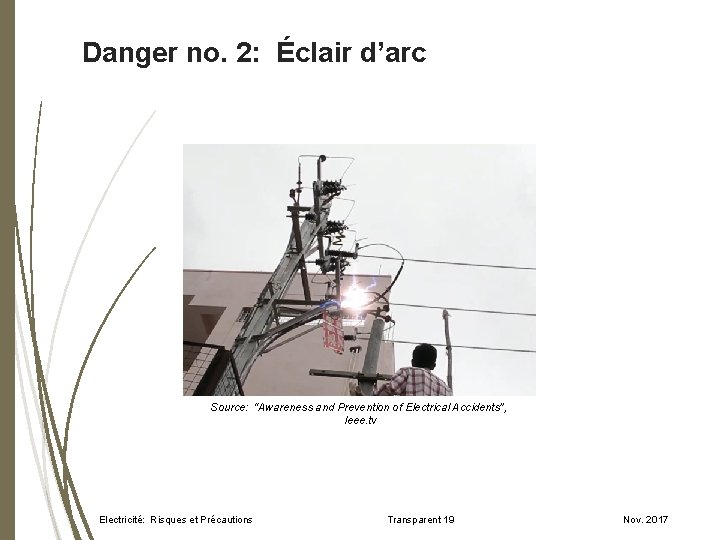

Danger no. 2: Éclair d’arc Source: “Awareness and Prevention of Electrical Accidents”, Ieee. tv Electricité: Risques et Précautions Transparent 19 Nov. 2017
Éclair d’arc: Qu’est-ce que c’est? Un arc électrique est du courant électrique à travers l’air Entre conducteurs a différentes tensions (deux phases, ou une phase et le neutre ou la terre) La foudre est un exemple naturel Un arc peut dégager une énorme énergie Déflagration à haute température (20. 000 C) Détonation, explosion due à l’expansion des gaz Onde de choc due à l’expansion subite du cuivre (le cuivre vaporisé peut se dilater 67000 fois son volume solide) Sources: - électricité Plus: électricité-plus. com/2013/09/05/éclair-darc-électrique-arc-flash/ - F. Bergeron, Inspecteur CSST, Colloque 2015: www. agpi. org/documents/file/ colloques/2015/t 1 -agpi_colloque_annuel_2015_francis_bergeron. pdf - Photo: fr. dreamstime. com Electricité: Risques et Précautions Transparent 20 Nov. 2017
Arc électrique: Illustration Métal en fusion 20 000 C Onde de pression Lumière intense Air chaud: Expansion rapide Conducteurs Source: M. -J. Ross, “La sécurité reliee a l’électricité”, multiprevention. org/wp-content/uploads/2016/07/multiprevention-guide-risques-électriques. pdf Electricité: Risques et Précautions Transparent 21 Nov. 2017

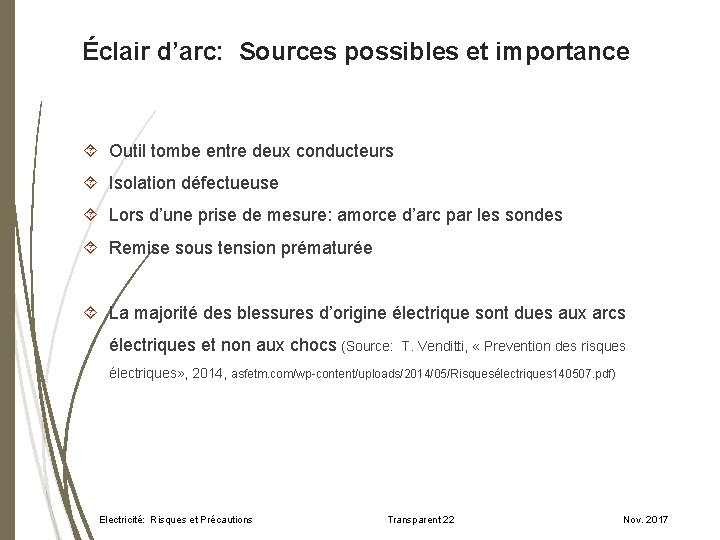

Éclair d’arc: Sources possibles et importance Outil tombe entre deux conducteurs Isolation défectueuse Lors d’une prise de mesure: amorce d’arc par les sondes Remise sous tension prématurée La majorité des blessures d’origine électrique sont dues aux arcs électriques et non aux chocs (Source: T. Venditti, « Prevention des risques électriques» , 2014, asfetm. com/wp-content/uploads/2014/05/Risquesélectriques 140507. pdf) Electricité: Risques et Précautions Transparent 22 Nov. 2017
Éclair d’arc: Degré d’intensité La quantité d’ énergie dégagée par un arc s’appele “énergie incidente”, et s’exprime: E=Vx. Ixt 4 paramêtres importants: La tension V aux bornes Le courant I, soit la capacité du court-circuit Le temps d’ouverture t, avant le déclenchement des protections (disjoncteur, etc) Pour la victime ou les installations, la distance par rapport à l’arc Source: P. Vega, “Prevention des risques électriques”, 2016, cnesst. gouv. qc. ca/ salle-de-presse/evenements/ptit-rendez-vous-2016/Documents/conference-D. pdf Electricité: Risques et Précautions Transparent 23 Nov. 2017
Prevention du risque électrique Electricité: Risques et Précautions Transparent 24 Nov. 2017
Mesures de prevention Conscience du risque Distance Obstacles Isolation Electricité: Risques et Précautions Transparent 25 Nov. 2017
Conscience du risque Dictons qui s’appliquent ici: Réflechir à deux fois Mesurer deux fois et couper une fois Il est fundamental de placer les considérations sécuritaires au premier plan avant d’entreprendre n’importe quel projet ou réparation Electricité: Risques et Précautions Transparent 26 Nov. 2017
Protection par distance Le contact avec une ligne sous tension est la source principale des chocs électriques Evaluer la distance entre risques éventuels et individus Source: Electricité: Risques et Précautions ED 1522 Transparent 27 Nov. 2017

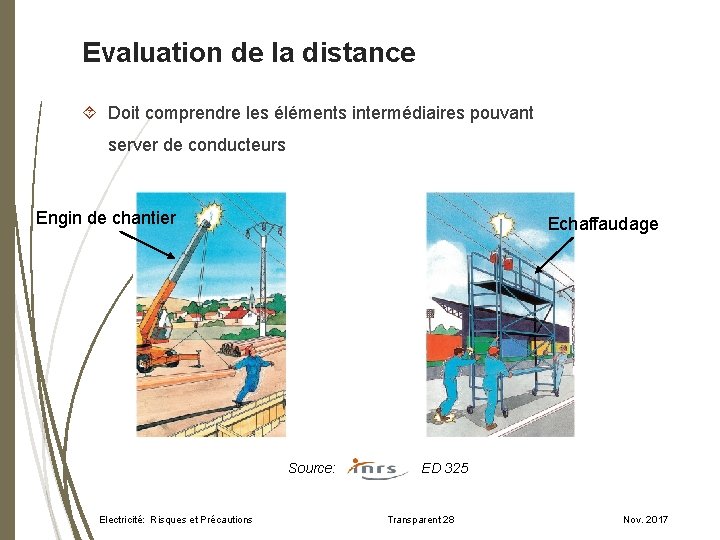

Evaluation de la distance Doit comprendre les éléments intermédiaires pouvant server de conducteurs Engin de chantier Echaffaudage Source: Electricité: Risques et Précautions ED 325 Transparent 28 Nov. 2017
Simples précautions pour éviter le pire OUI! Source: “Awareness and Prevention of Electrical Accidents”, Ieee. tv Electricité: Risques et Précautions Transparent 29 Nov. 2017
Attention aussi aux lignes endommagées … Source: “Awareness and Prevention of Electrical Accidents”, Ieee. tv Electricité: Risques et Précautions Transparent 30 Nov. 2017
ou à terre! Toute ligne à terre doit être supposée être sous tension La terre étant conductrice, le sol autour du cable est sous tension (tension réduite selon la distance) Distance de sécurité de 10 m (davantage pour hautes tensions) L’absence d’ étincelles ne veut rien dire! L’électricité est invisible… 10 m Electricité: Risques et Précautions Source: “Awareness and Prevention of Electrical Accidents”, Ieee. tv Transparent 31 Nov. 2017
Protection par obstacles De simples barrières forment des protections efficaces contre les risques de chocs Boîtiers (ou coffrets, grillages, plaques…) Source: “Le risque électrique”, Académie de Caen, esst. discip. ac-caen. fr Electricité: Risques et Précautions Rubans ou chaînes Source: INRS (inrs. fr/risques/électriques/prevention-risque-électrique. html) Transparent 32 Nov. 2017
Obstacles: Cadenassage Le cadenassage empêche l’ouverture intempestive d’une zone sous tension Source: Electricité: Risques et Précautions ED 187 Transparent 33 Nov. 2017

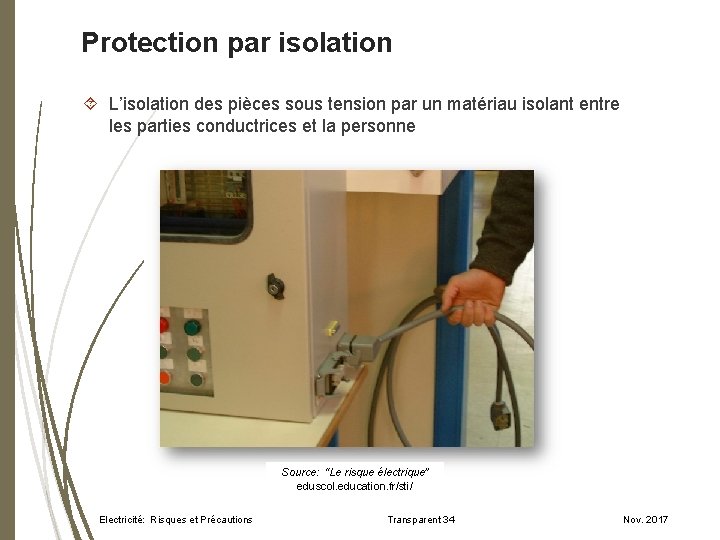

Protection par isolation L’isolation des pièces sous tension par un matériau isolant entre les parties conductrices et la personne Source: “Le risque électrique” eduscol. education. fr/sti/ Electricité: Risques et Précautions Transparent 34 Nov. 2017
Outils et vêtements Source: ED 127 Electricité: Risques et Précautions Source: “Le risque électrique”, Académie de Caen, esst. discip. ac-caen. fr Transparent 35 Nov. 2017
Aide aux accidentés: Que faire? Source: “Awareness and Prevention of Electrical Accidents”, Ieee. tv Electricité: Risques et Précautions Transparent 36 Nov. 2017
Précaution no. 1: Ne pas approcher! Toucher ou même simplement approcher la victime met le secouriste en danger: La victime est sous tension La toucher et tous deux sont électrocutés X Source: “Awareness and Prevention of Electrical Accidents”, Ieee. tv Electricité: Risques et Précautions Transparent 37 Nov. 2017
Que faire? Si la victime est toujours en contact avec le courant Ne pas la toucher! Couper le courant, puis dégager la victime Si le courant ne peut pas être coupé, dégager la victime a l’aide d’un objet long et isolant Une fois la victime dégagée du courant Appeler à l’aide Aide respiratoire, etc Attention, les brûlures internes sont invisibles Attention médicale peut être nécessaire même sans signe apparent de blessures Sources et détails à: hydroquebec. com/sécurité/que_faire_choc. html fr. wikihow. com/traiter-la-victime-d%27 une-d%C 3%A 9 charge-%C 3%A 9 lectrique Electricité: Risques et Précautions Transparent 38 Nov. 2017
Que faire? Observer la situation Couper le courant 1 2 Dégager la victime Appeler les secours 4 3 Noter: Objet isolant Source: fr. wikihow. com Electricité: Risques et Précautions Transparent 39 Nov. 2017
RÈGLE GÉNÉRALE On ne connait pas … … on ne touche pas On connait … … on reste prudents Source: D. Tommasini, Séminaire TE-MSC 19 juin 2015 Electricité: Risques et Précautions Transparent 40 Nov. 2017
Conclusion L’électricité est une des découvertes majeures de l’humanité Bien apprendre comment l’utiliser est fondamental pour en jouir sereinement Bonne nouvelle: Le nombre d’accidents électriques est en baisse dans les pays dévelopés Donc des campagnes de sensibilisation, avec de bons standards et des procédures bien définies sont efficaces Pour l’Afrique, utiliser les leçons apprises ailleurs pour déveloper l’électrification tout en minimisant ses risques Electricité: Risques et Précautions Transparent 41 Nov. 2017
Lectures supplémentaires M. -J. Ross, “La sécurité reliée a l’électricité”, multiprevention. org/wpcontent/uploads/2016/07/multiprevention-guide-risques-électriques. pd (Québec) INRS (l’Institut national de recherche et de sécurité) www. inrs. fr/risques/électriques/ce-qu-ilfaut-retenir. html (France) P. Vega, “Prevention des risques électriques”, 2016, cnesst. gouv. qc. ca/salle-depresse/evenements/ptit-rendez-vous-2016/Documents/conference-D. pdf (Québec) “Awareness and Prevention of Electrical Accidents”, prepared by IEEE Hyderabad chapter, Ieee. tv (India) Electricité: Risques et Précautions Transparent 42 Nov. 2017
Sujets importants non couverts Maintenance et réparation électriques: Précaution générales, standards et législations Sécurité par design Mise à terre Disjoncteurs et autres protections Electricité: Risques et Précautions Transparent 43 Nov. 2017
Transparents supplémentaires Electricité: Risques et Précautions Transparent 44 Nov. 2017
Densité d’ 6 nergie (cal/cm 2) Arc electrique: Risque d’après la distance, la durée, et l’ énergie de l’arc rc d ’a e l e uré s) D m 0 7 à 0 e 1 (d Distance (mm) Electricité: Risques et Précautions Transparent 45 Nov. 2017
PROTECTION PAR DISTANCE par rapport aux pièces nues sous tension Source: D. Tommasini, Séminaire TE-MSC 19 juin 2015 DVLS: accès réservé aux personnes accompagnées par une personne habilitée DVLR: accès réservé aux personnes habilitées Electricité: Risques et Précautions Transparent 46 Nov. 2017
