ELECTIVA Profesor: Ing. Franklin Castellano Esp. en Protección y Seguridad Industrial

Contenido • UNIDAD II: TÉCNICAS DE ANALISIS CUANTITATIVO DE EVALUACION DE RIESGOS: • • Arbol de eventos Árbol de fallas.

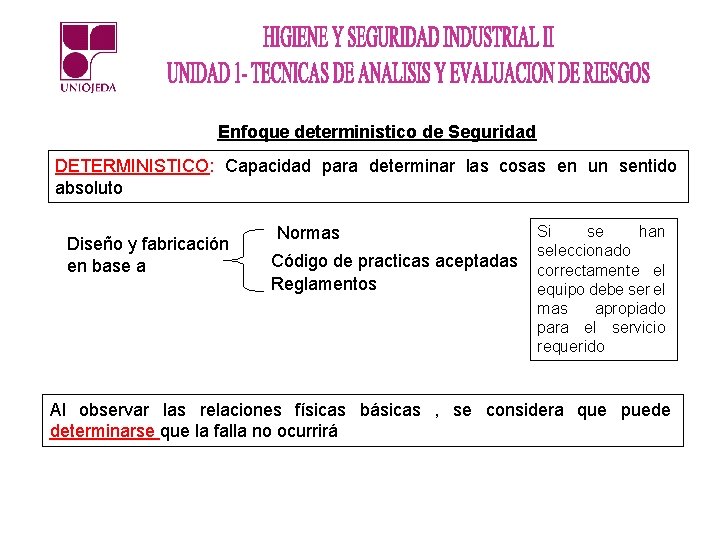

Enfoque deterministico de Seguridad DETERMINISTICO: Capacidad para determinar las cosas en un sentido absoluto Diseño y fabricación en base a Normas Código de practicas aceptadas Reglamentos Si se han seleccionado correctamente el equipo debe ser el mas apropiado para el servicio requerido Al observar las relaciones físicas básicas , se considera que puede determinarse que la falla no ocurrirá

• El enfoque es cuestionado en los casos en que la consecuencia de las fallas podrían ser extremadamente graves en términos de daños a personas o propiedades • Ejemplo: Construcción de un tanque de “Amoniaco Refrigerado” en el centro de Ciudad Ojeda. Flixborough Normas Internacionales Bhopal Pruebas de presión, sistema antifugas, válvulas de seguridad Ciudad de Mexico Chernobyl Piper Alpha, Plantas nucleares en Japón entre otros Leyes Ambientales

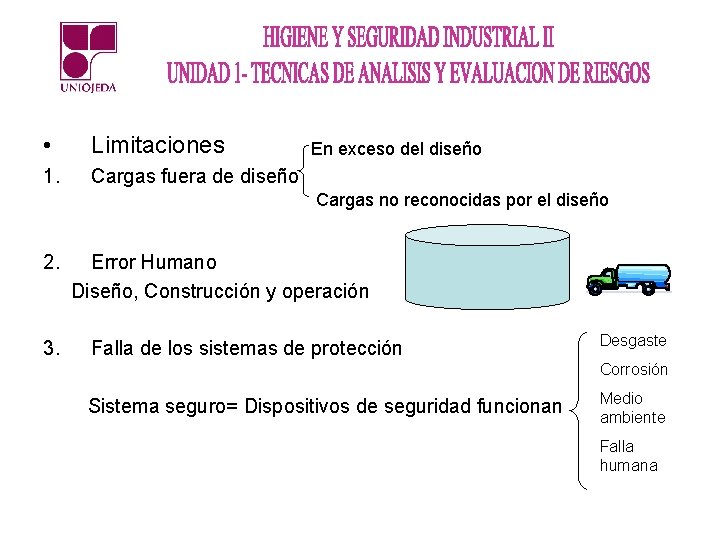

• Limitaciones 1. Cargas fuera de diseño En exceso del diseño Cargas no reconocidas por el diseño 2. 3. Error Humano Diseño, Construcción y operación Falla de los sistemas de protección Desgaste Corrosión Sistema seguro= Dispositivos de seguridad funcionan Medio ambiente Falla humana

Enfoque predictivo de Seguridad Ley de Murphy: Todo lo peor que pueda ocurrir , ocurrirá Falla de equipo Error Humano Riesgos externos ANÁLISIS CUANTITATIVO DE RIESGOS

• Análisis cuantitativo de Riesgos • Riesgo = Frecuencia de Ocurrencia x Consecuencias • Ejemplo: Al cruzar la calle Puntos Claves 1. Es cuantitativo 2. Es en función de la probabilidad de ocurrencia de un evento y las consecuencias de este

• Proceso Etapas Descripción I. Identificación de peligros Es la identificación de fuentes de accidentes significativos y la forma en que podrían ocurrir; inherentes al proceso o instalación Métodos: APP, HAZOP, Inspecciones, “What if”, Auditorias, entre otros II. Estimación frecuencias de Es la estimación cuantitativa de la probabilidad de ocurrencia de esos accidentes. Intenta estimar si es probable que ocurra el evento cada 10 años, o durante el periodo que sea III. Estimación de Consecuencias Es la estimación cuantitativa de las consecuencias potenciales del accidente, En esta fase se intenta estimar la probabilidad de que las personas ubicadas en diferentes ambientes, a diferentes distancias del sitio del evento, puedan resultar muertas o lesionadas

• Proceso (continuación) Etapas Descripción IV. Estimación del Riesgo Es el calculo de los niveles de riesgo, para lo cual se combinan los datos de las etapas de frecuencia y consecuencia. Los riesgos generalmente se expresan en términos de la probabilidad de muertes o lesiones graves a trabajadores y poblaciones vecinas, pero también se puede expresar en términos de costos V. Evaluación de la tolerancia de los niveles de riesgos Es la comparación del riesgo con un criterio de tolerancia previamente establecido, a fin de definir las acciones necesarias para eliminar o mitigar el riesgo

Ingeniería Identificar peligro Estimar Frecuencias Estimar Consecuencias Cuantificar riesgos Si Riesgo Mínimo? No Riesgo Reducible? No Riesgo Intolerable Modificar diseño o sistema Si Definir medidas De reducción No Análisis Costo Beneficio? Rentable NO Rentable Construcción / operación Acepta nivel De riesgo? Si

ACEPTACION DEL RIESGO 10 -1 RIESGO INTOLERABLE RIESGO REDUCIBLE 10 -8 Fatalidades Lesiones Lucro cesante Daño Ambiental Daños Materiales RIESGO MINIMO TOLERABLE SEVERO MAYOR Entre 1 y 10 Entre 11 y 50 Mas de 50 Entre 10 y 100 Entre 101 y 500 Mas de 500 Entre 1 y 30 días Entre 31 y 90 días Mas de 90 días Reversible > 5 años Irreversible Reversible 1 a 5 años Hasta 100 MMU$ Entre 101 y 500 MMU$ CATASTROFICO Mas de 500 MMU$

ARBOL DE EVENTOS SU PROPOSITO ES IDENTIFICAR LAS CAUSAS INICIALES DE LOS EVENTOS HASTA SUS POSIBLES CONSECUENCIAS. ES DECIR PERMITEN CUBRIR UNA SECUENCIA DE ACONTECIMIENTOS DESDE LA OCURRENCIA DEL EVENTO INICIAL HASTA LOS EFECTOS FINALES.

ARBOL DE EVENTOS FUENTE DE IGNICION INMEDIATA VIENTO HACIA CONFINAMIENTO IGNICION DESFAVORABLE CASERIO DE GAS RETARDADA SI SI SI NO NO SI ESCAPE DE GAS NO SI NO NO SI SI SI NO NO SI NO SI NO SI NO SI NO MASA DE GAS > 5 TON EXPLOSION FOGONAZO DISIPACION EXPLOSION DISIPACION FOGONAZO DISIPACION JET FIRE EXPLOSION DISIPACION FOGONAZO DISIPACION

ARBOL DE FALLAS EL OBJETIVO PRINCIPAL ES ESTABLECER SI EL DISEÑO PROPUESTO ES ACEPTABLE O NO, EN TERMINOS DE SATISFACER UN ESTANDAR DE CONFIABILIDAD O SEGURIDAD PREDETERMINADO CON RESPECTO AL EVENTO SUPERIOR OBJETO DE ESTUDIO.

REPRESENTACIONES LOGICAS • Se utilizan las entradas “Y” (AND) y “O” (OR) • Símbolos de líneas rectas FRECUENCIA DE DEMANDA CIERRE DE TUBERIA Y SISTEMA PROTECTOR FALLA O EVENTO PELIGROSO FRECUENCIA VALVULA CERRADA • Los diagramas se leen de izquierda a derecha BAJO FLUJO

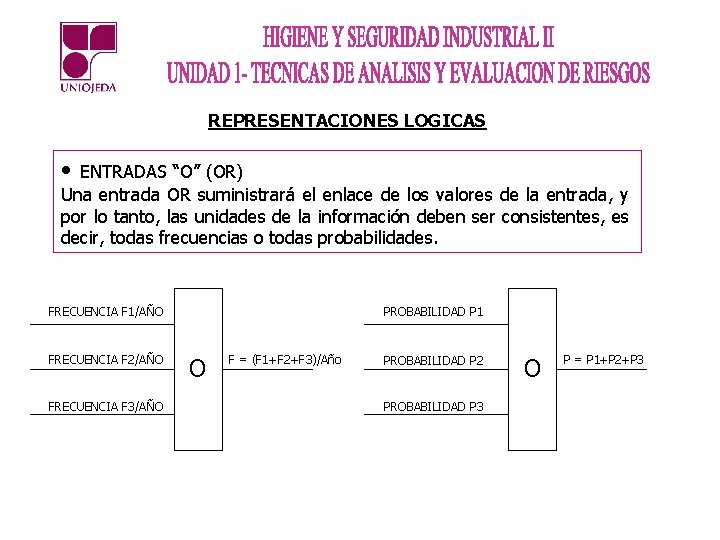

REPRESENTACIONES LOGICAS • ENTRADAS “O” (OR) Una entrada OR suministrará el enlace de los valores de la entrada, y por lo tanto, las unidades de la información deben ser consistentes, es decir, todas frecuencias o todas probabilidades. FRECUENCIA F 1/AÑO FRECUENCIA F 2/AÑO FRECUENCIA F 3/AÑO PROBABILIDAD P 1 O F = (F 1+F 2+F 3)/Año PROBABILIDAD P 2 PROBABILIDAD P 3 O P = P 1+P 2+P 3

REPRESENTACIONES LOGICAS • ENTRADAS “Y” (AND) Una entrada AND multiplicará los valores numéricos de las informaciones sometidas a la entrada, y por lo tanto, las unidades de éstas deben ser compatibles para asegurar que las informaciones ilógicas no sean representadas. FRECUENCIA F/AÑO PROBABILIDAD – P 1 PROBABILIDAD – P 2 PROBABILIDAD – P 1 Y F = (F x P 1 x P 2) /AÑO PROBABILIDAD – P 2 PROBABILIDAD – P 3 Y P = (P 1 x P 2 x P 3)

CONSTRUCCION DEL ARBOL DE FALLAS • Piense en todos los eventos posibles, o combinaciones de eventos, capaces de ocasionar el evento superior. • Establezca todas las acciones correctivas por parte del operador. • Establezca las acciones correctivas por protección automática. • Concéntrense en construir un árbol de eventos primarios, o coincidencias de eventos, capaces de ocasionar el evento superior, tarde o temprano, si continúan ininterrumpidamente.

CONSTRUCCION DEL ARBOL DE FALLAS 1 DESCARGA INUNDACION DE COLUMNA 2 Y DESCARGA FALLA SISTEMA DE DISPARO BLOQUEO DE COLUMNA 3 FALLA SISTEMA DE DISPARO FALLA INTERRUMPIDA - PIC 4 FALLA SISTEMA DE DISPARO

CONSTRUCCION DEL ARBOL DE FALLAS FREC. PROB. 0. 2 DESCARGAS FALSAS O LEGITIMAS 0. 1 INUNDACION DE COLUMNA 0. 1 BLOQUEO DE COLUMNA 0. 1 FALLA INTERRUMPIDA - PIC 0. 01 O O FALLA SISTEMA DE DISPARO Y DESCARGA 0. 203 / AÑO
