Előadásvázlatok a földrajzi nevekről 7. Földrajzi nevek a holland topográfiai térképeken Nico Bakker Department Research & Development Topografische Dienst Fordította: Földi Ervin 2003

Munkamenet TOP 10 vektor terepi helyszínelés légi fényképek fotogrammetria frissített légi fénykép ortofotó digitalizálás ellenőrzés TOP 10 vektor

Fényceruzás számítógép a helyszínelésben

Számítógépes térkép Interface (Microstation)

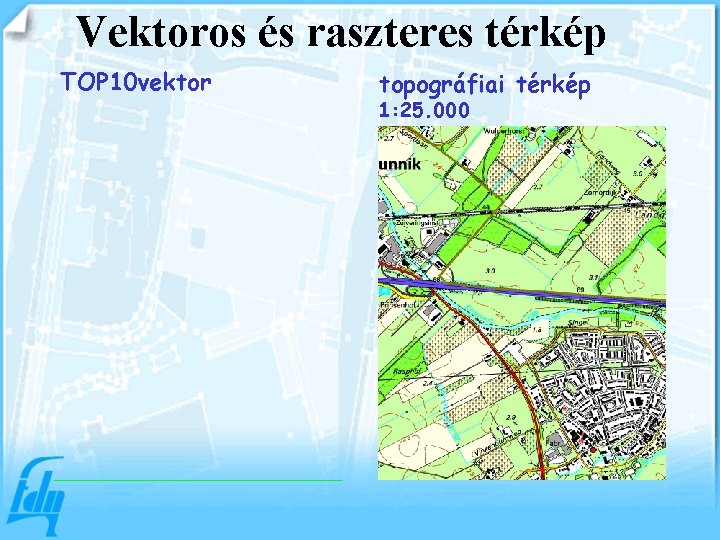

Vektoros és raszteres térkép TOP 10 vektor topográfiai térkép 1: 25. 000

Műszaki előírások / Kézikönyv (NÉVKÖNYV) Namenboek Topografische Dienst Handleiding Versie 2001. 1

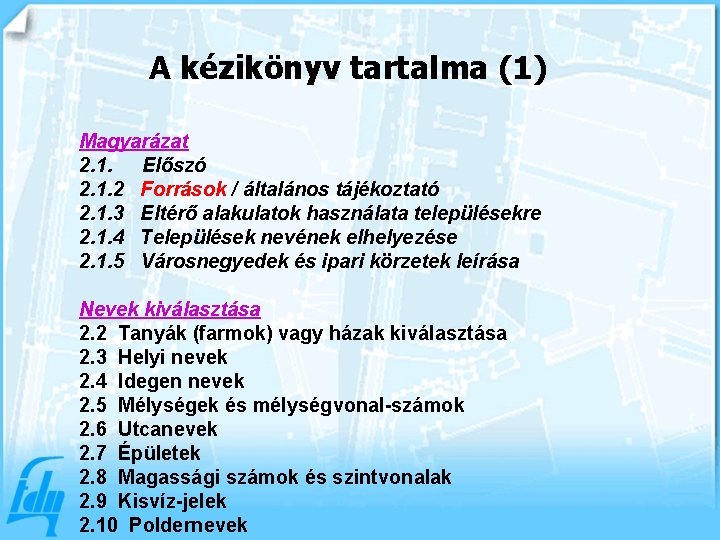

A kézikönyv tartalma (1) Magyarázat 2. 1. Előszó 2. 1. 2 Források / általános tájékoztató 2. 1. 3 Eltérő alakulatok használata településekre 2. 1. 4 Települések nevének elhelyezése 2. 1. 5 Városnegyedek és ipari körzetek leírása Nevek kiválasztása 2. 2 Tanyák (farmok) vagy házak kiválasztása 2. 3 Helyi nevek 2. 4 Idegen nevek 2. 5 Mélységek és mélységvonal-számok 2. 6 Utcanevek 2. 7 Épületek 2. 8 Magassági számok és szintvonalak 2. 9 Kisvíz-jelek 2. 10 Poldernevek

Források (1) • • A mai állapot térképe Név a felszíni alakulaton vagy táblán A holland községek jegyzéke (helységnévtár) Várostérképek és városi útikönyvek Navigációs dokumentumok Természetvédelmi kézikönyv Német és belga térképek

Források (2) Felszíni részlet Községnév Helynév Határnév (dűlőnév) Poldernév Csatorna Folyó, patak Útnév Információ Törvényes hivatalos név Önkormányzat, helyi adatközlő, tulajdonos stb. Vízügy Navigációs dokumentumok Vízügy, helyi adatközlő önkormányzat, helyi adatközlő

A kézikönyv tartalma (2) Helyesírás 3. 1 Általános szabályok 3. 2 A kötőjel használata 3. 3 Nagy kezdőbetűk 3. 4 Tanya-, háznevek helyesírása 3. 5 Nagy kezdőbetűk a farm- és tanyanevekben 3. 6 Nevek szétválása (névhasadás? ) 3. 7 A felszíni részletek típusai közötti kapcsolat 3. 8 Fríz földrajzi nevek

Nyelvek • holland • fríz

Fríz és holland nevek

A két nyelv kezelése részlet névhasználat önkormányzat neve a hivatalos név helységnév 1. táblanév, 2. fordítás kisebb betűkkel polder terepi név (lehet holland vagy fríz) vízfolyás terepi név (lehet holland vagy fríz, kivéve, ha a hivatalosban forrásban hollandul van) terület (dűlő stb. ) út, utca terepi név (lehet holland vagy fríz), néha két név

Néhány fríz–holland megfelelő

Földrajzi nevek helyszínelése (1) 4. 1 4. 2 Helyszínelés Előkészület 4. 2. 1 Források áttekintése 4. 2. 2 Adatok leírása 4. 3 4. 4 Tevékenység a terepmunka során A névadatok dokumentálása 4. 4. 1 Dokumentáció a nyilvántartásban 4. 4. 2 Dokumentáció a névterven

Előkészület • • • Az utakra vonatkozó alapanyagok Alapanyagok (levelek, megjegyzések …) A vizekre vonatkozó alapanyagok Régi térkép(ek) Külföldi térképek (a határövezetben) Források (könyvek, táblák, jegyzékek stb. ) kiértékelése • …

Földrajzi nevek helyszínelése (2) 4. 1 Helyszínelés 4. 2 Előkészület 4. 2. 1 Források áttekintése 4. 2. 2 Adatok leírása 4. 3 Tevékenység a terepmunka során 4. 4 A névadatok dokumentálása 4. 4. 1 Dokumentáció a nyilvántartásban 4. 4. 2 Dokumentáció a névterven

Helyszínelés • Hatóságok felkeresése (önkormányzatok, vízügyi hivatalok stb. ) • Nevek a táblákon, útjelzőkön, épületeken … • Utcanevek • A helyi lakosság • ….

Földrajzi nevek helyszínelése (3) 4. 1 Helyszínelés 4. 2 Előkészület 4. 2. 1 Források áttekintése 4. 2. 2 Adatok leírása 4. 3 Tevékenység a terepmunka során 4. 4 A névadatok dokumentálása 4. 4. 1 Dokumentáció a nyilvántartásban 4. 4. 2 Dokumentáció a névterven

Dokumentáció • A név forrásának adata • A hatóság, személy neve, dátum stb.

Nevek elhelyezése a térképen 5. 1 Általános szabályok 5. 1. 1 5. 1. 2 5. 1. 3 5. 1. 4 5. 1. 5 5. 1. 6 Felirat Az írás színe Az írás nagysága Gyakran használt szöveg Betűközök Betűk és számok indexben Rövidítések

Betűcsalád és -típus Alkalmazás Betűfajta Típus

Nevek elhelyezése a térképen 5. 1 Általános szabályok 5. 1. 1 5. 1. 2 5. 1. 3 5. 1. 4 5. 1. 5 5. 1. 6 Felirat Az írás színe Az írás nagysága Gyakran használt szöveg Betűközök Betűk és számok felső helyzetben Rövidítések

Topográfiai alakulatok táblázata

Rövidítések

Nevek elhelyezése a térképen 5. 1 Általános szabályok. General rules 5. 1. 1 5. 1. 2 5. 1. 3 5. 1. 4 5. 1. 5 5. 1. 6 Felirat Az írás színe Az írás nagysága Gyakran használt szöveg Betűközök Betűk és számok felső helyzetben Rövidítések

Színek használata különféle térképeken 1: 25, 000 1: 50, 000 1: 100, 000 1: 250, 000 1: 500, 000 fekete igen vörös igen igen kék igen barna igen ibolya igen

Betűtípusok • • CSUPA NAGYBEŰ (KAPITÁLIS) normál (antikva) kövér félkövér dőlt (verzál) keskeny r i t k í t o t t, s z ó r t

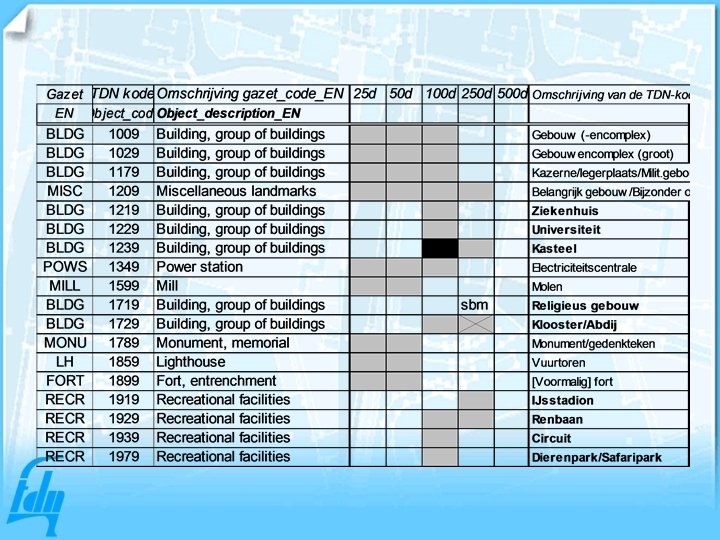

Földrajzi nevek különféle méretarányokban • Áttekintés névtár-kódokkal

Munkamenet • • Előkészítés Források kutatása Terepmunka Névadatok Digitalizálás a Microstation programmal Ellenőrzési lap Javítás Térképkiadás

Névterv (1)

Térkép (1)

Névterv (2)

Térkép (2)

Névtárak

1 : 250 000 ma. névtár

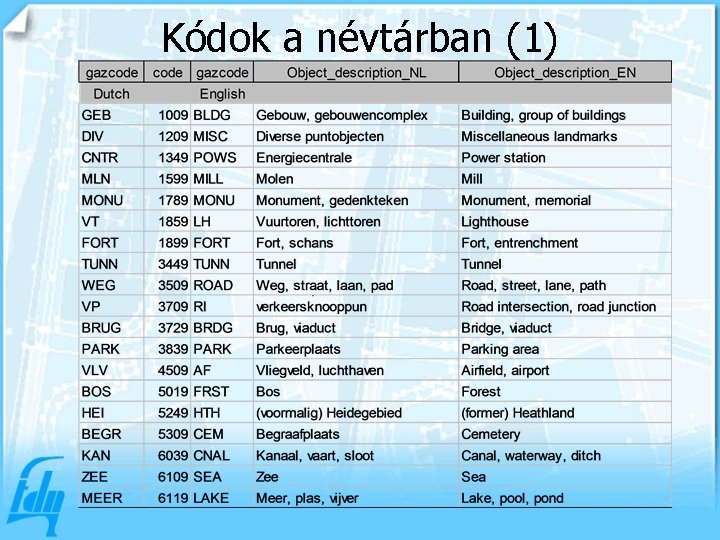

Kódok a névtárban (1)

Kódok a névtárban (2)

TOP 10 NL és kisebb méretarányok kialakítása

Fő felszíni alakulatok sajátos terepalakulatok utak vizek épület vasút funcionális terület igazgatási terület domborzat földrajzi táj védett terület

Alapvető felszíni alakulatok egység út vasút víz épület domborzat különleges kategóriák, építmény igazgatási terület védett terület földrajzi táj funkcionális terület

Objektumok NAME ‘név’ attribútummal

Földrajzi nevek sajátos poligonjai

objektumjellegek: wegdeel

Egy objektum tulajdonságai

Objektumok metainformációja
