Elaborazione segnali comparatori Comparatori ideali soluzione con operazionali

Elaborazione segnali comparatori

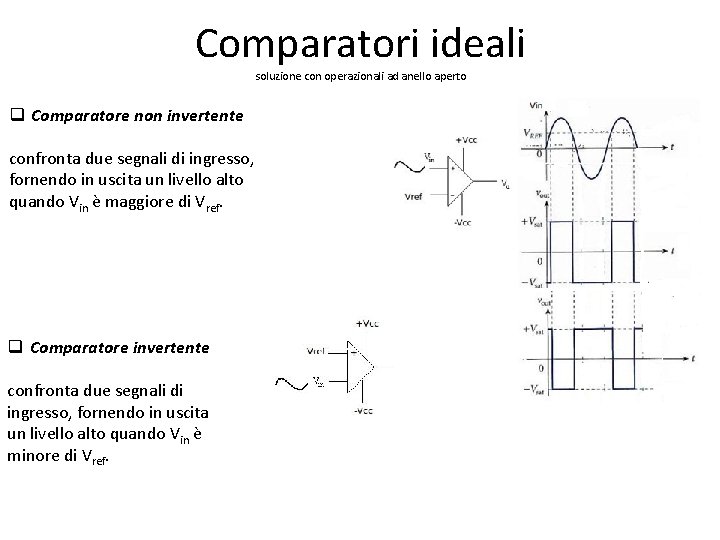

Comparatori ideali soluzione con operazionali ad anello aperto q Comparatore non invertente confronta due segnali di ingresso, fornendo in uscita un livello alto quando Vin è maggiore di Vref. q Comparatore invertente confronta due segnali di ingresso, fornendo in uscita un livello alto quando Vin è minore di Vref.

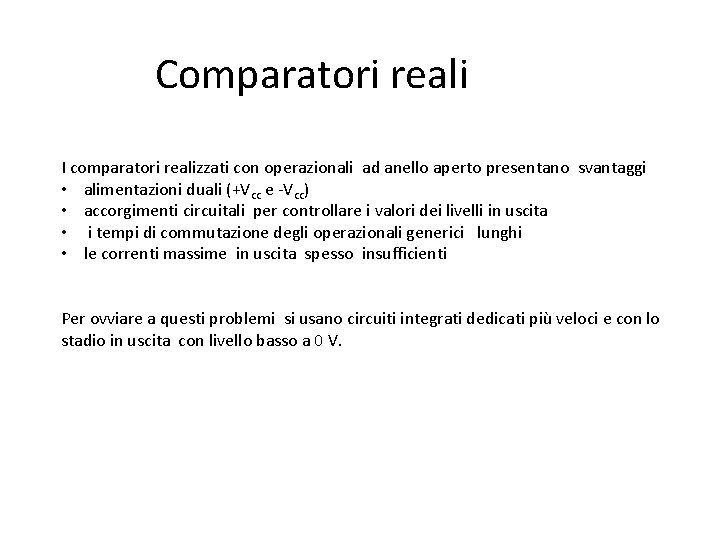

Comparatori reali I comparatori realizzati con operazionali ad anello aperto presentano svantaggi • alimentazioni duali (+Vcc e -Vcc) • accorgimenti circuitali per controllare i valori dei livelli in uscita • i tempi di commutazione degli operazionali generici lunghi • le correnti massime in uscita spesso insufficienti Per ovviare a questi problemi si usano circuiti integrati dedicati più veloci e con lo stadio in uscita con livello basso a 0 V.

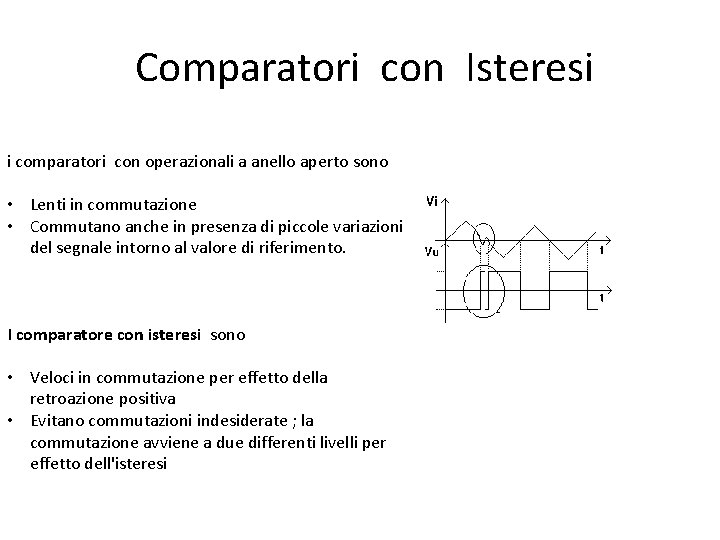

Comparatori con Isteresi i comparatori con operazionali a anello aperto sono • Lenti in commutazione • Commutano anche in presenza di piccole variazioni del segnale intorno al valore di riferimento. I comparatore con isteresi sono • Veloci in commutazione per effetto della retroazione positiva • Evitano commutazioni indesiderate ; la commutazione avviene a due differenti livelli per effetto dell'isteresi

Invertente • Se l’uscita è a +10 V, il morsetto non invertente è polarizzato a +1 V. • Quando Vi supera, anche solo per un istante, +1 V, l’uscita si porta a – 10 V. • Il morsetto non invertente si trova allora a – 1 V e la nuova commutazione che porta l’uscita alta non avviene quando vi scende sotto +1 V, ma sotto -1 V. v la larghezza dell’isteresi può essere regolata modificando il partitore di retroazione v la sua posizione è regolabile attraverso la tensione Vrif; lo spostamento che si ottiene è minore di Vrif.

Non Invertente comparatore con isteresi non invertente. • la commutazione dal livello basso a quello alto quando Vi supera • la commutazione dal livello alto a quello basso quando Vi scende sotto v la larghezza dell’isteresi può essere regolata modificando il partitore di retroazione v la sua posizione è regolabile attraverso la tensione Vrif; lo spostamento che si ottiene è maggiore di Vrif.
