El Transistor BJT como amplificador El circuito de

El Transistor BJT como amplificador El circuito de la Figura es equivalente al del ejercicio anterior, con la diferencia de que en este caso la correcta polarización del transistor se consigue con un solo generador. Se ha eliminado la pila EB y la resistencia RB se ha conectado al polo positivo del generador EC. Las tensiones y corrientes que se generan son las que aparecen en la Figura. Docente: Ing. Raimon Salazar

El Transistor BJT como amplificador La corriente de base en continua le se puede calcular mediante la siguiente ecuación: La corriente de base dará origen a una corriente de colector en continua IC de valor: Dicha corriente de colector provocará una ddp en la resistencia de carga RC de manera que la fem del generador se repartirá entre el transistor y la resistencia con arreglo a la siguiente ecuación: Docente: Ing. Raimon Salazar

El Transistor BJT como amplificador En la práctica el circuito se diseña de tal manera que la caída de tensión entre el colector y el emisor del transistor sea aproximadamente la mitad que la fem del generador EC: Deteniéndonos por un momento para examinar algunas de las ecuaciones enunciadas hasta ahora, comprobaremos que la corriente de colector IC depende de la corriente de base y que la tensión colector-emisor VCE es función de la corriente de colector, y como consecuencia indirecta, de la de base. Docente: Ing. Raimon Salazar

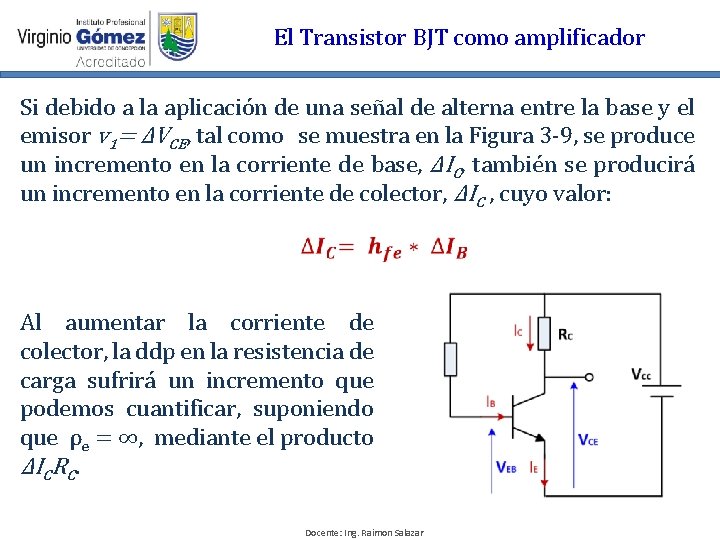

El Transistor BJT como amplificador Si debido a la aplicación de una señal de alterna entre la base y el emisor v 1= ∆VCE, tal como se muestra en la Figura 3 -9, se produce un incremento en la corriente de base, ∆IC, también se producirá un incremento en la corriente de colector, ∆IC , cuyo valor: Al aumentar la corriente de colector, la ddp en la resistencia de carga sufrirá un incremento que podemos cuantificar, suponiendo que ρe = ∞, mediante el producto ∆ICRC. Docente: Ing. Raimon Salazar

El Transistor BJT como amplificador Como la fem del generador EC permanece constante la tensión colector-emisor VCE disminuirá en la misma cantidad que se incrementa la ddp de la resistencia RC: El signo menos indica que para un incremento en la señal de entrada se produce una disminución en la de salida, es decir, la señal amplificada se encuentra desfasada 180° respecto a la de entrada, tal como se muestra en la Figura 3 -9. Docente: Ing. Raimon Salazar

El Transistor BJT como amplificador El condensador C permite el paso de la corriente alterna hacia la base del transistor, pero impide que la corriente continua que atraviesa RB circule por la fuente que genera la señal v 1. Docente: Ing. Raimon Salazar
