EL PLACER DE ESTUDIAR INTRODUCCIÓN AL TORNO CNC Roger Prieto Millones Instructor CNC Abril 2009

Introducción Desde los orígenes de la humanidad, el hombre siempre a pretendido dar forma a los materiales, con herramientas cada vez más adecuadas

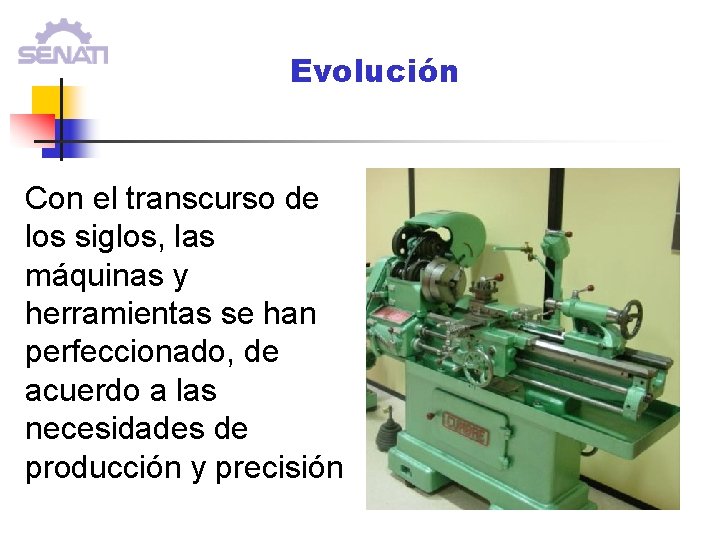

Evolución Con el transcurso de los siglos, las máquinas y herramientas se han perfeccionado, de acuerdo a las necesidades de producción y precisión

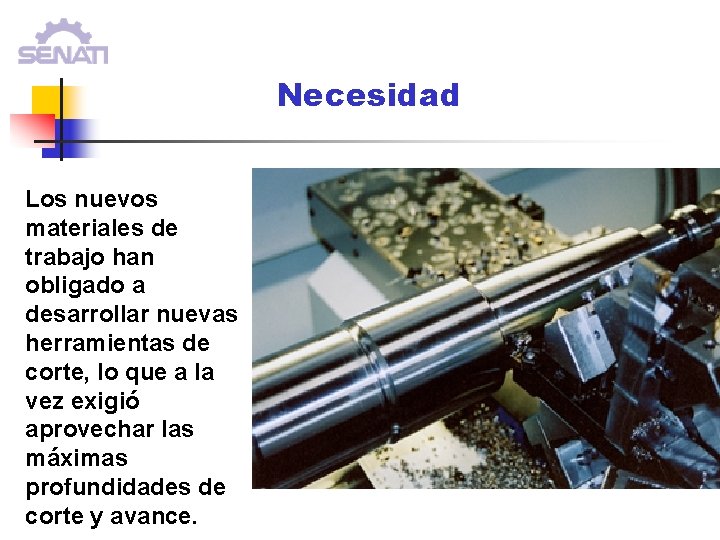

Necesidad Los nuevos materiales de trabajo han obligado a desarrollar nuevas herramientas de corte, lo que a la vez exigió aprovechar las máximas profundidades de corte y avance.

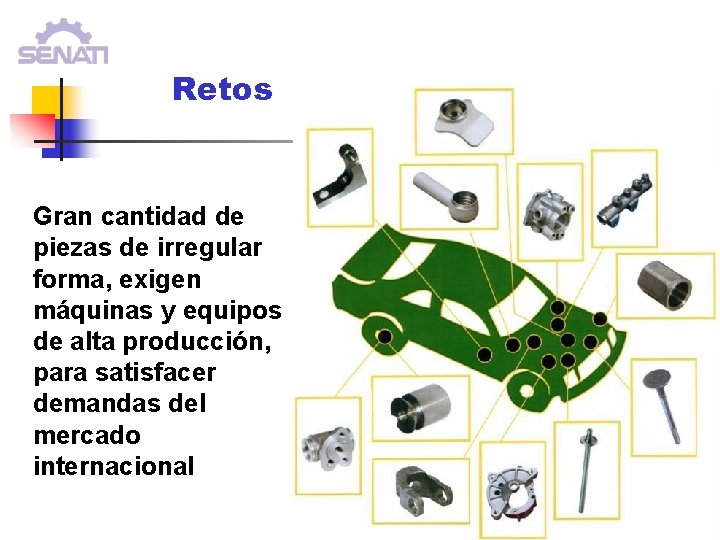

Retos Gran cantidad de piezas de irregular forma, exigen máquinas y equipos de alta producción, para satisfacer demandas del mercado internacional

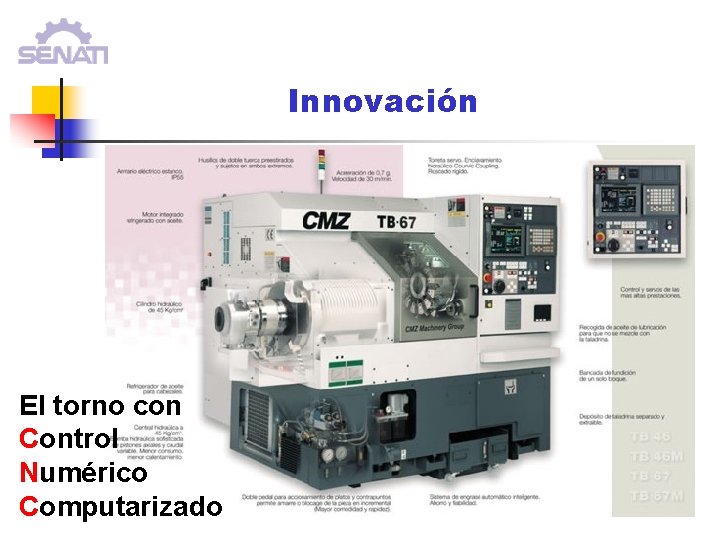

Innovación El torno con Control Numérico Computarizado

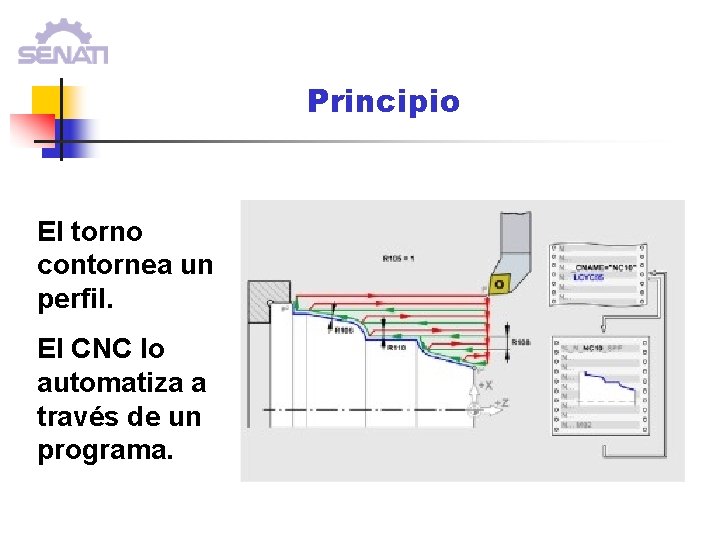

Principio El torno contornea un perfil. El CNC lo automatiza a través de un programa.

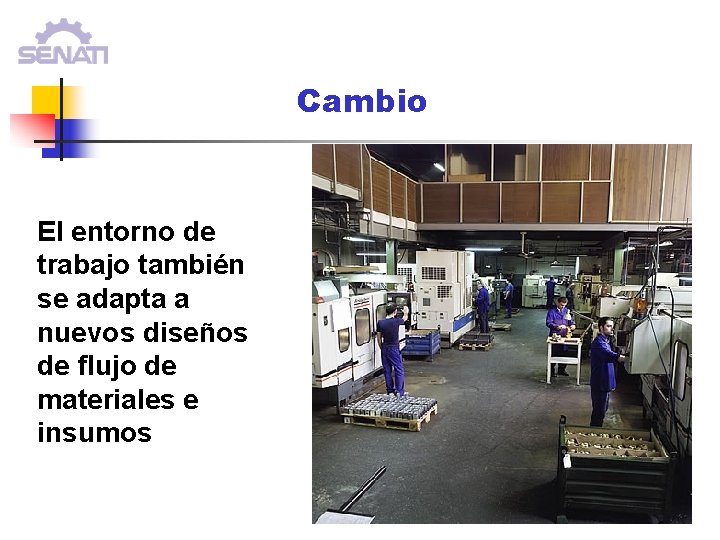

Cambio El entorno de trabajo también se adapta a nuevos diseños de flujo de materiales e insumos

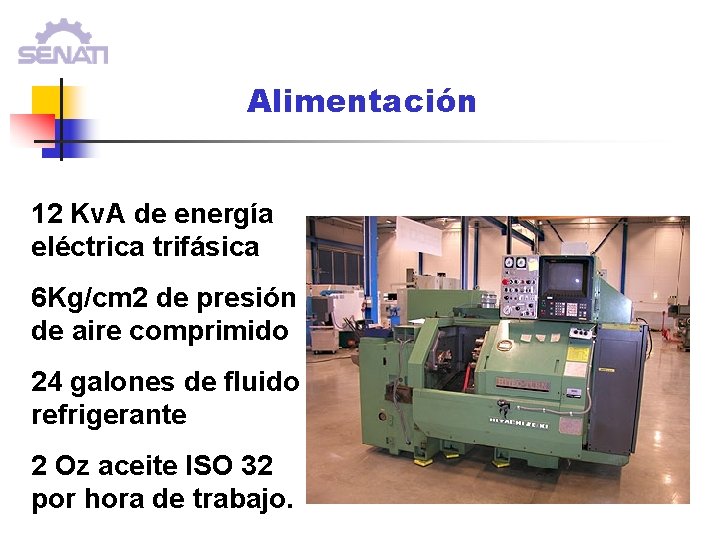

Alimentación 12 Kv. A de energía eléctrica trifásica 6 Kg/cm 2 de presión de aire comprimido 24 galones de fluido refrigerante 2 Oz aceite ISO 32 por hora de trabajo.

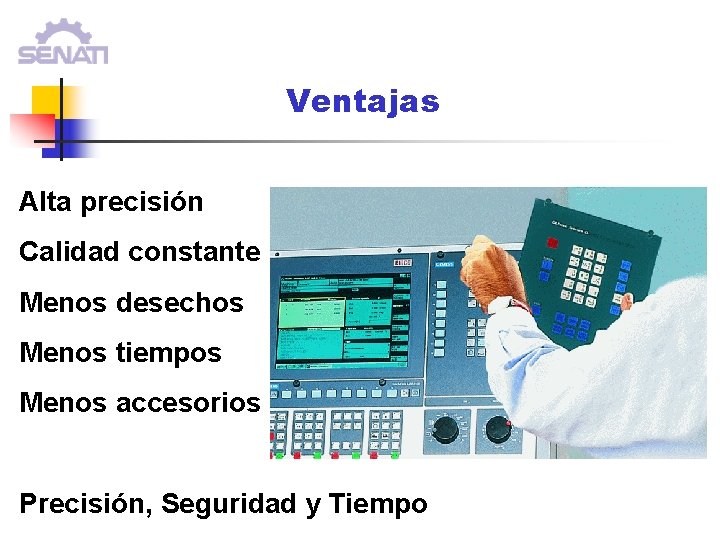

Ventajas Alta precisión Calidad constante Menos desechos Menos tiempos Menos accesorios Precisión, Seguridad y Tiempo

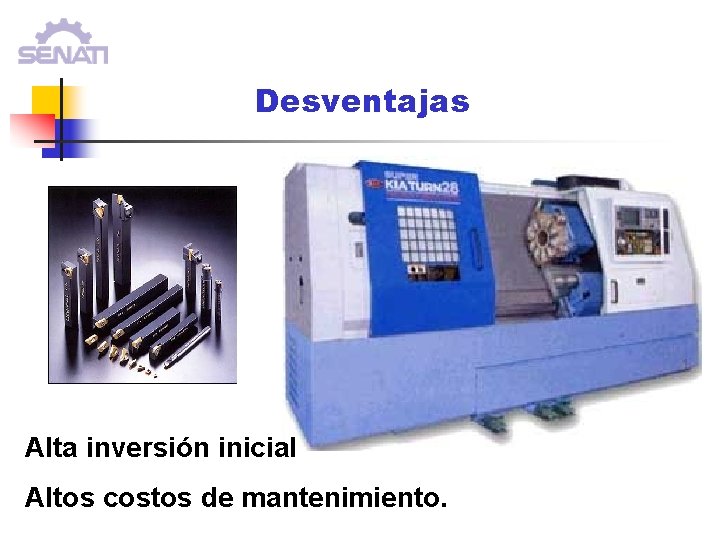

Desventajas Alta inversión inicial Altos costos de mantenimiento.

Consecuencias Necesidad de capacitación Actualización del mercado laboral Cooperación de las áreas de mercadeo, diseño y producción.

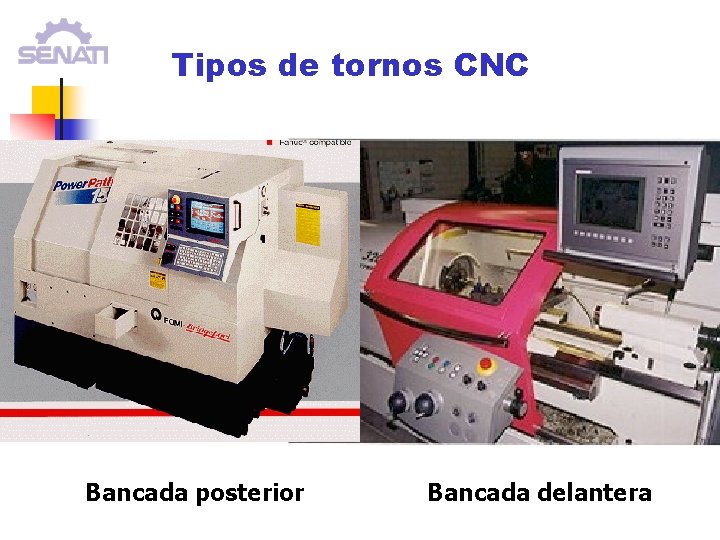

Tipos de tornos CNC Bancada posterior Bancada delantera

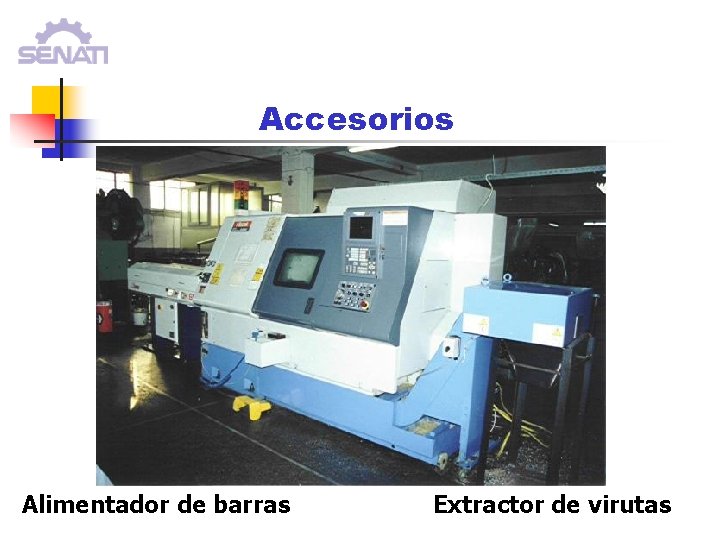

Accesorios Alimentador de barras Extractor de virutas

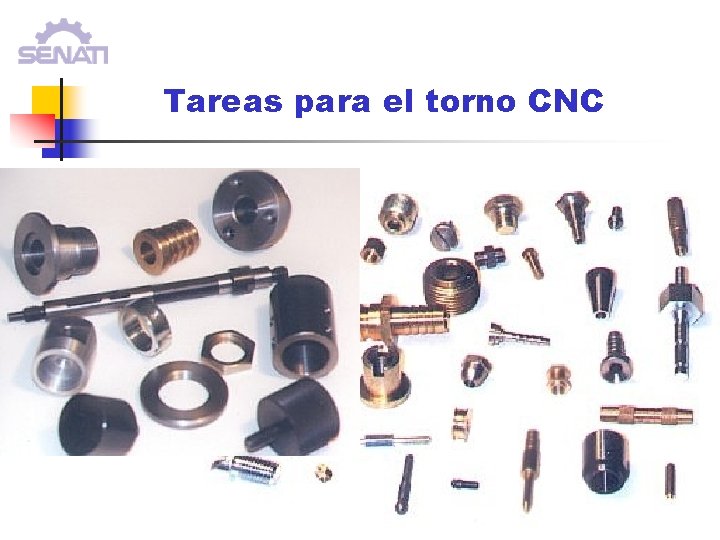

Tareas para el torno CNC

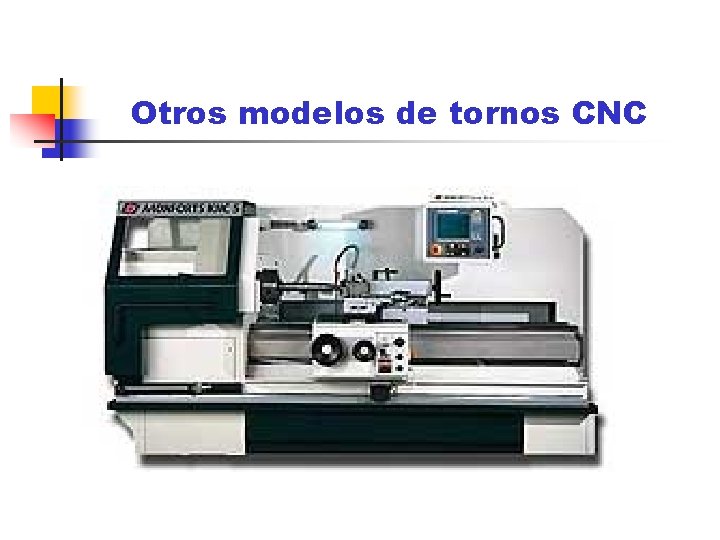

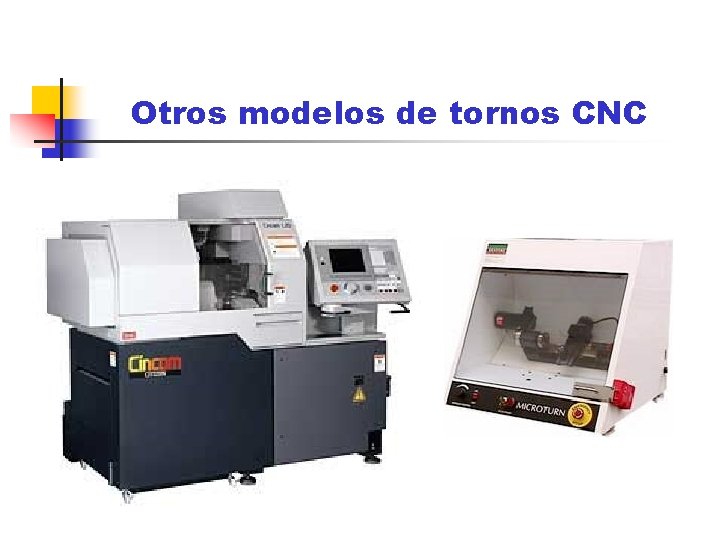

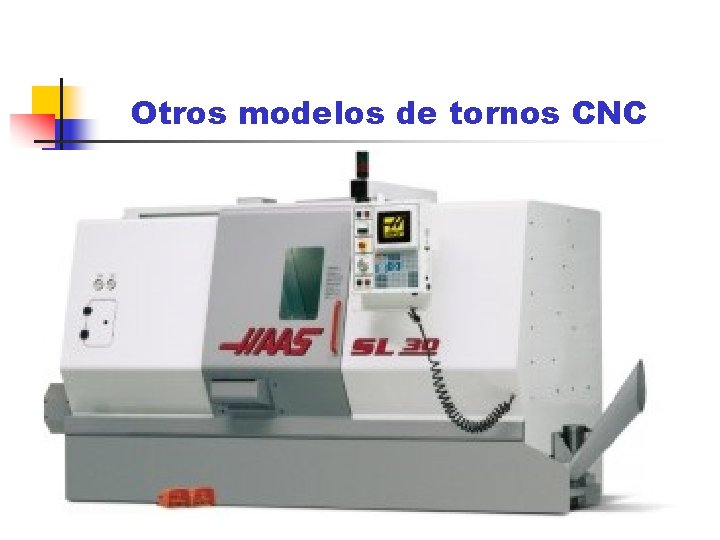

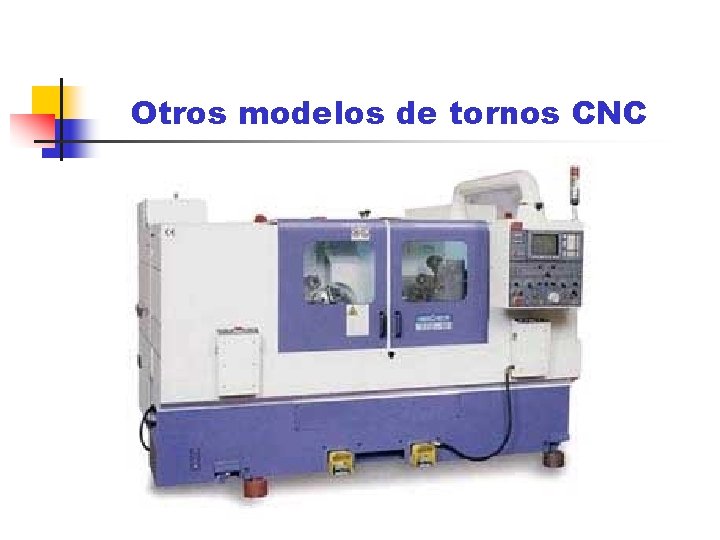

Otros modelos de tornos CNC

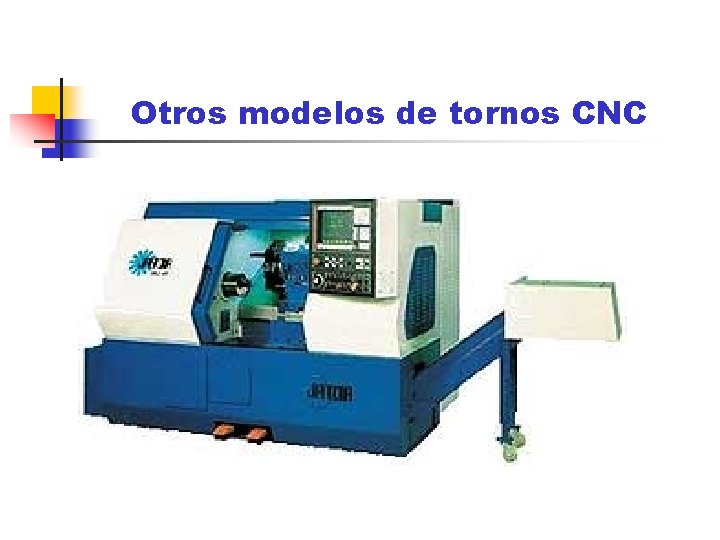

Otros modelos de tornos CNC

Otros modelos de tornos CNC

Otros modelos de tornos CNC

Otros modelos de tornos CNC

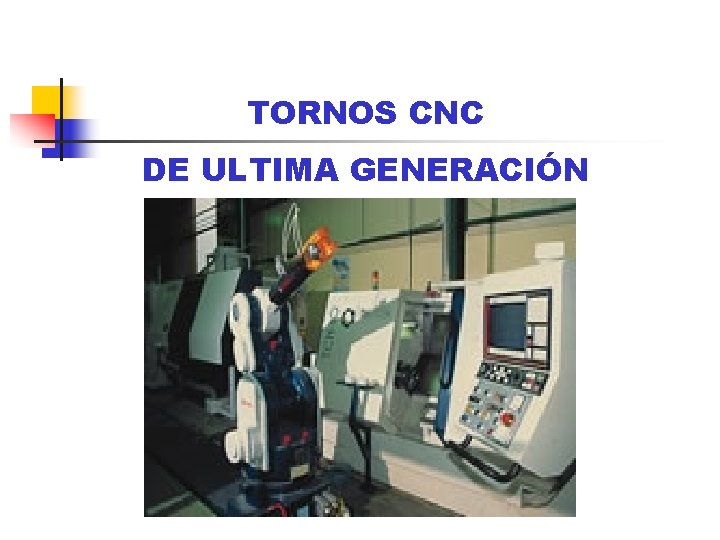

TORNOS CNC DE ULTIMA GENERACIÓN

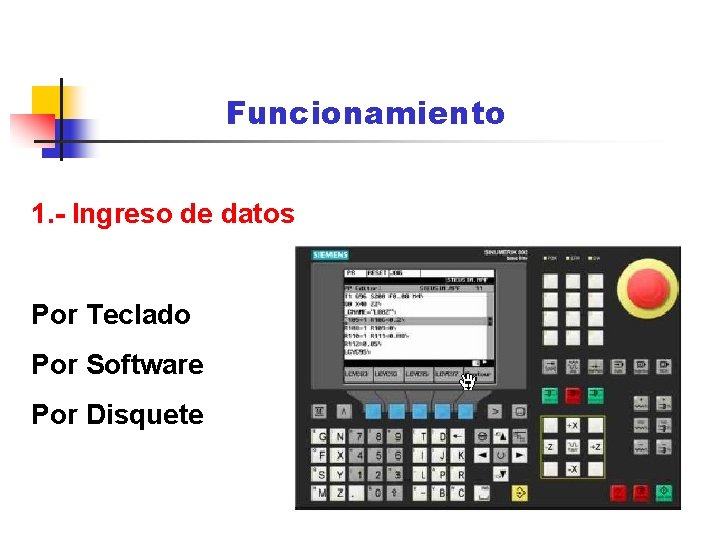

Funcionamiento 1. - Ingreso de datos Por Teclado Por Software Por Disquete

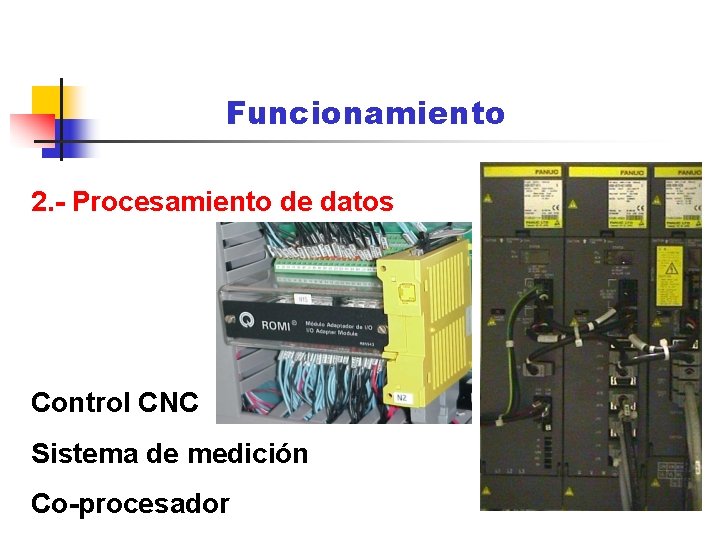

Funcionamiento 2. - Procesamiento de datos Control CNC Sistema de medición Co-procesador

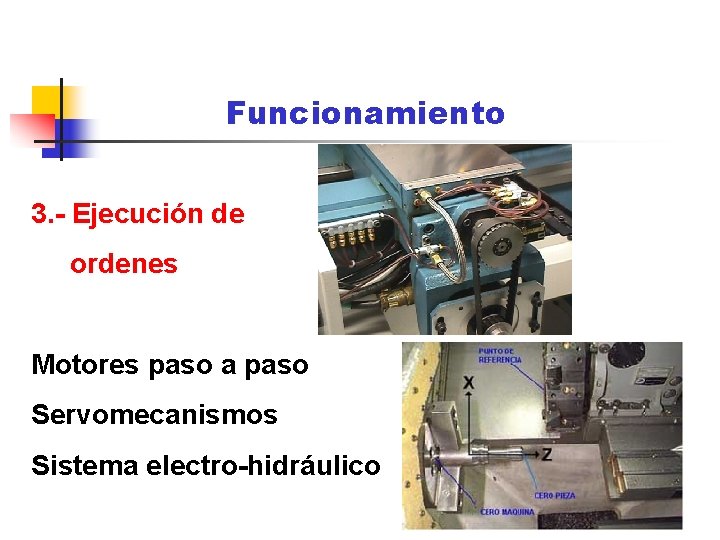

Funcionamiento 3. - Ejecución de ordenes Motores paso a paso Servomecanismos Sistema electro-hidráulico

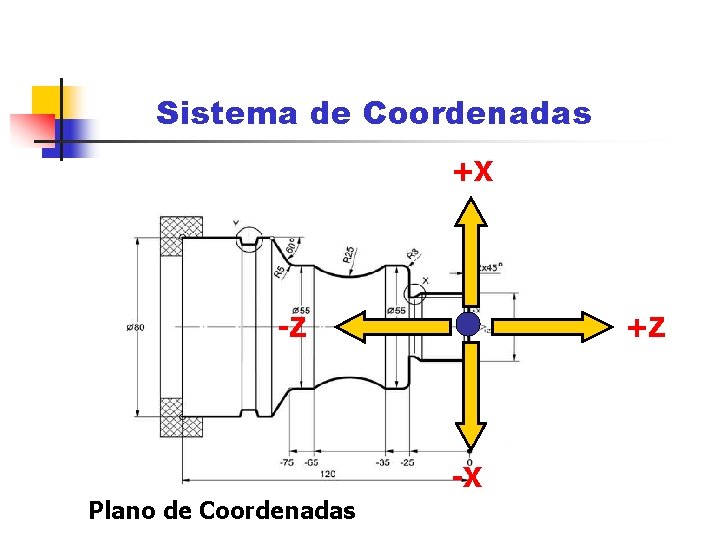

Sistema de Coordenadas +X -Z +Z -X Plano de Coordenadas

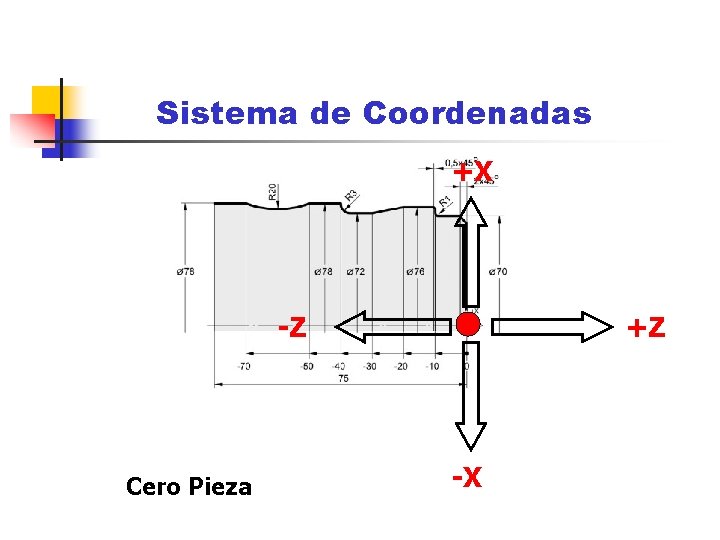

Sistema de Coordenadas +X -Z Cero Pieza +Z -X

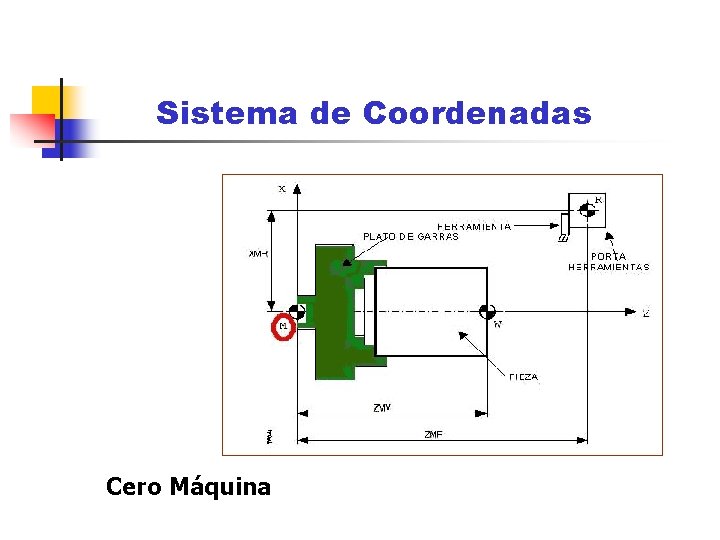

Sistema de Coordenadas Cero Máquina

Programación CNC Dado una Tarea: Elaborar plan de trabajo Ejem: a) Desbaste b) Afinado c) Taladrado d) Ranurado e) Tronzado Un programa es una secuencia ordenada de instrucciones de trabajo.

Estructura del programa Instrucciones Técnicas N 01 G 99 N 02 G 54 N 03 T 0101 M 06 N 04 G 97 N 05 S 1200 M 03 N 06 G 00 X 20. Z 1. N 07 G 01 Z-22. F. 1 Instrucciones Geométricas Instrucciones Tecnológicas

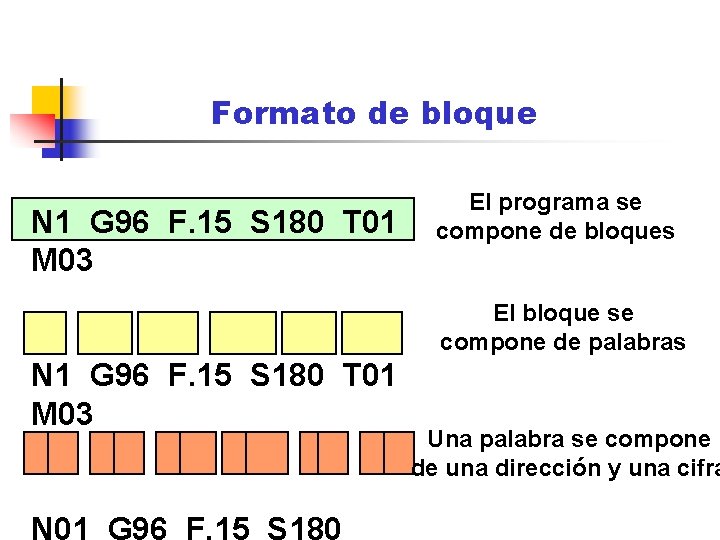

Formato de bloque N 1 G 96 F. 15 S 180 T 01 M 03 El programa se compone de bloques El bloque se compone de palabras N 1 G 96 F. 15 S 180 T 01 M 03 N 01 G 96 F. 15 S 180 Una palabra se compone de una dirección y una cifra

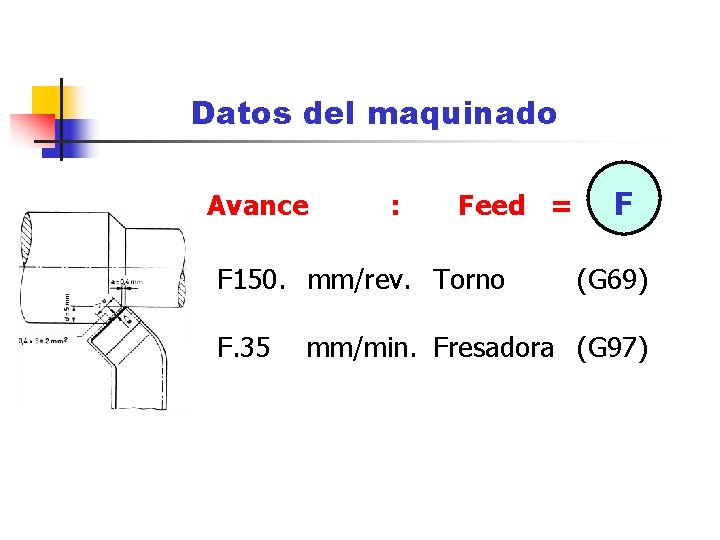

Datos del maquinado Avance : Feed = F 150. mm/rev. Torno F. 35 F (G 69) mm/min. Fresadora (G 97)

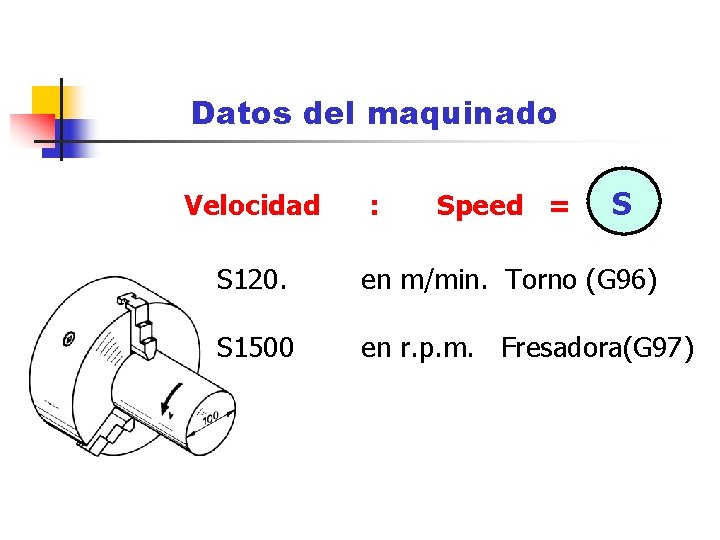

Datos del maquinado Velocidad : Speed = S S 120. en m/min. Torno (G 96) S 1500 en r. p. m. Fresadora(G 97)

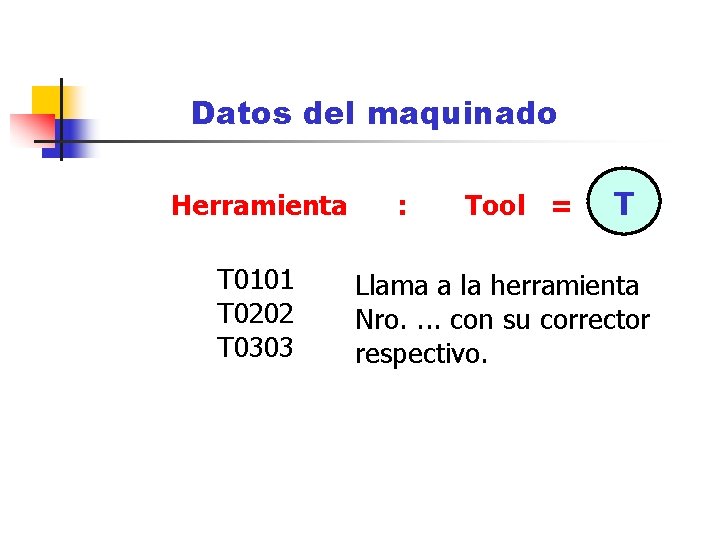

Datos del maquinado Herramienta T 0101 T 0202 T 0303 : Tool = T Llama a la herramienta Nro. . con su corrector respectivo.

Programación CNC Datos de Mecanizado: T 01. - Desbaste T 02. - Afinado N. - 1500 r. p. m. F. - 0, 2 mm/rev. Elaborar programa P. c. max. - 5 mm
