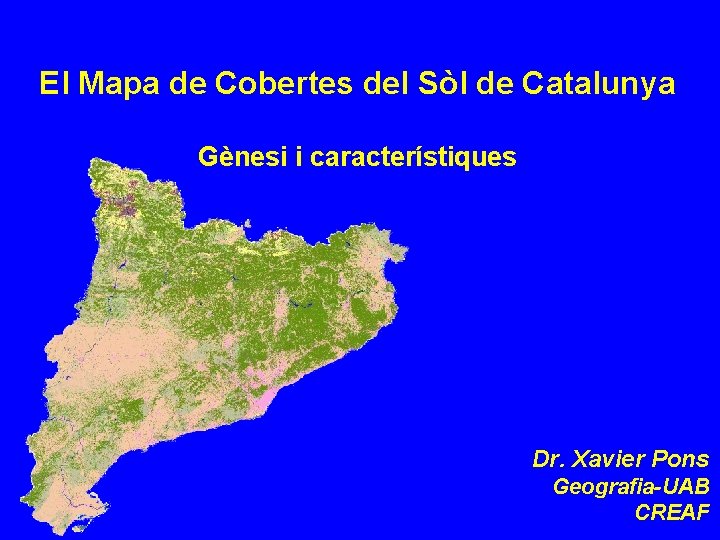

El Mapa de Cobertes del Sòl de Catalunya Gènesi i característiques Dr. Xavier Pons Geografia-UAB CREAF

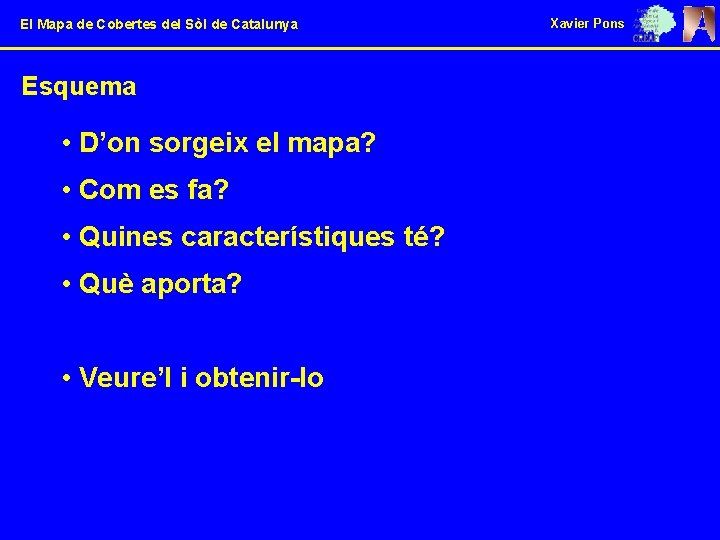

El Mapa de Cobertes del Sòl de Catalunya Esquema • D’on sorgeix el mapa? • Com es fa? • Quines característiques té? • Què aporta? • Veure’l i obtenir-lo Xavier Pons

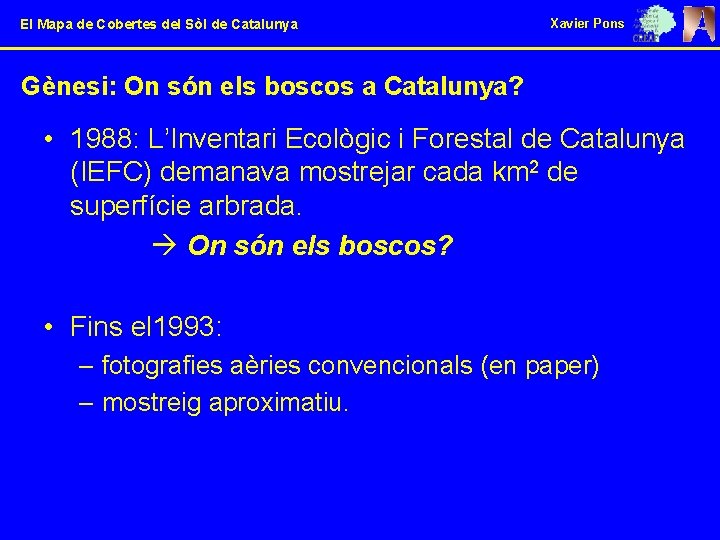

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Gènesi: On són els boscos a Catalunya? • 1988: L’Inventari Ecològic i Forestal de Catalunya (IEFC) demanava mostrejar cada km 2 de superfície arbrada. On són els boscos? • Fins el 1993: – fotografies aèries convencionals (en paper) – mostreig aproximatiu.

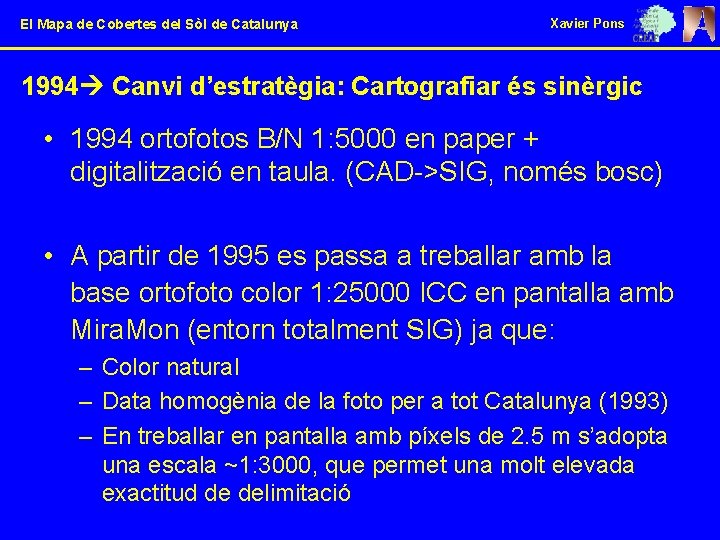

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons 1994 Canvi d’estratègia: Cartografiar és sinèrgic • 1994 ortofotos B/N 1: 5000 en paper + digitalització en taula. (CAD->SIG, només bosc) • A partir de 1995 es passa a treballar amb la base ortofoto color 1: 25000 ICC en pantalla amb Mira. Mon (entorn totalment SIG) ja que: – Color natural – Data homogènia de la foto per a tot Catalunya (1993) – En treballar en pantalla amb píxels de 2. 5 m s’adopta una escala ~1: 3000, que permet una molt elevada exactitud de delimitació

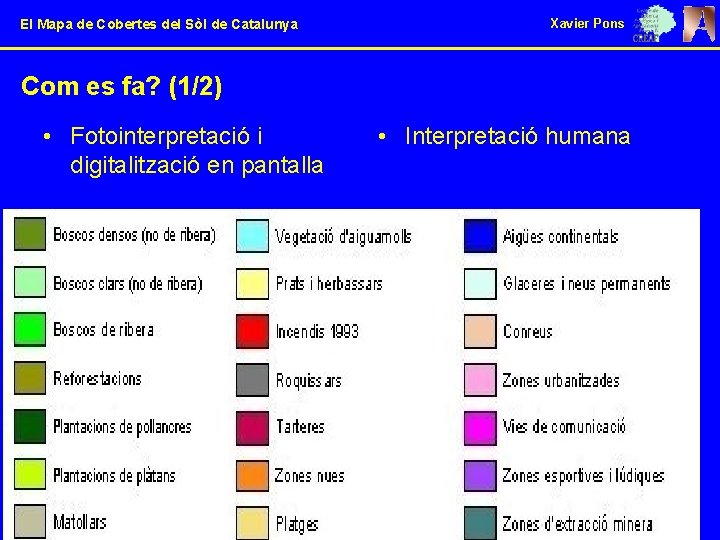

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Com es fa? (1/2) • Fotointerpretació i digitalització en pantalla • Interpretació humana

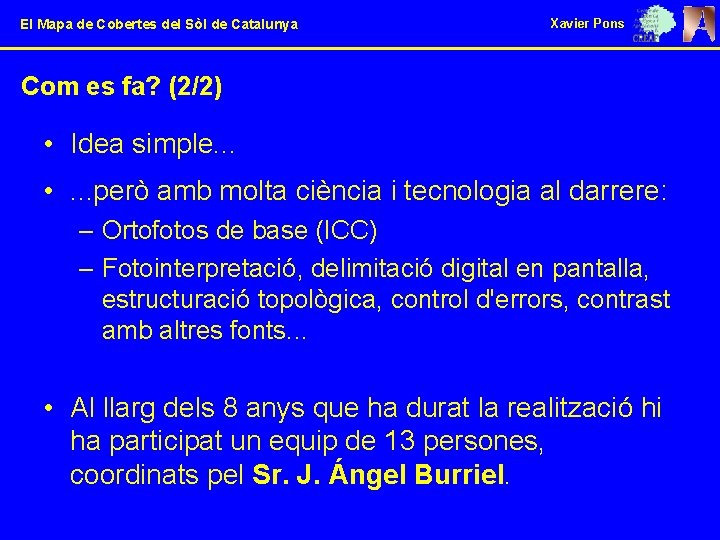

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Com es fa? (2/2) • Idea simple. . . • . . . però amb molta ciència i tecnologia al darrere: – Ortofotos de base (ICC) – Fotointerpretació, delimitació digital en pantalla, estructuració topològica, control d'errors, contrast amb altres fonts. . . • Al llarg dels 8 anys que ha durat la realització hi ha participat un equip de 13 persones, coordinats pel Sr. J. Ángel Burriel.

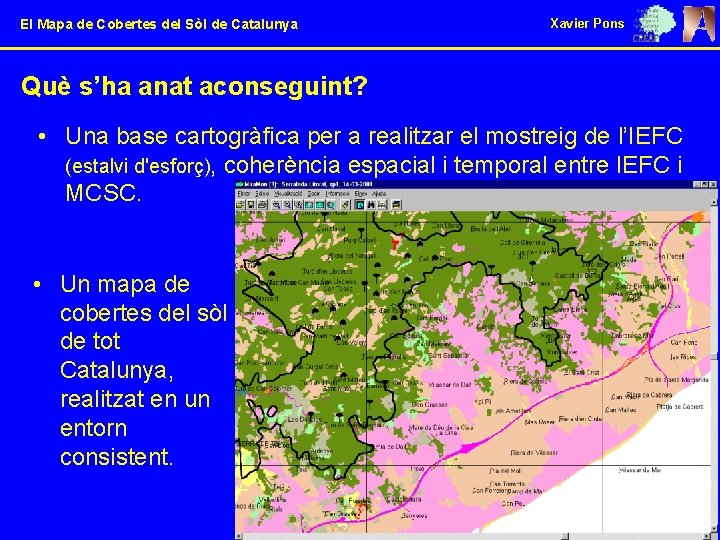

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Què s’ha anat aconseguint? • Una base cartogràfica per a realitzar el mostreig de l’IEFC (estalvi d'esforç), coherència espacial i temporal entre IEFC i MCSC. • Un mapa de cobertes del sòl de tot Catalunya, realitzat en un entorn consistent.

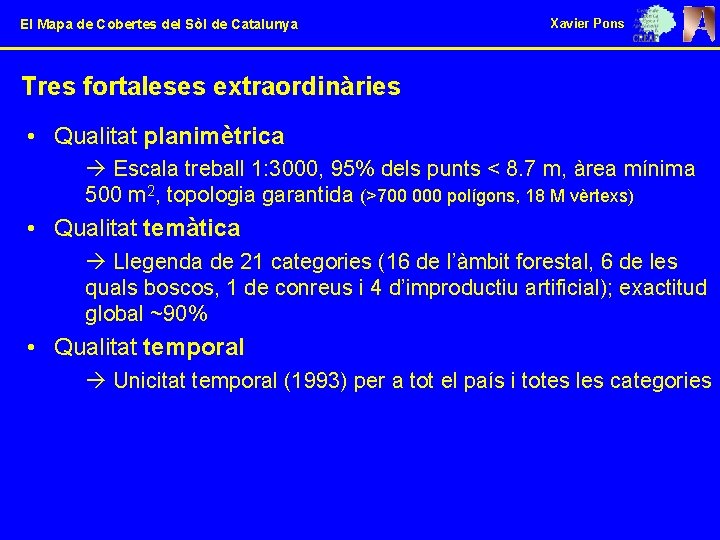

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Tres fortaleses extraordinàries • Qualitat planimètrica Escala treball 1: 3000, 95% dels punts < 8. 7 m, àrea mínima 500 m 2, topologia garantida (>700 000 polígons, 18 M vèrtexs) • Qualitat temàtica Llegenda de 21 categories (16 de l’àmbit forestal, 6 de les quals boscos, 1 de conreus i 4 d’improductiu artificial); exactitud global ~90% • Qualitat temporal Unicitat temporal (1993) per a tot el país i totes les categories

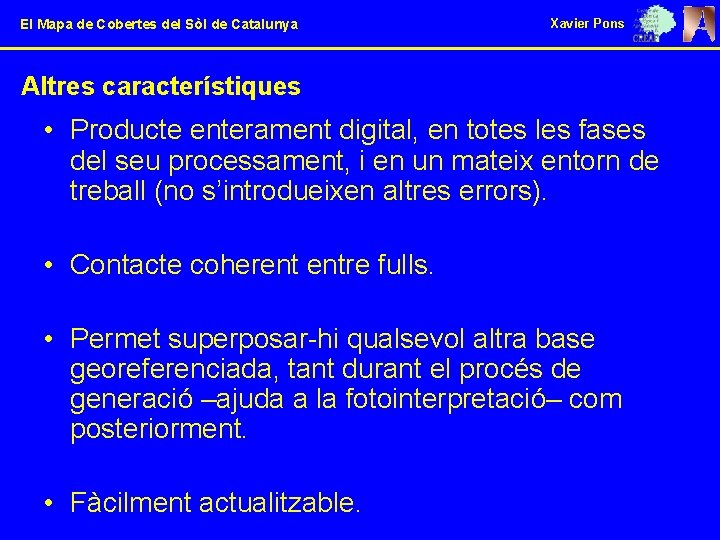

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Altres característiques • Producte enterament digital, en totes les fases del seu processament, i en un mateix entorn de treball (no s’introdueixen altres errors). • Contacte coherent entre fulls. • Permet superposar-hi qualsevol altra base georeferenciada, tant durant el procés de generació –ajuda a la fotointerpretació– com posteriorment. • Fàcilment actualitzable.

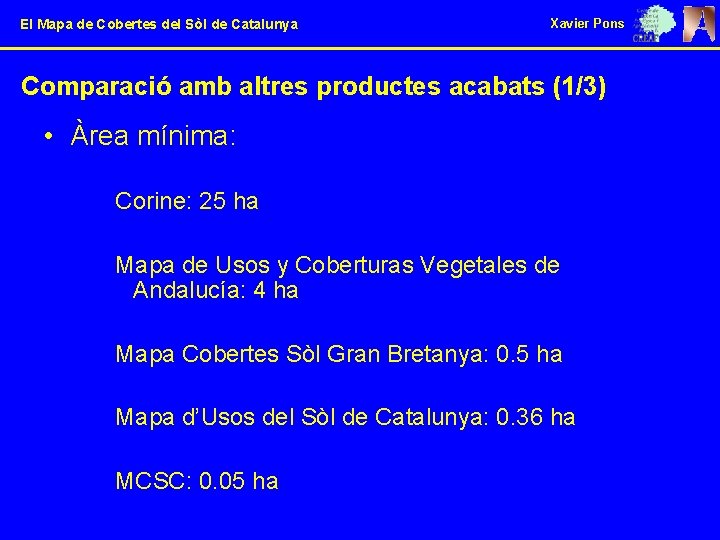

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Comparació amb altres productes acabats (1/3) • Àrea mínima: Corine: 25 ha Mapa de Usos y Coberturas Vegetales de Andalucía: 4 ha Mapa Cobertes Sòl Gran Bretanya: 0. 5 ha Mapa d’Usos del Sòl de Catalunya: 0. 36 ha MCSC: 0. 05 ha

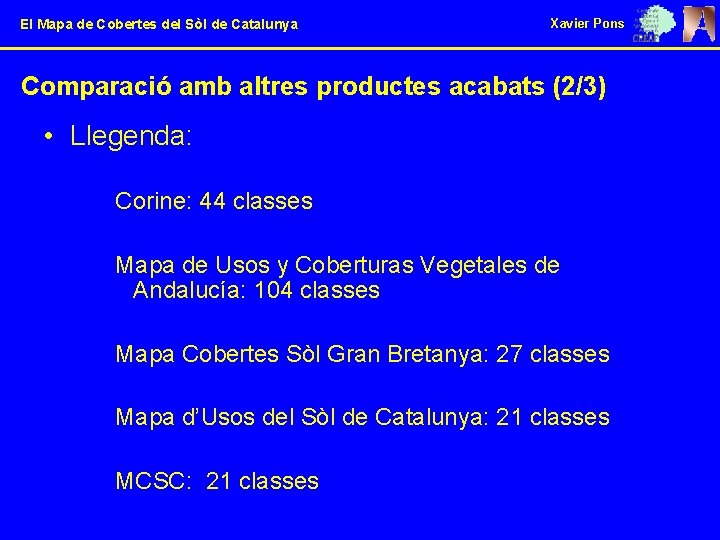

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Comparació amb altres productes acabats (2/3) • Llegenda: Corine: 44 classes Mapa de Usos y Coberturas Vegetales de Andalucía: 104 classes Mapa Cobertes Sòl Gran Bretanya: 27 classes Mapa d’Usos del Sòl de Catalunya: 21 classes MCSC: 21 classes

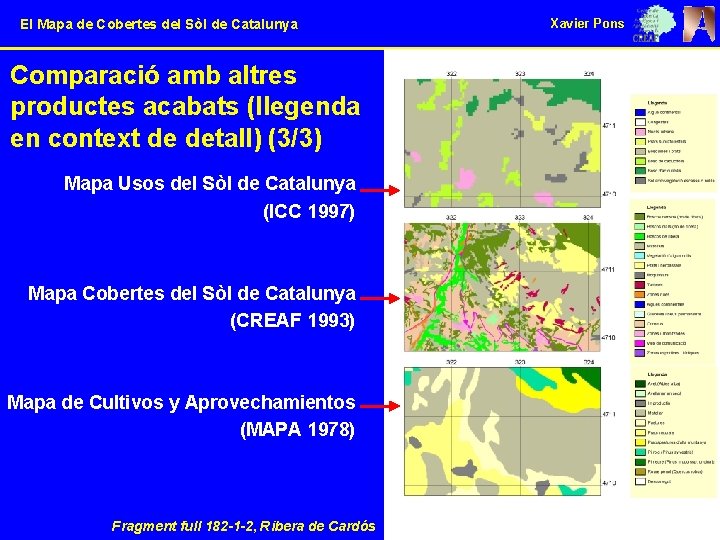

El Mapa de Cobertes del Sòl de Catalunya Comparació amb altres productes acabats (llegenda en context de detall) (3/3) Mapa Usos del Sòl de Catalunya (ICC 1997) Mapa Cobertes del Sòl de Catalunya (CREAF 1993) Mapa de Cultivos y Aprovechamientos (MAPA 1978) Fragment full 182 -1 -2, Ribera de Cardós Xavier Pons

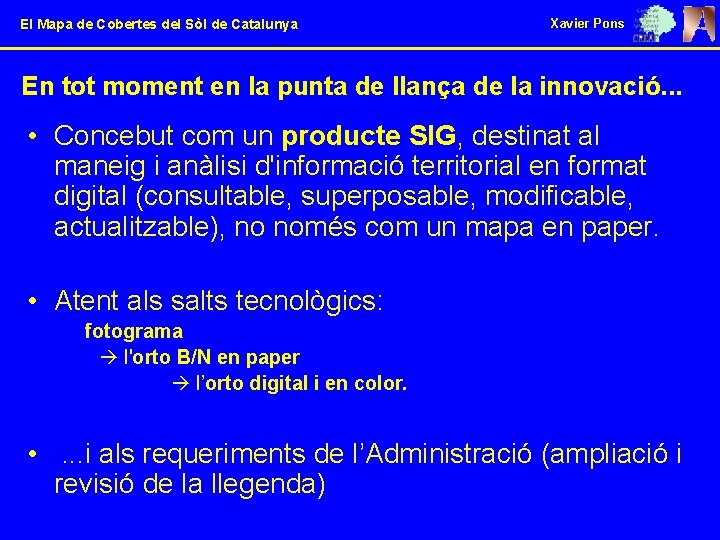

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons En tot moment en la punta de llança de la innovació. . . • Concebut com un producte SIG, destinat al maneig i anàlisi d'informació territorial en format digital (consultable, superposable, modificable, actualitzable), no només com un mapa en paper. • Atent als salts tecnològics: fotograma l'orto B/N en paper l’orto digital i en color. • . . . i als requeriments de l’Administració (ampliació i revisió de la llegenda)

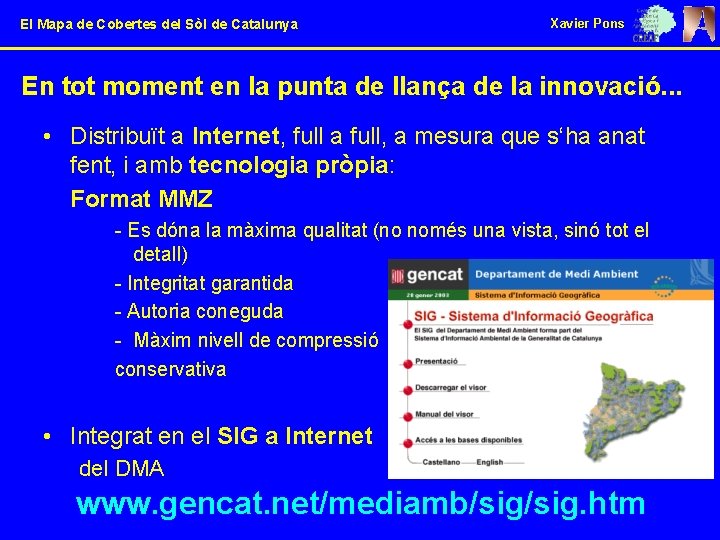

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons En tot moment en la punta de llança de la innovació. . . • Distribuït a Internet, full a full, a mesura que s‘ha anat fent, i amb tecnologia pròpia: Format MMZ - Es dóna la màxima qualitat (no només una vista, sinó tot el detall) - Integritat garantida - Autoria coneguda - Màxim nivell de compressió conservativa • Integrat en el SIG a Internet del DMA www. gencat. net/mediamb/sig. htm
El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Tots els fulls del MCSC gratuïtament a Internet: www. creaf. uab. es/mcsc

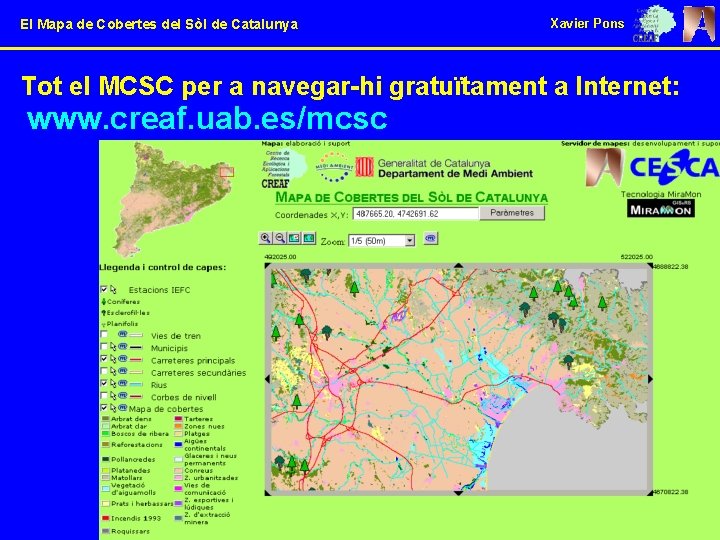

El Mapa de Cobertes del Sòl de Catalunya Xavier Pons Tot el MCSC per a navegar-hi gratuïtament a Internet: www. creaf. uab. es/mcsc
Xavier Pons El Mapa de Cobertes del Sòl de Catalunya Vegem-ho ! www. creaf. uab. es/mcsc/
El Mapa de Cobertes del Sòl de Catalunya Moltes gràcies! Xavier Pons
