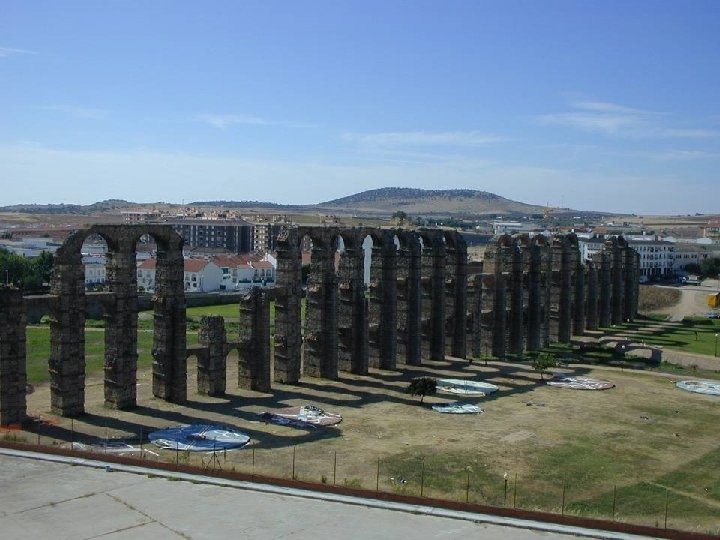

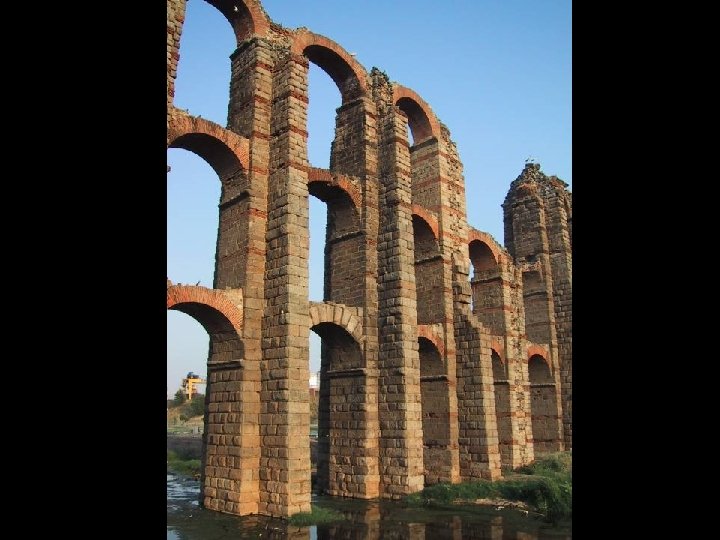

El levantamiento fotogramétrico forma parte del proyecto denominado “LEVANTAMIENTO Y ANÁLISIS ARQUEOLÓGICO PARA LA REDACCIÓN DEL PROYECTO DE CONSOLIDACIÓN, RESTAURACIÓN E ILUMINACIÓN DEL ACUEDUCTO DE LOS MILAGROS (Mérida)”. En el que participan las siguientes empresas y organismos: MANUEL MARTIN ingeniero industrial FERNANDO HERNANDEZ GIL MANCHA arquitecto

El levantamiento fotogramétrico forma parte del proyecto denominado “LEVANTAMIENTO Y ANÁLISIS ARQUEOLÓGICO PARA LA REDACCIÓN DEL PROYECTO DE CONSOLIDACIÓN, RESTAURACIÓN E ILUMINACIÓN DEL ACUEDUCTO DE LOS MILAGROS (Mérida)”. En el que participan las siguientes empresas y organismos: MANUEL MARTIN ingeniero industrial FERNANDO HERNANDEZ GIL MANCHA arquitecto

El trabajo se articula en ocho bloques: CROQUIS Y TOMA DE DATOS INFORMACIÓN FOTOGRÁFICA DATOS TOPOGRÁFICOS RESTITUCIÓN PLANOS RECTIFICACIÓN FOTOGRÁFICA MIT (Malla irregular de triángulos) SIP (Sistema de información del patrimonio)

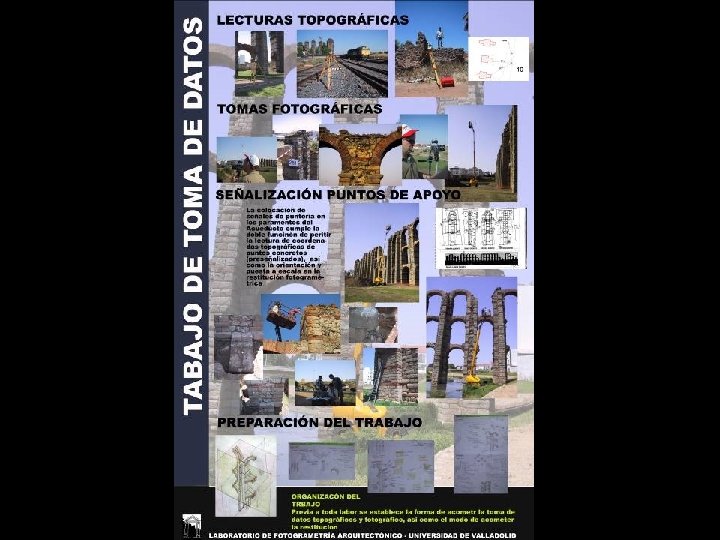

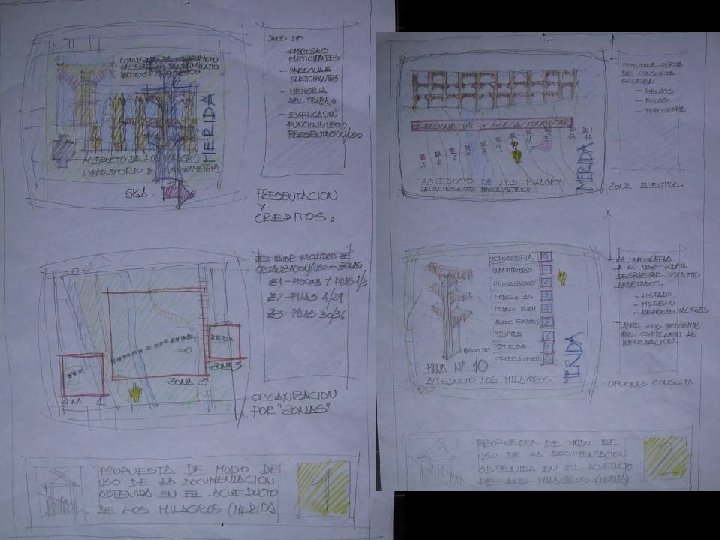

CROQUIS Y TOMA DE DATOS El primer paso consiste en la elaboración de croquis a mano alzada analizando el acueducto y sistematizando la forma de trabajo posterior.

CROQUIS Y TOMA DE DATOS LA ORGANIZACIÓN

CROQUIS Y TOMA DE DATOS: EL PROCESO

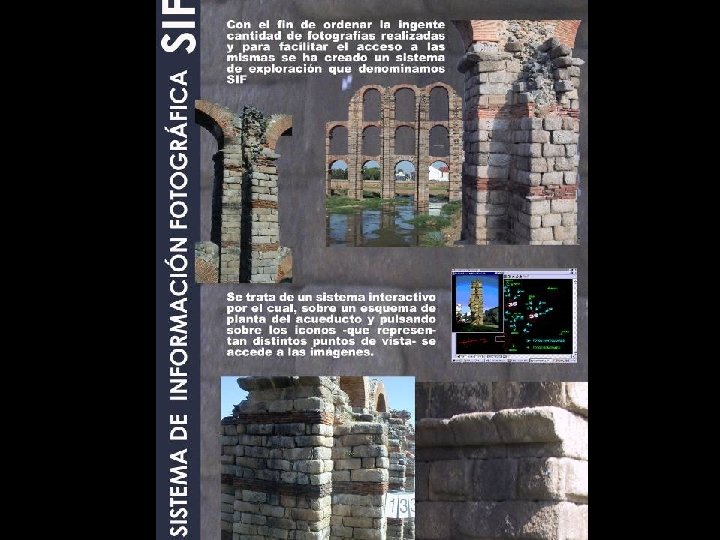

INFORMACIÓN FOTOGRÁFICA La documentación fotográfica del acueducto se ha realizado en dos formatos diferentes: Se ha utilizado una cámara métrica Hasselblad SWC 903 para hacer un barrido sistemático de fotografías de alta calidad en todas las superficies. Estos negativos se han utilizado para el proceso posterior de restitución. Además se han utilizado tres cámaras digitales con el propósito de registrar igualmente la mayoría de las superficies, y de un modo particular aquellas que por impedimentos diversos no pudieron ser debidamente fotografiadas en el barrido métrico.

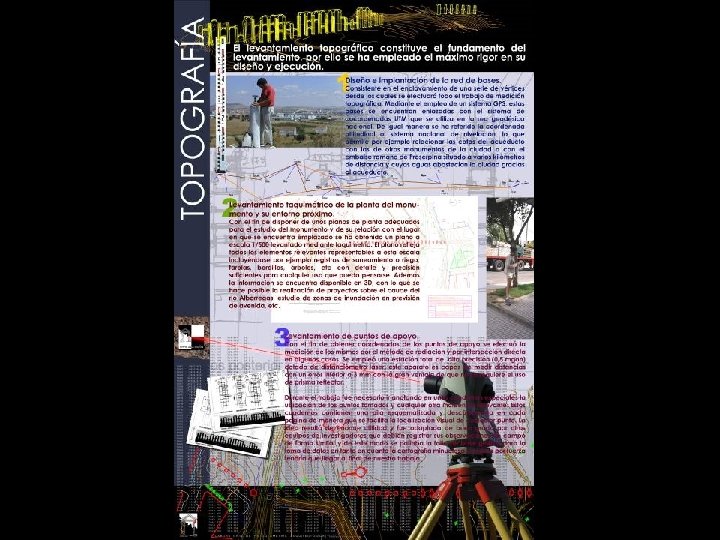

DATOS TOPOGRÁFICOS El trabajo topográfico constituye el fundamento del levantamiento, y por lo tanto se ha empleado el máximo rigor en el diseño y ejecución de los trabajos. Se estructura en varios niveles: PRESEÑALIZACIÓN. Se distribuyeron por las distintas superficies del monumento unas señales con forma de diana de puntería he habrán de servir de “puntos de apoyo”. Éstos son puntos cuyas coordenadas serán determinadas por métodos topográficos y serán la conexión entre la métrica del objeto y la métrica de las fotos.

DATOS TOPOGRÁFICOS DISEÑO E IMPLANTACIÓN DE LA RED DE BASES. Consistente en el enclavamiento de una serie de vértices desde los cuales se efectuará todo el trabajo de medición topográfica. Mediante el empleo de un sistema GPS, estas bases se encuentran enlazadas con el sistema de cocordenadas UTM que se utiliza en la red geodésica nacional.

Red de Bases. Poligonales. • Rigidez. Coherencia. Mínima propagación de errores. • Enlace con la Red Geodésica Nacional. • Enlace con la red de N. A. P.

DATOS TOPOGRÁFICOS LEVANTAMIENTO TAQUIMÉTRICO DE LA PLANTA DEL MONUMENTO Y SU ENTORNO PRÓXIMO. Se ha obtenido un plano a escala 1/500 levantado mediante taquimetría para el estudio del monumento y su relación con el lugar. El plano refleja todos los elementos relevantes representables a esta escala. Además la información se encuentra disponible en 3 D, con lo que se hace posible el análisis y proyecto de rasantes, cálculo y proyectos sobre el cauce del río Albarregas, estudio de zonas de inundación en previsión de avenida, etc.

DATOS TOPOGRÁFICOS LEVANTAMIENTO DE PUNTOS DE APOYO. Con el fin de obtener coordenadas de los puntos de apoyo se efectuó la medición de los mismos empleando una estación total de alta precisión. Este aparato es capaz de medir distancias con un error inferior a 3 mm. Durante el trabajo fue necesario ir anotando en unos cuadernos especiales la ubicación de los puntos tomados y cualquier otra incidencia relevante. La idea resultó de enorme utilidad y fue adoptada de buen grado por otros equipos de investigadores que debían registrar sus observaciones de campo de forma similar.

Modelo esquemático • La primera base gráfica tridimensional métrica de que se podría disponer.

DATOS TOPOGRÁFICOS Con este topográfico se elaboraron también un modelo tridimensional esquemático de todo el acueducto y su emplazamiento. Este documento ha resultado ser una herramienta muy útil tanto para el trabajo posterior como para otros equipos.

RESTITUCIÓN

RESTITUCIÓN Los trabajos de restitución constituyen la parte más extensa de la labor de documentación realizada. Consiste en el levantamiento de los diferentes paramentos que componen el acueducto a partir de la documentación fotográfica.

RESTITUCIÓN Para la elaboración de estos documentos se han empleado dos métodos: SISTEMAS DE RESTITUCIÓN ESTEREOSCÓPICA. Estos instrumentos permiten al operador recorrer con un cursor que “flota” en el espacio las superficies del monumento dibujando las aristas y contornos representativos del objeto. Así se obtiene un dibujo digital en tres dimensiones denominado “minuta de restitución”. SISTEMAS DE RESTITUCIÓN NO ESTEREOSCÓPICA. Mediante el procedimiento de la homografía se pudieron dibujar de forma sencilla áreas de las fotos que no fueron restituidas en los sistemas anteriores.

PLANOS A partir de la minuta de restitución se elaboraron planos organizados por pilas y otros generales. Estos archivos se pueden abrir con Auto. CAD. Se han elaborado dos tipos de planos diferentes: PLANOS DE PILA De cada pila se han obtenido los cuatro alzados, y cinco perfiles. Dos de estas secciones cortan verticalmente la pila, y las otras tres secciones se han dado según planos horizontales con cotas 209, 217 y 225 respectivamente. Todas estas representaciones se agrupan en un plano de pila.

PLANOS ALZADOS LATERALES Junto con los planos de pila se han construido los alzados completos de los laterales del acueducto. PLANTA GENERAL Por último se han agrupado todas las secciones horizontales realizadas en cada pila a las tres alturas establecidas.

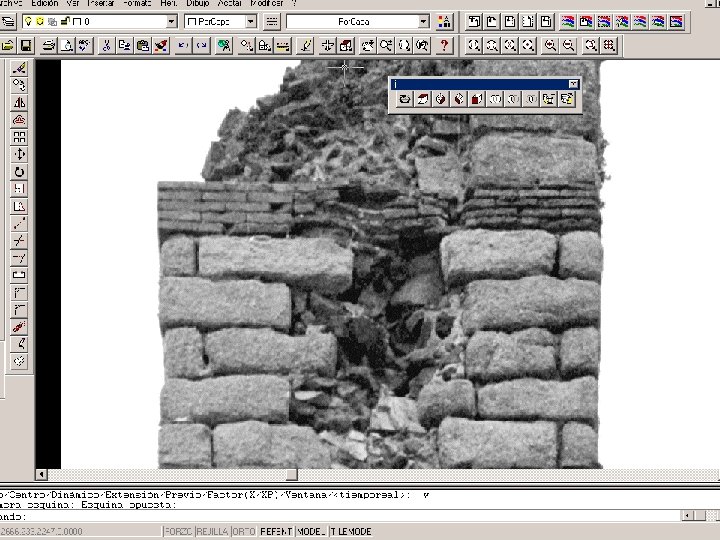

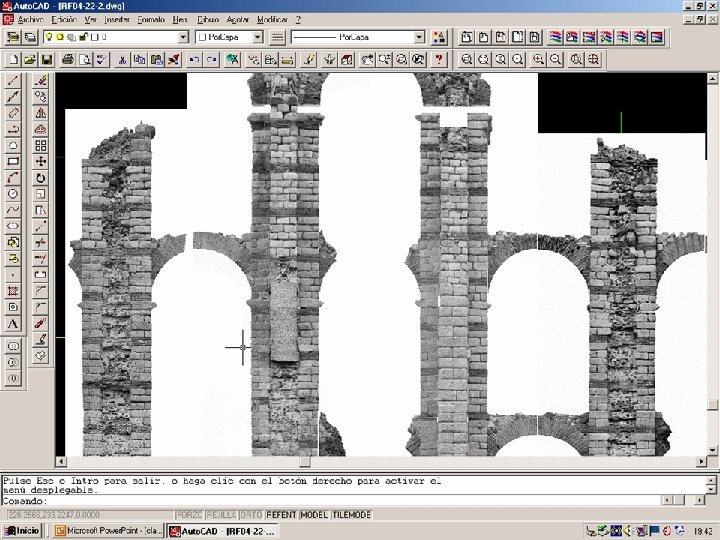

RECTIFICACIÓN FOTOGRÁFICA El proceso de rectificación de fotografías consiste en dotar a las fotografías de las cualidades métricas que esperamos en un plano, es decir, eliminar la perspectiva para presentarlas en verdadera dimensión. El resultado es un FOTOPLANO o FOTOALZADO, que será métrico en el plano escogido, y disfrutará además de la información cualitativa propia de una foto. En algunos casos se ha podido rectificar el frente de los contrafuertes. Como resultado se presentan los planos fotográficos de los dos alzados laterales del monumento, planos estos que serán de extraordinaria utilidad como base de proyectos de intervención o creación de cartografías temáticas.

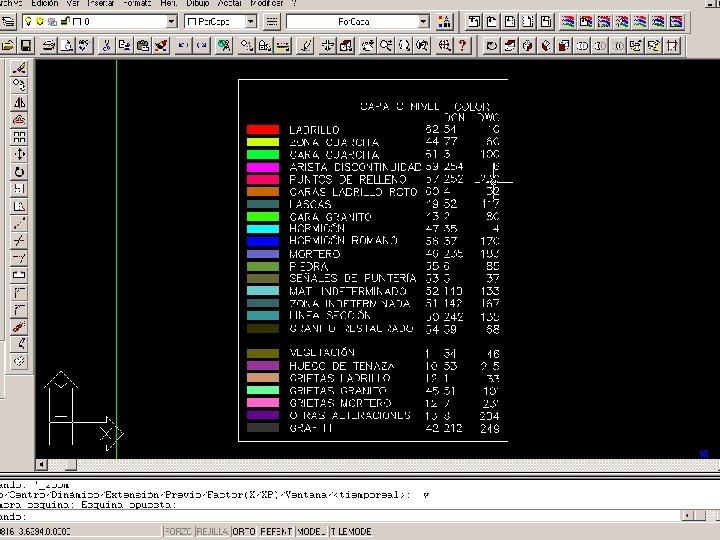

RECTIFICACIÓN FOTOGRÁFICA Colocadas como fondo en la pantalla de un sistema CAD el usuario podrá crear planos de valoración temática trazando recintos, o mediante tramas y colores interpretando de manera real materiales, patologías, texturas. . . y obteniendo su trazado en verdadera magnitud como si lo hiciera sobre los planos convencionales.

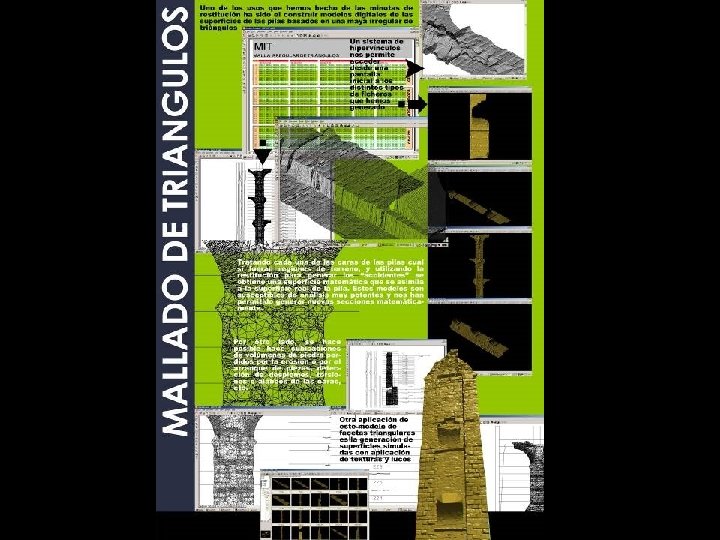

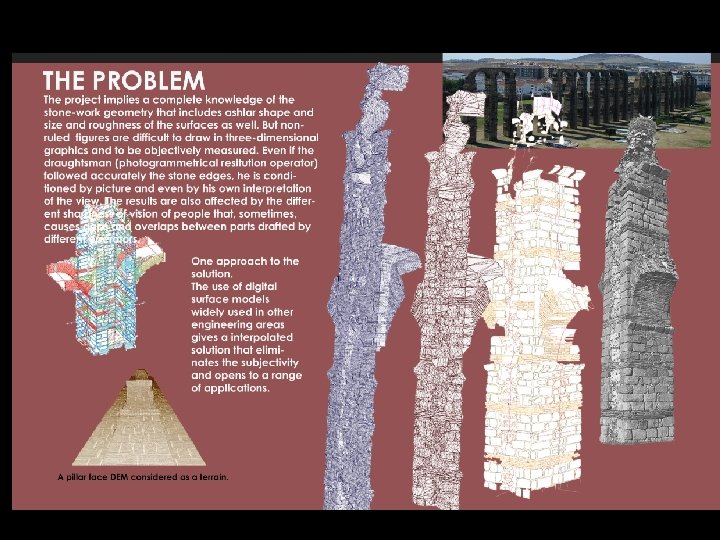

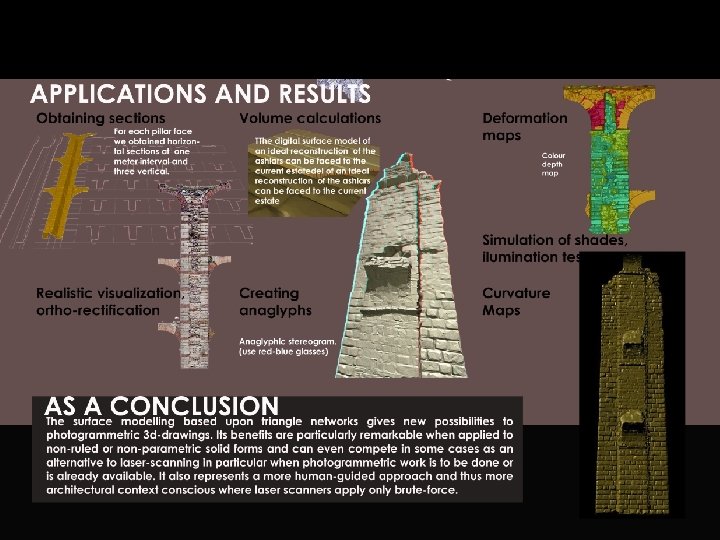

MIT (Malla irregular de triángulos) Otro de los usos que hemos hecho de las minutas de restitución ha sido el construir modelos digitales de las superficies de las pilas basados en una MALLA IRREGULAR DE TRIÁNGULOS (MIT). Esta técnica consiste en tratar cada una de las caras de las pilas cual si fueran regiones de terreno, y utilizando la restitución para generar los “accidentes” se obtiene una superficie matemática que se asimila a la superficie real de la pila. Estos modelos son susceptibles de análisis muy potentes y nos han permitido generar nuevas secciones matemáticamente. También se hace posible valorar los volúmenes de piedra perdidos, detectar desplomes, y deformaciones de las caras, etc.

MIT (Malla irregular de triángulos) Otra aplicación de estos modelos es la generación de superficies simuladas con aplicación de texturas y luces, lo cual puede ser útil para la previsión de efectos de iluminación o con fines puramente divulgativos.

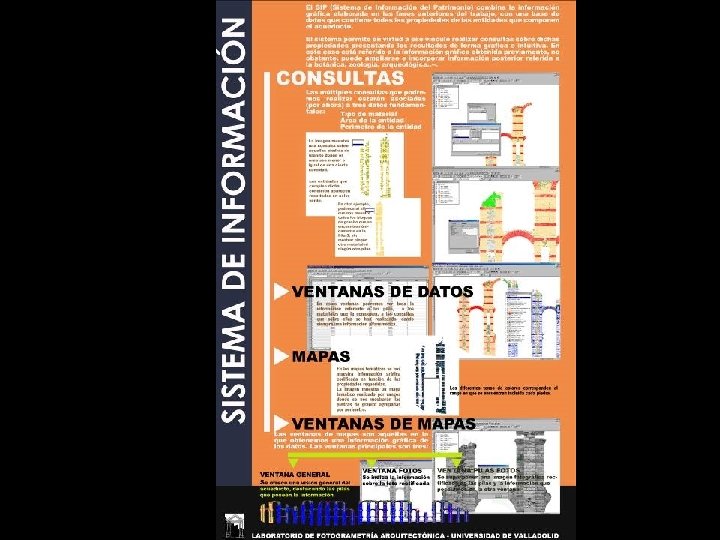

SIP (Sistema de información del patrimonio) CONSULTAS Las consultas que podremos realizar pueden ser de múltiples tipos, teniendo siempre en cuenta que deberán estar asociadas única y exclusivamente a tres datos fundamentales: - Tipo de material - Área de la entidad - Perímetro de la entidad A modo de ejemplo, pedimos al programa que nos muestre todos los bloques de granito que se encuentren únicamente en la Pila 5, sin mostrar ningún otro material ni ningún otro pilar. Se muestran las entidades requeridas junto con una leyenda .

SIP (Sistema de información del patrimonio) CONSULTAS Otro tipo de consultas que se pueden realizar son las que se refieren al área y perímetro de las entidades que forman las pilas. La imagen muestra una consulta sobre aquellas piedras de granito donde el área sea menor o igual de una cierta cantidad. Las entidades que cumplen dicha condición aparecen resaltadas en color verde.

SIP (Sistema de información del patrimonio) CONSULTAS Al igual que hemos mostrado cómo podrían hacerse consultas referentes al área se podría realizar lo mismo pero utilizando los perímetros de los materiales. También podemos realizar consultas que relacionen la distancia entre los elementos; así por ejemplo mostramos qué entidades de granito se encuentran a menos de una distancia determinada de piedras de cuarcita:

SIP (Sistema de información del patrimonio) MAPAS TEMÁTICOS En los mapas temáticos se nos muestra información gráfica codificada en función de las propiedades requeridas. Estos mapas incluso pueden referirse a consultas realizadas con anterioridad. La imagen muestra un mapa temático realizado por rangos donde se nos mostrarán las piedras de granito agrupadas por perímetro. Los diferentes tonos de colores corresponden al rango en que se encuentran incluida cada piedra.

SIP (Sistema de información del patrimonio) VENTANAS DE DATOS En estas ventanas podremos ver toda la información referente a las pilas, a los materiales que la componen, a las consultas que sobre ellas se han realizando, dando siempre una información alfanumérica. Mostramos los datos alfanuméricos que corresponden a la primera consulta realizada:

SIP (Sistema de información del patrimonio) VENTANAS DE MAPAS Las ventanas de mapas son aquellas en la que obtenemos una información gráfica de los datos. Las ventanas principales de este proyecto serían tres: VENTANA GENERAL Se ofrece una visión general del acueducto, destacando las dos pilas que poseen toda la información.

SIP (Sistema de información del patrimonio) VENTANAS DE MAPAS VENTANA PILAS FOTOS En esta ventana se superponen una imagen fotográfica rectificada de las pilas y la información que poseíamos en la otra ventana.
