Ekrany diodowe LED Prezentacja w ramach przedmiotu Inynieria
- Slides: 17
Ekrany diodowe LED Prezentacja w ramach przedmiotu: Inżynieria Obrazów Cyfrowych Prowadzący: dr inż. Jacek Jarnicki Łukasz Przywarty 171018
Ramowy plan prezentacji • Ekran LED – informacje wstępne. • Budowa ekranu LED. • Wyświetlanie obrazu. • Zastosowania ekranów LED. • Wady i zalety ekranów LED. • Ciekawostki. 2/17
Ekran LED – informacje wstępne • Poprzednik: ekrany oparte o małe żarówki – Philips. • Rozwój technologii LED: na szeroką skalę od lat 70 -tych. • Zbudowany z tysięcy diod LED. • Ze względu na swoje właściwości wykorzystywany w reklamie oraz podczas wydarzeń sportowych i kulturalnych. 3/17
Budowa ekranu LED • Moduły – z diodami LED. • Kabiny – zawierające moduły. 4/17
Budowa ekranu LED - Dioda LED • LED – Light Emitting Diode; elektroluminescencyjna dioda świecąca. • Zbudowane z półprzewodników (german, gal, krzem) zatopionych w plastiku. • Pobór mocy 10 -20 m. A, czas świecenia 100 000 h. 5/17
Budowa ekranu LED - Dioda LED c. d. • Intensywność świecenia: zależna od doprowadzonego prądu oraz jakości wykonania diody. • Kolor świecenia: zależny od materiału półprzewodnikowego (czerwony, niebieski, zielony, żółty, pomarańczowy). • Zmiana barwy świecenia – luminofor. • Kształty: okrągłe, kwadratowe, prostokątne… 6/17
Budowa ekranu LED - piksel • Każdy piksel obrazu obsługiwany przez zestaw diod w trzech barwach podstawowych (RGB). 1 R 1 G 1 B SMD 2 R 1 G 1 B 7/17
Budowa ekranu LED – piksel c. d. • Minimalny dystans oglądania: pixel pitch ● 750 • Maksymalny dystans oglądania: wysokość ekranu ● 20 • Jasność – dla ekranów montowanych wewnątrz min. 1000 cd/m², na zewnątrz min. 5000 cd/m² • Temperatura kolorów: wewnątrz 5000 K, na zewnątrz 6500 K 8/17
Budowa ekranu LED - moduł • Struktura: diody LED w odległości od 2, 5 mm do 3 cm. • Wymagają sterowników zarządzających ich grupami. • Każdy posiada własne złącze zasilania oraz złącze służące do sterowania. • Wersja dwuczęściowa: diody + elementy sterujące; kontakt za pośrednictwem wielopinowych złącz. 9/17
Budowa ekranu LED - kabina • Zbudowana z modułów. • Posiada własny stabilizator w celu zapewnienia stałego napięcia oraz system klimatyzacyjny. • Stosowana w celu ułatwienia transportu i serwisowania. • Mocowane w ramie ekranu. • Połączone ze sobą. 10/17
Wyświetlanie obrazu 11/17
Zastosowania ekranów LED • Ekrany wewnętrzne i zewnętrzne: – nośniki reklamowe, – informatory miejskie – wydarzenia, pogoda, informacje dla turystów, podróżnych, – konferencje, prezentacje multimedialne, – wydarzenia sportowe – tablice wyników, telebimy, bandy reklamowe, – wydarzenia kulturalne – elementy scenografii. 12/17
Zalety ekranów LED • Odporność na warunki atmosferyczne (-30 do 60 stopni, 10 do 90% wilgotności etc. ). • Widoczność nawet w bardzo jasnym słońcu. • Duża szybkość odświeżania. • Energooszczędność i ekologiczność. • Długi czas działania. • Zasadniczo nieograniczona wielkość ekranu. 13/17
Wady ekranów LED • Wysoka cena początkowa. • Problemy z właściwym odwzorowaniem kolorów. • Wrażliwość na skoki napięcia. 14/17
Ciekawostki • Największy ekran: ok. 882 m² – Expo 2010 w Szanghaju. 15/17

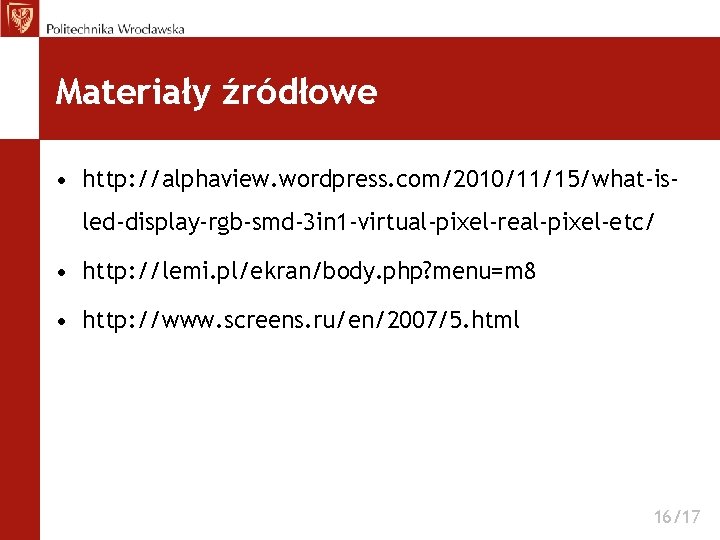

Materiały źródłowe • http: //alphaview. wordpress. com/2010/11/15/what-isled-display-rgb-smd-3 in 1 -virtual-pixel-real-pixel-etc/ • http: //lemi. pl/ekran/body. php? menu=m 8 • http: //www. screens. ru/en/2007/5. html 16/17
Ekrany diodowe LED Prezentacja w ramach przedmiotu: Inżynieria Obrazów Cyfrowych Prowadzący: dr inż. Jacek Jarnicki Łukasz Przywarty 171018
