EKG Salk Sunumlar http hastaneciyiz blogspot com EKG

EKG Sağlık Sunumları: http: //hastaneciyiz. blogspot. com

EKG DEĞERLENDİRME • Prekordial Derivasyonları: 1 -V 1: 4. İKA sternum sağ kenarı 2 -V 2: 4. İKA sternum sol kenarı 3 -V 2 ile V 4 ü birleştiren hattın ortası 4 -5. İKA MKH ile kesiştiği nokta 5 -5. İKA Ön axiller hat kesiştiği nokta 6 -5. İKA midaxiller hat kesiştiği nokta

EKG Kaydı yapılırken nelere dikkat edelim • • Hasta sırt üstü rahat bir şekilde yatmalı Elektrotlar uygun yerlerine yeterli jel sürüldükten sonra yerleştirilmeli İnterferensten kaçınmak için topraklama iyi olmalıdır Kalibrasyonu yapılmalı 1 m. V 10 mm yani 2 büyük kare boyunda olmalı ve bir büyük kare 0. 20 sn olmalıdır • Her derivasyon en az 3 -4 kompleks içermelidir

EKG yorumlaması • • • Ritm Anahtar P dalgasıdır Hız Aks P dalgası morfolojisi PR intervali QRS kompleksi ST segmenti T dalgası QT intervali U dalgası

Eksen Sapması • Sol Eksen Sapması : Elektriksel eksen -30 derece ve daha negatif . olduğu zaman sol eksen sapmasıdır Sol eksen sapması ileri derece olduğu zaman sol anterior hemiblok terimi kullanılır(Organik kalp hastalığını işaret eder. • Sağ Eksen Sapması : Elektriksel eksen +90 dereceden fazladır. Yenidoğan ve ince yapılı gençlerde normal olarak bulunur. İleri sağ eksen sapması eksen +120 dereceden büyük olduğu zaman ifade edilir, daima patolojiktir. Kongenital kalp hastalıklarında ve sol posterior hemiblokta görülür

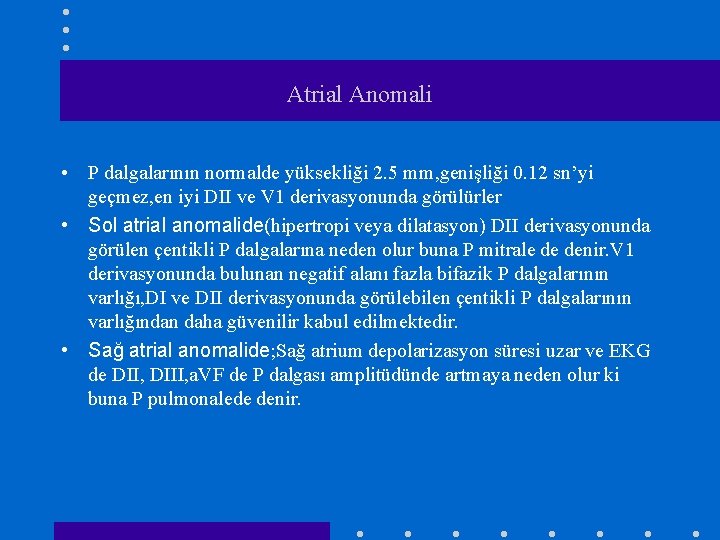

Atrial Anomali • P dalgalarının normalde yüksekliği 2. 5 mm, genişliği 0. 12 sn’yi geçmez, en iyi DII ve V 1 derivasyonunda görülürler • Sol atrial anomalide(hipertropi veya dilatasyon) DII derivasyonunda görülen çentikli P dalgalarına neden olur buna P mitrale de denir. V 1 derivasyonunda bulunan negatif alanı fazla bifazik P dalgalarının varlığı, DI ve DII derivasyonunda görülebilen çentikli P dalgalarının varlığından daha güvenilir kabul edilmektedir. • Sağ atrial anomalide; Sağ atrium depolarizasyon süresi uzar ve EKG de DII, DIII, a. VF de P dalgası amplitüdünde artmaya neden olur ki buna P pulmonalede denir.

Ventriküler Hipertrofi • Sol vent. Hipertrofi: Sol vent. İş yükü arttığında EKG de sol vent. gören DI, a. VL, V 5, V 6 derivasyonlarında R voltajında artma meydana gelir, buna karşılık V 1 V 2 derivasyonlarında da S voltajında artma olur. • EKG kriterleri: Horizantal planda V 1 S dalgası ile V 5 veya V 6 daki R dalgasının voltajları toplamı 35 mm(3. 5 m. V) veya üzerinde olmasıdır. (sokolow indeksi). • EKG de sadece R ve S dalgaları voltajlarına göre sol vent. Hipertrofisi varsa ve birlikte ST segment ve T değişikliği bulunmuyorsa buna sol ventr. Hipertrofisi voltaj kriteri denir. Voltaj kriteri her zaman gerçek anlamda sol ventr. Hiper. Göstermez. Sol ventr. Hipertne sistolik yüklenme eşlik ediyorsa voltaj kriterine ek olarak lateral prekordial derivasyonlarda ST segment depresyonu ve T dalga inversiyonuda mevcut olur. Diastolik yüklenmenin eşlik ettiği durumda aynı derivasyonda T dalgası amplitüdünde artma olur ancak ST segment değişikliği bulunmaz.

Sağ Ventrikül Hipertrofisi • Önce interventriküler septum sonra her iki ventrikülün serbest duvarları depolarize olur. • Sağ ventr. gösteren V 1 -2 derivasyonlarında R voltajında artma meydana gelir. Normalde V 1 derivasyonunda R/S oranı 1 ‘den küçüktür, sağ ventr. Hipert. de bu oran 1 veya 1 ‘den büyük olur. • V 1 derivasyonundaki R dalgası ile V 5 derivasyonundaki S dalgası toplamı 10. 5 mm(1. 05 m. V) veya üzerinde olmasıdır(sokolow indeksi) • Sağ ventr. Sistolik yüklenmede V 1, V 2 de yüksek R dalgalarına ST depresyonu ve T dalgası inversiyonu eşlik eder(pulmoner HT, pulm. Stenoz). Diastolik yüklenmede; Volüm artışına bağlı EKG de sağ dal bloğu olur(ASD, TY vb).

V 1 Derivasyonda R>S • • • 1 -Sağ ventr. Hipertrofisi 2 -Sağ dal bloğu 3 -WPW sendromu A tipi 4 -Posterior MI 5 -Nadiren normallerde

Myokard İnfarktüsü lokalizasyonları • • • Anterior: V 2 -3 -4 Anteroseptal: V 1 -3 Anterolateral: DI, a. VL, V 5 -6 Yaygın Anterior: DI, a. VL, V 1 -6 İnferior: DII, DIII, a. VF Posterior: V 1 -3 yüksek R, ST depresyonu, pozitif T

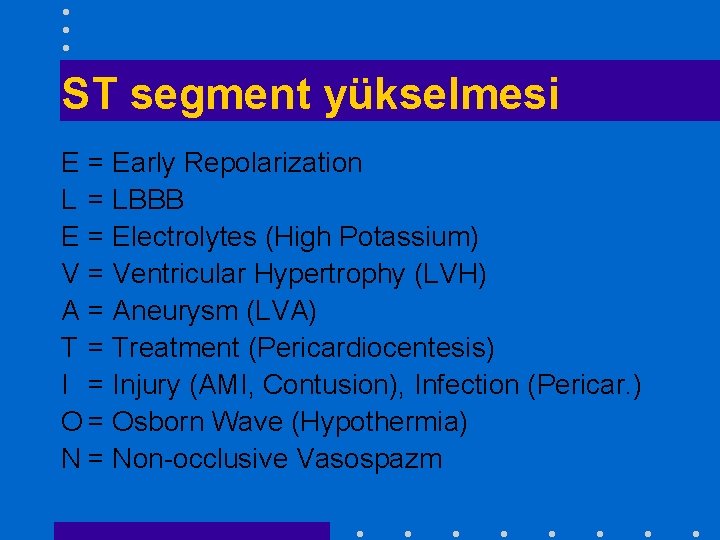

ST segment yükselmesi E = Early Repolarization L = LBBB E = Electrolytes (High Potassium) V = Ventricular Hypertrophy (LVH) A = Aneurysm (LVA) T = Treatment (Pericardiocentesis) I = Injury (AMI, Contusion), Infection (Pericar. ) O = Osborn Wave (Hypothermia) N = Non-occlusive Vasospazm

BER

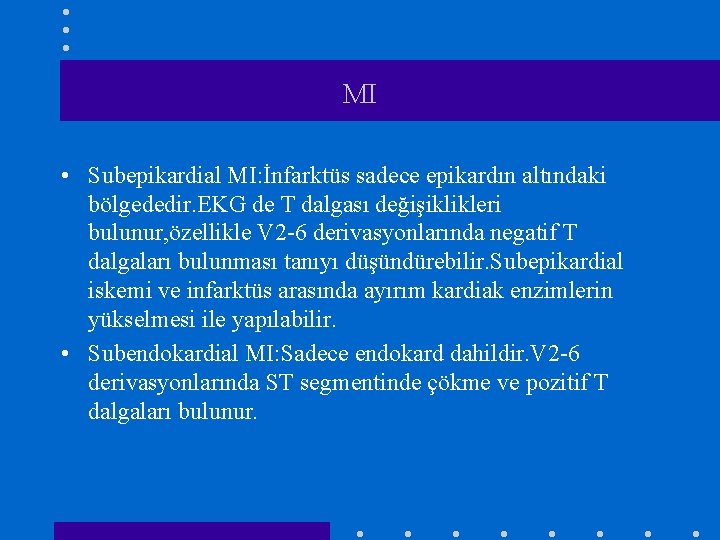

MI • Subepikardial MI: İnfarktüs sadece epikardın altındaki bölgededir. EKG de T dalgası değişiklikleri bulunur, özellikle V 2 -6 derivasyonlarında negatif T dalgaları bulunması tanıyı düşündürebilir. Subepikardial iskemi ve infarktüs arasında ayırım kardiak enzimlerin yükselmesi ile yapılabilir. • Subendokardial MI: Sadece endokard dahildir. V 2 -6 derivasyonlarında ST segmentinde çökme ve pozitif T dalgaları bulunur.

ATRİAL FİBRİLASYON Tanım Hız 400 -650/dk Düzensiz kasılma Ventrikül cevabı düzensiz Ventrikül hızı ~170/180/dk Fibrillasyon dalgaları En iyi V 1, V 2, V 3 ve a. VF’de görülür. Düzensiz ventriküler cevap

ATRİAL FLUTTER Tanım • Hız 250 -350/dk Düzenli Daha çok atriumlarda görülür EKG Bulguları 350 -250 /dk arasında düzenli atrial hız En iyi II, III ve a. VF’de görülür Testere dişi görünümü Düzensiz ventriküler cevap AV Blok(2: 1, 3: 1. . . )

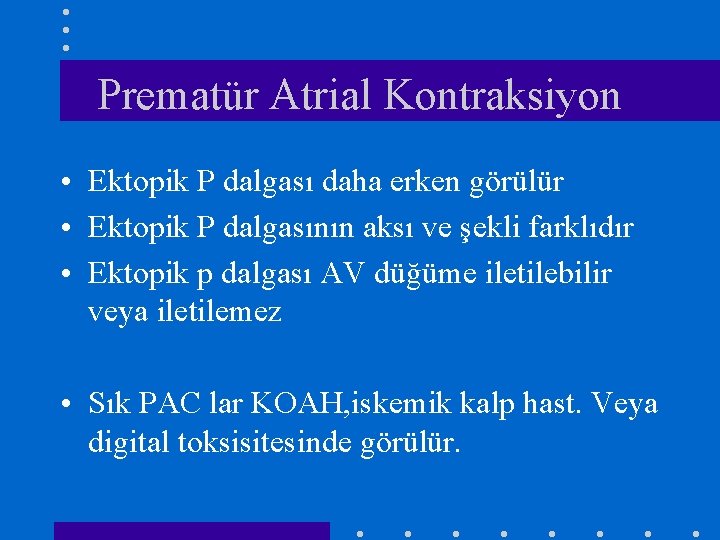

Prematür Atrial Kontraksiyon • Ektopik P dalgası daha erken görülür • Ektopik P dalgasının aksı ve şekli farklıdır • Ektopik p dalgası AV düğüme iletilebilir veya iletilemez • Sık PAC lar KOAH, iskemik kalp hast. Veya digital toksisitesinde görülür.

Multifokal Atrial Taşikardi En az 3 farklı ektopik odaktan doğan düzensiz bir ritimdir • Üç veya daha fazla şekilde P dalgası vardır. • PP, PR, RR intervalleri değişmektedir. • Atrial ritm genelde 100 -180 arasındadır. MFAT en sık atrial flatter veya fibrilasyonla karışmaktadır. En sık dekompanse KOAH lı yaşlı hastalarda görülür, KKY, sepsis veya metilksantin intoksi. de görülmektedir.

Aritmiler • Atrial Aritmiler: Atrial taşikardi: 160 -220/dk arasında hızda P dalgası görülmesi. • Atrial Flatter( F): Atriumların 240 -350/dk hızda düzenli ventrikül cevabı olan supraventriküler aritmi. • Atrial Fibrilasyon: Atriumların düzensiz kontraksiyonlarıdır. 350600/dk. • Ventriküler Aritmiler: QRS kompleksi geniştir, ancak supraventriküler bir odaktan çıkıp dal bloğu iletilen bir uyarıda QRS de genişleme yapar. • VT: Üç veya daha fazla art arda gelen geniş QRS kompleksinin oluşyurduğu ritme denir. Düzenlidir, 70 -250/dk dır. • VF • Torsade de Pointes: Hipomagnesemi, hipokalemi, komplet AV blok vb.

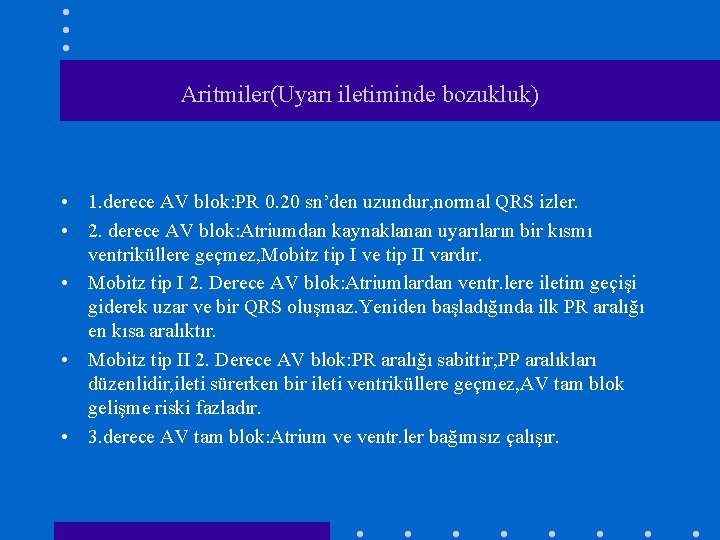

Aritmiler(Uyarı iletiminde bozukluk) • 1. derece AV blok: PR 0. 20 sn’den uzundur, normal QRS izler. • 2. derece AV blok: Atriumdan kaynaklanan uyarıların bir kısmı ventriküllere geçmez, Mobitz tip I ve tip II vardır. • Mobitz tip I 2. Derece AV blok: Atriumlardan ventr. lere iletim geçişi giderek uzar ve bir QRS oluşmaz. Yeniden başladığında ilk PR aralığı en kısa aralıktır. • Mobitz tip II 2. Derece AV blok: PR aralığı sabittir, PP aralıkları düzenlidir, ileti sürerken bir ileti ventriküllere geçmez, AV tam blok gelişme riski fazladır. • 3. derece AV tam blok: Atrium ve ventr. ler bağımsız çalışır.

İntraventriküler Bloklar • Sağ Dal Bloğu: EKG; QRS süresi 0. 12 sn veya fazladır, V 1 -2 derivasyonda R>s veya rs. R’ kompleksleri, V 6 DI derivasyonlarında S dalgası(PR aralığı kısa olmamalıdır) (Akut MI de sağ dal bloğu görülme oranı sol dal bloğu görülme oranından fazladır. • Sol Dal Bloğu: Septum ve sol ventr. Sağ ventr. Üzerinden , sağdan sola doğru aktive olur. QRS süresi 0. 12 sn’den fazladır, DI, a. VL ve V 6 derivasyonlarında Q dalgası görülmez ve bu derivasyonlarda QRS kompleksi pozitifdir.

Sol Dal Bloğu varlığında MI tanısı • ST segment yükselmesi>1 mm concordanse(5 puan) • ST segment depresyonu>1 mm V 1, V 2 veya V 3(3 puan) • St segment yükselmesi>5 mm diskordans(2 puan) • Cabrera belirtisi: V 3 -4 derivasyonlarında QS kompleksinin çıkan bacağında çentiklenme. • Chapman belirtisi: DI, a. VL veya V 6 derivasyonlarında R dalgasının çıkan bacağında çentiklenme.

Preeksitasyon Sendromları • WPW sendromu: Kısa PR(<0. 12 sn), geniş QRS, QRS başında Delta dalgası vardır. • Lown Ganong Levine Sendr: WPW sendromunun bir şeklidir, farkı; QRS başında delta dalgası olmamasıdır. Sağlık Sunumları: http: //hastaneciyiz. blogspot. com
