EKG: Ischemická choroba srdeční Jan Malík, 3. interní klinika
ICHS - rozdělení • Akutní formy: • Akutní IM • Nestabilní AP • Náhlá kardiální smrt ACS • Chronické formy: • • • Chronická (stabilní) AP Stp. IM (>6 tý) srdeční selhání při ICHS (ischem. KMP, aneu) Němá ischemie Variantní angina pectoris (Prinzmetal) (Dysrytmická forma)
Vývoj plátu stabilní nestabilníruptura okluze tepny trombem
Laboratorní diagnostika AIM CK 3. 6 ukat/l; CK-MB 0. 41 ukat/l; CK-MB mass > 13 ug/l; Troponin-I > 0. 05 ug/l ; Myoglobin 76 / 92 ug/l
Akutní ICHS - příklad Kuřák, 55 let, pozit. RA ICHS Bolest na hrudi trvá 90 minut CK, CK-MB, myoglobin, troponin negativní (příliš brzy) Další rozhodnutí (rychle) podle EKG
Laboratorní diagnostika AIM 0 -120 minut - časové okno – biochemie negativní

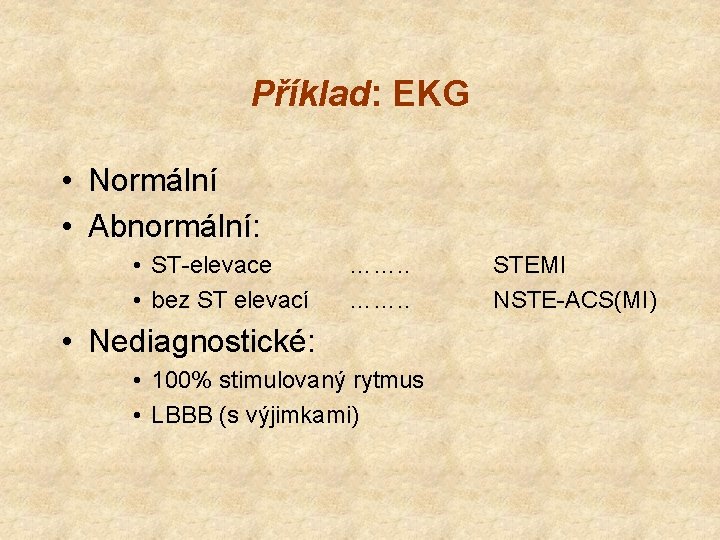

Příklad: EKG • Normální • Abnormální: • ST-elevace • bez ST elevací ……. . • Nediagnostické: • 100% stimulovaný rytmus • LBBB (s výjimkami) STEMI NSTE-ACS(MI)
Vývoj EKG u akutního STEMI hrotnaté T vlny Pardeeho vlny vývoj Q kmitů Inverze T vln Q-IM
Vývoj EKG u akutního STEMI hrotnaté T vlny Pardeeho vlny vývoj Q kmitů Inverze T vln Otevření tepny nedojde k rozvoji Q-kmitu . . non-Q IM
Vývoj EKG u akutního STEMI hrotnaté T vlny Pardeeho vlny Otevření tepny vývoj Q kmitů Inverze T vln dojde k rozvoji Q-kmitu . . Q- IM
Kritéria akutního STEMI*) Bolest na hrudi + • 0, 2 m. V (2 mm) ve V 1 -3 • 0, 1 m. V (1 mm) ve V 4 -6, nebo v a. VL + I, nebo ve II, III, a. VF, • čerstvě zjištěný LBBB nebo bifascikulární blok (RBBB+LAH nebo RBBB + LPH Elevace v alespoň 2 sousedících svodech Hraniční nález opakovat za 15 -30 min *)Podle guidelines České kardiologické spol.
Komorový akční potenciál Jak vzniká ST-denivelace? Ischemická tkáň má nižší klidový potenciál než zdravá tkáň. Vzniká el. proud mezi zdravou a ischem. tkání = „proud z poškození“ Subendokard. ischemie: vektor ST od přilehlé elektrody Transmurální ischemie: vektor ST směřuje k elektrodě © 2005 Elsevier Upraveno podle Braunwald: Heart Disease 7 th Edition
Lokalizace STEMI dle EKG Diafragmatický=sp odní = infero- ST-elevace v II, III, a. VF zrcadlové deprese v I, a. VL, V 1 -4 II III a. VF
Akutní STEMI spodní stěny Po PCI ACD oblit.

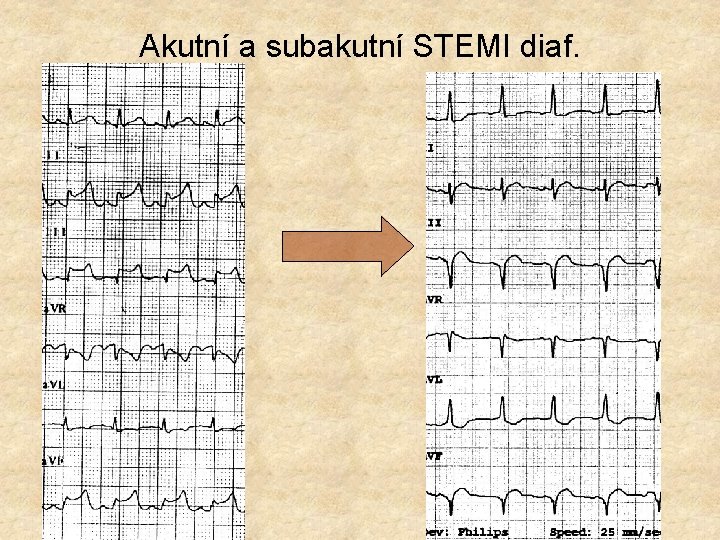

Akutní a subakutní STEMI diaf.
Akutní STEMI spodní stěny +RBBB
Lokalizace STEMI dle EKG Laterální = boční I a. VL ST-elevace v I, a. VL
Hrudní svody
Akutní STEMI laterálně
Hrudní svody
Akutní STEMI „vysoko“ laterálně „Etážové“ svody = posunout V 4 -6 o 1 -2 mezižebří nahoru
Akutní STEMI přední stěny (anteroseptální) konč. svody krom I, a. VL
Akutní STEMI přední stěny
Subakutní STEMI přední stěny amputace R = analogie Q (QS V 2 -3)
Subakutní STEMI přední stěny QS V 2 -5
Akutní IM pravé komory pravé prekordium: R 1 -6 ST-E nad PK
Akutní IM pravé komory týž pacient s klasickým EKG Naznačené ST-E infero- ST- deprese
Kombinace: anterolaterální = anteroextenzivní

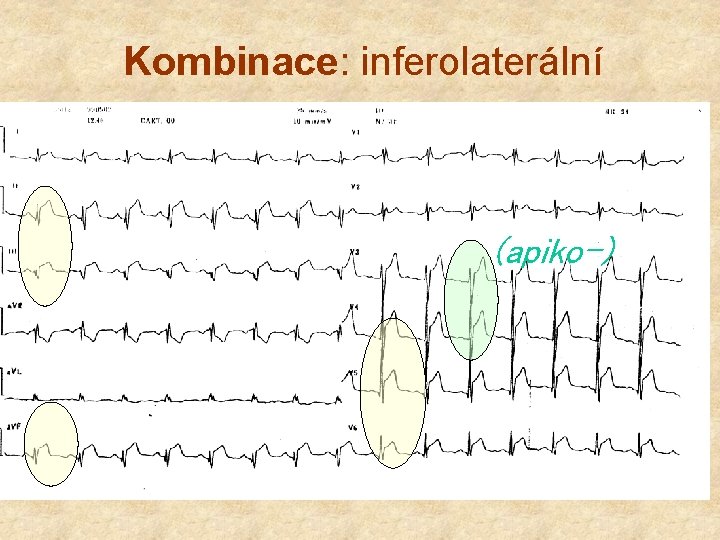

Kombinace: inferolaterální (apiko-)
Akutní STEMI zadní stěny …uffff
Akutní STEMI zadní stěny …uffff proti světlu „vzhůru nohama“
Koronární tepny a AIM ACD RCx RIA Nákres postižení koron. tepen (2. interní klinika VFN)
NSTE-ACS • Lokalizace stejná jako STEMI • Repolarizační (nespecifické) změny (deprese ST, inverze T) • Nejrizikovější jsou hluboké ST deprese (pod 2 mm), STE v a. VR nebo hemodynamická či rytmová instabilita • Lab. hodnoty? • POZOR: prognosa bývá horší než u STEMI!
Akutní NSTEMI anterolat.
ST-elevace v a. VR Postižení kmene a. coronaria sinistra !

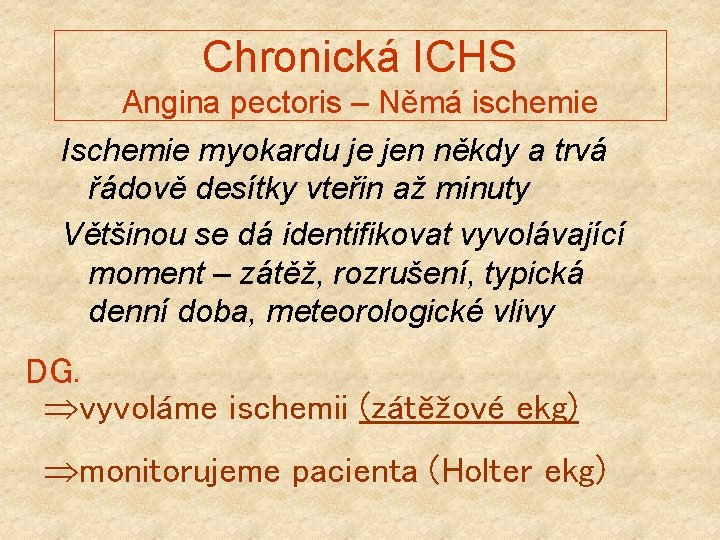

Chronická ICHS Angina pectoris – Němá ischemie Ischemie myokardu je jen někdy a trvá řádově desítky vteřin až minuty Většinou se dá identifikovat vyvolávající moment – zátěž, rozrušení, typická denní doba, meteorologické vlivy DG. Þvyvoláme ischemii (zátěžové ekg) Þmonitorujeme pacienta (Holter ekg)
Zátěžové EKG
Holter EKG ST deprese korelují s potížemi?
Kazuistika 1 • • Kuřačka 58 let Hypertenze 2 měsíce nepravidelně bolesti na hrudi Nyní bolest na hrudi charakteru stenokardie trvající 2, 5 hodiny
Kazuistika 1: EKG
Kazuistika 1: koronarografie • Stenosa kmene ACS 85% • Uzávěr ACD proximálně, periferie se plní zleva • Stenosa RCx střední části 75% urgentní aortokoronární bypass
Kazuistika 2 • Muž 54 let, podnikatel, dosud zdráv, kouří 20 cig. denně • RA: otec + v 55 na AIM • Přichází v sobotu v 09, 45 hodin pro bolest na hrudi trvající od pátku 18, 00 ( noc „řešil“ Rohypnolem)
Kazuistika 2: EKG z RZS PCI RIA
Kazuistika 2: EKG týden poté ECHO: aneuryzma přední stěny a hrotu, EF 28% po 4 měsících: dušnost NYHA III, EF 26%, čeká na transplant. srdce
Trvající ST elevace po úspěšné rekanalizaci infarktové tepny susp. aneuryzma Potvrzení: echo, MR-kardiografie, ventrikulografie
Příklad aneu po IM – stabilní nález
Kazuistika 3 • Muž 78 let • 2 měsíce progredující dušnost, t. č. NYHA III • atypické bolesti na hrudi 2 -3 měsíce
Kazuistika 3: EKG SKG: stenosy ACD a RIA, ošetřen PCI, dušnost ustoupila
THE END
