ejemplos
�Los cuatro ejemplos siguientes muestran configuraciones típicas de VLAN de la interfaz Web del conmutador. �El ejemplo 1 muestra una configuración simple de VLAN de dos grupos.

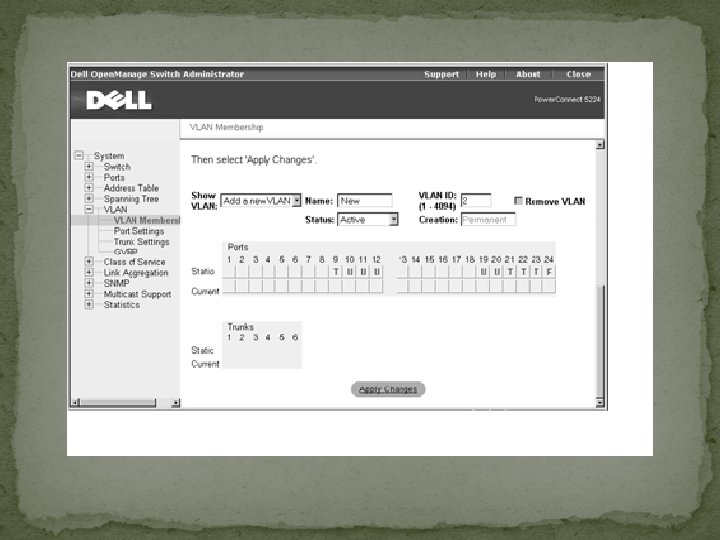

Ejemplo 1 1. En la página VLAN Membership (Pertenencia a VLAN), seleccione Add a new VLAN (Agregar una nueva VLAN) en el menú descendente Show VLAN (Mostrar VLAN). 2. En el cuadro Name (Nombre), escriba New (Nuevo) para representar a la nueva VLAN. 3. En el cuadro VLAN ID (Id. de VLAN), escriba 2 para la nueva VLAN. 4. Pulse sobre Apply Changes (Aplicar los cambios) para crear la nueva VLAN.
5. Seleccione la VLAN 2 en el menú descendente Show VLAN (Mostrar VLAN). Puesto que en la nueva VLAN no hay puertos, todos los botones de puerto y troncal están en blanco. 6. Pulse sobre los botones en la fila Static (Estático) situada debajo de los números de puerto o troncal para seleccionar los miembros del puerto deseados de la nueva VLAN. 7. Pulse sobre Apply Changes (Aplicar los cambios) para confirmar la configuración.

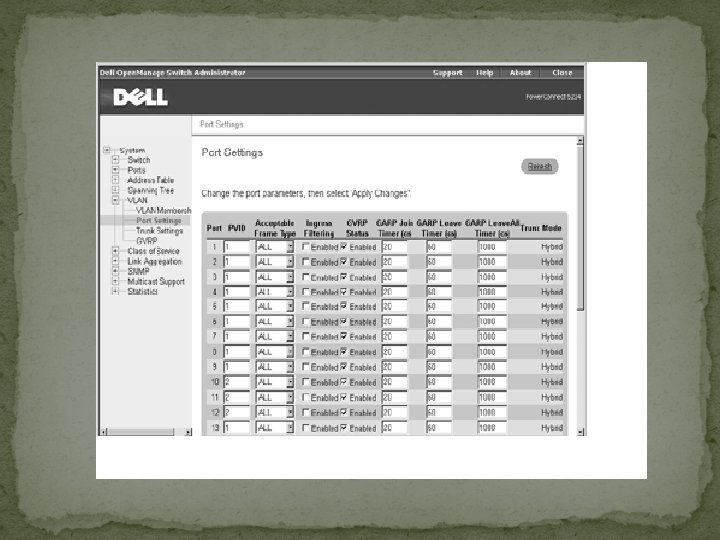

8. Para permitir que los paquetes sin etiquetar participen en la nueva VLAN, cambie los Id. de VLAN del puerto de los puertos relevantes en la página Port Settings (Configuración de puerto). 9. Pulse sobre Apply Changes (Aplicar los cambios) para guardar los cambios. Si no desea guardar los cambios, pulse sobre Refresh (Actualizar).
