Einrichtungen zum berstromschutz Thomas Hbner Gliederung Einleitung Sicherungsarten
Einrichtungen zum Überstromschutz Thomas Hübner
Gliederung Einleitung Sicherungsarten Geräteschutzsicherungen Sicherungsautomaten Selektivität
Einleitung Warum Stromkreise gegen Überlast absichern? Schutz von Kabeln Schutz von Anlagen Schutz von Bauteilen Schutz von Lebewesen
Sicherungsarten Für jeden Zweck die passende Sicherung Schmelzsicherungen Diazed- und Neozed-Sicherung NH-Sicherungen HH-Sicherungen Geräteschutzsicherungen Sonstige Sicherungsautomaten
Geräteschutzsicherungen Grundsätzlicher Aufbau Beschriftung/Farbcodierung Auswahlkriterien Zeit-Stromcharakteristik I²t-Wert bzw. Schmelzintegral Verhalten bei Kleinspannungen Einfluss der Umgebungstemperatur
Geräteschutzsicherung Grundsätzlicher Aufbau Schmelzleiter Glaskolben Metallhülse
Geräteschutzsicherung Beschriftung/Farbcodierung Auslöseverhalten (superflink bis superträge) Bemessungsstrom Bemessungsausschaltvermögen Bemessungsspannung Herstellername/Firmenzeichen
Geräteschutzsicherung Auswahlkriterien Flink Bemessungsspannung Bemessungsstrom Bemessungsausschaltvermögen Zeit-Stromcharakteristik Superflink (FF) - Kurzschlussschutz für Halbleiterbauelemente Mittelträge Flink (F) - Über- und Kurzschlussschutz für Baugruppen Mittelträge (M) - Wenn keine großen Einschaltströme auftreten Träge (T) - Bei langsam abklingende Einschaltstromstöße Superträge (TT) - Verhalten sich noch träger Träge

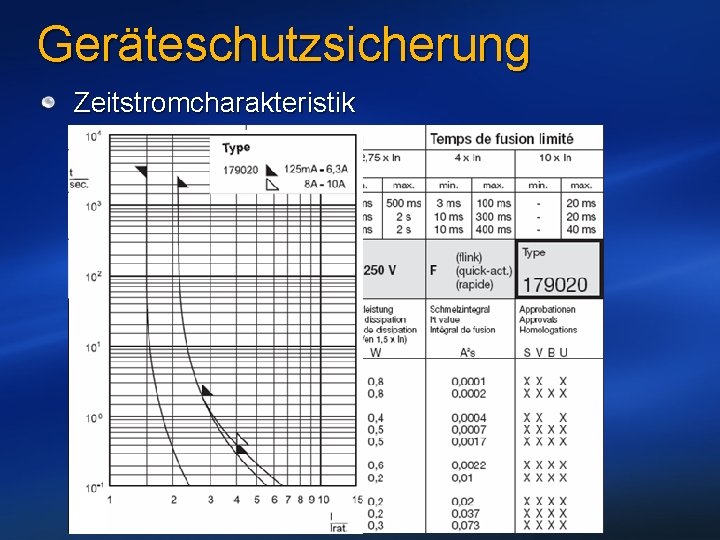

Geräteschutzsicherung Zeitstromcharakteristik
Geräteschutzsicherung I²t-Wert (Schmelzintegral) Maß für die erforderliche Energie, die das Schmelzen des Schmelzleiters bewirkt Entspricht der Energie, die an einem 1 Ω Widerstand umgesetzt werden würde Anwendung bei Stromstößen kurzer Dauer (bis ca. 10 ms) Beispiel: Lösung des Schmelzintegrals: ½∙Imax²∙t. Einsetzen ergibt: ½∙(4, 8 A)² ∙ 7, 7∙ 10 -6 s = 8, 9∙ 10 -5 A²s

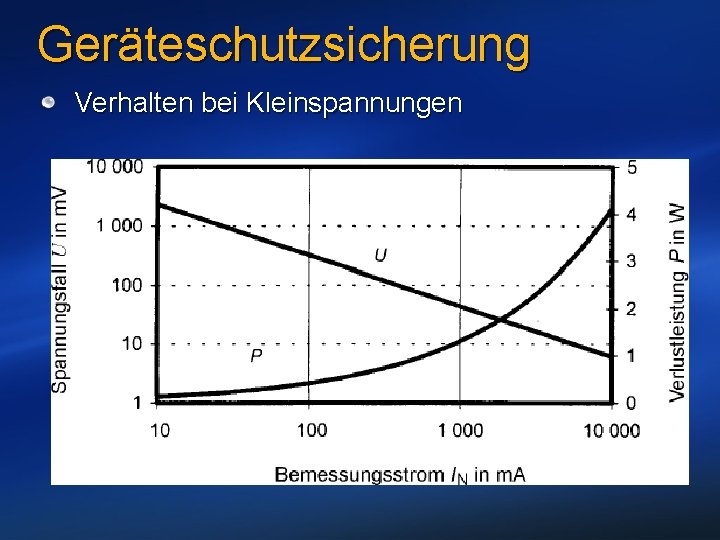

Geräteschutzsicherung Verhalten bei Kleinspannungen

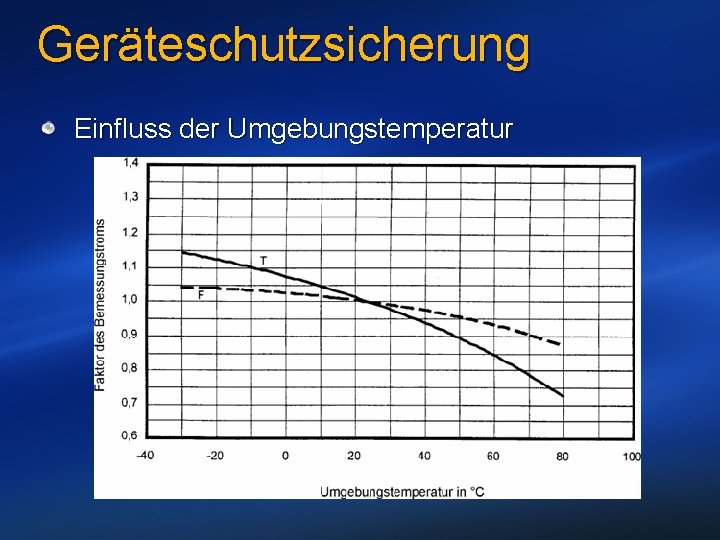

Geräteschutzsicherung Einfluss der Umgebungstemperatur
Sicherungsautomaten Überblick Auslösecharakteristik
Sicherungsautomaten Überblick Sind nach dem Ansprechen wieder verwendbar Besitzen getrennt wirkende Auslösemechanismen für den Überlastund Kurzschlussschutz Sind im Handel bis für Nennströme bis 63 A verfügbar Dürfen nur mit Vorgeschalter Schmelzsicherung (max. 100 A) eingesetzt werden.
Sicherungsautomaten Auslösecharakteristik

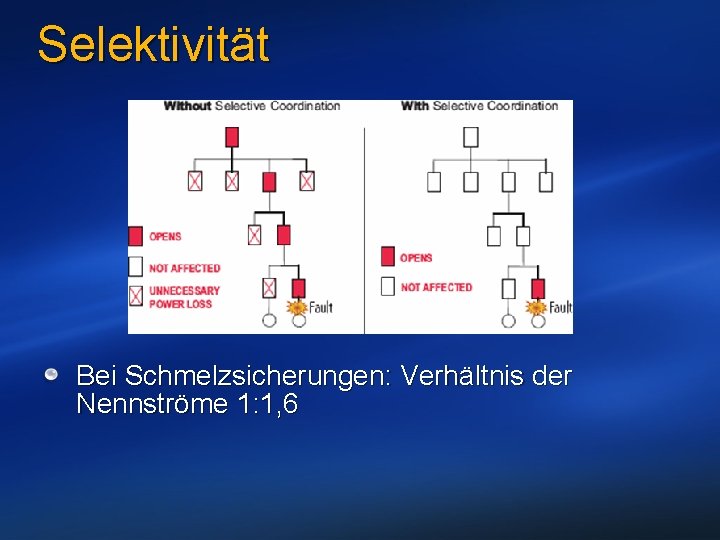

Selektivität Bei Schmelzsicherungen: Verhältnis der Nennströme 1: 1, 6

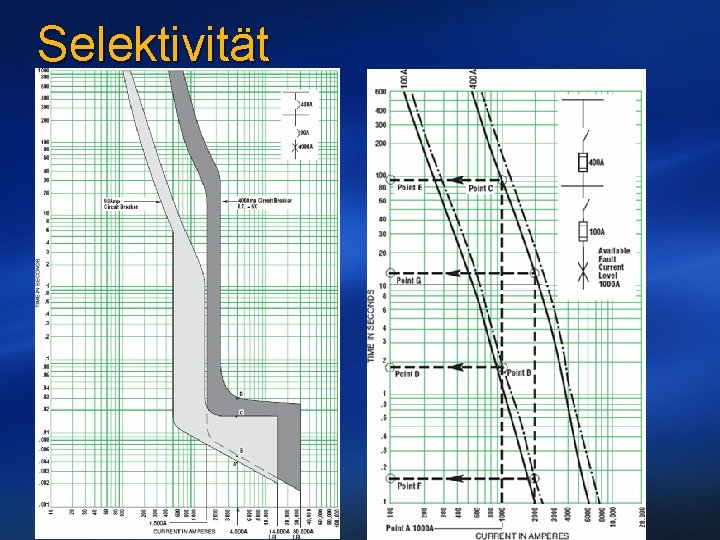

Selektivität
