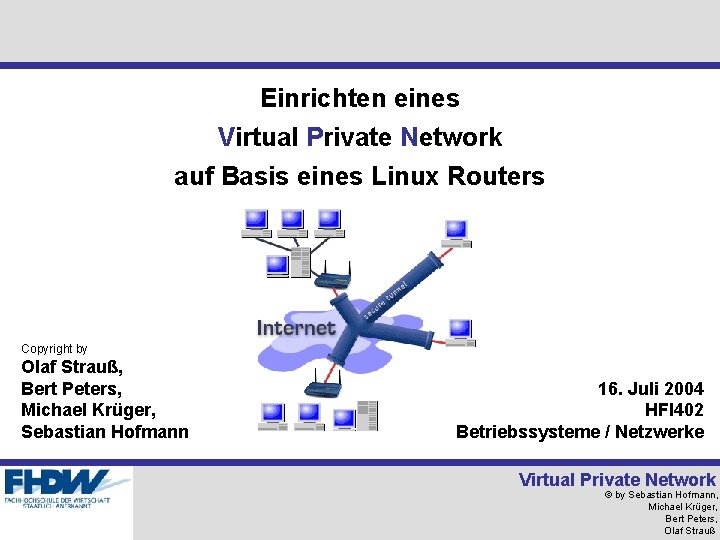

Einrichten eines Virtual Private Network auf Basis eines Linux Routers Copyright by Olaf Strauß, Bert Peters, Michael Krüger, Sebastian Hofmann 16. Juli 2004 HFI 402 Betriebssysteme / Netzwerke Virtual Private Network 1 von 29 © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

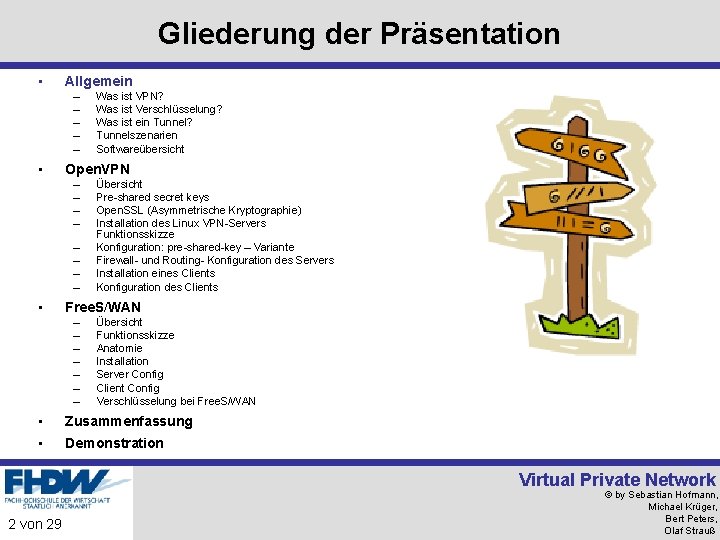

Gliederung der Präsentation • Allgemein – – – • Open. VPN – – – – • Was ist VPN? Was ist Verschlüsselung? Was ist ein Tunnel? Tunnelszenarien Softwareübersicht Übersicht Pre-shared secret keys Open. SSL (Asymmetrische Kryptographie) Installation des Linux VPN-Servers Funktionsskizze Konfiguration: pre-shared-key – Variante Firewall- und Routing- Konfiguration des Servers Installation eines Clients Konfiguration des Clients Free. S/WAN – – – – Übersicht Funktionsskizze Anatomie Installation Server Config Client Config Verschlüsselung bei Free. S/WAN • Zusammenfassung • Demonstration Virtual Private Network 2 von 29 © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

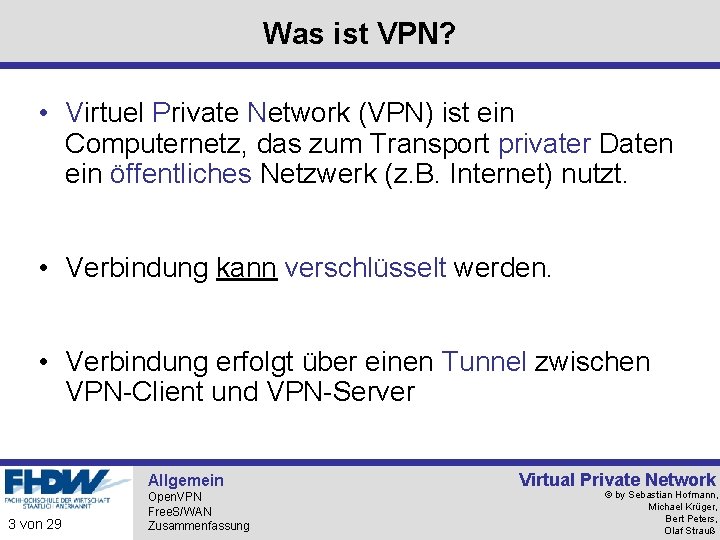

Was ist VPN? • Virtuel Private Network (VPN) ist ein Computernetz, das zum Transport privater Daten ein öffentliches Netzwerk (z. B. Internet) nutzt. • Verbindung kann verschlüsselt werden. • Verbindung erfolgt über einen Tunnel zwischen VPN-Client und VPN-Server Allgemein 3 von 29 Open. VPN Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

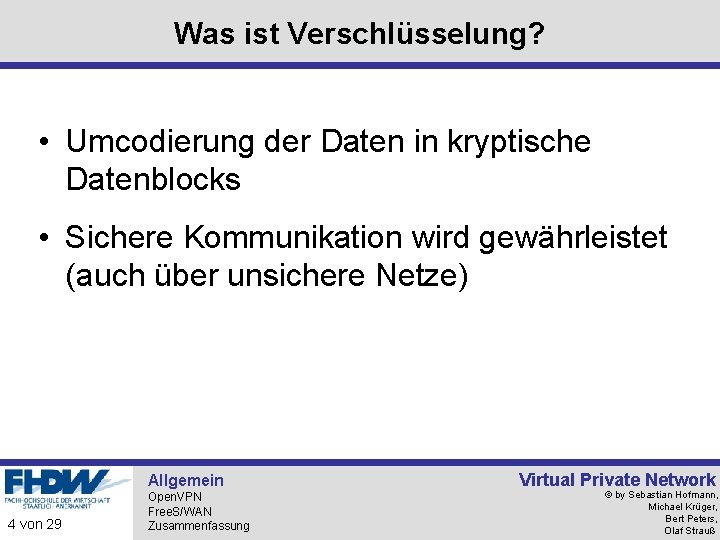

Was ist Verschlüsselung? • Umcodierung der Daten in kryptische Datenblocks • Sichere Kommunikation wird gewährleistet (auch über unsichere Netze) Allgemein 4 von 29 Open. VPN Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

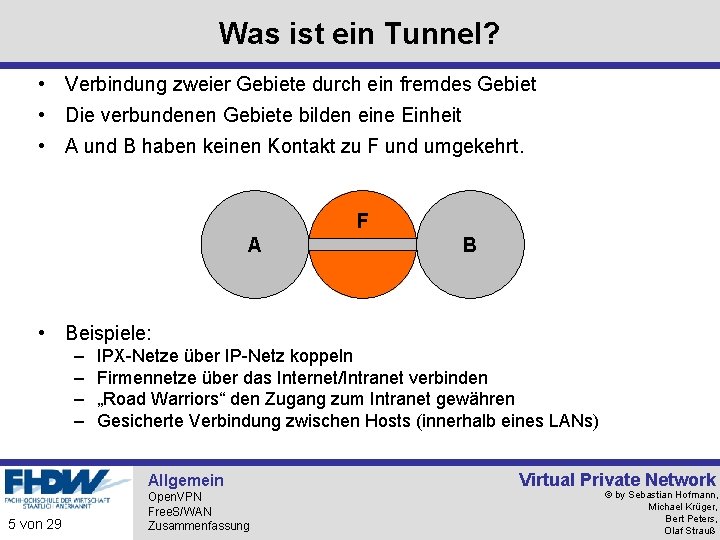

Was ist ein Tunnel? • Verbindung zweier Gebiete durch ein fremdes Gebiet • Die verbundenen Gebiete bilden eine Einheit • A und B haben keinen Kontakt zu F und umgekehrt. F A B • Beispiele: – – IPX-Netze über IP-Netz koppeln Firmennetze über das Internet/Intranet verbinden „Road Warriors“ den Zugang zum Intranet gewähren Gesicherte Verbindung zwischen Hosts (innerhalb eines LANs) Allgemein 5 von 29 Open. VPN Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

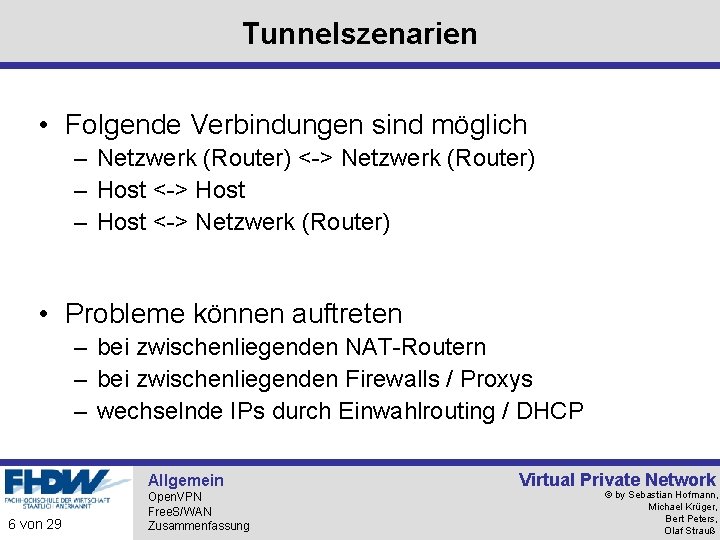

Tunnelszenarien • Folgende Verbindungen sind möglich – Netzwerk (Router) <-> Netzwerk (Router) – Host <-> Host – Host <-> Netzwerk (Router) • Probleme können auftreten – bei zwischenliegenden NAT-Routern – bei zwischenliegenden Firewalls / Proxys – wechselnde IPs durch Einwahlrouting / DHCP Allgemein 6 von 29 Open. VPN Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Softwareübericht Software Windows Verschlüsselung Komprimierung Trafficshaping Open. VPN X X Free. S/WAN X X X Vtun Cipe X X PPTP X X Nur IP Proxy X X *Trafficshaping –Paketlaufzeiten und Bandbreiten pro VPN sind definierbar Allgemein 7 von 29 Open. VPN Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Gliederung der Präsentation • Allgemein – – – • Open. VPN – – – – • Was ist VPN? Was ist Verschlüsselung? Was ist ein Tunnel? Tunnelszenarien Softwareübersicht Übersicht Pre-shared secret keys Open. SSL (Asymmetrische Kryptographie) Installation des Linux VPN-Servers Funktionsskizze Konfiguration: pre-shared-key – Variante Firewall- und Routing- Konfiguration des Servers Installation eines Clients Konfiguration des Clients Free. S/WAN – – – – Übersicht Funktionsskizze Anatomie Installation Server Config Client Config Verschlüsselung bei Free. S/WAN • Zusammenfassung • Demonstration Virtual Private Network 8 von 29 © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

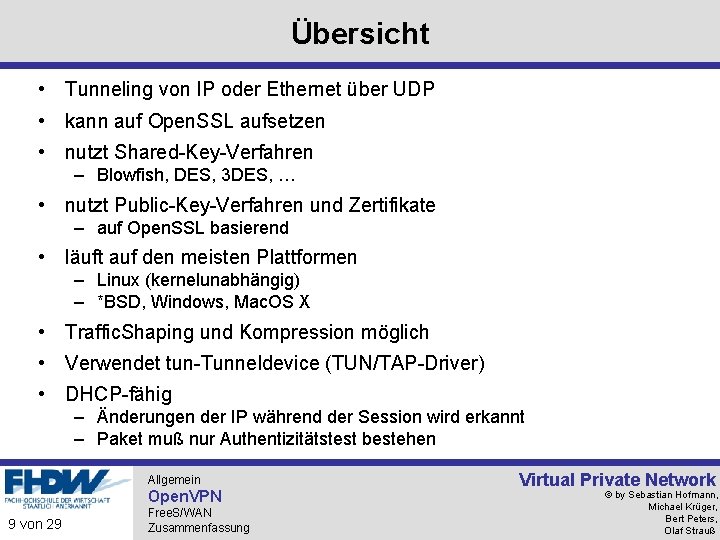

Übersicht • Tunneling von IP oder Ethernet über UDP • kann auf Open. SSL aufsetzen • nutzt Shared-Key-Verfahren – Blowfish, DES, 3 DES, … • nutzt Public-Key-Verfahren und Zertifikate – auf Open. SSL basierend • läuft auf den meisten Plattformen – Linux (kernelunabhängig) – *BSD, Windows, Mac. OS X • Traffic. Shaping und Kompression möglich • Verwendet tun-Tunneldevice (TUN/TAP-Driver) • DHCP-fähig – Änderungen der IP während der Session wird erkannt – Paket muß nur Authentizitätstest bestehen Allgemein Open. VPN 9 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

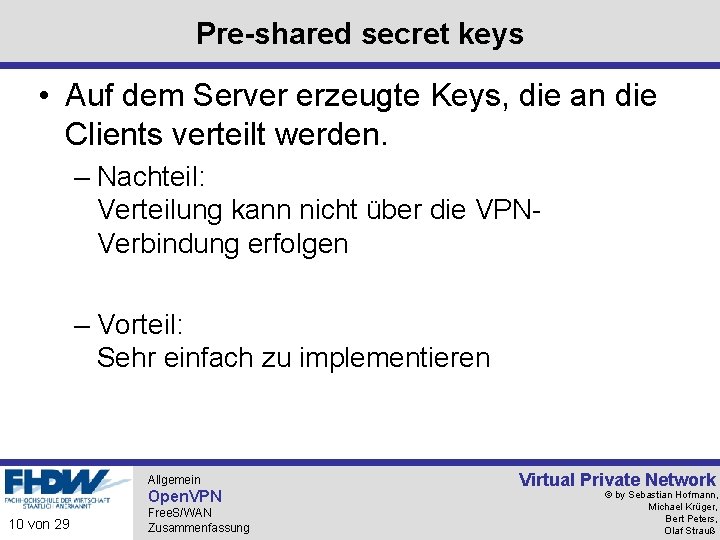

Pre-shared secret keys • Auf dem Server erzeugte Keys, die an die Clients verteilt werden. – Nachteil: Verteilung kann nicht über die VPNVerbindung erfolgen – Vorteil: Sehr einfach zu implementieren Allgemein Open. VPN 10 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

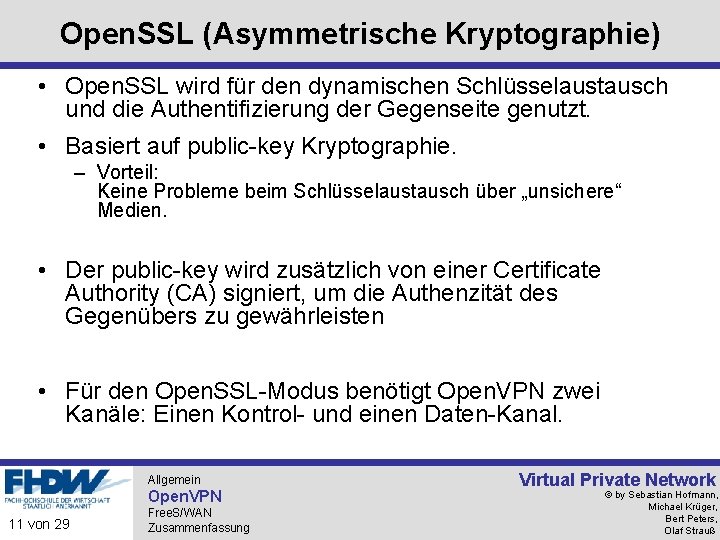

Open. SSL (Asymmetrische Kryptographie) • Open. SSL wird für den dynamischen Schlüsselaustausch und die Authentifizierung der Gegenseite genutzt. • Basiert auf public-key Kryptographie. – Vorteil: Keine Probleme beim Schlüsselaustausch über „unsichere“ Medien. • Der public-key wird zusätzlich von einer Certificate Authority (CA) signiert, um die Authenzität des Gegenübers zu gewährleisten • Für den Open. SSL-Modus benötigt Open. VPN zwei Kanäle: Einen Kontrol- und einen Daten-Kanal. Allgemein Open. VPN 11 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Installation des Linux VPN-Servers • Alternative 1: (liegt der Distribution schon bei) – Open. VPN, Open. SSL und davon abhängige Pakete über jeweilige Software-Paket-Verwaltung (z. B. YAST bei Suse) installieren. • Alternative 2 (Download des Pakets von openvpn. sourceforge. org) – Das entpackte Paket wird über die bekannten Befehle configure, make und make installiert. Allgemein Open. VPN 12 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Funktionsskizze Allgemein Open. VPN 13 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

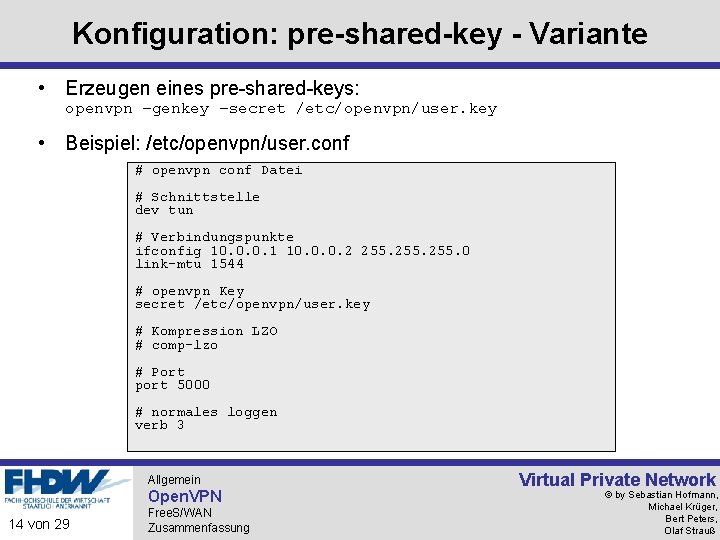

Konfiguration: pre-shared-key - Variante • Erzeugen eines pre-shared-keys: openvpn –genkey –secret /etc/openvpn/user. key • Beispiel: /etc/openvpn/user. conf # openvpn conf Datei # Schnittstelle dev tun # Verbindungspunkte ifconfig 10. 0. 0. 1 10. 0. 0. 2 255. 0 link-mtu 1544 # openvpn Key secret /etc/openvpn/user. key # Kompression LZO # comp-lzo # Port port 5000 # normales loggen verb 3 Allgemein Open. VPN 14 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Firewall- und Routing- Konfiguration des Servers • iptables – Script (Teil 1) # eth 0 = NIC extern # eth 1 = NIC intern # Variablen PRIVATE=192. 168. 3. 0/24 VIRTUEL=10. 0/24 # Alle Regeln loeschen iptables -t nat -F iptables -F INPUT iptables -F OUTPUT iptables -F FORWARD # per Default alles blocken iptables -P OUTPUT DROP iptables -P INPUT DROP iptables -P FORWARD DROP Allgemein Open. VPN 15 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

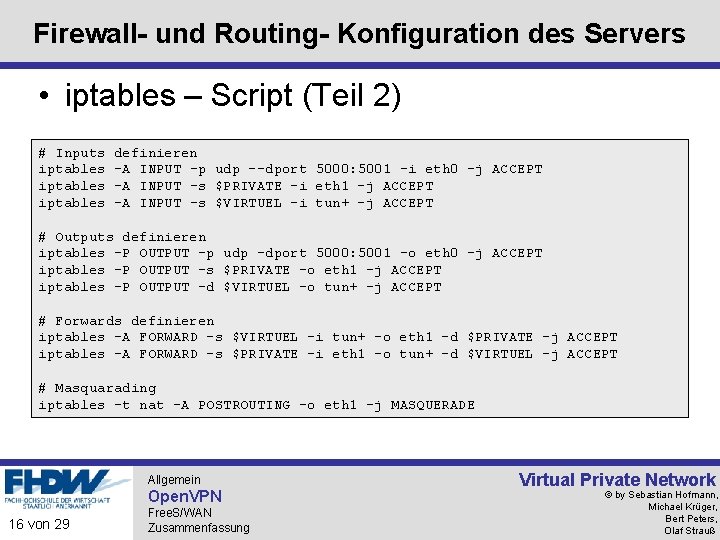

Firewall- und Routing- Konfiguration des Servers • iptables – Script (Teil 2) # Inputs iptables definieren -A INPUT -p udp --dport 5000: 5001 -i eth 0 -j ACCEPT -A INPUT -s $PRIVATE -i eth 1 -j ACCEPT -A INPUT -s $VIRTUEL -i tun+ -j ACCEPT # Outputs definieren iptables -P OUTPUT –p udp –dport 5000: 5001 –o eth 0 –j ACCEPT iptables –P OUTPUT –s $PRIVATE –o eth 1 –j ACCEPT iptables –P OUTPUT –d $VIRTUEL –o tun+ -j ACCEPT # Forwards definieren iptables -A FORWARD -s $VIRTUEL -i tun+ -o eth 1 -d $PRIVATE -j ACCEPT iptables -A FORWARD -s $PRIVATE -i eth 1 -o tun+ -d $VIRTUEL -j ACCEPT # Masquarading iptables -t nat -A POSTROUTING -o eth 1 -j MASQUERADE Allgemein Open. VPN 16 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Installation eines Clients • Beispiel anhand eines Windows Clients – Installation über das ausführbare exe-Setup – Setup legt automatisch eine virtuelle Netzwerkschnittstelle an, welche einen eindeutigen Bezeichner erhalten sollte. – Open. VPN Startmöglichkeiten • automatisch als Dienst • manuell Allgemein Open. VPN 17 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Konfiguration des Clients • Die Konfigurationsdatei: Pfad: …Open. VPNconfiguser. ovpn # Open. VPN Config Client dev tun remote 194. 1. 2. 2 ifconfig 10. 0. 0. 2 10. 0. 0. 1 route-gateway 10. 0. 0. 1 redirect-gateway dev-node My. VPN link-mtu 1544 port 5001 secret user. key Allgemein Open. VPN 18 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Gliederung der Präsentation • Allgemein – – – • Open. VPN – – – – • Was ist VPN? Was ist Verschlüsselung? Was ist ein Tunnel? Tunnelszenarien Softwareübersicht Übersicht Pre-shared secret keys Open. SSL (Asymmetrische Kryptographie) Installation des Linux VPN-Servers Funktionsskizze Konfiguration: pre-shared-key – Variante Firewall- und Routing- Konfiguration des Servers Installation eines Clients Konfiguration des Clients Free. S/WAN – – – – Übersicht Funktionsskizze Anatomie Installation Server Config Client Config Verschlüsselung bei Free. S/WAN • Zusammenfassung • Demonstration Virtual Private Network 19 von 29 © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Übersicht • IPSec-Struktur für Linux • IPSec: – Ist standardisiertes Protokoll für IPv 4 und IPv 6 – Nutzt diverse Verschlüsselungsverfahren – Beinhaltet Schlüsselverwaltung (Internet-Key-Exchange) • kompatibel mit Hardware- und Softwareimplementierungen, z. B: – Router mit IPSec-Unterstützung – Windowsimplementierung • standardisiert und weitverbreitet, aber hoher Verwaltungsaufwand • Sehr komplex und vielseitige Software Allgemein Open. VPN 20 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Funktionsskizze Allgemein Open. VPN 21 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Anatomie • Pluto – Daemon zur Verwalltung der VPN Kanäle – Kann mehrere VPNs zur gleichen Zeit hosten – Stellt Werkzeuge zum Aufbau und Unterhalt zur Verfügung • IPSec – – – Ziel: Sichere Kommunikation über das Internet zu gewährleisten Integrität der Daten sicherstellen Authentifikation der Daten unterstützen Vertraulichkeit der Daten und der Verbindung gewährleisten Zugriffskontrolle auf Benutzerebene ermöglichen • IKE – – Internet Key Exchange Protokoll Zur Verwaltung der Schlüsselaustausch der Kommunikationspartner Bereitstellen der nötigen Parameter Allgemein Open. VPN 22 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Installation • Free. S/WAN. rpm installieren • IPSec Tools installieren • XFRM_USER Modul Laden • Pluto starten • Config Einstellungen vornehmen Allgemein Open. VPN 23 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

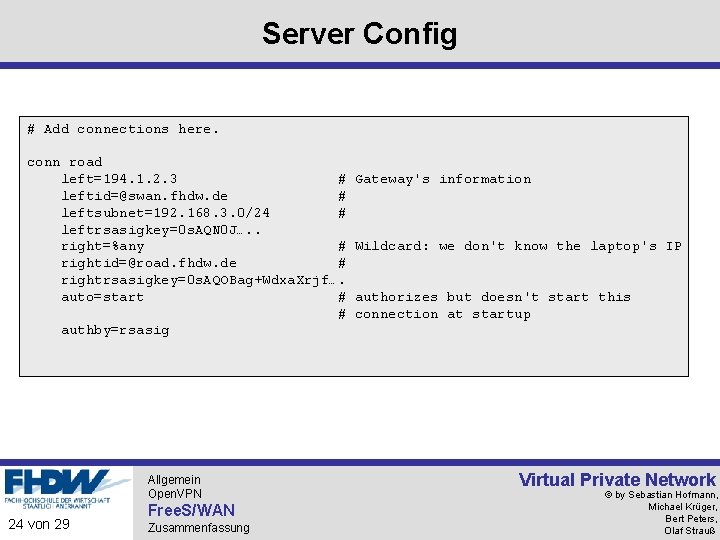

Server Config # Add connections here. conn road left=194. 1. 2. 3 # leftid=@swan. fhdw. de # leftsubnet=192. 168. 3. 0/24 # leftrsasigkey=0 s. AQN 0 J…. . right=%any # rightid=@road. fhdw. de # rightrsasigkey=0 s. AQOBag+Wdxa. Xrjf…. auto=start # # authby=rsasig Allgemein Open. VPN 24 von 29 Free. S/WAN Zusammenfassung Gateway's information Wildcard: we don't know the laptop's IP authorizes but doesn't start this connection at startup Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

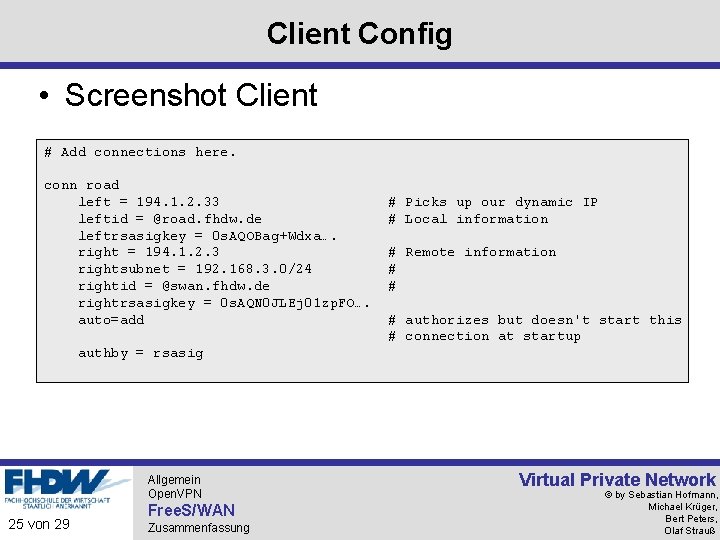

Client Config • Screenshot Client # Add connections here. conn road left = 194. 1. 2. 33 leftid = @road. fhdw. de leftrsasigkey = 0 s. AQOBag+Wdxa…. right = 194. 1. 2. 3 rightsubnet = 192. 168. 3. 0/24 rightid = @swan. fhdw. de rightrsasigkey = 0 s. AQN 0 JLEj 01 zp. FO…. auto=add # Picks up our dynamic IP # Local information # Remote information # # # authorizes but doesn't start this # connection at startup authby = rsasig Allgemein Open. VPN 25 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß

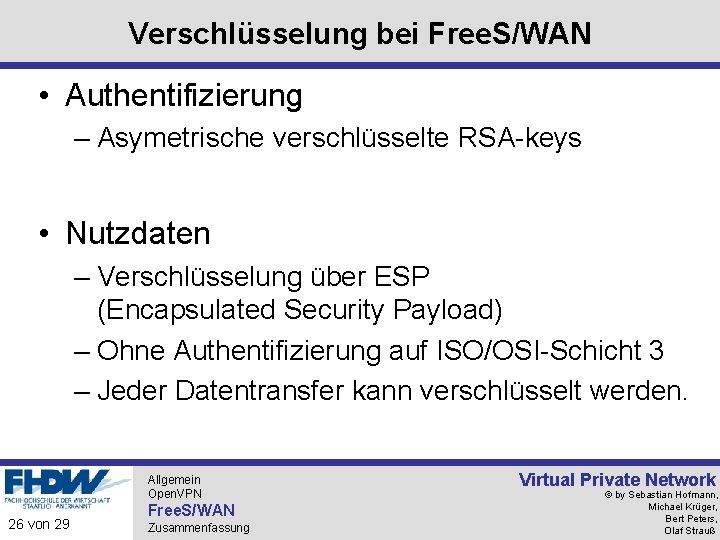

Verschlüsselung bei Free. S/WAN • Authentifizierung – Asymetrische verschlüsselte RSA-keys • Nutzdaten – Verschlüsselung über ESP (Encapsulated Security Payload) – Ohne Authentifizierung auf ISO/OSI-Schicht 3 – Jeder Datentransfer kann verschlüsselt werden. Allgemein Open. VPN 26 von 29 Free. S/WAN Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Gliederung der Präsentation • Allgemein – – – • Open. VPN – – – – • Was ist VPN? Was ist Verschlüsselung? Was ist ein Tunnel? Tunnelszenarien Softwareübersicht Übersicht Pre-shared secret keys Open. SSL (Asymmetrische Kryptographie) Installation des Linux VPN-Servers Funktionsskizze Konfiguration: pre-shared-key – Variante Firewall- und Routing- Konfiguration des Servers Installation eines Clients Konfiguration des Clients Free. S/WAN – – – – Übersicht Funktionsskizze Anatomie Installation Server Config Client Config Verschlüsselung bei Free. S/WAN • Zusammenfassung • Demonstration Virtual Private Network 27 von 29 © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Zusammenfassung • VPN ist ein Tunnel für verschiedene Zwecke: – – – Kopplung zweier Netze über ein inkompatibles Netz Verschlüsselte Kommunikation über unsicheren Bereich Absichern von Application-Level-Protokollen Umgehen bzw. Durchbrechen von Firewalls/Proxies Umgehen von NAT-Problemen • Auswahlkriterien: – – Beteiligte Betriebssysteme Anwenderkreis Einsatzzweck Abwägung: Nutzen-Konfigurationsaufwand Allgemein Open. VPN Free. S/WAN 28 von 29 Zusammenfassung Virtual Private Network © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
Gliederung der Präsentation • Allgemein – – – • Open. VPN – – – – • Was ist VPN? Was ist Verschlüsselung? Was ist ein Tunnel? Tunnelszenarien Softwareübersicht Übersicht Pre-shared secret keys Open. SSL (Asymmetrische Kryptographie) Installation des Linux VPN-Servers Funktionsskizze Konfiguration: pre-shared-key – Variante Firewall- und Routing- Konfiguration des Servers Installation eines Clients Konfiguration des Clients Free. S/WAN – – – – Übersicht Funktionsskizze Anatomie Installation Server Config Client Config Verschlüsselung bei Free. S/WAN • Zusammenfassung • Demonstration Virtual Private Network 29 von 29 © by Sebastian Hofmann, Michael Krüger, Bert Peters, Olaf Strauß
