Einführung in die Physik für Pharmazeuten und Biologen (PPh) Mechanik, Elektrizitätslehre, Optik Übung : Vorlesung: Tutorials: Montags 13: 15 bis 14 Uhr, Liebig-HS Montags 14: 15 bis 15: 45, Liebig HS Montags 16: 00 bis 17: 30, B 00. 019, C 3003, D 0001 Web-Seite zur Vorlesung : http: //www. physik. lmu. de/lehre/vorlesungen/wise_07_08/pph/

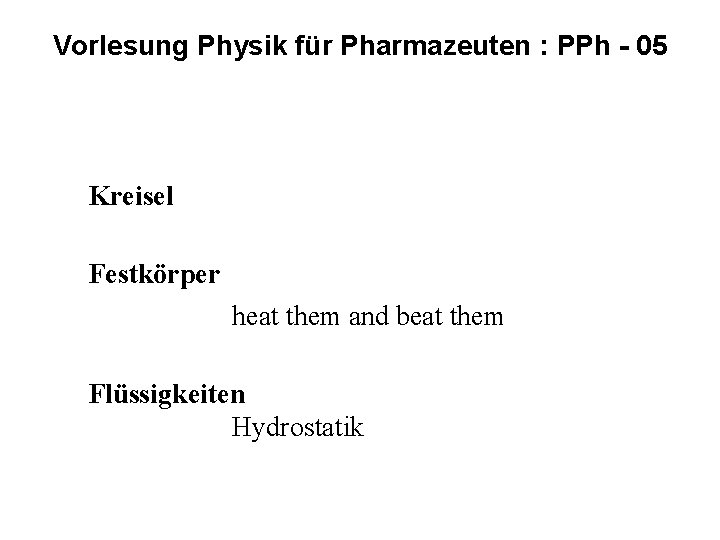

Vorlesung Physik für Pharmazeuten : PPh - 05 Kreisel Festkörper heat them and beat them Flüssigkeiten Hydrostatik

Kreisel

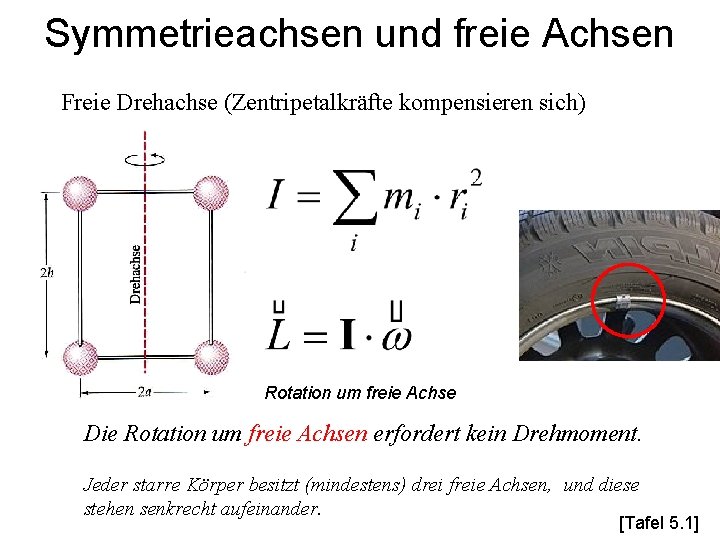

Symmetrieachsen und freie Achsen Freie Drehachse (Zentripetalkräfte kompensieren sich) Rotation um freie Achse Die Rotation um freie Achsen erfordert kein Drehmoment. Jeder starre Körper besitzt (mindestens) drei freie Achsen, und diese stehen senkrecht aufeinander. [Tafel 5. 1]

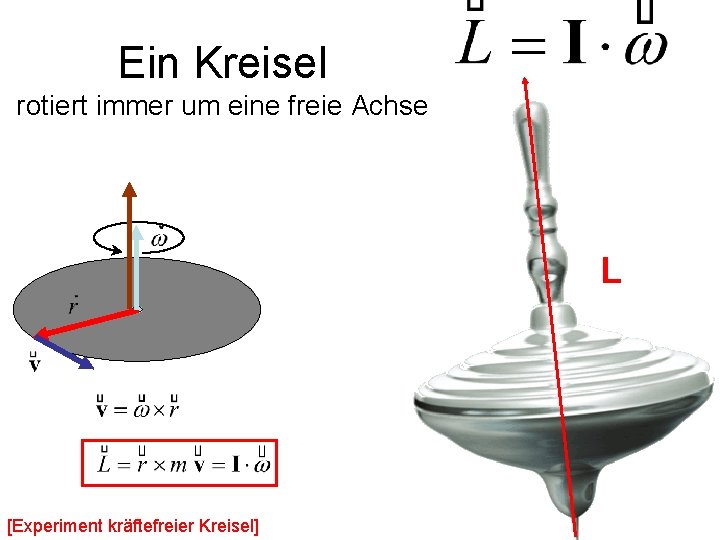

Ein Kreisel rotiert immer um eine freie Achse L [Experiment kräftefreier Kreisel]

Was passiert, wenn ein Drehmoment auf einen Kreisel wirkt? parallel nicht parallel

Kreisel im Schwerefeld: Präzession von oben: M DF L L DL F Das Rad läuft um die Aufhängung mit Umlauffrequenz Höhere Drehimpulse stabilisieren die Drehachse [Tafel 5. 2]

Präzession des Kreisels Experiment Gyroscope Experiment Kraftzerlegung

Festkörper

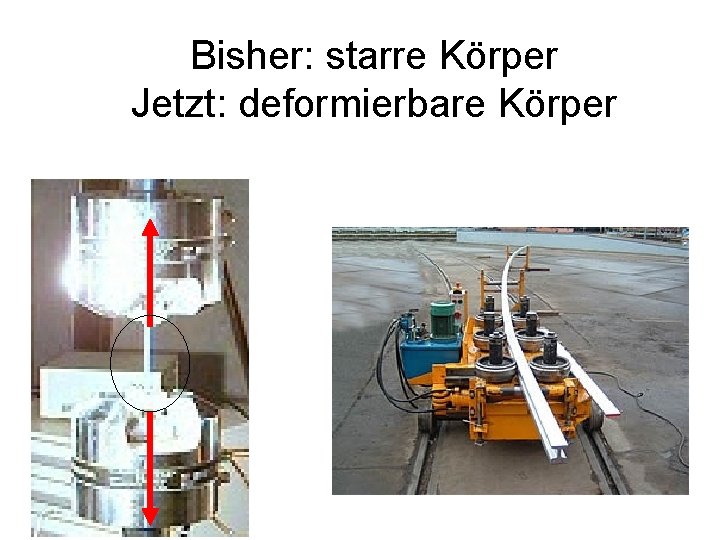

Bisher: starre Körper Jetzt: deformierbare Körper

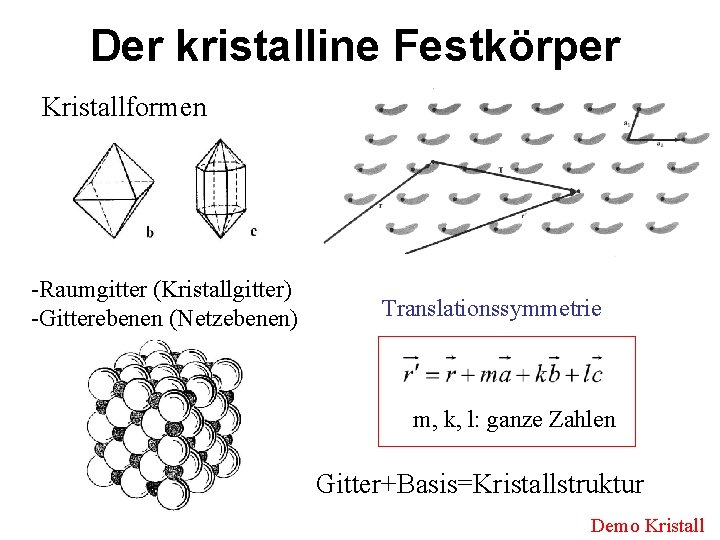

Der kristalline Festkörper Kristallformen -Raumgitter (Kristallgitter) -Gitterebenen (Netzebenen) Translationssymmetrie m, k, l: ganze Zahlen Gitter+Basis=Kristallstruktur Demo Kristall

Interferenz von Röntgenstrahlen in Kristallen

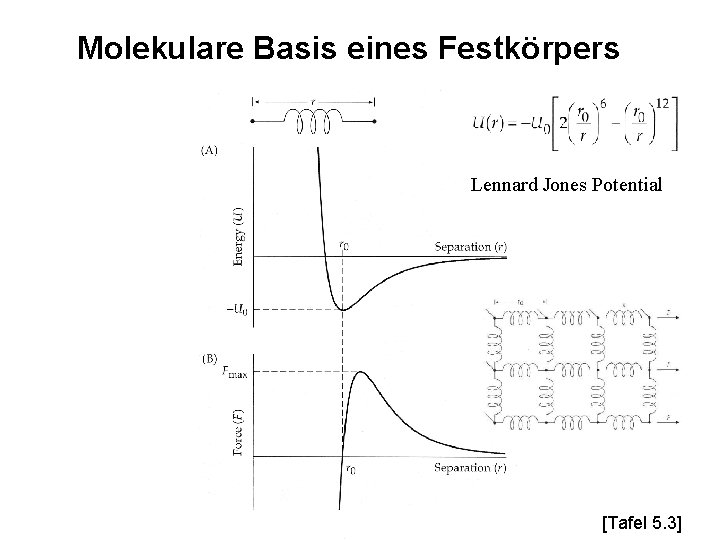

Molekulare Basis eines Festkörpers Lennard Jones Potential [Tafel 5. 3]

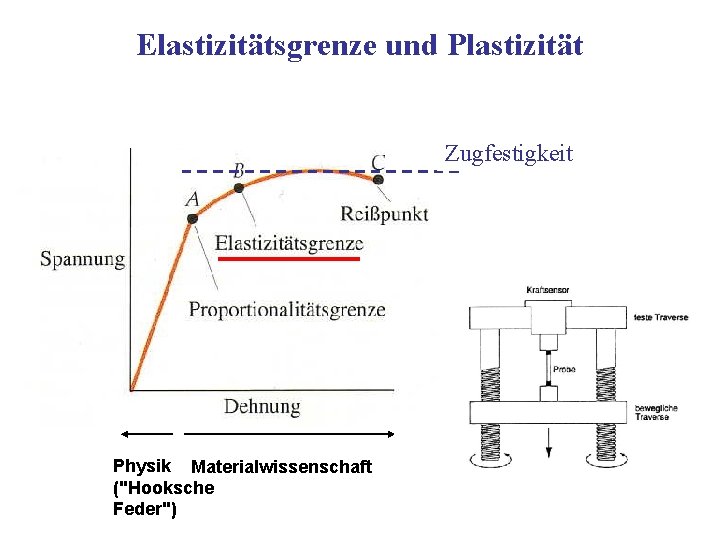

Elastizitätsgrenze und Plastizität Zugfestigkeit Physik Materialwissenschaft ("Hooksche Feder")

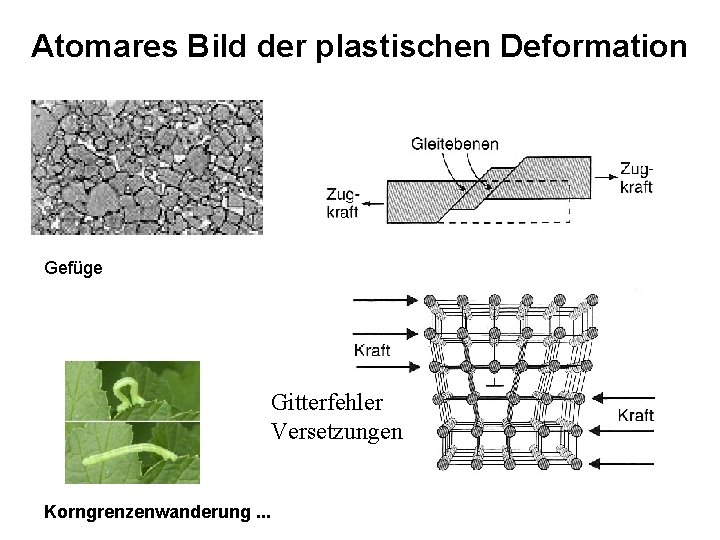

Atomares Bild der plastischen Deformation Gefüge Gitterfehler Versetzungen Korngrenzenwanderung. . .

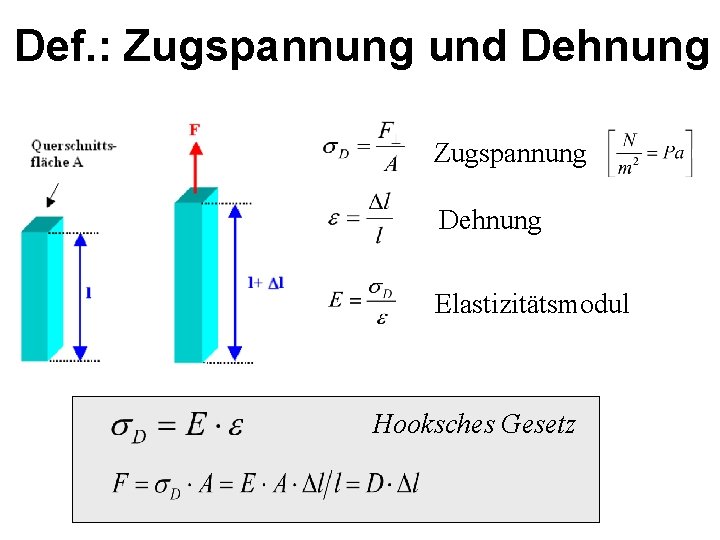

Def. : Zugspannung und Dehnung Zugspannung Dehnung Elastizitätsmodul Hooksches Gesetz

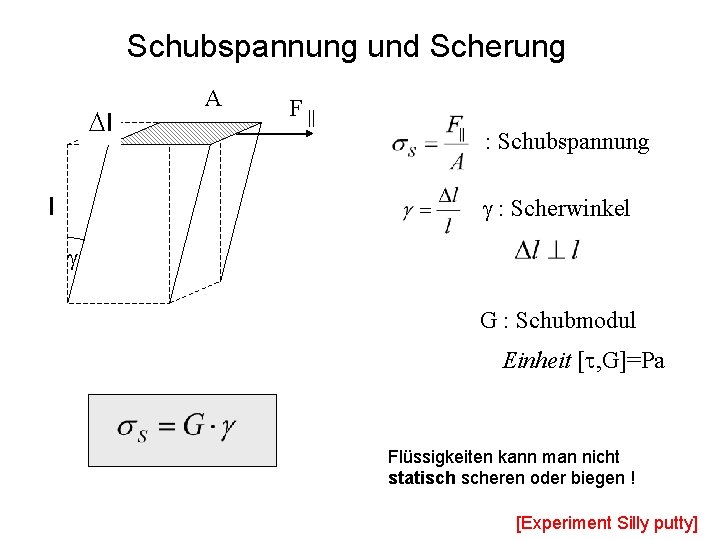

Schubspannung und Scherung Dl A F || : Schubspannung g : Scherwinkel l g G : Schubmodul Einheit [t, G]=Pa Flüssigkeiten kann man nicht statisch scheren oder biegen ! [Experiment Silly putty]

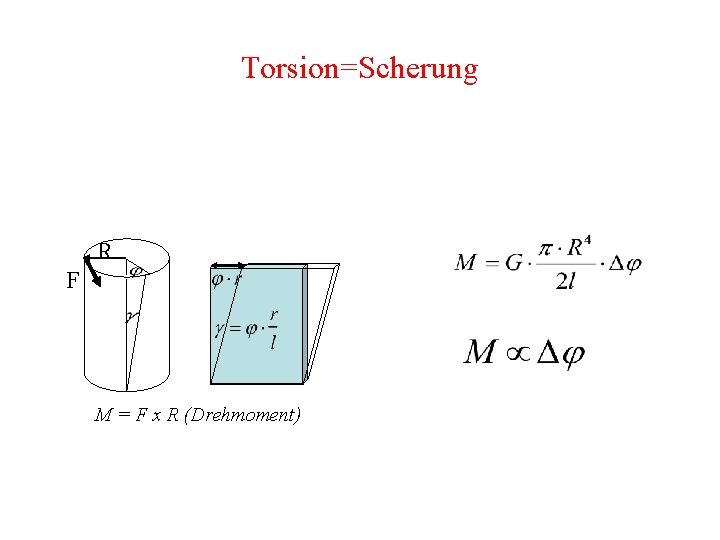

Torsion=Scherung R F M = F x R (Drehmoment)

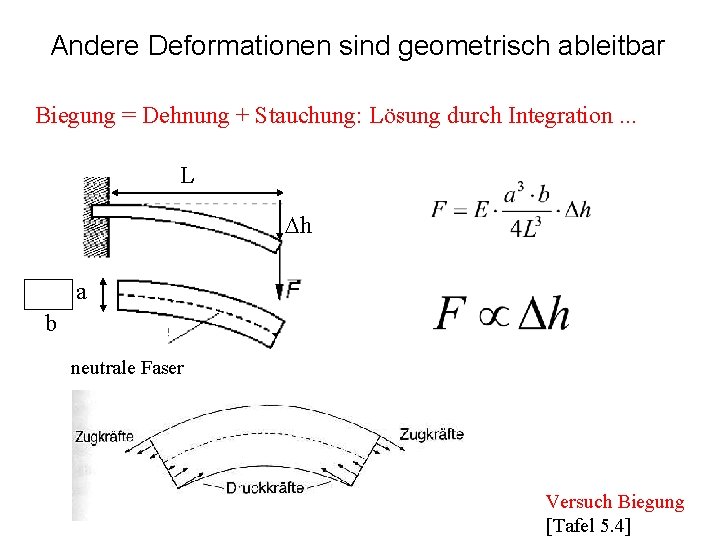

Andere Deformationen sind geometrisch ableitbar Biegung = Dehnung + Stauchung: Lösung durch Integration. . . L Dh a b neutrale Faser Versuch Biegung [Tafel 5. 4]

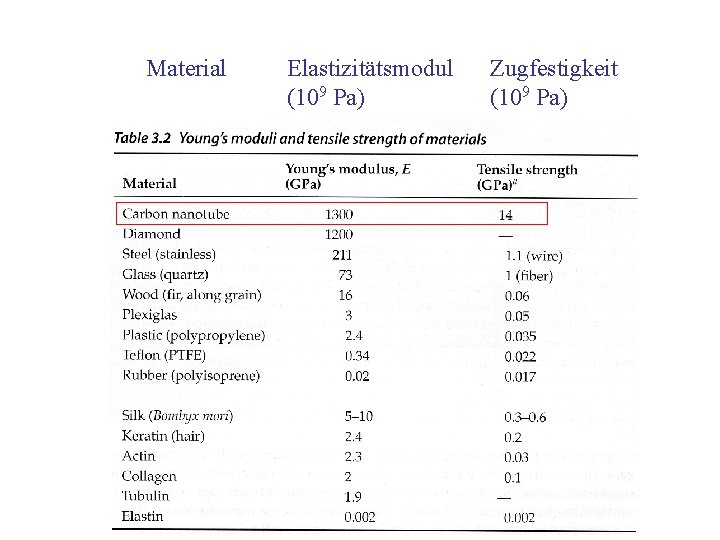

Material Elastizitätsmodul (109 Pa) Zugfestigkeit (109 Pa)

A Space Elevator, or more specifically the Lift. Port Space Elevator, will consist of a ribbon made of a very strong and very light material, carbon nanotubes, anchored to the Earth's surface at the Lift. Port Station with the other end reaching into space. By making the ribbon long enough, and attaching a small satellite as counterweight, the Earth's rotation will provide enough centrifugal effect to overcome the pull of gravity and keep the ribbon taut. The Lift. Port Space Elevator will then provide a permanent bridge between earth and space. Elevator cars will be robotic "lifters" which will climb the ribbon to deliver cargo and eventually people to orbit or beyond.

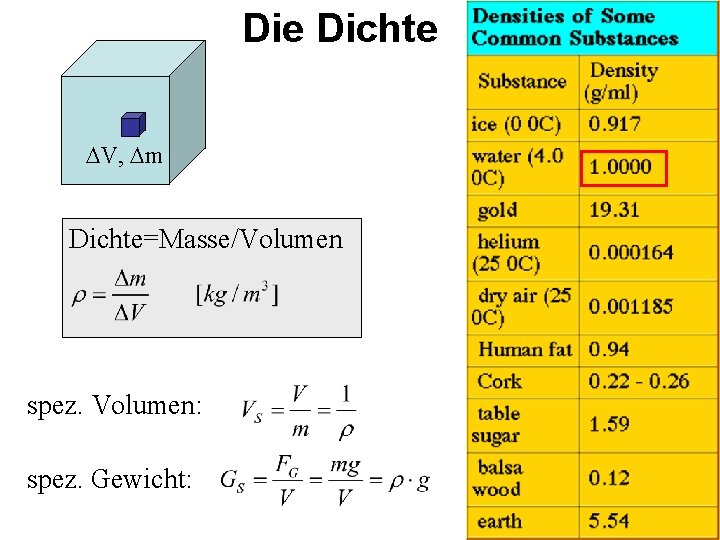

Die Dichte DV, Dm Dichte=Masse/Volumen spez. Volumen: spez. Gewicht:

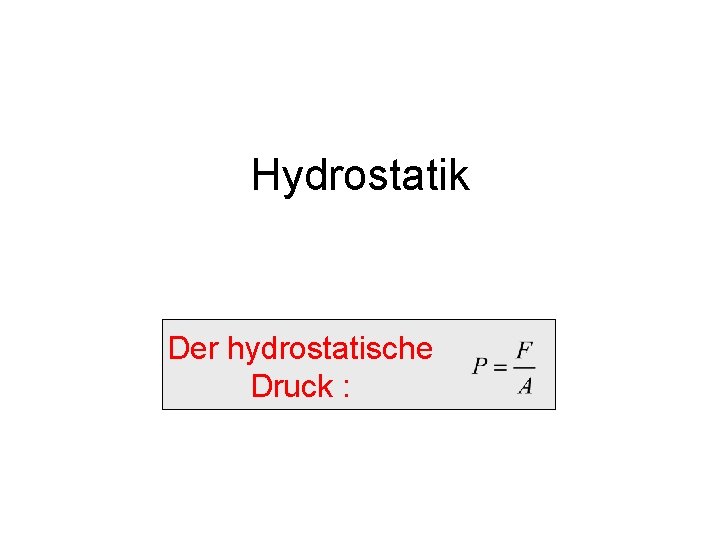

Hydrostatik Der hydrostatische Druck :

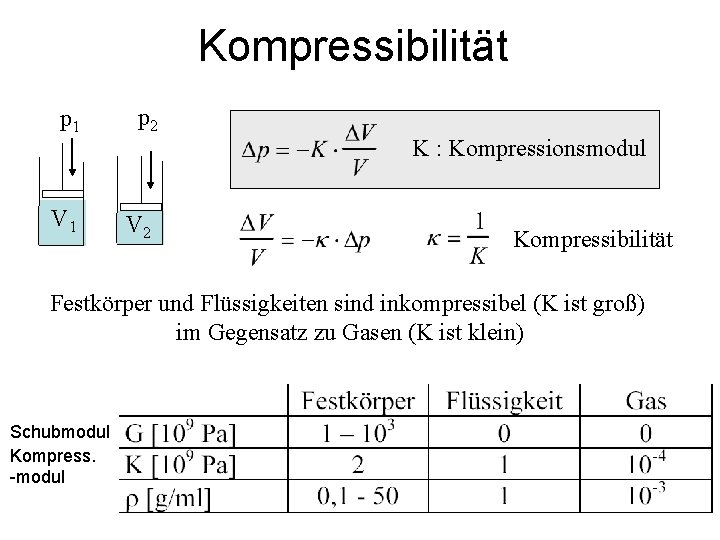

Kompressibilität p 1 p 2 V 1 V 2 K : Kompressionsmodul Kompressibilität Festkörper und Flüssigkeiten sind inkompressibel (K ist groß) im Gegensatz zu Gasen (K ist klein) Schubmodul Kompress. -modul

Pascalsches Prinzip F Der hydrostatische Druck : A [P]=N/m 2 = Pa(scal) 1 bar=105 Pa F Einfaches Druckmeßgerät (Manometer) Pascalsches Prinzip Der Druck wirkt isotrop (in alle Raumrichtungen), unabhängig von der (geschlossenen) Gefäßform.

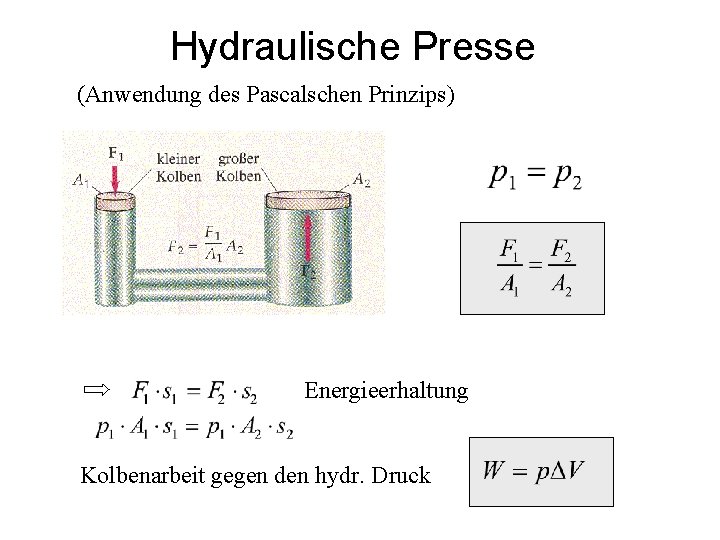

Hydraulische Presse (Anwendung des Pascalschen Prinzips) Energieerhaltung Kolbenarbeit gegen den hydr. Druck

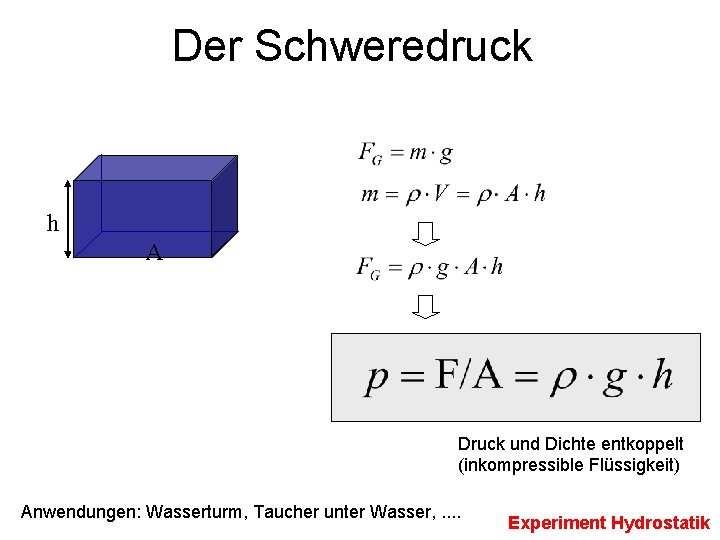

Der Schweredruck h A Druck und Dichte entkoppelt (inkompressible Flüssigkeit) Anwendungen: Wasserturm, Taucher unter Wasser, . . Experiment Hydrostatik

Druckmessung U-Rohr: U-Rohr Flüssigkeits-Manometer

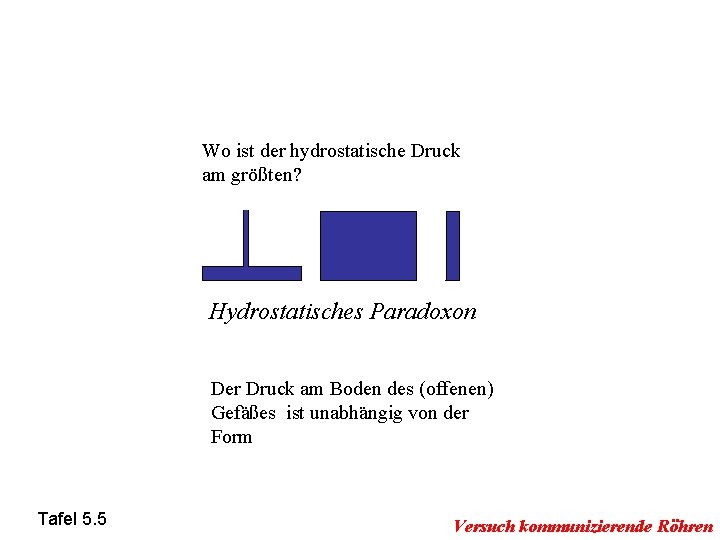

Wo ist der hydrostatische Druck am größten? Hydrostatisches Paradoxon Der Druck am Boden des (offenen) Gefäßes ist unabhängig von der Form Tafel 5. 5 Versuch kommunizierende Röhren

Magdeburger Halbkugeln Nachweis des Luftdrucks durch Otto von Guericke (1602 -1682)

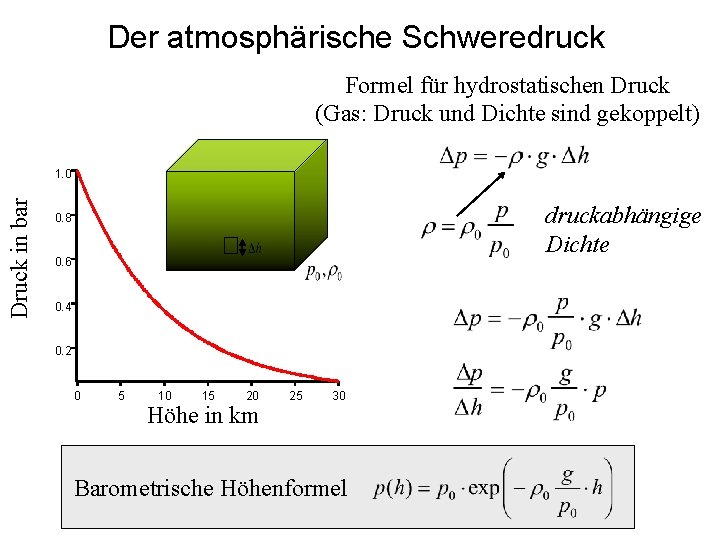

Der atmosphärische Schweredruck Formel für hydrostatischen Druck (Gas: Druck und Dichte sind gekoppelt) Druck in bar 1. 0 druckabhängige Dichte 0. 8 0. 6 0. 4 0. 2 0 5 10 15 20 Höhe in km 25 30 Barometrische Höhenformel

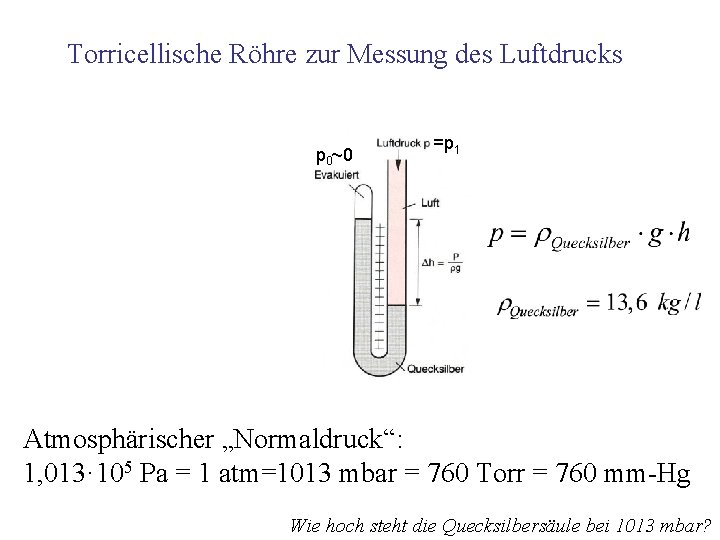

Torricellische Röhre zur Messung des Luftdrucks p 0~0 =p 1 Atmosphärischer „Normaldruck“: 1, 013· 105 Pa = 1 atm=1013 mbar = 760 Torr = 760 mm-Hg Wie hoch steht die Quecksilbersäule bei 1013 mbar?

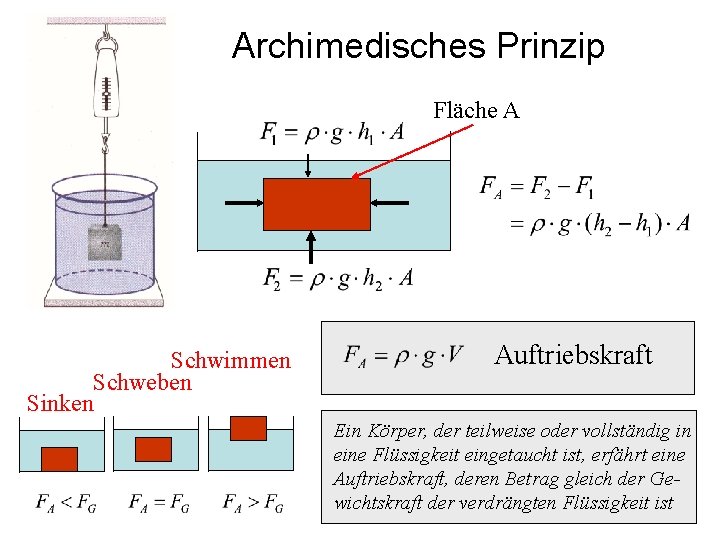

Archimedisches Prinzip Fläche A Schwimmen Schweben Sinken Auftriebskraft Ein Körper, der teilweise oder vollständig in eine Flüssigkeit eingetaucht ist, erfährt eine Auftriebskraft, deren Betrag gleich der Gewichtskraft der verdrängten Flüssigkeit ist
