Einfhrung in die Biotechnologie ist die Lehre von

Einführung in die Biotechnologie ist die Lehre von der auf Basis von quantifizierenden Methoden reproduzierbar gemachten Durchführung von Bioprozessen in industriellen Produktionsverfahren technischen Maßstabes. MOL. 404 / CHE. 723 SS 2017 IBB - Biotechnologie und Bioprozesstechnik bernd. nidetzky@tugraz. at 1

Einführung in die Biotechnologie § Biotechnologische Prozesse – Substrate und deren Aufbereitung – Bioreaktoren Aufbau, Design und Betrieb Kinetik – Aufarbeitung § Prozessbeispiele § Enzymtechnologie – Produktion – Enzymatische Prozesse IBB - Biotechnologie und Bioprozesstechnik 2

Biotechnologie traditionell § Gärungen (Bier und Wein; Sauermilchprodukte und Käse; Wurstherstellung; Essig; fermentierte asiatische Produkte; Kaffee, Tee und Kakao) § Enzyme (überlegen Sie welche) Stärke und Milch § Traditionelle Mikroorganismen in der Biotechnologie (überlegen Sie welche das sind und deren Klassifikation) Hefen Schimmelpilze (Pinsel- und Gießkannenschimmel) Bakterien (Milchsäure, Buttersäure, Propionsäure, Aceton-Butanol, . . . ) § Forscher (A. van Leeuwenhoek 1632 -1723; L. Pasteur 1822 -1895; E. Buchner 1860 -1917) Renneberg, R. 2006. Biotechnologie für Einsteiger, Elsevier IBB - Biotechnologie und Bioprozesstechnik 3

Biotechnologie heute Medizin Pflanzen IBB Industrielle Biotechnologie Marine Organismen Grund- und Feinchemikalien, Wirkstoffe, Polymere, . . . IBB - Biotechnologie und Bioprozesstechnik 4

Mikrotechnologien mit hohem Durchsatz. Chemie/Biologie im Vordergrund (z. B. Enzyment. Prozesse im Laborwicklung) maßstab. Wechselwirkung von biochemischen Komponenten und Prozesstechnik (z. B. Enzym im Rührreaktor) Prozess im Pilot oder Industriemaßstab. Prozesstechnik im Vordergrund (z. B. Dimensionierung des Enzymreaktors) IBB - Biotechnologie und Bioprozesstechnik 5

Abbildung. Schematische Darstellung der Arbeitsschritte in der Bioprozessentwicklung, vom Gen zum Produkt. IBB - Biotechnologie und Bioprozesstechnik 6

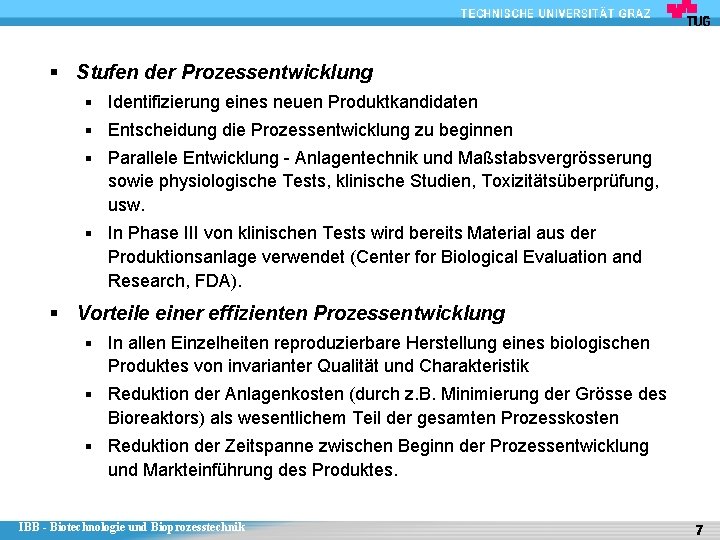

§ Stufen der Prozessentwicklung § Identifizierung eines neuen Produktkandidaten § Entscheidung die Prozessentwicklung zu beginnen § Parallele Entwicklung - Anlagentechnik und Maßstabsvergrösserung sowie physiologische Tests, klinische Studien, Toxizitätsüberprüfung, usw. § In Phase III von klinischen Tests wird bereits Material aus der Produktionsanlage verwendet (Center for Biological Evaluation and Research, FDA). § Vorteile einer effizienten Prozessentwicklung § In allen Einzelheiten reproduzierbare Herstellung eines biologischen Produktes von invarianter Qualität und Charakteristik § Reduktion der Anlagenkosten (durch z. B. Minimierung der Grösse des Bioreaktors) als wesentlichem Teil der gesamten Prozesskosten § Reduktion der Zeitspanne zwischen Beginn der Prozessentwicklung und Markteinführung des Produktes. IBB - Biotechnologie und Bioprozesstechnik 7

Abbildung. Parallele Prozessentwicklung ist ein entscheidendes Kriterium für die Implementierung von biotechnologischen Verfahren in der Industrie. Dies gilt vor allem für neue Produkte mit medizinischer Anwendung, bei denen die Markteinführung mehrere Jahre benötigt. Die prinzipielle Brauchbarkeit des Verfahrens muss in den ersten 6 bis 12 Monaten bewiesen werden. IBB - Biotechnologie und Bioprozesstechnik 8

Grobes Ablaufschema eines biotechnologischen Prozesses. Die völlig biospezifische Komponente ist die Bioreaktion (“Fermentation”). Substrataufbereitung, Sterilisation, und Aufarbeitung erfordern teilweise spezielle Techniken, die für Biosysteme entwickelt und optimiert wurden. Aufschluss von mikrobiellen Zellen zur Enzymgewinnung ist ein Beispiel. IBB - Biotechnologie und Bioprozesstechnik 9

Abbildung. Optimierung eines industriellen Prozesses anhand identifizierter kostenbestimmender Faktoren. IBB - Biotechnologie und Bioprozesstechnik 10

Substrataufbereitung - Upstream processing § Reduktion der Substratkosten – Reinchemikalien für Massenprodukte zu teuer – ausgehend von erneuerbaren Rohstoffen – Kohlenhydrate (Zellulose, Stärke, Saccharose) – Proteine (aus Fisch, Sojabohnen) § Eliminierung von Inhibitoren – Schwermetalle (Mn 2+; Zitronensäure) – Azetat (Hefefermentation) § Anforderungen für klinische Produkte – Viren – Proteine IBB - Biotechnologie und Bioprozesstechnik 11

Viele “klassische” Produkte der Biotechnologie werden im Multihunderttonnen Maßstab jährlich hergestellt, haben aber einen Preis von unter 1 Euro pro Kilogramm. Der Optimierung jedes einzelnen Prozessschrittes kommt daher Bedeutung zu. Die Substratwahl ist davon eine wesentliche Komponente. IBB - Biotechnologie und Bioprozesstechnik 12

Unter anaeroben Prozessbedingungen kommen den Bilanzen an Redoxkofaktoren sowie für ATP besondere Bedeutung zu. Überlegen Sie warum das so ist. Ein technisches Problem ist die Bildung von Glyzerin während der Ethanolherstellung. Woher kommt das Glyzerin und warum wird es gebildet? Abbildung: Hefebiomasse und Ethanol gehörten zu den ersten biotechnologischen Produkten und sind auch noch heute mengenmäßig enorm wichtig. Prozessverbesserungen inkludieren vor allem die Verbesserung der mikrobiellen Stoffwechselleistungen und das Upstream Processing. IBB - Biotechnologie und Bioprozesstechnik 13

Stärke • Lineares und verzweigtes Homopolysaccharid, aufgebaut aus einer Hauptkette mit a 1, 4 glykosidisch verknüpften Glukoseeinheiten • Verzweigungen in a 1, 6 Positionen • Polymerisationsgrad und Verzweigungsgrad abhängig vom Rohstoff • Depolymerisation (Hydrolyse) für mikrobielle Verwertung nötig • Säurehydrolyse führt zu Nebenprodukten Lignocellulose Saccharose IBB - Biotechnologie und Bioprozesstechnik 14

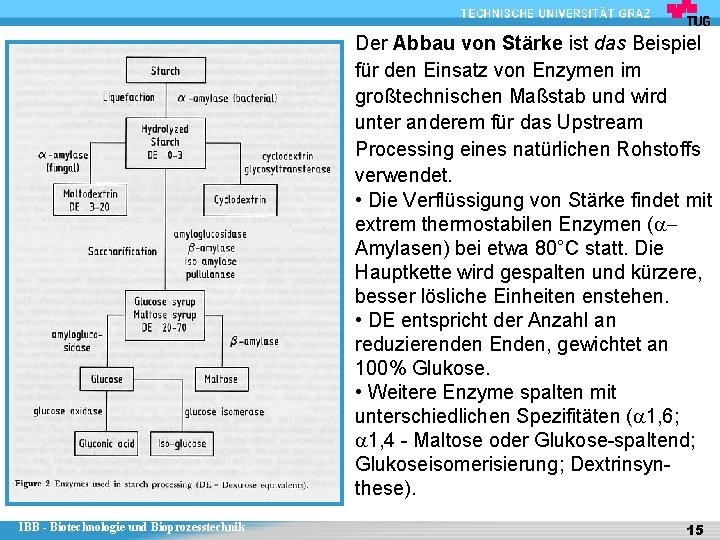

Der Abbau von Stärke ist das Beispiel für den Einsatz von Enzymen im großtechnischen Maßstab und wird unter anderem für das Upstream Processing eines natürlichen Rohstoffs verwendet. • Die Verflüssigung von Stärke findet mit extrem thermostabilen Enzymen (a Amylasen) bei etwa 80°C statt. Die Hauptkette wird gespalten und kürzere, besser lösliche Einheiten enstehen. • DE entspricht der Anzahl an reduzierenden Enden, gewichtet an 100% Glukose. • Weitere Enzyme spalten mit unterschiedlichen Spezifitäten (a 1, 6; a 1, 4 - Maltose oder Glukose-spaltend; Glukoseisomerisierung; Dextrinsynthese). IBB - Biotechnologie und Bioprozesstechnik 15

Abbildung: Einige Enzyme, die zur vollständigen Hydrolyse von Stärke (Amylopektin) benötigt werden. Die Quelle für diese und andere Amylasen sind Bakterien und Pilze. IBB - Biotechnologie und Bioprozesstechnik 16

Vor- und Nachteile des Enzymeinsatzes § Selektivität (Chemo, Regio, Stereo) § Günstiger p. H (2 - 12) und T-Bereich (10 - 110 °C) § Keine oder wenig Nebenprodukte § Nicht toxisch und leicht abbaubar § Durch Immobilisierung wiederverwendbar § Herstellung in unlimitierenden Mengen durch mikrobielle Produktion möglich § Feinabstimmung der Eigenschaften möglich è geringe(re) Stabilität und Bedarf an Kofaktoren (Metalle) è manchmal teuer (vor allem wegen Aufarbeitung) Beispiel: Isomerisierung der D-Glukose in D-Fruktose IBB - Biotechnologie und Bioprozesstechnik 17

Wirtschaftliche Gesichtspunkte des Enzymeinsatzes § Kostenreduktion § Erhöhung der Ausbeute und verbesserte Rohstoffnutzung § Verminderung der Kosten für die Aufarbeitung (z. B. Filtration in der Herstellung von Fruchtsäften) § Qualitätsverbesserung § Veränderte technische Eigenschaften von Proteinen und Fetten; verbesserter Geschmack von Käse § Verminderte Umweltbelastung § Lösungsmittelbedarf in der Penicillinherstellung § Molkeverwertung (Laktoseabbau) IBB - Biotechnologie und Bioprozesstechnik 18

Im Gegensatz zur Stärkeverzuckerung, die in Rührtankreaktoren mit löslichen Enzymen durchgeführt wird, erfolgt die Glukoseisomerisierung in Reaktoren mit gebundenem (immobilisiertem) Enzym (Festbettreaktoren). Die Bindung der Glukose. Isomerase, als freies Enzym oder innerhalb mikrobieller Zellen, erfolgt über adsorptive Kräfte an Ionentauscher oder Silika mit oder ohne Quervernetzung. Abbildung: Enzymatischer Prozess zur Herstellung von Fruktosereichem Sirup (42 % D-Fruktose), welcher hauptsächlich zur Süßung von Getränken eingesetzt wird. IBB - Biotechnologie und Bioprozesstechnik 19

Der Bioreaktor § Rührkesselreaktor (10 m. L bis 100 m 3 Arbeitsvolumen) § Reaktorgeometrie (H/D ≈ 1 - 3) § andere Designs: Säulenreaktoren ohne mechanisches Rührwerk (H/D > 3) § Rührergeometrie (d/D ≈ 0. 3 bis 0. 5) § Rührerbauweise und Leistungseintrag des Rühres (Pg ≈ d 5) hängen stark voneinander ab. § Turbulenz (Reynolds Zahl; Re = Nid 2 / , laminar für Rei < 10; turbulent für Re > 104) hängt vom Leistungseintrag ab. Erhöhte Turbulenz verbessert das Mischverhalten im Bioreaktor. Rührerdrehzahl Ni [1/s]; Rührerdurchmesser d [m]; Fluiddichte [kg/m 3]; Fluidviskosität [kg/(m s)] IBB - Biotechnologie und Bioprozesstechnik 20

Schematischer Aufbau eines Rührkesselbioreaktors • Tank aus rostfreiem Stahl • 1 oder mehrere Rührer montiert am Rührerschaft • Montage des Rührers erfolgt von unten oder oben (Dichtung und Sterilität !!) • Leistungseintrag direkt von der Anzahl der Rührer abhängig. • Sterile Belüftungsvorrichtung (Zu- und Abluft) • Temperaturkontrolle und Kühlungsvorrichtung (Leistungseintrag; mikrobielles Wachstum) • Sterile Inokulierung sowie Probenahme • Mess- und Regeltechnik IBB - Biotechnologie und Bioprozesstechnik 21

The power input (Pg) in an aerated stirred vessel influences: • the oxygen transfer rate by affecting the transfer coefficient k. La, and • the quality of mixing, avoiding zones, where mixing is poor, and local concentration gradients. It is dependent on: • stirrer speed Ni (to the power of 3) • stirrer diameter d (to the power of 5) • the fluid density , and • the power number of the stirrer (which in turn depends on fluid turbulence given by the Reynold’s number). The value of k. La is influenced further by the (superficial; volumetric) gas flow rate (Fg) and the medium viscosity (t). IBB - Biotechnologie und Bioprozesstechnik 22

Abbildung: Schematischer Darstellung einiger Rührertypen. Die Auswahl stellt immer einen Kompromiss zwischen Leistungseintrag (hoch), Aufbringen von Scherkräften (niedrig) sowie Kompatibilität mit viskosen Medien dar. Der Blattrührer (Rushton impeller) ist am breitesten einsetzbar. Biotechnologische Medien sind teilweise hoch viskos, einerseits auf Grund der gebildeten Biomasse oder wegen polymerer extrazellulärer Produkte. IBB - Biotechnologie und Bioprozesstechnik 23

Abbildung. Darstellung der Bauweise (a) und des Strömungsverhaltens (b) in Reaktoren mit axialem (links) und radialem (rechts) Rührer. Abbildung. Strombrecher im Reaktor sorgen für erhöhte Turbulenz und damit verbesserte Mischung des Reaktorvolumens.

Weitere Rührertypen Abbildung. Zusammenstellung weiterer gebräuchlicher Rührertypen, klassifiziert nach „axial“ und „radial“ sowie dem Einsatzbereich in Bezug auf die Zähigkeit der zu mischenden Flüssigkeit. , Viskosität in Pa s. IBB - Biotechnologie und Bioprozesstechnik 25

Scherkräfte § Scherrate im gerührten Tank (“Integrated Shear Factor” ISF) § ISF = 2 p N d / (D - d) wobei N die Drehzahl des Rührers ist, d ist der Rührerdurchmesser und D ist der Durchmesser des Reaktors § Labordaten zeigen, dass z. B. tierische Zellen bei ISF Werten über 20 s -1 kaum mehr wachsen. § Hohe Scherraten können für die Grenzflächen Flüssig-Fest erwartet werden. Es ist daher manchmal nötig, dass zwischen mittlerer Scherrate und maximaler Scherrate unterschieden wird. § In Blasensäulen wird die Scherrate durch die Geschwindigkeit (ms-1) der Gasblasen determiniert. Weiter Schereffekte werden durch Koaleszenz erzeugt. § Inaktivierung von Zellen und pilzlichen Mycelen (siehe Abb. ) durch Scherkräfte fließt in das Design des Bioreaktors mit ein. Abbildung: Das Wachstum von filamentösen Organismen unterscheidet sich stark vom Wachstum von Bakterien oder Hefen. Sie zeigen apikale Verlängerung und Verzweigung der Hyphen, gefolgt von Pelletbildung. Prozessfaktoren beeinflussen dieses Wachstum und auch die Produktbildung. IBB - Biotechnologie und Bioprozesstechnik 26

Weitere Bioreaktortypen Blasensäule Zylindrischer Aufbau, Verhältnis von Höhe zu Breite etwa 3 bis 6 Es gibt keine mechanische Durchmischung - die Mischung erfolgt über die mit den Gasblasen aufsteigende Flüssigkeit Begasung über Vorrichtung am Boden (Sinterplatte, Düse, o. ä. ) Vorteile sind die relativ geringen Anlagenkosten, das Fehlen beweglicher Teile, und die geringe Schaumbildung Abbildung. Schematische Darstellungen eines Blasensäulereaktors (linkes Bild) und der Durchmischung in diesem Reaktor unter heterogenen Flussbedingungen (siehe nächste Seite). IBB - Biotechnologie und Bioprozesstechnik 27

Abbildung. Typische Konfigurationen von Airliftreaktoren. Die Separation in Steig - und Fallrohr verbessert die Mischeigenschaften im Vergleich zur Blasensäule.

§ Vergleichende Diskussion der Reaktortypen § Mischungseffizienz und Massentransport sind in allen drei Typen (STR, Blasensäule, Airlift) im Industriemaßstab ähnlich. Der maximale Massentransport ist im STR am höchsten, weil der Leistungseintrag über den Rührer am stärksten ist. § Im Falle der BS und des AL bricht der Massentransport bei Viskositäten über 0. 1 N s m-2 zusammen. § Mechanischer Probleme können im STR im Zusammenhang mit dem Rührermotor auftreten. § Daher gilt als Faustregel: § § BS und AL sind für Bioreaktionen mit myzelbildenden Pilzen und in der Herstellung von mikrobiellen Polysacchariden ungeeignet. Flexibilität hinsichtlich Viskosität und Massentransport wird vor allem durch den STR geliefert. Die BS ist der billigste Reaktor und wird für Reaktionen im Bereich niedriger Viskositäten und in Volumina von 50 bis 500 m 3 verwendet. Für Volumina von 200 bis 10 000 m 3 wird der AL eingesetzt, vor allem weil die Möglichkeit lokaler Zugabe von Substrat besteht. Der STR ist in diesem Maßstab ungeeignet, da die Rührerleistung bis zu 1 Me. W ansteigen kann. Bioreaktionen in viskose Medien werden nicht im Maßstab > 500 m 3 betrieben. IBB - Biotechnologie und Bioprozesstechnik 29

Steriltechnik und Sterilisation § Dichtungen für den Rührerschaft (mit Sattdampf sterilisierbare Gleitringdichtungen) § Filtration (adsorptive Tiefenfilter; Absolutfilter mit molekulare Ausschlussgröße; 0. 1 µm) § Sterile Zudosierung und Probennahme § Sterilisation des Bioreaktors § Sattdampf statt trockener Hitze § Abtötungseffekt als Funktion der Inkubationszeit und der Temperatur IBB - Biotechnologie und Bioprozesstechnik 30

Sterilisation mit Sattdampf § Aufheizen des flüssigen Mediums auf Sterilisationstemperatur (etwa 120°C) § Direkte Injektion von Sattdampf ins Medium § Verdünnung (10 -20%) § Qualität des Dampfes (Kontamination durch Metallionen oder organische Substanzen) § Indirekter Wärmetransfer über Kühlsystem des Reaktors § Sterilisation erfolgt in drei Phasen, die in einem Temperatur. Zeit-Profil dargestellt werden: Aufheizen, Haltezeit (thd) bei 120 °C, Abkühlen. § Die Sterilisationführt zur Reduktion der Anzahl der lebenden Zellen vor der Inaktivierung (N 0). § Unter der Annahme, dass die Zellen nur während thd inaktiviert werden, ergibt sich die Frage, wie lange thd sein soll. IBB - Biotechnologie und Bioprozesstechnik 31

Abbildung: Verschiedene konstruktionstechnische Lösungen, um Wärmetransfer in Bioreaktoren effektiv zu bewerkstelligen. Links: Ummantelung; Mitte: Kühlschlangen; Rechts: Kühlschlangen, die auch als Prellwände fungieren. IBB - Biotechnologie und Bioprozesstechnik 32

Abbildung: Zeit-Temperatur-Profil für eine typische Dampfsterilisation (a) und Abtötung der lebenden Zellen im Bioreaktor als Funktion der Zeit (b). Die Inaktivierung der Zellen kann häufig als Reaktion 1. Ordnung beschrieben werden. Das heißt, die Abnahme von N über die Zeit erfolgt exponenziell. In der thd gilt: • ln (N 1/N 2) = kd thd kd ist eine Inaktivierungskonstante (h-1), die Organismen spezifisch ist und von der Temperatur abhängt. • kd = A exp (-Ed/RT) wobei A ein Arrhenius Faktor, Ed die Aktivierungsenergie für den Zelltod, R die Gaskonstante und T die Temperatur in K ist. • thd = ln (N 1/N 2) / kd N 1 ≥ 103; N 2 ≤ 10 -3 IBB - Biotechnologie und Bioprozesstechnik 33

§ Vermeidung von Nebenreaktion (z. B. “Bräunung”) (Abb. 5. 8) § Kenntnis der Kinetik der Inaktivierung von hitzeresistenten Organismen bzw. Sporen (z. B. Bacillus sp. ). (Abb. 11 E 9. 1) § In Suspensionen, wenn z. B. das Substrat unlöslich ist, hängt Wärmetransfer stark von der Partikelgröße ab ( 1µm - 1µs; 1 cm -100 s). § N ist direkt vom Maßstab abhängig. Sterilisation von größeren Reaktoren schwieriger (thd länger; Energiekosten bedeutend). IBB - Biotechnologie und Bioprozesstechnik 34

Bioprozesskinetik Abbildung: Charakterisierung des mikrobiellen Wachstums anhand einer Darstellung des Zeitverlaufs (oben) sowie der spezifischen Wachstumsraten in den einzelnen Phasen (unten). Wie lässt sich das mikrobielle Wachstum und damit verbunden, Substratverbrauch und Produktbildung formalkinetisch beschreiben? Was sind typische Werte für die maximale Wachstumsrate von Hefen und Bakterien, und in welchem Größenordnungsbereich liegen die Monod Konstanten? Wie lässt sich aus dem Wert der Wachstumsrate die Verdopplungszeit eines Organismus berechnen? Wie lässt sich die Zeitdauer des Batches berechnen, wenn Sie die Anfangs- und Endkonzentration an Biomasse vorgeben? IBB - Biotechnologie und Bioprozesstechnik 35

System der Ertragskoeffizienten Biomasse YXS = g Zellen produziert / g Substrat verbraucht Produkt YPS = g Produkt hergestellt / g Substrat verbraucht Elektronenbilanzen dienen zur Berechnung der theoretischen Ausbeuten wie • Sauerstoffbedarf oder • maximale Biomasseausbeute Ausgegangen wird von den vorhandenen Elektronen (4 in C, 1 in H, 2 in O etc. ) sowie dem Reduktionsgrad der beteiligten Reaktanden (Summe aller Elektronen / Anzahl der C Atome). Thermodynamisch maximale YXS Werte: n-Hexan (2, 6); Glucose (0, 8); Essigsäure (0, 8); Oxalsäure (0, 1) IBB - Biotechnologie und Bioprozesstechnik 36

Voraussetzungen für experimentelle Studien zur Kinetik als physiologischer Eigenschaft von Mikroorganismen • Identifizierung relevanter Zustandsvariablen aus den Kulturparametern • Vereinfachung • Eliminierung von physikalischen Effekten (Massentransport) Abbildung: Wechselwirkungen und mögliche Beeinflussungen zwischen dem biotechnologischen Produktionsystem (Zellpopulation) und der prozesstechnischen Umgebung (Medium, Bioreaktor). Eine typische Frage betrifft die Konzentration des limitierenden Substrates (C-Quelle, O 2, etc. ) IBB - Biotechnologie und Bioprozesstechnik 37

Eliminierung von Massentransporteffekten Abbildung: Darstellung von drei Rührtankbioreaktoren zur Erklärung der Begriffe „Transportlimitierung“ und „Pseudohomogenität“. a) Fall einer homogenen Lösung ohne Grenzflächen (z. B. flüssig/fest oder gasförmig/flüssig); Stofftransport (r. TR) erfolgt in der Regel durch molekulare Diffusion und ist zumeist viel schneller als chemische Reaktionen (r. Rk). Zur Ermittlung kinetischer Gesetzmäßigkeiten muss gelten, dass r. Rk ≤ 0, 1 r. TR. Ein mögliches Beispiel wären Transformationen mit löslichen Enzymen. b) Pseudohomogener Fall, in dem zwar reale Grenzflächen vorliegen (OTR, Sauerstofftransport von der Gas- in die Flüssigphase; Versorgung von suspendierten mikrobiellen Flocken mit Substrat), jedoch das Kriterium r. Rk ≤ 0, 1 r. TR nach wie vor erfüllt wird. c) Fall eines heterogenen Systems, wobei r. Rk ≥ 0, 1 r. TR. IBB - Biotechnologie und Bioprozesstechnik 38

Abbildung. Eliminierung von Massentransporteffekten (2) - Mischzeitkonzept für Rührkesselrektoren. Experiment zur Charakterisierung des Mischverhaltens in einem Bioreaktor. Ein Marker (Salzlösung, Farbstoff, . . . ) wird in den Reaktor injiziert und die Misschung über Leitfähigkeit oder spektrophotometrische Detektion on-line mit einer Elektrode gemessen. Das Bild zeigt einen typischen Verlauf, aus dem die Zirkulationszeit (tc) und die Mischzeit (tm) ermittelt werden. tm wird durch die definierte Mischgüte (z. B. 90% wie im Bild) festgelegt. tc ist eine Funktion des Macromixing und wird durch stärkeres Rühren erniedrigt. Beachten Sie: tm ≤ 0, 1 t. Rk. Ein idealer Rührkessel ist vollständig (Mischgüte: 100%) und unendlich schnell vermischt.

Grundbegriffe der Monod Kinetik Biologisches Wachstum in einer autokatalytischen Reaktion r. X = dx/dt = µ x mit x der Konzentration an Zellen (g/L), X der Masse an Zellen (g), r. X der Wachstumsgeschwindigkeit (g/(L h)) sowie einem Proportionalitätsfaktor µ (1/h), der als spezifische Wachstumsrate bezeichnet wird. µ = r. X/x Für die Situation von nur einem limitierenden Substrat formulierte Monod: µ = µmax s/(Ks + s) mit µmax der maximalen spezifische Wachstumsrate (1/h), s der Substratkonzentration (g/L) sowie Ks der Sättigungskonstante für s. Den Ertragskoeffizienten YXS kann man formulieren als: YXS = r. X/r. S (oder vereinfacht: = x/ s) Typische Werte für µmax sind mit Glucose als C-Quelle (Saccharomyces: 0. 47 1/h; E. coli: 2 1/h); für Ks von Glucose (Saccharomyces: 25 mg/L; E. coli: 4 mg/L; Aspergillus: 5 mg/L) und O 2 (etwa 0, 05 mg/L) IBB - Biotechnologie und Bioprozesstechnik 40

Abbildung: Vergleich von zwei Monod-Kinetiken mit unterschiedlichem Ks Wert (relativ niedrig: oben; relativ hoch: unten). Bezüglich der Substratkonzentration s wird unter sättigenden Bedingungen (s ≈ 10 Ks) eine Reaktion nullter Ordnung erreicht. rx = dx/dt = (µmaxx) s 0 wobei: s 0 = 1 Liegt s deutlich unter Ks, werden Bedingungen einer Reaktion erster Ordnung erreicht. rx = dx/dt = (µmaxx/Ks) s 1 wobei: s 1 = s Überlegungen zum Satzverfahren (Batch) • Reaktor wird befüllt und inokuliert. Danach ändern sich mit fortschreitendem Wachstum die Konzentrationen (Ci) aller Nährstoffe, der Zellen und der Produkte mit der Zeit. • Aus der Massenilanz: (VCi)/ t ≈ d(VCi)/dt = V ri IBB - Biotechnologie und Bioprozesstechnik 41

Überlegungen zum Satzverfahren (Batch) (2) • Aus der Konzentrationsbilanz: Ci/ t ≈ d. Ci/dt = ri • Unter Verwendung der Monod-Kinetik: Biomasse: r. X = dx/dt = µ x = µmax x s/(Ks + s) Substrat: rs = ds/dt = qs x = (µ/YXS) x = - x [µmax s/(Ks + s)]/YXS • Oft gilt, da Ks einen kleinen Wert hat, dass s/(Ks + s) ≈ 1. • Das heißt in weiterer Folge: r. X = dx/dt ≈ µmax x. • Nach Variablenseparation und Integration erhält man: ln(x) - ln(x 0) = ln (x/x 0) = µmax (t - t 0), oder x = x 0 e µmax (t - t 0) mit t der Zeit und dem Index 0 für t = 0. • Wachstum (und Substratverbrauch) erfolgen exponenziell. Wenn s ≈ Ks stimmt die Näherung von s/(Ks + s) ≈ 1 nicht mehr. Es folgt ein Übergang von exponenzieller Phase in eine Verzögerungsphase. • Minimale Verdopplungszeit td: 2 x 0 = x 0 e µmax (td - 0) woraus folgt: td = ln(2)/µmax • Minimale Dauer des Batches t. B = [ln(x 0 + x) - ln(x 0)]/µmax IBB - Biotechnologie und Bioprozesstechnik 42

Überlegungen zum Satzverfahren (Batch) (3) • Minimale Dauer des Batches t. B = [ln(x 0 + x) - ln(x 0)]/µmax • Mit der Annahme, dass x 0 sehr viel kleiner als x ist, und mit x = s 0 YXS erhält man: t. B = [ln(s 0 YXS) - ln(x 0)]/µmax • Sauerstoff kann als limitierendes Substrat auftreten Sauerstoff ist in wässrigen Medien nur schlecht löslich. Wie kann der Mikroorganismus totzdem ausreichend mit Sauerstoff versorgt werden, um das Wachstum optimal zu unterstützen? Begasung mit Luft oder reinem Sauerstoff ist nötig. YXO 2 = r. X / r. O 2 IBB - Biotechnologie und Bioprozesstechnik 43

§ Sauerstofftransportrate OTR = k. La (O 2* - O 2) k. L ist der Massentransportkoeffizient der Flüssigphase (ms-1); a ist die Gas-Flüssig Austauschfläche pro Volumseinheit (m 2 m-3); O 2* ist die Gleichgewichtskonzentration von Sauerstoff, und O 2 ist die aktuelle Konzentration. § OTR kann verbessert werden durch: § Erhöhung von O 2* (Reinsauerstoff statt Luft; Druckerhöhung) § Erhöhung des k. La Wertes (Bioreaktortechnologie; 0. 02 - 0. 2 s-1) § Größe und Verweilzeit der Gasblasen (Art der Begasungseinheit; Rührer und Rührspitzengeschwindigkeit) § Leistungseintrag (Art und Geometrie des Rührers; Rührerdrehzahl bzw. Rührspitzengeschwindigkeit) § Turbulenz (Rührer; Strombrecher) § Begasungsrate IBB - Biotechnologie und Bioprozesstechnik 44

Wechselwirkung zwischen biologischen und prozesstechnischen Faktoren Einflussfaktoren • des Mediums p. H, T, mehr als 1 limitierendes Substrat, chemische Reaktionen, rheologische Eigenschaften, Grenzflächen, Inhomogenitäten) • der Zellen Operative Rahmenbedingungen für den Betrieb eines Bioreaktors IBB - Biotechnologie und Bioprozesstechnik 45

Mess- und Regeltechnik in Bioreaktoren Abbildung. Messparameter in Bioreaktoren. Kontrolliert werden zumeist physikalische und chemische Parameter. Biologische Parameter wie die Biomassekonzentration lassen sich im Regelfall nur indirekt kontrollieren, wofür eine quantitative Korrelation zwischen physikalischen / chemischen Parametern und der biologischen Größe hergestellt werden muss. Es kann sich dabei um ein mathematisches Modell handeln (z. B. Monod Kinetik) oder empirische Korrelationen. IBB - Biotechnologie und Bioprozesstechnik 46

Aufarbeitung § Sedimentation, Flockulierung, Flotation oder Zentrifugation von Zellen (Abb. A 1) § Filtration von Zellen oder Enzymen (Abb. A 2) § Mechanischer Zellaufschluss (Abb. A 3) § Weitere Reinigungsverfahren (bis zu 90% der Produktionskosten) § hochentwickelte Methoden auf Basis von biologischer Affinität verfügbar § Kosten meist prohibitiv (klassische Chromatographie) § Kontinuierliche Aufarbeitung im Prozessmaßstab (Abb. A 4) IBB - Biotechnologie und Bioprozesstechnik 47

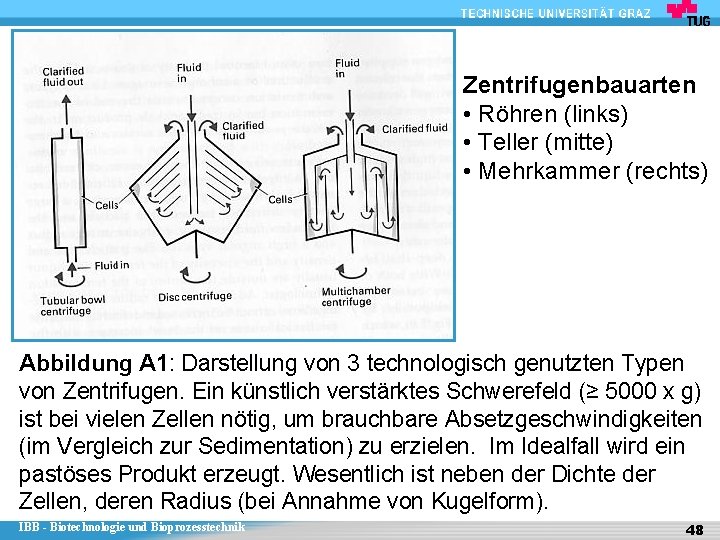

Zentrifugenbauarten • Röhren (links) • Teller (mitte) • Mehrkammer (rechts) Abbildung A 1: Darstellung von 3 technologisch genutzten Typen von Zentrifugen. Ein künstlich verstärktes Schwerefeld (≥ 5000 x g) ist bei vielen Zellen nötig, um brauchbare Absetzgeschwindigkeiten (im Vergleich zur Sedimentation) zu erzielen. Im Idealfall wird ein pastöses Produkt erzeugt. Wesentlich ist neben der Dichte der Zellen, deren Radius (bei Annahme von Kugelform). IBB - Biotechnologie und Bioprozesstechnik 48

§ Flockulation § Bildung von Zellaggregaten durch Zusatz von Flockulationsmitteln (geladene Polymere wie Polyethylenimin oder Acrylamid / Acrylat, mehrwertige Kationen, quarternäre Ammoniumverbindungen, . . . ) § Neutralisation der negativ geladenen Gruppen an der Zelloberfläche von Mikroorganismen § Gute Sedimentation der Flocken ist wichtig § Flotation § Anhaftung der Zellen an Gasblasen § Zugabe von Oberflächen aktiven Substanzen (“Schäumer”) wie kurzkettige Polyethylenglykole oder langkettige Alkohole IBB - Biotechnologie und Bioprozesstechnik 49

§ Filtration von Zellen § Abtrennung von festen Teilchen mit einem Filterhilfsmittel § Kuchen- oder Oberflächenfiltration § Sieb- oder Membranfiltration (Größenausschluss) § Tiefen- oder Bettfiltration (adsorptive Wechselwirkungen) Oberflächenfiltration • Träger, der von Filtertuch bedeckt ist • Während der Filtration bildet sich der Filterkuchen allmählich, und der Flusswiderstand steigt damit stetig. • Bleibt der angelegte Druck konstant, sinkt die Durchflussrate. • Zellen stellen einen kompressiblen Filterkuchen dar, und es muss ein Kompromiss zwischen Durchlässigkeit (geringer Druck) und Kuchenentwässerung gefunden werden (hoher Druck). IBB - Biotechnologie und Bioprozesstechnik 50

§ Zellaufschluss § Chemische Methoden (Alkalibehandlung; Detergenzien wie SDS oder Cetyl (C 16) Trimethylammoniumbromid; Enzyme wie Lysozym; Lyse durch Phagen oder Antibiotika wie Penicillin oder Cephalosporin. C) § Osmotischer Schock (Einfrieren, Auftauen) und Trocknung (Gefrier-, Sprüh-, Lösungsmittel) § Mechanische Verfahren § § § Scherkräfte in Lösung (Ultraschall, Rotor-Stator-Mischer mechanische Rührung; Hochdruckhomogenisator - Druck; 1000 - 2000 bar) Scherkräfte in Festsubstanz (Kugelmühle - Vermahlen; Mörser und Pistill - Vermahlen; X-Press - Druck) Für größeren Maßstab sind der Hochdruckhomogenisator und die Kugelmühle gut geeignet. § Kombinationen der Aufschlussmethoden sind möglich und sinnvoll. IBB - Biotechnologie und Bioprozesstechnik 51

§ Zellaufschluss Eine technische Version des Hochdruckhomogenisators ist der Manton-Gaulin Homogenisator. Die Menge an freigesetztem intrazellulären Produkt ist proportional • dem angelegten Druck • der Anzahl der Passagen durch den Homogenisator • und ist temperaturabhängig. Kugelmühlen unterscheiden sich in den Geometrien der Rührscheiben und vor allem in den verwendeten Mahlkugeln (meist aus Glas): • für Hefe (0, 75 - 1, 0 mm) • für Bacillus sp. (0, 50 - 0, 75 mm) • für Brevibact. sp. (0, 25 - 0, 50 mm) IBB - Biotechnologie und Bioprozesstechnik 52

Abbildung: Die Prokaryonten (Eubakterien, Archebakterien) unterscheiden sich hinsichtlich des Aufbaus und der Stabilität ihrer Zellwände. a) Archaea; b) Gram-positive und c) Gram-negative Eubakterien. IBB - Biotechnologie und Bioprozesstechnik 53

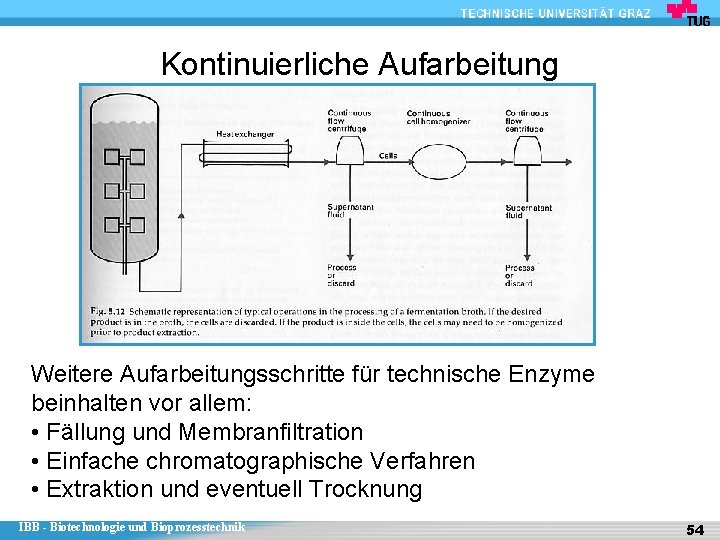

Kontinuierliche Aufarbeitung Weitere Aufarbeitungsschritte für technische Enzyme beinhalten vor allem: • Fällung und Membranfiltration • Einfache chromatographische Verfahren • Extraktion und eventuell Trocknung IBB - Biotechnologie und Bioprozesstechnik 54

Allgemeines Schema für die Proteinaufarbeitung Resolution increases CAPTURE precipitation extraction ionexchange, HIC INTERMEDIATE various chromatopraphic proc. POLISHING Affinity methods High-resolution chromatography Capacity increases Technische Enzyme und Proteine IBB - Biotechnologie und Bioprozesstechnik Therapeutische Enzyme und Proteine 55

Technische Enzyme § Einsatzbereiche in der Technologie § Hauptsächlich Hydrolasen (Enzymklasse 3) § Spaltung von Kohlenhydraten, Proteinen, Fetten § einfache und technisch wichtige Reaktionen § keine Kofaktoren § stabil § “Other”: Analytik und Sensoren, Medizin, Biokatalyse und Feinchemikalien § Keine “Reinproteine” IBB - Biotechnologie und Bioprozesstechnik 56

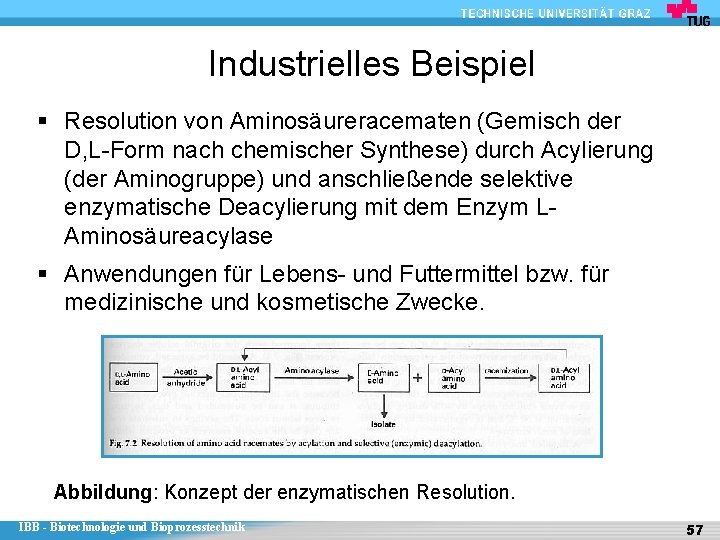

Industrielles Beispiel § Resolution von Aminosäureracematen (Gemisch der D, L-Form nach chemischer Synthese) durch Acylierung (der Aminogruppe) und anschließende selektive enzymatische Deacylierung mit dem Enzym LAminosäureacylase § Anwendungen für Lebens- und Futtermittel bzw. für medizinische und kosmetische Zwecke. Abbildung: Konzept der enzymatischen Resolution. IBB - Biotechnologie und Bioprozesstechnik 57

Industrielles Beispiel Abbildung: Prozesstechnische Realisierung der Resolution von racemischen Acylaminosäuren. Kernelement ist der immobilisierte Enzymreaktor, im Design eines Festbettes. IBB - Biotechnologie und Bioprozesstechnik 58

Industrielles Beispiel Abbildung: Darstellung verschiedener Methoden der Enzymimmobilisierung (Rückhaltung). Transport zum und vom Enzym kann durch Diffusion (Konzentrationsgradient) oder Konvektion (Druckdifferenz) erfolgen. IBB - Biotechnologie und Bioprozesstechnik 59

Industrielles Beispiel Abbildung: Reaktorkonfigurationen für enzymkatalysierte Prozesse. Die gezeichneten Membranen in Bild (b), (e) und (f) besitzen Poren, die für Proteine impermeabel sind (Ultrafiltrationsmembranen). Bilder (c) und (d) zeigen Festbett- und Wirbelschichtreaktoren. IBB - Biotechnologie und Bioprozesstechnik 60
