Eine elektronische Schaltung von der Idee bis zum Einbau am Experiment Fertigung einer Flachbaugruppe (Leiterplattenbestückung) W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe

Der allgemeine Fertigungsablauf 1. 2. 3. 4. Arbeitsvorbereitung SMD- Bestückung der bedrahteten Bauelemente mechanische Montage W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 2

Arbeitsvorbereitung o o o von Entwicklern beigestellte Unterlagen (Bestückungsplan, Stückliste usw. ) sowie Material sichten Bauelemente (meist passive wie Widerstände und Kondensatoren) aus dem Handlager ergänzen Fertigungshilfsmittel, Lötpastenschablone, Handmanipulator oder Bestückungsautomat sowie sonstige erforderliche Werkzeuge bzw. Vorrichtungen einrichten bzw. programmieren W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 3

SMD- Bestückung o o Lotpastenauftrag Bauelemente platzieren Lötprozess visuelle Inspektion W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 4

Lotpastenauftrag Schablonendruck Dispensen mit § Bestimmung Vorrichtung und des Lotvolumens Handrakel oder durch auf das der Verhältnis aus Druck und Zeit Maschine § von Hand oder maschinell W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 5

Bauelemente platzieren § Handmanipulator W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 6

Bauelemente platzieren § Bestückungsautomat W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 7

Lötprozess § Reflowlöten in der Dampfphase W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 8

Lötprozess § selektiv Löten W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 9

visuelle Inspektion § okularloses Stereomikroskop W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 10

Bestückung der bedrahteten Bauelemente Handlöten Steckverbinder einpressen Einpresskraft bis 15 k. N (entsp. 1, 5 Tonnen) W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 11

mechanische Montage W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 12

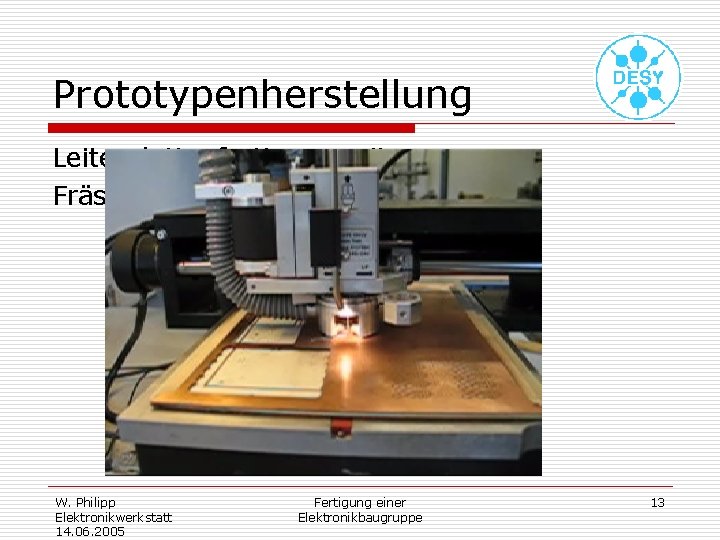

Prototypenherstellung Leiterplattenfertigung mit Fräsbohrplotter W. Philipp Elektronikwerkstatt 14. 06. 2005 Fertigung einer Elektronikbaugruppe 13
