Eind gevoede Antenne END FED Het begin Via

Eind gevoede Antenne? END FED

Het begin. . • Via via hoor je van de End Fed antenne. • Je gaat op internet kijken en komt daar verschillende verhalen van voor en tegenstanders tegen. Wat moet je dan? • Ik ben niet genoeg thuis in de elektronica om al die moeilijke berekeningen er op los te laten ga meer uit van het proberen en kijken waar je uitkomt. .

Een paar voorbeelden van deze antenne.

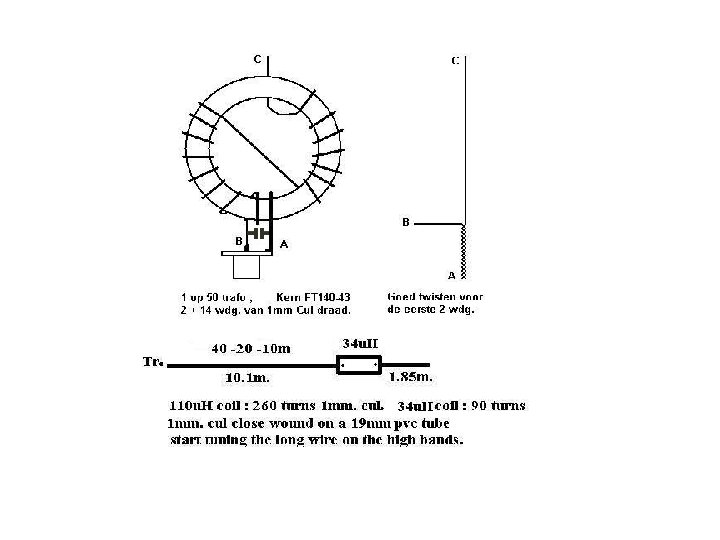

Kern T 130 - 2

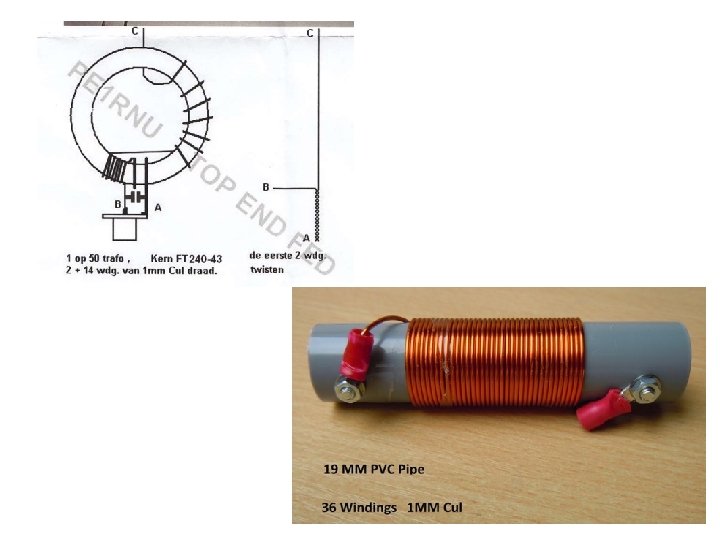

FT 140 - 43

• In 2012 heb ik mijn eerste END FED gemaakt.

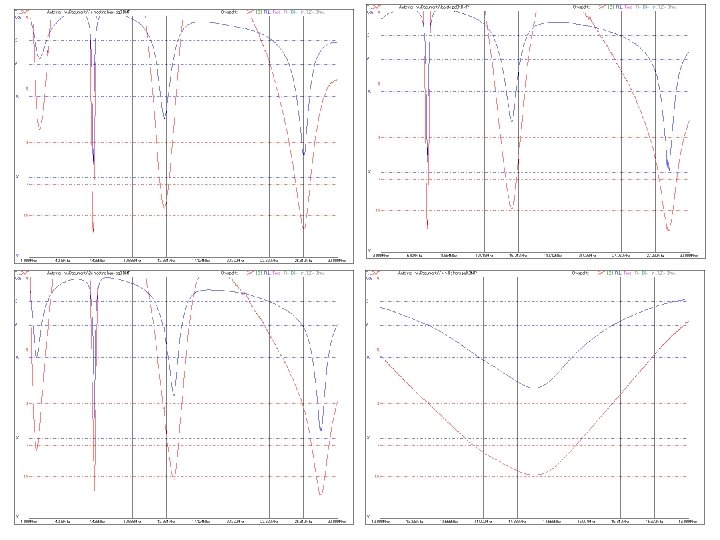

Beste SWR is op 28. 328 MHz - 1: 1. 53 bij 7 MHz is het - 1: 1. 8 bij 14 MHz is het 1: 2. 56

• De swr op 7 MHz uitvergroot • In principe is de antennedraad te lang…

• Op 14 MHz is de SWR 1: 3. 0 en hoger

• De SWR op 28 MHz onder de 1: 2 van 27 tot 30 MHz

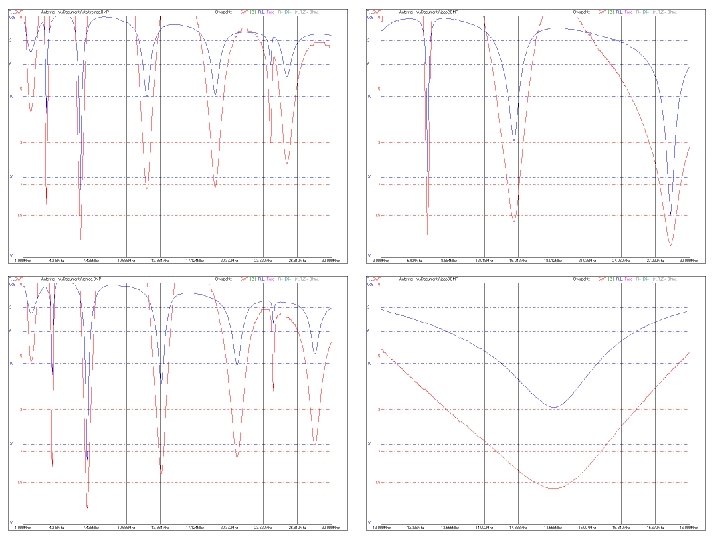

Dezelfde antenne meting maar nu met 35 meter coax kabel (Aircell 7) er tussen. Het is duidelijk wat grilliger… maar de SWR is wel een stuk beter!

• Op 7 MHz is de draad nog steeds te lang Maar de SWR blijft over de hele band onder de 1: 2. 0

Ook hier is de antenne draad nog te lang Maar ook hier is de SWR nog redelijk binnen de grenzen rond de 1: 2. 0

Voor de 10 meterband is de antenne perfect Zit over de totale band onder de 1: 1. 5

In 2011 de eerste End Fed antenne gekocht bij PA 3 EKE Deze is ook nog wat te lang maar heeft een SWR van 1: 1. 4 tot 1: 2. 02 over de hele 40 meterband

Warcband End Fed • Een Warcband End Fed bouwen was iets wat toch wel erg tegen viel kreeg deze niet goed ondanks een paar keer opnieuw wikkelen • Het weer zat tegen veel regen en als laatste de meet plaats is opgeheven helaas • Heb zelf een mastje van 12 meter en die is eigenlijk te kort (kabel op de straat)

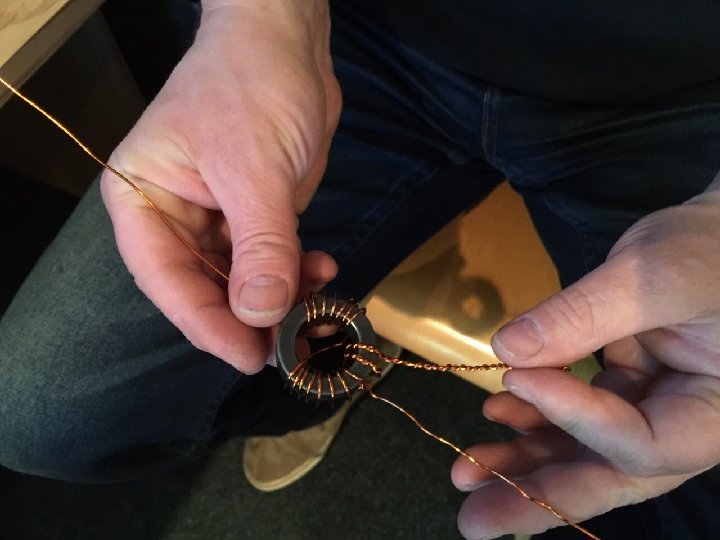

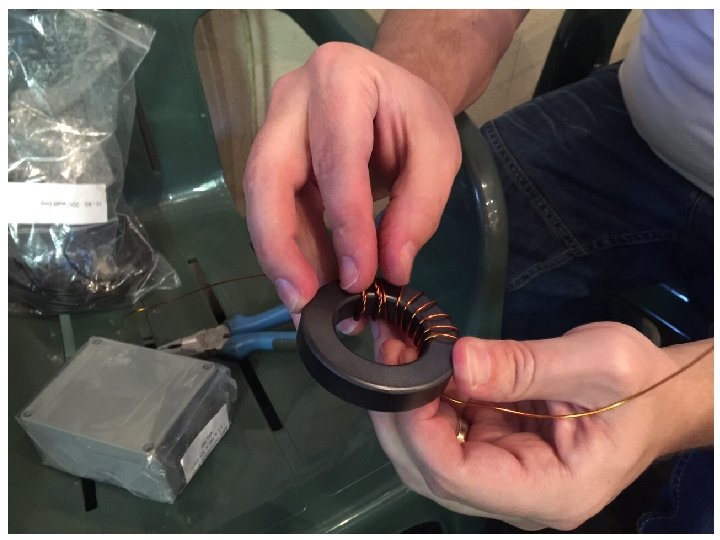

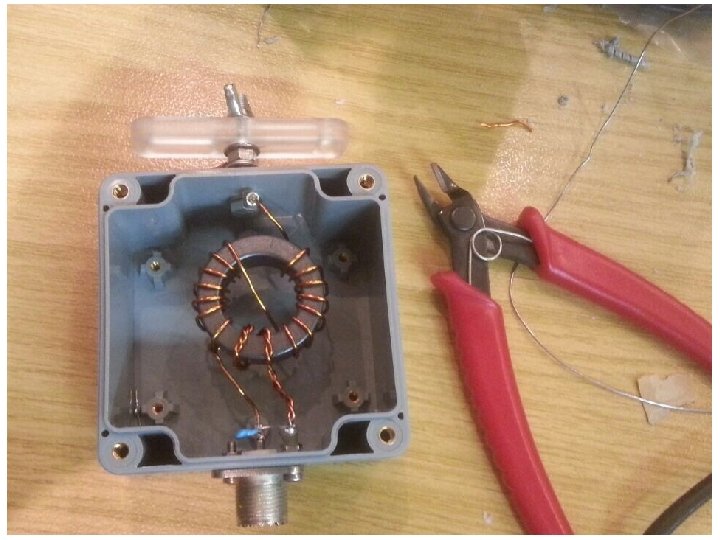

Wikkelen FT 240 -43 7 strak naast elkaar en de andere 7 los uit elkaar

Warcband End. Fed 12, 17 en 30 meter

30 meterband 10. 100 – 10. 150 MHz swr 1: 1. 3 tot 1. 4

17 meterband 18. 060 – 18. 160 HMz swr 1: 1. 8 tot 2. 5

12 meterband 24. 890 – 24. 990 MHz swr rond de 1: 1. 5

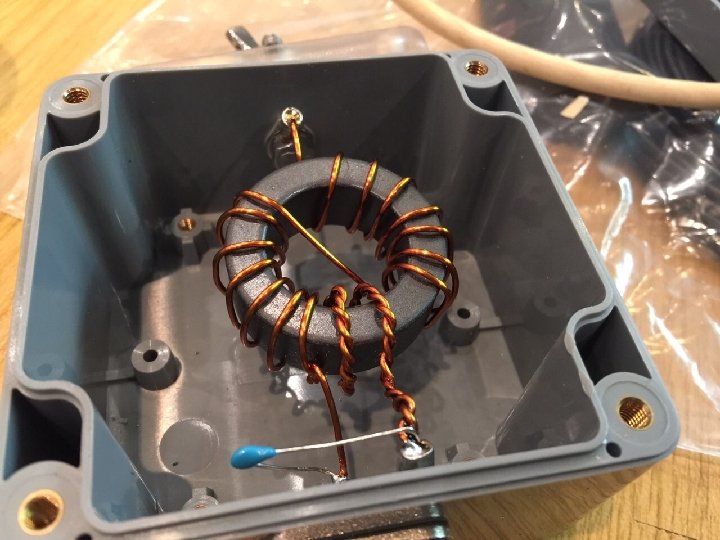

Wat heb je zoal nodig om een End Fed zelf te gaan bouwen? Koperdraad 1 mm, m 4 of m 3 boutjes en moertjes Amidon ringkern FT 140 -43 max 100 watt (Ferriet) Amidon ringkern FT 240 -43 max 200 watt (Ferriet) Grijze PVC buis 19 mm, Antenne draad Kastje waar de ringkern in past. . LC meter en een “Netwerk. Analyzer (VNA)” Handgereedschap en boormachine. De meeste gegevens zijn te vinden op internet…

Wij hebben de bouwpakketten gekocht bij: • • Geeft leuke kortingen bij meerdere pakketten http: //www. communicationworld. nl Voor een gebouwde End Fed ga je naar pa 0 eke https: //www. hyendcompany. nl

20 pakketjes met verschillende End Fed’s

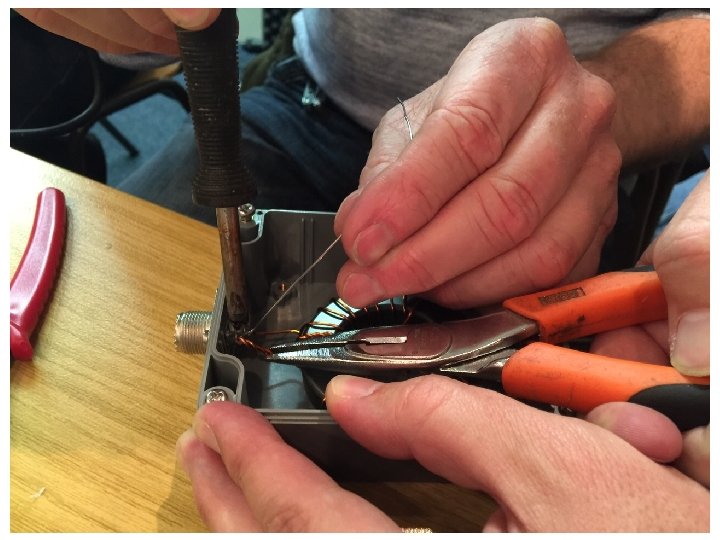

Na het bouwen het afregelen. . • Benodigd: antennedraad (zit bij het pakket) • Netwerk analyser (Mini VNA). • Een mast of makkelijk bereikbaar hoog punt. • Een laptop • Een kniptang

Afstellen/regelen antenne. Lengte draad tussen de transformator en de spoel eerst afstellen. (10/20) of (10/15/20/40) maak dus nog geen oogje definitief aan de litze, maar draai deze gewoon een beetje om de schroef, kijk waar de dip (lage SWR) zit, en maak de draad steeds een stukje korter tot de dip zit waar u deze wil hebben (voor 140 -43) is dat ongeveer 14. 15 a 14. 2 Mhz voor de FT 240 -43 zal dit 14. 1 zijn. Zet nu de trekontlasting aan de litze en soldeer het oogje aan de antenne, stel nu 40 of de 80 meterband af. Knip het overige draad niet af maar sla deze terug en zet deze vast met trekbandjes (alles wat langer is dan 20 cm kunt u afknippen) Stel nu 40 of 80 mtr af

Dus aan de slag maar weer, er is een globale formule waar je van uit kunt gaan bij het bouwen en die is als volgt: De straler lengte is een halve golf van de gebruikte freq. De C is ongeveer gelijk aan de meters in de freq. , dus 20 Mtr. is 20 p. F, 40 Mtr. 40 p. F enz. je kunt de c maken van een stuk coax. De spoel L is ongeveer 1/4 van de meters in de freq. , dus 5 u. H voor 20 Mtr. , 10 u. H voor 40 Mtr. enz.

De antenne draad met spoel kan door een willekeurige andere lengte draad word vervangen, mits het precies een halve golf lengte heeft minus 5 %. Formule (150/freq MHz)x 0, 95. Voorbeeld voor 18 MHz monoband antenne. (150/18. 100) x 0. 95= 7 m 87 lengte. Hieronder een tabel met uitkomsten voor de amateurbanden. Frequentie in MHz antenne lengte in meters opmerking 7, 1 20, 7 Resonant op 40, 20, 15 en 10 10, 12 14, 08 30 meter 14, 2 10, 04 Resonant op 20 en 10 meter 18, 12 7, 87 17 meter 21, 25 6, 71 15 meter 24, 94 5, 71 12 meter 28, 5 5 10 meter info bij pa 3 eke gevonden

Andere manier voor eind gevoede antenne

Hier even een tekening, gevonden uit een Duits blad, hoe de 1: 9 Balun opgewikkeld moet worden, doe dit op 4 C 65 kern kleur paars, de nieuwe kleur is ook wel wit, maar of die al in de grotere versie ook in omloop is weet ik niet, maar de Amidon T 200 -2 kleur rood werkt niet!!!! Gebruik 9 a 10 windingen op de Beige (vroeger Paars) 36 mm diam. kern. Draad dikte is hier 1, 5 mm

Vakantie Vishengel antenne draad. Balun 1: 9 Hengel is 12, 5 m lang, draad is 11 m lang. Deze gebruik ik al enkele jaren, werkt prima in combinatie met de een simpel LC tuner Nieuwe kleur kern (was paars) 36 mm diameter met 10 windingen draad is 1 mm Drie tegelijk wikkelen. Dit is ook weer een 4 C 65 kern!! Onder in het doosje eerst even een dun teflon vel geplakt kan ook een ander soort kunstof zijn.

Zie hieronder de lijst met de draad lengte, de beste lengte voor mijn doel is hier gekleurd!! Voor algemene toepassingen. De paarse kern voldoet niet op 50 MHz

Pauze Na de pauze de PDF van PA 1 SSB?
