EI LAMINATION D P E EI TYPE A
- Slides: 5
EI LAMINATION D ΨP E EI TYPE A C E D G F H (UNIT : mm) B TYPE A B C D E F G H I J ΨP GAP T GRADE EI 14 14 8. 8 3. 5 1. 75 3. 5 7 1. 8 0. 2/0. 35 PB/PC EI 16 16 12 4 10 2 2 0. 2/0. 35 PB/PC EI 19 19 12. 5 4. 75 2. 375 4. 75 10 2. 5 0. 2/0. 35 PB/PC EI 24 24 15 6 3 6 12 3 3 0. 2/0. 35 PB/PC EI 28 28 21 8 4 6 17 25 4 0. 2/0. 35 PB/PC EI 30 30 18. 75 7. 5 3. 75 7. 5 15 3. 75 0. 2/0. 35 PB/PC EI 35 35 24. 5 9. 6 5 7. 7 19. 5 5 5 0. 2/0. 35 PB/PC EI 35 AP 34. 93 23. 81 9. 53 4. 76 7. 7 19. 05 4. 76 0. 2/0. 35 PB/PC EI 38 38. 1 25. 4 12. 7 6. 35 19. 05 6. 35 0. 2/0. 35 PB/PC EI 41 41 27 13 6 8 21 33 6 0. 2/0. 35 PB/PC EI 48 48 32 16 8 8 24 40 8 0. 2/0. 35 PB/PC EI 57 57 38 19 9. 5 28. 5 47. 5 9. 5 0. 2/0. 35 PB/PC EI 76. 2 50. 8 25. 4 12. 7 38. 1 63. 5 12. 7 64 51 5 0. 2/0. 35 PB/PC EI 85. 8 57. 2 28. 6 14. 3 42. 9 71. 5 14. 3 71 57. 2 5 0. 2/0. 35 PB/PC EI 96 96 64 32 16 16 48 80 16 79 64 6 0. 2/0. 35 PB/PC EI 114 76 38 19 19 57 95 19 95 76 7 0. 2/0. 35 PB/PC EI 185 19. 05 11. 11 4. 76 2. 38 4. 76 8. 73 2. 83 EI 187 19. 05 13. 49 4. 76 2. 38 4. 76 11. 11 2. 38

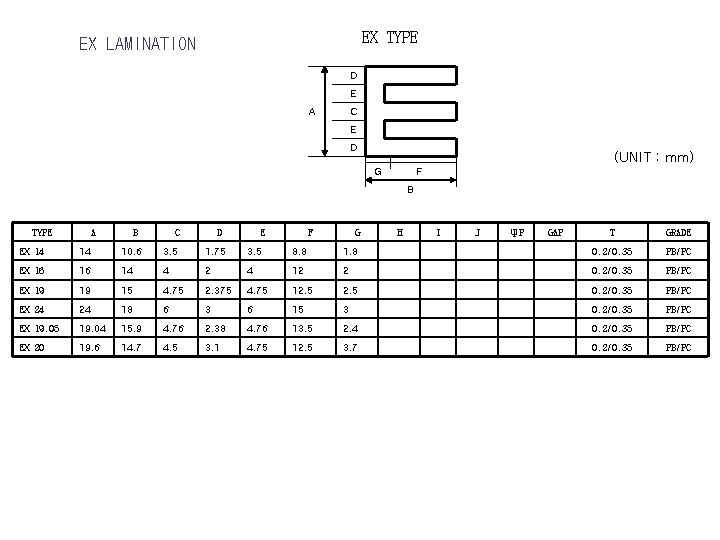

EX TYPE EX LAMINATION D E A C E D (UNIT : mm) G F B TYPE A B C D E F G H I J ΨP GAP T GRADE EX 14 14 10. 6 3. 5 1. 75 3. 5 8. 8 1. 8 0. 2/0. 35 PB/PC EX 16 16 14 4 2 4 12 2 0. 2/0. 35 PB/PC EX 19 19 15 4. 75 2. 375 4. 75 12. 5 0. 2/0. 35 PB/PC EX 24 24 18 6 3 6 15 3 0. 2/0. 35 PB/PC EX 19. 05 19. 04 15. 9 4. 76 2. 38 4. 76 13. 5 2. 4 0. 2/0. 35 PB/PC EX 20 19. 6 14. 7 4. 5 3. 1 4. 75 12. 5 3. 7 0. 2/0. 35 PB/PC
EE TYPE EE LAMINATION A D D E E C A E D D F F B C D E GAP C E B A A B G TYPE AG TYPE G G G (UNIT : mm) B B F F H I J ΨP GAP T GRADE EE 16 16 11 4. 8 2. 4 3. 2 8. 6 2. 4 0. 2/0. 35 PB/PC EE 21. 4 11. 05 6 3 4. 7 8. 05 3 0. 2/0. 35 PB/PC EE 24/25 A 25. 4 6. 35 3. 175 0. 2/0. 35 PB/PC EE 24/25 B 25. 4 12. 7 6. 35 3. 175 6. 35 9. 525 3. 175 0. 2/0. 35 PB/PC EE 21. 4 AG 21. 4 11. 3 6. 3 3. 2 4. 35 8. 1 3. 2 0. 075 0. 2/0. 35 PB/PC EI 19 AG 19 12. 53 4. 75 2. 375 4. 75 10. 03 1. 8 0. 03 0. 2/0. 35 PB/PC EE 12. 7 11. 11 3. 175 1. 59 3. 175 9. 525 1. 59 0. 2/0. 35 PB/PC
ED LAMINATION ED TYPE D E A C E D G F (UNIT : mm) B TYPE A B C D E F G H I J ΨP GAP T GRADE ED 12. 6 17 3. 8 1. 9 2. 5 12. 9 4. 1 PB/PC ED 16 16 21 4. 8 2. 4 3. 2 16. 1 4. 9 PB/PC ED 20 20 26 6 3 4 20 6 PB/PC ED 25 25 33 7. 6 3. 8 4. 9 25. 2 7. 8 PB/PC
EL LAMINATION EL TYPE D E A C E D G F (UNIT : mm) B TYPE A B C D E F G H I J ΨP GAP T GRADE EL 24/25 25. 4 19. 05 6. 35 3. 175 6. 35 15. 875 3. 175 0. 2/0. 35 PB/PC EL 185 19. 05 13. 49 4. 76 2. 38 4. 76 11. 11 2. 38 0. 2/0. 35 PB/PC EL 186 19. 05 11. 11 4. 76 2. 38 4. 76 8. 73 2. 38 0. 2/0. 35 PB/PC EL 187 19. 05 15. 87 4. 76 2. 38 4. 76 13. 49 2. 38 0. 2/0. 35 PB/PC EL 16 16 16 4. 8 2. 4 3. 2 13. 6 2. 4 0. 2/0. 35 PB/PC ELL 16 16 18 4. 8 2. 4 3. 2 13. 6 2. 4 0. 2/0. 35 PB/PC
